Цифровий лазерний тахометр Extech 461920 — безконтактний вимірювач швидкості обертання до 99 999 об/хв

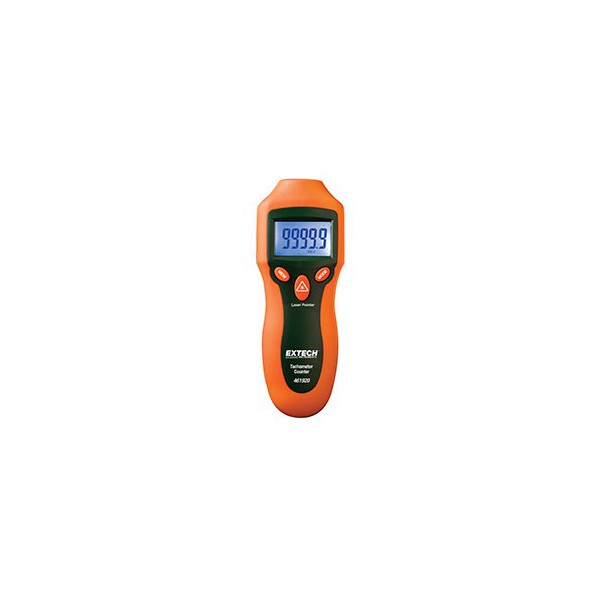

Extech 461920 — портативний цифровий фототахометр із лазерним наведенням, призначений для безконтактного вимірювання швидкості обертання валів, електродвигунів, вентиляторів та інших обертових механізмів. Прилад також виконує функцію лічильника обертів, що дозволяє використовувати його для контролю різних параметрів рухомого обладнання.

Тахометр Extech 461920 забезпечує вимірювання частоти обертання в діапазоні від 2 до 99 999 об/хв. Додатковий режим лічильника дозволяє реєструвати від 1 до 99 999 обертів. Базова точність вимірювання швидкості становить ±0,05% показання з урахуванням одного розряду цифрової індикації.

Для проведення вимірювань використовується вбудований лазерний покажчик і світловідбивна стрічка, яку наносять на контрольовану поверхню. Робоча відстань становить від 50 до 500 мм. Такий спосіб дозволяє визначати швидкість обертання без механічного контакту вимірювального приладу з рухомою деталлю.

Extech 461920 оснащений п'ятизначним рідкокристалічним дисплеєм і функцією пам'яті для збереження максимального, мінімального та останнього результату. Компактний корпус розміром 160 × 60 × 42 мм і маса 151 г роблять прилад зручним для використання в майстернях, лабораторіях та під час технічного обслуговування промислового обладнання.

До комплекту постачання входять батарея 9 В, світловідбивна стрічка та керівництво користувача. Завдяки автономному живленню тахометр можна застосовувати без підключення до електромережі.

Призначення та сфери застосування Extech 461920

Контроль швидкості обертання необхідний під час перевірки електродвигунів, механічних приводів та іншого обладнання з рухомими деталями. Вимірювання допомагає визначити фактичну частоту обертання механізму та порівняти її з номінальними або заданими параметрами.

Лазерний тахометр Extech 461920 можна використовувати для таких завдань:

• Електродвигуни. Вимірювання швидкості обертання валів під час налагодження, діагностики та обслуговування.
• Вентиляційне обладнання. Контроль частоти обертання доступних деталей вентиляторів і приводних механізмів.
• Компресорні установки. Перевірка швидкісних параметрів обертових елементів обладнання.
• Виробничі машини. Контроль частоти обертання механічних вузлів під час налаштування робочих режимів.
• Ремонтні майстерні. Перевірка механізмів після ремонту, регулювання або заміни окремих компонентів.
• Випробувальні лабораторії. Вимірювання швидкості та кількості обертів під час дослідження механічних систем.
• Технічне обслуговування. Періодичний контроль параметрів обертового обладнання.

Прилад підходить для ситуацій, коли необхідно виміряти швидкість обертання без фізичного контакту з валом. Для цього потрібно забезпечити оптичну видимість контрольованої поверхні та можливість розміщення світловідбивної мітки.

Безконтактне вимірювання за допомогою лазера

Принцип роботи Extech 461920 ґрунтується на реєстрації світлових імпульсів, відбитих від спеціальної мітки на обертовому об'єкті. Вбудований лазер використовується для наведення на потрібну ділянку поверхні.

Перед вимірюванням на вал або іншу деталь наносять невеликий фрагмент світловідбивної стрічки. Під час обертання мітка періодично проходить через зону вимірювання. Електронна система приладу реєструє відбиті імпульси та визначає швидкість обертання.

Отриманий результат відображається на цифровому дисплеї в обертах за хвилину. За використання однієї відбивної мітки кожен зареєстрований цикл відповідає одному оберту контрольованої деталі.

Вимірювання без механічного контакту дозволяє уникнути додаткового навантаження на обертовий вал з боку приладу. Це особливо важливо для механізмів, у яких використання контактного наконечника незручне або небажане.

Вбудований лазер належить до класу 2, має потужність менше 1 мВт і довжину хвилі 630–670 нм. Під час використання необхідно уникати спрямування лазерного променя в очі та дотримуватися правил безпеки роботи з рухомим обладнанням.

Діапазон вимірювання швидкості від 2 до 99 999 об/хв

Однією з основних характеристик Extech 461920 є широкий діапазон вимірювання частоти обертання. Нижня межа становить 2 об/хв, верхня — 99 999 об/хв.

Завдяки такому діапазону прилад можна використовувати для контролю механізмів із різними швидкісними характеристиками. Він дозволяє перевіряти як повільне обертання, так і роботу високошвидкісних вузлів у межах зазначених технічних параметрів.

Результати вимірювання відображаються в обертах за хвилину. Це стандартна одиниця, яку використовують для характеристики швидкості обертання електродвигунів, валів та інших механічних елементів.

Під час діагностики отримані значення можна порівнювати з паспортними характеристиками обладнання або параметрами, установленими для конкретного режиму роботи.

Точність 0,05% і роздільна здатність вимірювання

Extech 461920 призначений для вимірювання швидкості обертання з базовою точністю ±0,05%. У технічній документації повна формула похибки зазначена як ±(0,05% від показання + 1 одиниця молодшого розряду).

Роздільна здатність залежить від швидкості обертання:

• 0,1 об/хв — для значень нижче 1000 об/хв.
• 1 об/хв — для значень понад 1000 об/хв.

Такий принцип індикації дозволяє детальніше відображати результат за невеликих швидкостей обертання, коли зміна навіть на частку оберту може мати значення для контролю роботи механізму.

Точність і роздільна здатність характеризують різні властивості вимірювального приладу. Роздільна здатність визначає найменший крок відображення, тоді як точність показує допустиме відхилення результату від фактичного значення.

Вбудований лічильник обертів

Крім стандартного вимірювання швидкості в обертах за хвилину, Extech 461920 підтримує режим підрахунку кількості обертів — COUNT.

У цьому режимі прилад реєструє кількість проходжень контрольної мітки через зону оптичного вимірювання. Діапазон становить від 1 до 99 999 обертів.

Роздільна здатність лічильника — 1 оберт, точність підрахунку — ±1 оберт.

Режим COUNT може використовуватися під час випробувань механізмів, коли потрібно визначити не поточну швидкість, а загальну кількість обертів за певний період спостереження.

Перемикання між режимами вимірювання швидкості RPM і підрахунку обертів REV здійснюється за допомогою кнопок керування.

Пам'ять MAX, MIN і LAST

Тахометр Extech 461920 має внутрішню пам'ять для збереження результатів вимірювання швидкості обертання.

Передбачено три основні показники:

• MAX — максимальна зареєстрована швидкість обертання.
• MIN — мінімальна зареєстрована швидкість обертання.
• LAST — останній отриманий результат.

Функція пам'яті дозволяє переглядати результати після завершення вимірювання. Це зручно, коли оператору складно одночасно тримати прилад у потрібному положенні та спостерігати за дисплеєм.

Після відпускання кнопки вимірювання останній результат залишається на екрані протягом приблизно 5–10 секунд, після чого прилад автоматично вимикається. Збережені значення можна переглянути за допомогою кнопки MEM.

Технічні характеристики Extech 461920

Як правильно проводити вимірювання?

Для вимірювання швидкості обертання необхідно підготувати поверхню контрольованого механізму. На обертову деталь закріплюють фрагмент світловідбивної стрічки приблизно 12 мм завширшки.

Після цього вибирають режим RPM, розташовують тахометр на відстані 50–500 мм від мітки та спрямовують лазерний покажчик на контрольовану ділянку.

Під час обертання деталі світловідбивна мітка періодично проходить через зону вимірювання. Тахометр реєструє імпульси й відображає результат на дисплеї.

Якщо поверхня деталі має сильні відбивні властивості, у технічній документації рекомендовано спочатку закрити відповідну ділянку темним матеріалом, а вже потім нанести світловідбивну мітку.

Для підвищення повторюваності вимірювань на невеликих швидкостях допускається використання декількох відбивних міток. У такому разі показання тахометра потрібно розділити на кількість міток, розміщених на обертовій деталі.

Яскраве зовнішнє освітлення може впливати на реєстрацію відбитого сигналу. За потреби слід зменшити відстань до об'єкта або захистити ділянку вимірювання від надмірного освітлення.

Підготовку поверхні та закріплення світловідбивної стрічки необхідно виконувати тільки після безпечної зупинки механізму.

Автономне живлення та компактний корпус

Extech 461920 живиться від однієї батареї напругою 9 В, яка входить до комплекту постачання. Це дозволяє проводити вимірювання без підключення до зовнішнього джерела електроенергії.

Корпус має розміри 160 × 60 × 42 мм, а маса приладу становить 151 г. Невеликі габарити зручні під час послідовної перевірки кількох механізмів у виробничих приміщеннях або ремонтних майстернях.

У тахометрі передбачені індикація низького заряду батареї та автоматичне вимкнення. Це допомагає контролювати стан джерела живлення та обмежувати витрати енергії після завершення вимірювання.

Діапазон робочих температур становить від 0 до +50 °C. Допустима відносна вологість — до 80%. Під час використання тахометра потрібно враховувати ці обмеження, особливо за несприятливих умов навколишнього середовища.

Комплектація тахометра Extech 461920

Стандартний комплект постачання містить:

• Лазерний фототахометр Extech 461920 — 1 шт.
• Батарея живлення 9 В — 1 шт.
• Світловідбивна стрічка.
• Керівництво користувача.

Світловідбивна стрічка використовується для створення контрольної мітки на обертовій поверхні. За необхідності заміни або поповнення витратного матеріалу виробник передбачає окрему світловідбивну стрічку з позначенням 461937.

Переваги використання лазерного фототахометра

Безконтактний тахометр Extech 461920 дозволяє вимірювати частоту обертання без механічного втручання в роботу контрольованого вузла. Це має значення під час перевірки механізмів, для яких контактний спосіб вимірювання незручний.

Широкий діапазон від 2 до 99 999 об/хв робить прилад придатним для контролю обладнання з різними швидкісними характеристиками.

Окремий режим підрахунку обертів розширює можливості використання. Він дозволяє визначати кількість обертів за період вимірювання, а не лише швидкість руху.

Пам'ять MAX, MIN і LAST полегшує перегляд результатів після завершення вимірювання. А лазерне наведення допомагає спрямувати тахометр на потрібну ділянку обертового механізму.

Поєднання компактних розмірів, автономного живлення та цифрової індикації робить Extech 461920 практичним інструментом для вимірювання швидкості обертання під час технічного обслуговування та діагностики.

Extech 461920 та інші цифрові тахометри

Під час вибору вимірювача швидкості обертання варто порівнювати діапазон вимірювання, точність, мінімальну робочу відстань, наявність пам'яті та спосіб реєстрації обертів.

За призначенням Extech 461920 можна порівнювати з іншими безконтактними тахометрами, зокрема фототахометром CV-100 та тахометром АТ-6.

Під час порівняння необхідно враховувати характеристики кожної моделі та вимоги конкретного завдання. Особливу увагу слід приділяти нижній межі вимірювання швидкості, точності й можливості застосування приладу з певним типом обертового механізму.

Як вибрати тахометр для електродвигунів і механізмів?

Перед придбанням цифрового тахометра насамперед потрібно визначити очікуваний діапазон частоти обертання обладнання. Для Extech 461920 він становить 2–99 999 об/хв.

Другий важливий параметр — спосіб вимірювання. Якщо необхідно контролювати швидкість без контакту з рухомим валом, лазерний фототахометр буде відповідним варіантом за умови наявності оптичного доступу до контрольованої поверхні.

Також варто враховувати робочу відстань. Для цієї моделі вона становить 50–500 мм. Якщо механізм розташований за захисними елементами або в обмеженому просторі, потрібно попередньо визначити можливість виконання оптичного вимірювання.

Для завдань, у яких необхідно контролювати не тільки швидкість, а й кількість обертів, корисною буде функція лічильника COUNT. Вона дозволяє реєструвати до 99 999 обертів.

Купити лазерний тахометр Extech 461920 в Україні

Extech 461920 — цифровий лазерний фототахометр для безконтактного вимірювання швидкості та підрахунку кількості обертів. Прилад підтримує вимірювання від 2 до 99 999 об/хв, має точність ±0,05% показання з урахуванням одного розряду, цифровий дисплей і пам'ять MAX, MIN, LAST.

Тахометр можна використовувати для контролю електродвигунів, вентиляторів, механічних приводів та іншого обладнання з обертовими деталями. Для вимірювання застосовується світловідбивна стрічка, а вбудований лазер забезпечує наведення на контрольну мітку.

Компактний корпус, маса 151 г та автономне живлення від батареї 9 В дозволяють виконувати вимірювання в різних робочих умовах.

Перед тим як купити тахометр Extech 461920 в Україні, рекомендується перевірити необхідний діапазон обертів, робочу відстань і відповідність характеристик приладу обладнанню, яке планується контролювати.
