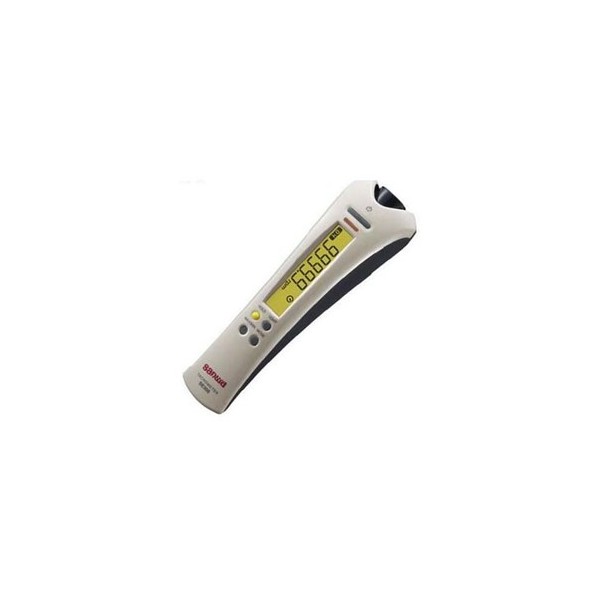

Безконтактний тахометр Sanwa SE-300

Sanwa SE-300 — цифровий безконтактний тахометр для вимірювання швидкості обертання механізмів без фізичного контакту з рухомою деталлю. Прилад розрахований на контроль частоти обертання в широкому діапазоні та може застосовуватися під час перевірки електродвигунів, вентиляторів, приводів, валів, верстатного й іншого обладнання, де потрібно швидко визначити фактичну швидкість обертання. Безконтактний принцип особливо зручний у ситуаціях, коли прямий доступ до рухомого елемента небажаний або ускладнений.

Модель SE-300 має діапазон безконтактного вимірювання від 30 до 99 999 об/хв і забезпечує точність ±(0,03% + 1 знак). Вимірювання виконуються за допомогою світловідбивної мітки, яка наноситься на об’єкт, що обертається. Робоча відстань між тахометром і поверхнею з міткою становить від 50 до 500 мм. Такий діапазон дає змогу проводити контроль на зручній відстані, не наближаючи корпус приладу безпосередньо до рухомої частини механізму.

Основні можливості Sanwa SE-300

Тахометр оснащений 5-розрядним дисплеєм з індикацією значень до 99 999. Для роботи в умовах недостатнього освітлення передбачене підсвічування екрана. Прилад підтримує функцію HOLD, яка дозволяє зафіксувати поточний результат на дисплеї, а також відображення максимального і мінімального значень. Це зручно під час контролю механізмів, швидкість яких може змінюватися в процесі роботи.

SE-300 має індикацію перевантаження «OL» та повідомляє про низький заряд елементів живлення. Для економії батарей реалізоване автоматичне вимкнення приблизно через 2 хвилини бездіяльності. Конструкція також передбачає можливість встановлення тахометра на штатив, що може бути корисним для стаціонарного спостереження за одним об’єктом або під час серії повторних вимірювань.

Безконтактне вимірювання

У стандартній конфігурації Sanwa SE-300 працює як безконтактний тахометр. Для вимірювання на поверхню об’єкта, що обертається, наноситься світловідбивний маркер. Прилад спрямовується на цю мітку з відстані 50–500 мм і визначає швидкість обертання за відбитими імпульсами. Такий спосіб вимірювання не потребує механічного контакту між тахометром і валом або іншою рухомою деталлю.

У режимі безконтактного вимірювання SE-300 визначає швидкість обертання від 30 до 99 999 об/хв з роздільною здатністю 0,1 об/хв. Також доступне вимірювання швидкості від 0,5 до 1600,0 об/с з роздільною здатністю 0,1 об/с. Окремий режим лічильника дозволяє рахувати кількість обертів у діапазоні від 0 до 99 999.

Контактне вимірювання з адаптером ENC-3

Функціональність тахометра можна розширити за допомогою додаткового контактного адаптера ENC-3. Після встановлення адаптера SE-300 може виконувати контактні вимірювання швидкості обертання та лінійної швидкості. Адаптер не входить до стандартної комплектації та постачається окремо.

У контактному режимі діапазон вимірювання швидкості обертання становить від 30 до 19 999 об/хв, а в одиницях обертів за секунду — від 0,5 до 333,0 об/с. Лічильник обертів працює в діапазоні від 0 до 99 999. При використанні відповідної насадки також доступне вимірювання швидкості переміщення від 3 до 19 999 м/хв і від 0,05 до 33 м/с.

Додатковий комплект ENC-3 включає контактний адаптер і дві насадки: конусоподібну та колесо з довжиною кола 100 мм. Завдяки цьому один прилад можна використовувати як для оптичного безконтактного контролю, так і для контактного визначення параметрів обертання або лінійного переміщення.

Технічні характеристики тахометра SE-300

Функції для зручної роботи

Функція HOLD дає змогу зафіксувати результат на екрані після вимірювання. Це корисно, коли дисплей складно зчитувати безпосередньо в момент контролю або коли отримане значення потрібно перенести до журналу чи протоколу. Режими MAX і MIN дозволяють переглядати найбільше та найменше зафіксовані значення, що спрощує спостереження за зміною швидкості обертання.

Підсвічування дисплея покращує читання показань у приміщеннях зі слабким освітленням. Індикація низького заряду завчасно повідомляє про необхідність заміни батарей, а функція автоматичного вимкнення допомагає економити ресурс елементів живлення. Якщо прилад потрібно зафіксувати в одному положенні, його можна встановити на штатив.

Комплектація Sanwa SE-300

У стандартний комплект постачання входить сам тахометр SE-300, дві батарейки R6P 1,5 В, 50 світловідбивних маркерів, кейс для перенесення та інструкція з експлуатації. Така комплектація дозволяє використовувати прилад у безконтактному режимі без необхідності окремо купувати базові витратні матеріали для першого запуску.

• тахометр Sanwa SE-300 — 1 шт.;
• батарейка R6P 1,5 В — 2 шт.;
• світловідбивний маркер — 50 шт.;
• кейс для перенесення — 1 шт.;
• інструкція з експлуатації — 1 шт.

Додаткова комплектація

Для переходу до контактних вимірювань окремо доступний комплект ENC-3. Він складається з контактного адаптера та двох насадок — конусоподібної й колеса з окружністю 100 мм. Адаптер розширює можливості SE-300 і дозволяє вимірювати швидкість обертання контактним способом, а також визначати лінійну швидкість переміщення.

Для яких завдань підходить SE-300

Sanwa SE-300 орієнтований на вимірювання швидкості обертання різних механізмів і може використовуватися під час налагодження, технічного обслуговування, діагностики та контролю роботи обладнання. Безконтактний режим підходить для ситуацій, коли потрібно перевірити частоту обертання без дотику до рухомої деталі, а опційний контактний адаптер розширює сферу застосування приладу.

Широкий діапазон до 99 999 об/хв, точність ±(0,03% + 1 знак), відстань вимірювання до 500 мм, лічильник обертів, функції HOLD і MAX/MIN, підсвічування дисплея та можливість роботи з контактним адаптером ENC-3 роблять SE-300 універсальним тахометром для професійних вимірювальних завдань, де важливі стабільне зчитування результатів і можливість вибору між безконтактним та контактним методом.

Вибір режиму вимірювання

Основний режим SE-300 — безконтактний. Він використовується, коли потрібно визначити частоту обертання за світловідбивною міткою без механічного дотику до об’єкта. Якщо завдання передбачає контакт із валом або необхідно виміряти лінійну швидкість переміщення, прилад можна доповнити адаптером ENC-3. Таким чином, користувач може почати зі стандартної безконтактної конфігурації, а за потреби розширити функціональність без заміни самого тахометра.

Переваги конструкції та експлуатації

Корпус приладу має компактні розміри 21 × 6 × 5 см, а маса без контактного адаптера становить 220 г. Це дозволяє використовувати тахометр як переносний ручний вимірювальний прилад. Живлення від двох батарейок R6P 1,5 В не потребує підключення до електромережі, тому SE-300 можна застосовувати безпосередньо біля обладнання в межах робочих умов при температурі від 5 до 40 °C.

Для користувача, якому потрібен саме безконтактний тахометр із великим діапазоном швидкості обертання, Sanwa SE-300 поєднує вимірювання до 99 999 об/хв, робочу дистанцію 50–500 мм і набір базових функцій для фіксації та контролю результатів. За потреби контактного вимірювання достатньо доповнити прилад адаптером ENC-3, не змінюючи основний вимірювальний пристрій.
