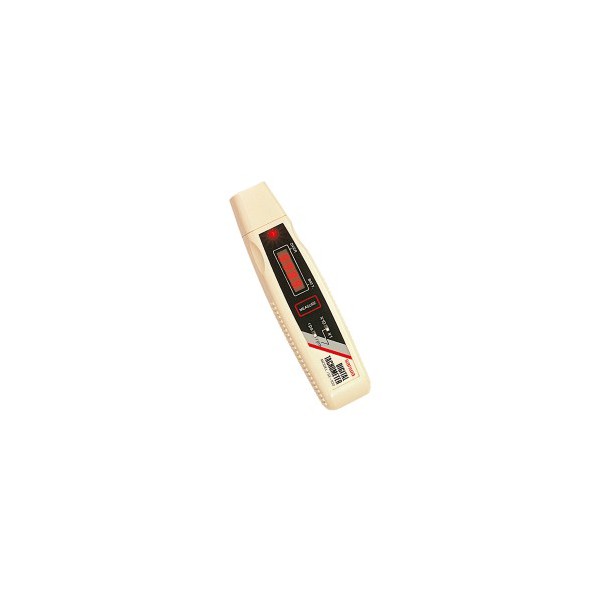

Фототахометр Sanwa SE-100

Sanwa SE-100 — цифровий безконтактний фототахометр для вимірювання частоти обертання валів, двигунів, механізмів та інших обертових деталей. Прилад визначає швидкість обертання оптичним способом, тому під час вимірювання не потрібно торкатися рухомого елемента. Такий принцип особливо зручний під час контролю механізмів, де контакт із валом небажаний або ускладнений.

Фототахометр SE-100 дає змогу вимірювати частоту обертання в широкому діапазоні — від 60 до 50 000 об/хв. Прилад також підтримує відображення результату в обертах за секунду. Компактний корпус, маса близько 170 г та просте керування однією кнопкою роблять модель зручною для оперативних вимірювань під час обслуговування, налаштування та перевірки обладнання.

Безконтактне вимірювання частоти обертання

Основна особливість Sanwa SE-100 — безконтактний спосіб вимірювання. Для визначення частоти обертання використовується відбивна мітка, розміщена на деталі, що обертається. Оптична система приладу реєструє проходження мітки та на основі отриманих імпульсів визначає швидкість обертання.

Відстань між фототахометром і об'єктом під час вимірювання може становити від 10 до 150 мм. Завдяки цьому оператор може розташувати прилад на зручній дистанції від рухомої деталі та виконати вимірювання без механічного контакту з валом або іншою поверхнею.

Безконтактний принцип також означає, що під час вимірювання сам тахометр практично не впливає на обертання механізму. Не потрібно притискати вимірювальний наконечник до вала, тому результат не залежить від сили такого притискання. Це важливо під час роботи з невеликими, легкими або швидкообертовими деталями.

Діапазон вимірювання Sanwa SE-100

Для вимірювання швидкості обертання передбачено два діапазони RPM. У режимі RPM ×1 фототахометр працює в межах від 60 до 9999 об/хв. У режимі RPM ×10 верхня межа збільшується до 50 000 об/хв. Крім того, прилад підтримує режим RPS для відображення кількості обертів за секунду.

LED-дисплей на 9999 відліків

Результати вимірювання відображаються на цифровому LED-дисплеї з максимальною індикацією 9999. Цифрове представлення результату дозволяє безпосередньо зчитувати поточну частоту обертання без використання додаткових шкал або розрахунків.

Для контролю правильності оптичного зчитування в конструкції передбачена світлодіодна індикація. Вона допомагає оператору правильно спрямувати фототахометр на відбивну мітку та переконатися, що прилад реєструє її проходження.

Функція DATA HOLD

У Sanwa SE-100 реалізовано автоматичне утримання результату вимірювання. Функція DATA HOLD дає змогу зберегти отримане значення на дисплеї приблизно протягом 10 секунд. Це корисно у випадках, коли під час самого вимірювання оператору незручно одночасно правильно спрямовувати прилад і зчитувати показання.

Після виконання вимірювання фототахометр утримує результат, тому користувач може відвести прилад від механізму та спокійно перевірити отримане значення. Такий принцип роботи спрощує контроль обладнання, розташованого в обмеженому просторі або в місцях, де дисплей складно постійно тримати в полі зору.

Просте керування однією кнопкою

Конструкція SE-100 орієнтована на швидке виконання вимірювань. Основні операції виконуються за допомогою однієї кнопки, тому для стандартного контролю частоти обертання не потрібно працювати зі складним меню або великою кількістю налаштувань.

Перед вимірюванням на обертову деталь наноситься відбивна мітка. Після запуску механізму фототахометр спрямовують на цю мітку з допустимої відстані 10–150 мм. Оптичний датчик реєструє періодичне проходження мітки, після чого електроніка приладу обчислює частоту обертання та показує результат на дисплеї.

Автоматичне вимкнення живлення

Фототахометр оснащений функцією автоматичного вимкнення. Вона дозволяє зменшити непотрібне споживання енергії, якщо після роботи прилад залишився увімкненим. Для портативного вимірювального обладнання з автономним живленням така функція особливо практична, оскільки допомагає раціональніше використовувати ресурс батарей.

Також у приладі передбачений індикатор розряду елементів живлення. Користувач може своєчасно помітити необхідність їх заміни та підготувати фототахометр до наступних вимірювань.

Компактний корпус для портативного використання

Sanwa SE-100 має габаритні розміри 170 × 42 × 31 мм і масу близько 170 г. Завдяки таким розмірам фототахометр легко тримати однією рукою під час вимірювання. Компактний формат також спрощує транспортування та зберігання приладу разом з іншим вимірювальним обладнанням.

Живлення здійснюється від чотирьох батарей типу AA напругою 1,5 В. Автономне живлення дозволяє використовувати прилад без підключення до електромережі безпосередньо біля обладнання, яке необхідно перевірити.

Для яких вимірювань призначений SE-100

Фототахометр використовується там, де необхідно визначити фактичну частоту обертання рухомого елемента. Це може бути контроль валів електродвигунів, приводів, вентиляторів, шківів, механізмів верстатів та іншого обладнання з деталями, що обертаються. Головною умовою є можливість нанести або закріпити відбивну мітку та забезпечити оптичну видимість точки вимірювання.

Діапазон до 50 000 об/хв дозволяє використовувати SE-100 як для відносно повільних механізмів, так і для обладнання з високою частотою обертання. При цьому користувач отримує результат без фізичного контакту вимірювального приладу з рухомою деталлю.

Контроль частоти обертання може бути потрібний під час налаштування механізму, перевірки режиму його роботи, технічного обслуговування або порівняння фактичної швидкості з установленим чи нормативним значенням. SE-100 дозволяє отримати такий параметр без підключення до електричної схеми самого обладнання.

Особливості фототахометра Sanwa SE-100

• безконтактний оптичний метод вимірювання;
• діапазон частоти обертання до 50 000 об/хв;
• режими RPM ×1, RPM ×10 та RPS;
• роздільна здатність 1 об/хв або 1 об/с;
• робоча дистанція до об'єкта 10–150 мм;
• LED-дисплей на 9999 відліків;
• автоматичне утримання результату DATA HOLD протягом 10 секунд;
• світлодіодна індикація правильного детектування;
• автоматичне вимкнення живлення;
• індикація розряду батарей;
• просте керування однією кнопкою;
• живлення від чотирьох батарей AA 1,5 В;
• компактні розміри 170 × 42 × 31 мм;
• маса близько 170 г.

Як виконувати вимірювання

Для роботи безконтактного тахометра на поверхні обертової деталі використовується відбивна мітка. Під час обертання вона періодично потрапляє в зону оптичного датчика. Кожне проходження мітки формує імпульс, а електронна система тахометра перетворює частоту цих імпульсів на значення швидкості обертання.

Під час роботи важливо розташовувати прилад у межах передбаченої дистанції 10–150 мм та спрямовувати його на відбивну ділянку. Світлодіодна індикація допомагає перевірити, чи правильно датчик розпізнає мітку. Після стабілізації показань результат можна зчитати з цифрового дисплея, а функція DATA HOLD дозволяє утримати його після завершення вимірювання.

Sanwa SE-100 для технічного контролю обладнання

Sanwa SE-100 поєднує безконтактний принцип вимірювання, широкий робочий діапазон і компактний формат. Прилад не потребує механічного з'єднання з валом та не вимагає підключення до електричних кіл обладнання — достатньо забезпечити видимість відбивної мітки на деталі, що обертається.

Модель підійде для задач, де необхідний портативний цифровий тахометр для оперативного визначення частоти обертання. Діапазон до 50 000 об/хв, дистанція вимірювання 10–150 мм, цифрова індикація, DATA HOLD та автоматичне вимкнення роблять SE-100 функціональним інструментом для контролю обертових механізмів.
