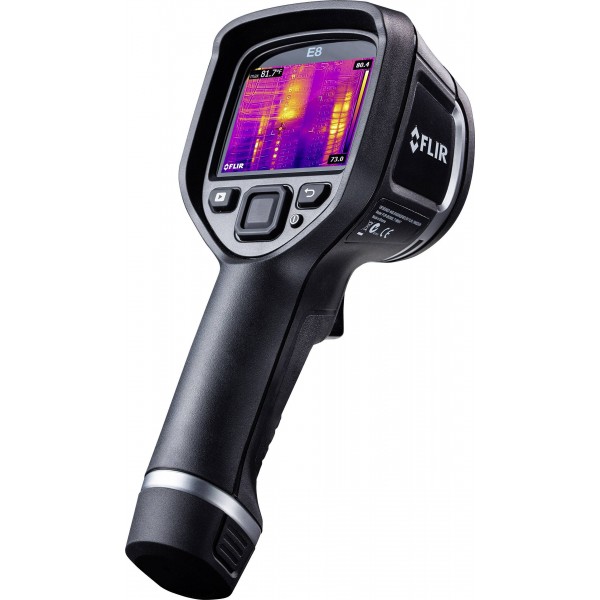

Тепловізор FLIR E8-XT — інфрачервона камера з роздільною здатністю 320 × 240

Тепловізор FLIR E8-XT — портативна інфрачервона камера для виявлення температурних аномалій, теплової діагностики та контролю стану обладнання, електричних систем і будівельних конструкцій. Модель оснащена інфрачервоним детектором із роздільною здатністю 320 × 240 пікселів, що відповідає 76 800 точкам вимірювання температури, та працює в температурному діапазоні від –20 °C до +550 °C.

FLIR E8-XT може застосовуватися під час обслуговування електрообладнання, механічних систем, вентиляції, у будівництві, промисловості та під час енергетичних обстежень. Тепловізійне зображення допомагає оператору побачити розподіл температури на поверхні об'єкта без безпосереднього контакту з ним, швидко визначити ділянки з підвищеною або зниженою температурою та провести подальший аналіз.

Основні особливості FLIR E8-XT

Однією з ключових характеристик тепловізора є ІЧ-матриця з роздільною здатністю 320 × 240 пікселів. Така матриця формує теплове зображення на основі 76 800 температурних точок. Просторова роздільна здатність становить 2,6 мрад, а поле зору — 45° × 34°.

Теплова чутливість / NETD становить <0,05 °C / <50 мК. Це дає змогу відображати невеликі відмінності температур між сусідніми ділянками об'єкта. Спектральний діапазон інфрачервоного детектора становить 7,5–13 мкм, а частота оновлення кадрів — 9 Гц.

Для роботи використовується неохолоджуваний мікроболометр Focal Plane Array (FPA). Камера має постійний фокус, тому під час виконання вимірювань оператору не потрібно щоразу вручну налаштовувати фокусування. Мінімальна фокусна відстань становить 0,5 м.

Технологія FLIR MSX

У FLIR E8-XT передбачена технологія Multi-Spectral Dynamic Imaging (MSX). Вона доповнює інфрачервоне зображення деталями, отриманими від видимої камери. Завдяки цьому контури та елементи об'єкта легше розпізнавати безпосередньо на тепловому зображенні.

Користувачеві доступні різні режими відображення: Thermal MSX, теплове зображення, «картинка в картинці», теплове змішування та цифрова камера. Для візуалізації температурного поля передбачені палітри «Залізо», «Веселка» та чорно-біла палітра.

Температурні вимірювання

Розширений температурний діапазон є однією з основних особливостей версії FLIR E8-XT. Прилад розрахований на вимірювання температури об'єктів від –20 °C до +550 °C у двох діапазонах. Це дозволяє використовувати тепловізор як для контролю об'єктів із відносно низькою температурою, так і для діагностики обладнання та поверхонь із значним нагріванням.

Заявлена точність вимірювання становить ±2 °C або ±2 % від показання за температури навколишнього середовища від 10 °C до 35 °C та температури об'єкта вище 0 °C.

Для аналізу зображення доступне точкове вимірювання та область із визначенням мінімального і максимального значення. Також передбачена функція ізотерми з режимами сигналізації вище або нижче заданого температурного рівня.

Передавання та збереження даних

Тепловізор FLIR E8-XT оснащений модулем Wi-Fi. Підтримується стандарт 802.11 b/g/n із частотними діапазонами 2400–2480 МГц та 5150–5260 МГц. Максимальна вихідна потужність зазначена на рівні 15 дБм.

Для дротового обміну даними передбачений інтерфейс Micro USB, через який можна передавати інформацію між камерою та комп'ютером PC або Mac. Зображення зберігаються у стандартному форматі JPEG та містять 14-бітні вимірювальні дані.

Таке поєднання дає змогу використовувати отримані термограми не лише для оперативного перегляду безпосередньо на приладі, а й для подальшого збереження, передавання та аналізу результатів вимірювань.

Дисплей та керування зображенням

FLIR E8-XT обладнаний кольоровим РК-дисплеєм діагоналлю 3 дюйми та роздільною здатністю 320 × 240 пікселів. На екрані відображаються теплові та цифрові зображення, температурні показники та результати аналізу.

Для роботи із зображенням передбачені автоматичне налаштування та блокування зображення. Наявність декількох режимів візуалізації дозволяє вибирати формат відображення залежно від характеру об'єкта та завдання, яке виконується.

Технічні характеристики тепловізора FLIR E8-XT

Екран і матриця

Вимірювання та аналіз

Передавання даних та інтерфейси

Загальні характеристики

Для яких завдань підходить FLIR E8-XT

Інфрачервона камера FLIR E8-XT призначена для теплової діагностики в електриці, механіці, будівництві, промисловості, системах вентиляції та енергоаудиті. Вона може використовуватися фахівцями, яким потрібно швидко визначати температурні відмінності на поверхні обладнання або конструкцій.

Під час перевірки електричних систем тепловізійне зображення дозволяє порівнювати температуру окремих елементів. У механічному обладнанні прилад може застосовуватися для контролю температурного стану вузлів. У будівлях тепловізор використовується для візуального аналізу розподілу температури на конструкціях, а під час перевірки вентиляційних систем — для спостереження за температурними зонами.

Поєднання діапазону до +550 °C, матриці 320 × 240, технології MSX, теплової чутливості <0,05 °C та бездротового передавання даних робить FLIR E8-XT функціональним інструментом для професійної тепловізійної діагностики.

Автономна робота та конструкція

Живлення тепловізора забезпечує літій-іонний акумулятор напругою 3,6 В. Орієнтовний час автономної роботи становить близько 4 годин за температури навколишнього середовища 25 °C та звичайного режиму використання.

Заряджання акумулятора безпосередньо в камері займає приблизно 2,5 години до рівня 90 %. У зарядному пристрої зазначений час заряджання становить 2 години.

Корпус має клас захисту IP54. Також для камери вказана стійкість до падіння з висоти до 2 м. Маса FLIR E8-XT разом з акумулятором становить 0,575 кг, а габаритні розміри — 244 × 95 × 140 мм.

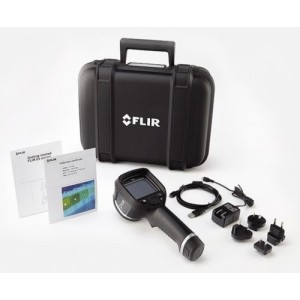

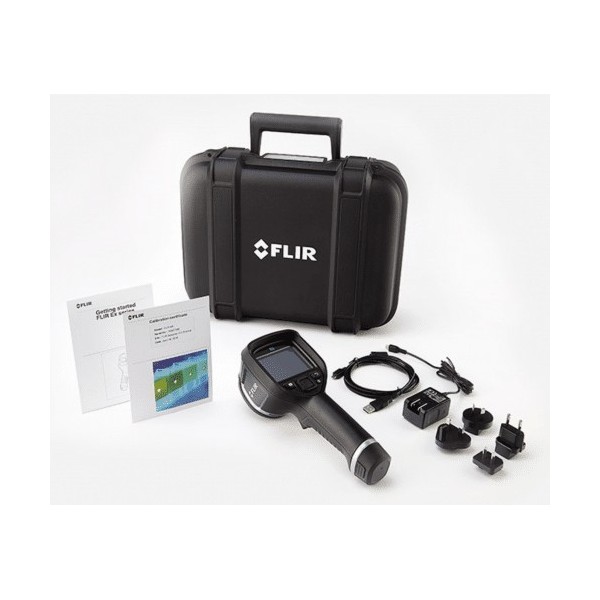

Комплектація FLIR E8-XT

• тепловізор FLIR E8-XT — 1 шт.;
• акумуляторна батарея — 1 шт.;
• USB-кабель для підключення до ПК — 1 шт.;
• блок живлення / зарядний пристрій — 1 шт.;
• жорсткий кейс — 1 шт.;
• друкована документація — 1 шт.

Тепловізор FLIR E8-XT поєднує ІЧ-роздільну здатність 320 × 240 пікселів, вимірювання температури до +550 °C, технологію MSX, декілька режимів відображення, Wi-Fi та збереження радіометричних даних у JPEG-файлах. Прилад орієнтований на професійні завдання, де необхідно оперативно отримувати та аналізувати інформацію про температурний стан обладнання, систем або конструкцій.
