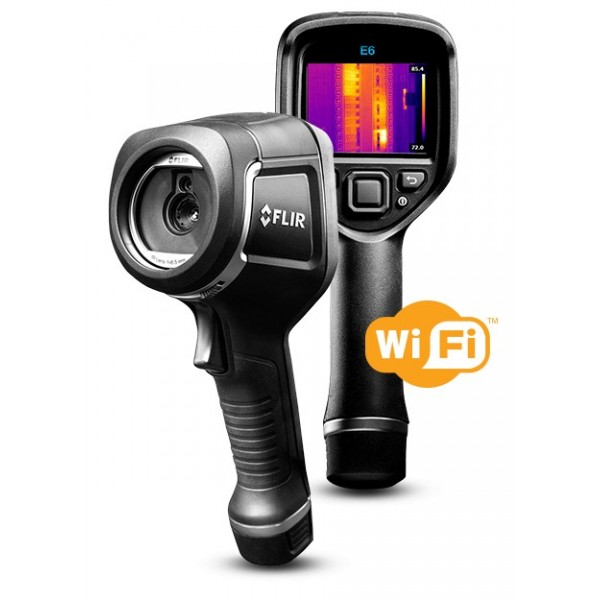

Тепловізор FLIR E6-XT — професійна інфрачервона камера для температурної діагностики

Тепловізор FLIR E6-XT — портативна інфрачервона камера для безконтактного вимірювання температури та візуального контролю розподілу тепла на поверхні об'єктів. Прилад оснащений інфрачервоною матрицею з роздільною здатністю 240 × 180 пікселів, що відповідає 43 200 точкам вимірювання температури. Розширений температурний діапазон від -20 до +550 °C дає змогу використовувати тепловізор для діагностики електричного та механічного обладнання, у будівництві, промисловості, системах вентиляції та під час проведення енергоаудиту.

FLIR E6-XT поєднує тепловізійне зображення з цифровою камерою та підтримує технологію FLIR MSX. Вона доповнює інфрачервоне зображення деталями, отриманими з видимої камери, завдяки чому контури та елементи об'єкта легше розпізнавати безпосередньо на термограмі. Такий формат особливо зручний під час обстеження великої кількості об'єктів, коли важливо не лише зафіксувати температуру, а й швидко визначити, до якого саме обладнання або ділянки належить виявлена температурна зона.

Тепловізор оснащений кольоровим РК-дисплеєм діагоналлю 3 дюйми з роздільною здатністю 320 × 240 пікселів. Прилад підтримує кілька режимів відображення: Thermal MSX, звичайне теплове зображення, «картинка в картинці», теплове змішування та цифрову камеру. Користувач може обирати режим залежно від характеру перевірки та необхідного способу представлення результатів.

Основні можливості FLIR E6-XT

Однією з головних характеристик FLIR E6-XT є інфрачервона роздільна здатність 240 × 180. Матриця формує термограму на основі 43 200 температурних точок, що дозволяє оцінювати розподіл температури по всій досліджуваній поверхні, а не лише в одній точці, як у разі використання звичайного безконтактного термометра.

Діапазон вимірювання температури становить від -20 до +550 °C і реалізований у двох діапазонах. Такий діапазон робить тепловізор придатним для широкого кола професійних завдань, пов'язаних із контролем температурного стану об'єктів. Заявлена точність становить ±2 °C або ±2 % від показання за температури навколишнього середовища від 10 до 35 °C та температури об'єкта вище 0 °C.

Для аналізу температури передбачене точкове вимірювання, а також визначення мінімального та максимального значення в заданій області. Додатково підтримується функція ізотерми з режимами сигналізації для температури вище або нижче встановленого рівня. Це спрощує пошук ділянок, температурні показники яких виходять за задані користувачем межі.

Технологія FLIR MSX

Технологія Multi-Spectral Dynamic Imaging (MSX) використовується для підвищення інформативності термограми. Тепловізор доповнює інфрачервоне зображення деталями, отриманими з цифрової камери. У результаті на тепловому зображенні краще помітні контури та конструктивні елементи об'єкта. При цьому температурні дані залишаються частиною інфрачервоного зображення.

FLIR E6-XT також може працювати у звичайному тепловому режимі, режимі цифрової камери, форматі «картинка в картинці» та режимі теплового змішування. Наявність кількох варіантів відображення дозволяє вибрати зручний спосіб візуального контролю залежно від конкретного завдання.

Оптика та інфрачервоний детектор

В основі FLIR E6-XT використовується неохолоджуваний мікроболометр типу Focal Plane Array (FPA). Спектральний діапазон детектора становить 7,5–13 мкм. Частота оновлення кадрів — 9 Гц. Об'єктив має постійне фокусування, тому під час проведення типових вимірювань оператору не потрібно вручну налаштовувати фокус.

Поле зору тепловізійного каналу становить 45° × 34°, а мінімальна відстань фокусування — 0,5 м. Діафрагма — F 1,5. Таке поєднання характеристик орієнтоване на оперативну ручну діагностику обладнання, конструкцій та інших об'єктів у межах передбачених виробником умов експлуатації.

Вимірювання та аналіз температури

FLIR E6-XT призначений не лише для отримання інфрачервоного зображення, а й для проведення температурних вимірювань. Кожен піксель теплової матриці містить температурну інформацію, завдяки чому оператор отримує наочну картину розподілу тепла по досліджуваній поверхні.

Для коректної роботи з матеріалами, що мають різну випромінювальну здатність, передбачене налаштування коефіцієнта випромінювання в межах від 0,1 до 1,0, а також таблиця стандартних матеріалів. Це дозволяє адаптувати параметри вимірювання до конкретного об'єкта та умов контролю.

Передбачена автоматична настройка зображення та можливість його блокування. Для візуального представлення температур використовуються палітри «Залізо», «Веселка» та чорно-біла палітра. Вибір палітри дає змогу налаштувати відображення термограми відповідно до особливостей об'єкта та зручності сприйняття температурних зон.

Передавання даних і Wi-Fi

Тепловізор підтримує бездротове з'єднання Wi-Fi 802.11 b/g/n. Також передбачений інтерфейс USB Micro для передавання даних між камерою та комп'ютером PC або Mac. Наявність дротового та бездротового підключення спрощує роботу зі збереженими результатами вимірювань.

Зображення зберігаються у стандартному форматі JPEG та містять 14-бітні вимірювальні дані. Це важливо для подальшої роботи з результатами тепловізійного обстеження, оскільки файл містить не лише звичайне зображення, а й температурну інформацію.

Живлення, корпус і мобільність

FLIR E6-XT живиться від літій-іонного акумулятора напругою 3,6 В. Орієнтовний час автономної роботи становить близько 4 годин за температури навколишнього середовища 25 °C та звичайного режиму використання. Заряджання акумулятора безпосередньо в камері до 90 % займає приблизно 2,5 години, а за допомогою зарядного пристрою — близько 2 годин.

Маса тепловізора разом з акумулятором становить 0,575 кг, розміри корпусу — 244 × 95 × 140 мм. Конструкція розрахована на мобільну роботу та регулярне використання під час виїзних перевірок. Для приладу вказаний клас захисту IP54 та стійкість до падіння з висоти до 2 метрів.

Технічні характеристики тепловізора FLIR E6-XT

Екран і формування зображення

Вимірювання та аналіз

Передавання даних та інтерфейси

Загальні характеристики

Для яких завдань використовується FLIR E6-XT

Інфрачервона камера FLIR E6-XT може застосовуватися під час діагностики в електротехніці, енергетиці, механіці, будівництві, промисловості, системах вентиляції та під час енергетичних обстежень. Прилад дозволяє бачити температурний розподіл на поверхні обладнання або конструкції та порівнювати різні ділянки без безпосереднього контакту з об'єктом.

Модель може бути корисною електрикам, енергетикам, спеціалістам з енергоаудиту, монтажникам вікон та іншим фахівцям, яким необхідний портативний тепловізор з температурним діапазоном до +550 °C. Поєднання інфрачервоної матриці 240 × 180, технології MSX, цифрової камери, Wi-Fi та декількох режимів аналізу дозволяє використовувати один прилад для вимірювання, візуальної оцінки та збереження результатів перевірки.

Комплектація FLIR E6-XT

• тепловізор FLIR E6-XT — 1 шт.;
• акумуляторна батарея — 1 шт.;
• USB-кабель для підключення до ПК — 1 шт.;
• блок живлення / зарядний пристрій — 1 шт.;
• жорсткий кейс — 1 шт.;
• друкована документація — 1 шт.

FLIR E6-XT — портативний тепловізор із матрицею 240 × 180 пікселів, діапазоном вимірювання від -20 до +550 °C, технологією FLIR MSX, Wi-Fi та цифровою камерою. Модель орієнтована на професійну температурну діагностику, коли важливі не лише числові показники температури, а й наочне відображення їх розподілу на поверхні досліджуваного об'єкта.
