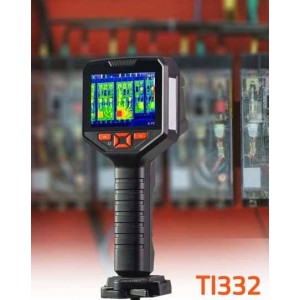

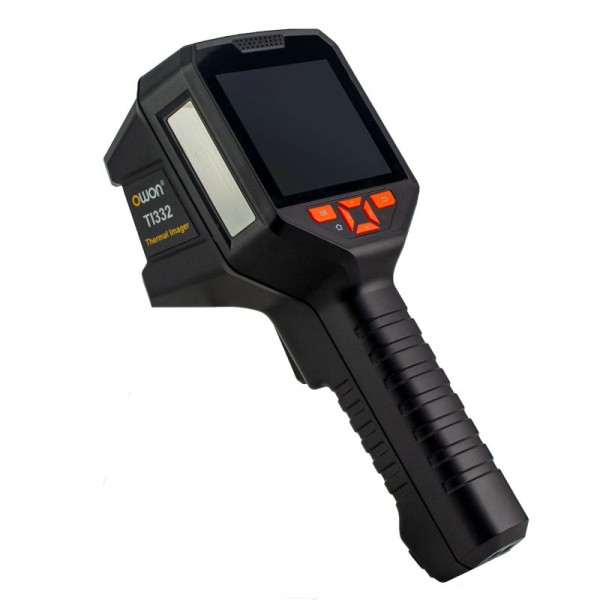

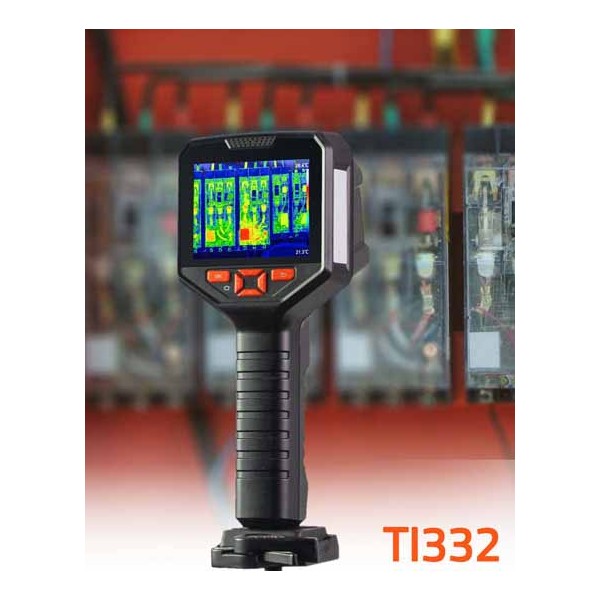

Інфрачервоний тепловізор TI322

Інфрачервоний тепловізор TI322 — портативний вимірювальний прилад для безконтактного контролю температури та візуалізації теплового розподілу на поверхні об’єктів. Модель оснащена інфрачервоною матрицею з роздільною здатністю 220×160 точок, працює в температурному діапазоні від -20 °C до +350 °C та дає змогу швидко знаходити ділянки перегрівання, теплові втрати, порушення теплоізоляції й інші температурні аномалії.

TI322 підходить для технічної діагностики в будівництві, енергетиці, електротехніці, машинобудуванні, сервісному обслуговуванні та інших сферах, де важливо оцінювати температуру без прямого контакту з об’єктом. Поле зору 35° по горизонталі та 26° по вертикалі допомагає контролювати як окремі компоненти, так і більші ділянки обладнання або конструкцій.

Основні сфери застосування TI322

Тепловізор може використовуватися для пошуку тепловтрат у будівлях, локалізації місць витоку тепла та оцінювання стану теплоізоляційних матеріалів. Під час обстеження систем опалення й вентиляції прилад дає змогу побачити нерівномірність нагрівання, визначити проблемні ділянки радіаторів, трубопроводів, теплої підлоги, вентиляційних каналів і систем кондиціонування.

В електриці та енергетиці TI322 допомагає виявляти зони підвищеного нагрівання, потенційно проблемні контакти, перегріті з’єднання та інші ділянки з нетиповою температурою. Під час ремонту електроніки теплове зображення може використовуватися для контролю нагрівання елементів на друкованих платах. У механіці та машинобудуванні тепловізійний контроль застосовують для пошуку температурних аномалій у вузлах, зокрема для діагностики можливих дефектів підшипників.

Прилад також дає змогу знімати тепловий профіль об’єкта та зберігати результати для подальшого аналізу. Поєднання інфрачервоної камери, камери видимого світла та режимів накладання зображень спрощує прив’язку температурної аномалії до конкретної деталі або ділянки об’єкта.

Особливості інфрачервоного тепловізора TI322

Модель має інфрачервону роздільну здатність 220×160 точок і теплову чутливість 70 мК при 25 °C. Частота кадрів становить 9 Гц. Для вимірювання доступні максимальна та мінімальна температура, центральна точка й температура вибраної зони. Похибка вимірювання становить ±2 °C або ±2%.

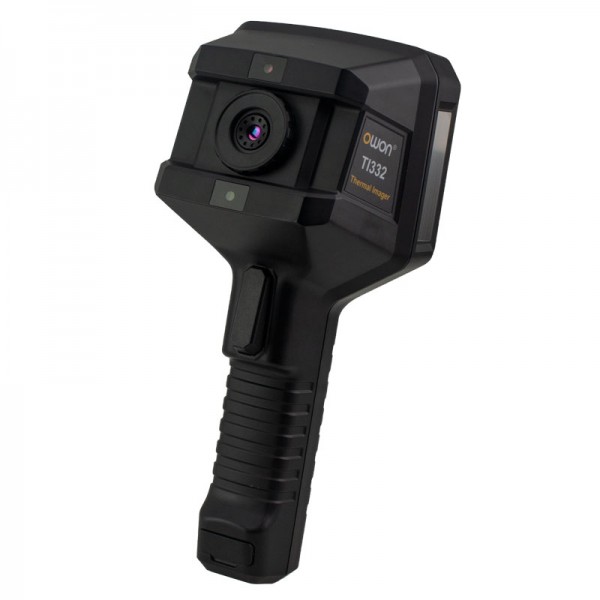

Вбудована камера видимого світла має роздільну здатність 640×480 точок і частоту кадрів 25 Гц. Підтримується LED-підсвічування. Для перегляду результатів передбачено дисплей розміром 8,9 см. Користувач може працювати з термограмою, звичайним зображенням у видимому спектрі, режимом «картинка в картинці», контурним поєднанням і накладанням інфрачервоного та видимого зображень.

Технічні характеристики

Зберігання та аналіз даних

Вбудована пам’ять тепловізора TI322 розрахована на зберігання понад 20 000 зображень. Прилад підтримує одночасне збереження термограм, фотографій у видимому світлі та комбінованих зображень. Такий підхід зручний під час технічних обстежень: оператор може не лише зафіксувати температурний розподіл, а й зберегти звичайне фото об’єкта для подальшої ідентифікації проблемної ділянки.

Формат TIFF дає змогу використовувати збережені матеріали для подальшого аналізу температурного поля. Підтримка програмного забезпечення для Windows і Android розширює можливості роботи з результатами вимірювань, а інтерфейс USB Type-C використовується як для передавання даних, так і для заряджання вбудованого акумулятора.

Автономна робота та захист

TI322 оснащений вбудованим акумулятором ємністю 5000 мА·год. Заявлений час роботи становить понад 4 години при температурі 25 °C. Для заряджання рекомендовано використовувати універсальний USB-зарядний пристрій із параметрами +5 В і струмом не менше 2 А. Ступінь захисту корпусу IP54 підходить для використання приладу під час технічних оглядів і діагностичних робіт у виробничих та сервісних умовах.

Робочий температурний діапазон самого приладу становить від -20 °C до +60 °C, а температура зберігання — від -40 °C до +85 °C. Розміри тепловізора — 230 × 100 × 90 мм, маса нетто — 420 г. Завдяки портативному формату TI322 зручно використовувати для виїзної діагностики та регулярного контролю обладнання.

Комплект постачання

У комплект входять інфрачервона камера-тепловізор TI322 — 1 шт., сумка для перенесення — 1 шт., зарядний пристрій — 1 шт., кабель USB — 1 шт. та інструкція з експлуатації — 1 шт. Сумка полегшує транспортування приладу та комплектних аксесуарів між об’єктами або робочими майданчиками.

Коефіцієнт випромінювання матеріалів

Для коректного тепловізійного контролю важливо враховувати коефіцієнт випромінювання поверхні. Для різних матеріалів він відрізняється, тому під час вимірювань слід орієнтуватися на тип контрольованої поверхні.

Чому TI322 зручний для технічної діагностики

Поєднання інфрачервоного зображення, звичайної камери та кількох режимів відображення допомагає швидше інтерпретувати результат обстеження. Користувач може побачити температурну картину, зіставити її з реальною сценою та зберегти матеріали для звіту або повторного аналізу. Це особливо корисно під час обстеження електрообладнання, будівельних конструкцій, систем опалення, вентиляції, кондиціонування та механічних вузлів.

Температурний діапазон від -20 °C до +350 °C охоплює значну частину типових завдань технічного тепловізійного контролю. Вимірювання максимальної, мінімальної та центральної температури, а також температури вибраної зони дає змогу не обмежуватися лише візуальним пошуком контрастних ділянок, а отримувати кількісні температурні дані без контакту з поверхнею.

Інфрачервоний тепловізор TI322 може застосовуватися як робочий інструмент для регулярних профілактичних оглядів, пошуку несправностей і документування теплового стану об’єктів. Компактні розміри, автономне живлення, вбудована пам’ять, USB Type-C та підтримка передавання даних роблять модель практичною для стаціонарної та виїзної діагностики.
