Зварювальний апарат для термопар TL-WELD

TL-WELD — спеціалізований апарат для зварювання термопар і тонкого дроту, призначений для виготовлення якісних термопарних спаїв, з’єднання тонких провідників між собою, а також приєднання дроту до металевих поверхонь. Прилад орієнтований на виробників температурних датчиків, випробувальні та дослідницькі лабораторії, сервісні підрозділи й підприємства, де необхідно регулярно виготовляти термопари з відкритим робочим спаєм або виконувати точні зварювальні операції з тонким дротом.

Модель дає змогу працювати з дротом діаметром до 1,1 мм і забезпечує регульовану енергію зварювання в діапазоні від 0 до 60 Дж. Завдяки цьому оператор може підбирати режим відповідно до діаметра та особливостей провідника. Продуктивність становить щонайменше 5–10 зварювань за хвилину, що робить TL-WELD придатним не лише для одиничних лабораторних робіт, а й для регулярного виготовлення термопарних з’єднань.

Призначення TL-WELD

Основне призначення TL-WELD — формування робочого спаю термопари. Під час виготовлення датчика два термоелектродні провідники необхідно надійно з’єднати в зоні вимірювання температури. Якість цього з’єднання безпосередньо впливає на механічну цілісність термопари та стабільність її роботи. TL-WELD дозволяє створювати компактний зварний спай без застосування припою та додаткових матеріалів у зоні з’єднання.

Апарат особливо корисний у ситуаціях, коли для випробувань потрібно підготувати велику кількість термопар з відкритим спаєм. Такі датчики застосовують для багатоточкового контролю температури дослідних зразків, поверхонь, вузлів і конструкцій. Можливість самостійно виготовляти робочі спаї дає змогу швидко готувати термопари потрібної довжини без необхідності щоразу використовувати готові датчики.

TL-WELD не обмежується лише роботою з термопарами. Конструкція апарата дозволяє застосовувати його для інших операцій, де потрібно зварювати тонкі провідники між собою або приєднувати їх до металевої поверхні. Це розширює сферу використання приладу в лабораторних, дослідницьких і виробничих задачах, пов’язаних з тонким дротом.

Регульована енергія зварювання до 60 Дж

Однією з ключових характеристик TL-WELD є регульований вихід енергії 0–60 Дж. Регулювання дає можливість узгодити імпульс зварювання з конкретним дротом. Для тонших провідників потрібна менша енергія, тоді як для більшого діаметра може знадобитися потужніший імпульс. Такий підхід дозволяє оператору не працювати з одним фіксованим режимом, а налаштовувати апарат під конкретне завдання.

Максимальний підтримуваний діаметр дроту становить 1,1 мм (0,043"). Цей параметр визначає верхню межу провідників, з якими розрахований працювати TL-WELD. Для практичного застосування важливо враховувати не лише діаметр, а й матеріал провідника та необхідну якість з’єднання, підбираючи енергію зварювання відповідно до конкретної операції.

Зварювання із захистом аргоном

TL-WELD оснащений можливістю подавання аргону в зону зварювання. При цьому для отримання термопарного спаю використання аргону не є обов’язковою умовою: апарат дозволяє виконувати зварювання і без захисного газу. Якщо аргон підключений, безпосередньо перед зварювальним імпульсом виконується короткочасне продування зони з’єднання.

Захисне газове середовище допомагає зменшити вплив атмосферного повітря на ділянку зварювання у момент формування спаю. Такий режим може бути важливим під час робіт, де потрібна стабільна якість з’єднання та чиста зона зварювання. Для підключення газу в комплекті передбачений відповідний шланг.

Керування з передньої панелі або педаллю

Керувати зварюванням можна безпосередньо з передньої панелі TL-WELD або за допомогою ножної педалі. Педаль особливо зручна, коли оператору потрібно одночасно точно утримувати тонкі провідники та контролювати їх положення відносно електрода. У такій ситуації запуск зварювального циклу ногою звільняє руки та спрощує роботу з дрібними деталями.

Для використання TL-WELD не потрібні спеціальні складні навички зварника. Конструкція приладу орієнтована на підготовку термопарних спаїв у лабораторних і виробничих умовах, а основні операції можна освоїти після практичного ознайомлення з апаратом. Водночас під час роботи необхідно дотримуватися правил електробезпеки та використовувати засоби захисту очей.

Технічні характеристики TL-WELD

Комплектація

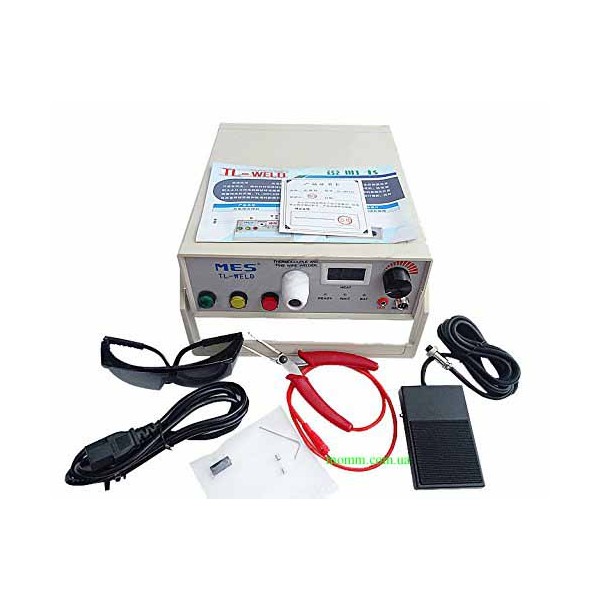

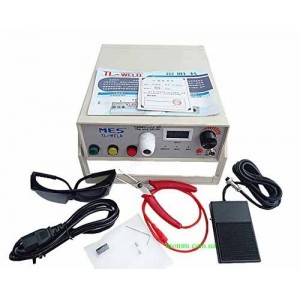

У стандартний комплект TL-WELD входять необхідні для початку роботи приладдя: затискач для утримання дроту з кабелем, захисні окуляри, збільшувальна лінза для роботи з дрібними з’єднаннями, вугільні електроди, запасний запобіжник 2 А, шланг для аргону, кабель живлення та ножна педаль керування. Така комплектація дозволяє організувати робоче місце для виготовлення термопар і виконання операцій з тонкими провідниками без необхідності окремо підбирати базове оснащення.

Зручність для лабораторій і виробництва датчиків

TL-WELD може бути корисним там, де термопари виготовляються або відновлюються регулярно. Для виробника температурних датчиків це інструмент для формування робочого спаю під час складання термопари. Для лабораторії — можливість самостійно підготувати необхідну кількість датчиків для експерименту, випробування або багатоточкового вимірювання температури. Для сервісного чи інженерного підрозділу — компактний апарат для робіт з тонкими провідниками без використання громіздкого зварювального обладнання.

Габарити корпусу становлять 220 × 120 × 250 мм, маса — 4 кг. Такі розміри дозволяють встановити апарат на лабораторному або виробничому столі, а також за потреби переміщувати його між робочими зонами. Максимальна споживана потужність становить 170 ВА.

Як виконується зварювання термопари

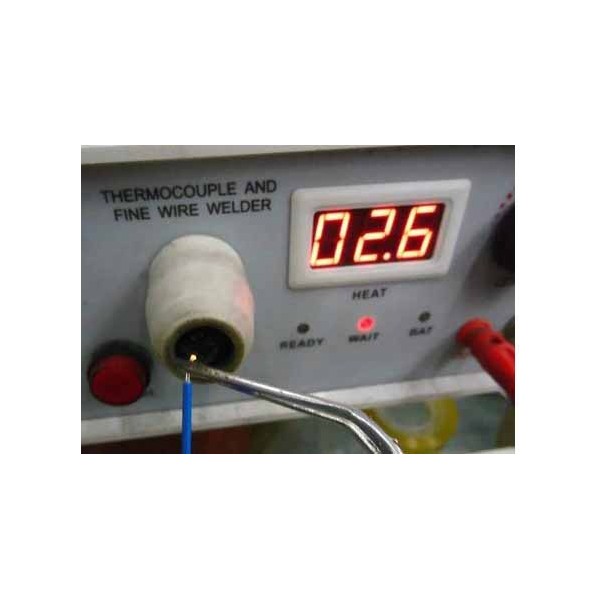

Перед зварюванням кінці термоелектродних провідників готують до формування спаю, після чого утримують у робочій зоні за допомогою відповідного затискача. Оператор встановлює необхідний рівень енергії та підводить підготовлений провідник до електрода. Після запуску зварювального циклу формується компактне з’єднання, яке утворює робочий спай термопари.

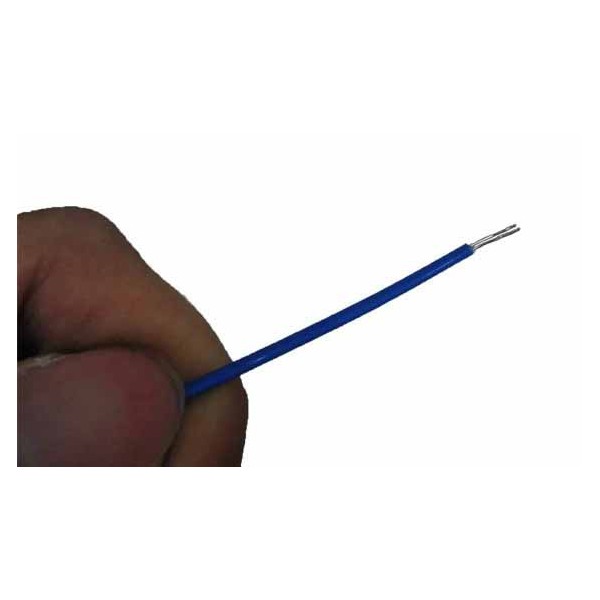

Якщо до TL-WELD підключений аргон, апарат виконує коротке продування безпосередньо перед зварюванням. Керувати запуском можна педаллю, що особливо зручно під час точного позиціонування тонких провідників. Після зварювання отриманий спай перевіряють візуально та, за необхідності, контролюють його механічну міцність і працездатність у складі термопари.

Для яких завдань підходить TL-WELD

Зварювальний апарат TL-WELD доцільно використовувати для виготовлення термопар з відкритим робочим спаєм, підготовки датчиків для дослідницьких і випробувальних установок, багатоточкового вимірювання температури, з’єднання тонких дротів та виконання інших робіт з провідниками діаметром до 1,1 мм. Прилад поєднує регульовану енергію зварювання, можливість роботи із захисним аргоном і зручне керування педаллю.

TL-WELD буде актуальним для лабораторій, виробників температурних датчиків, дослідницьких центрів і технічних служб, яким важливо самостійно виготовляти термопарні спаї та оперативно готувати датчики під конкретне вимірювальне завдання. Модель розрахована на регулярну роботу з тонкими провідниками та дозволяє контролювати параметри зварювання відповідно до конкретного діаметра дроту.

Переваги зварювального апарата TL-WELD

Серед ключових особливостей TL-WELD — регулювання енергії від 0 до 60 Дж, робота з дротом діаметром до 1,1 мм, продуктивність 5–10 зварювань за хвилину, можливість подавання аргону та керування ножним перемикачем. Апарат постачається з набором необхідного приладдя, включаючи затискач для дроту, захисні окуляри, збільшувальну лінзу, вугільні електроди, шланг для аргону, кабель живлення та педаль.

TL-WELD — практичне рішення для тих випадків, коли потрібно самостійно виготовляти термопари, формувати якісні робочі спаї та виконувати контрольоване зварювання тонкого дроту. Поєднання регульованої енергії, компактних габаритів і можливості роботи із захисним газом робить модель зручною для лабораторного та виробничого застосування.
