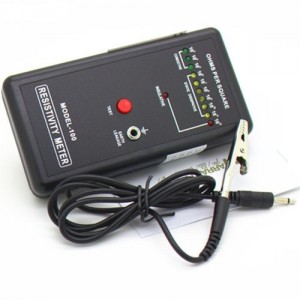

Вимірювач поверхневого опору SRM-100 для контролю антистатичних матеріалів

Вимірювач поверхневого опору SRM-100 — це компактний портативний прилад для перевірки електричного опору поверхонь і контролю властивостей матеріалів, які застосовуються в антистатичних зонах. Тестер дозволяє швидко оцінити, наскільки добре робоча поверхня, килимок, пакувальний матеріал, підлогове покриття або інший об’єкт проводить чи розсіює електростатичний заряд.

Прилад працює в широкому діапазоні від 1000 Ом до 10 ТОм і відображає результат за допомогою світлодіодних індикаторів. Тестова напруга становить 100 В, точність — 1/2 діапазону. Живлення здійснюється від батареї 9 В, завдяки чому SRM-100 можна використовувати без підключення до електромережі безпосередньо на робочому місці, у виробничому цеху, лабораторії, сервісному центрі або на складі електронних компонентів.

Вимірювач поверхневого опору SRM-100 буде корисним спеціалістам, які організовують і контролюють захищені від електростатичного розряду робочі зони. Прилад допомагає перевіряти антистатичні столи, гумові та вінілові килимки, підлогові покриття, пакети, контейнери, захисні матеріали, робочі поверхні та інші елементи ESD-інфраструктури.

Завдяки простому керуванню та наочній LED-індикації тестер не потребує складного налаштування. Користувач розміщує прилад на досліджуваній поверхні, запускає вимірювання та отримує результат у відповідному діапазоні опору. Такий формат зручний для регулярного оперативного контролю матеріалів і виявлення поверхонь, які втратили необхідні антистатичні властивості.

Основні можливості SRM-100

• вимірювання поверхневого опору матеріалів;
• діапазон вимірювання від 1000 Ом до 10 ТОм;
• тестова напруга 100 В;
• точність 1/2 діапазону;
• відображення результатів за допомогою світлодіодних індикаторів;
• перевірка антистатичних, струмопровідних і високоомних поверхонь;
• контроль килимків, столів, підлогових покриттів і пакувальних матеріалів;

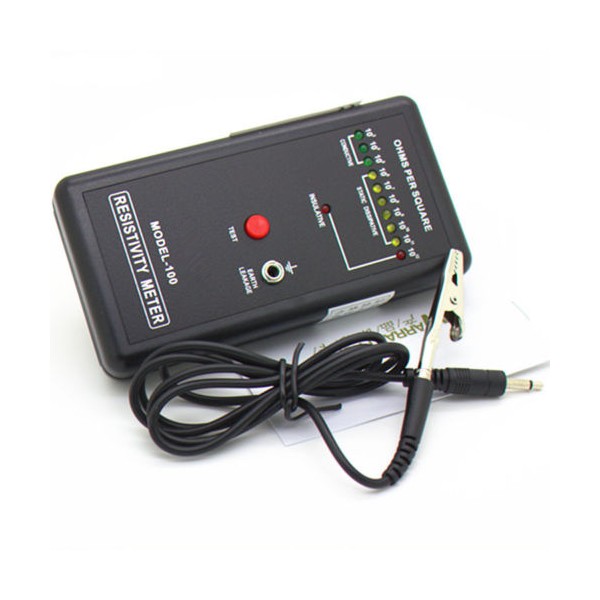

• можливість підключення проводу заземлення з крокодилом;
• автономне живлення від батареї 9 В;
• робоча температура 0...50 °C;
• компактні розміри 13,7 × 7,6 × 3 см;
• маса 200 г;
• зручність для мобільного та стаціонарного ESD-контролю.

Призначення вимірювача поверхневого опору

Електростатичний заряд може накопичуватися на робочих поверхнях, одязі, пакувальних матеріалах, пластикових деталях і тілі людини. У звичайному побутовому середовищі невеликий розряд часто залишається лише неприємним відчуттям, але під час виробництва, ремонту або зберігання електронних компонентів він може створювати реальну небезпеку для чутливих напівпровідникових пристроїв.

Для зменшення ризику використовуються спеціальні антистатичні матеріали, які проводять або контрольовано розсіюють заряд. Проте їхні властивості можуть змінюватися внаслідок забруднення, зношування, механічного пошкодження, впливу мийних засобів, вологості та тривалої експлуатації.

SRM-100 дозволяє перевірити фактичний опір поверхні та визначити, чи зберігає матеріал необхідні електричні характеристики. Регулярний контроль допомагає своєчасно виявляти проблемні ділянки й замінювати або обслуговувати елементи антистатичного захисту до того, як вони стануть причиною пошкодження електроніки.

Діапазон вимірювання від 1000 Ом до 10 ТОм

Діапазон вимірювання SRM-100 становить від 1000 Ом до 10 ТОм. Такий широкий інтервал дозволяє перевіряти матеріали з дуже різними електричними властивостями — від відносно добре провідних поверхонь до високоомних ізоляційних матеріалів.

Нижня межа 1000 Ом дає змогу контролювати поверхні з низьким електричним опором. Верхня межа 10 ТОм дозволяє виявляти матеріали, які практично не забезпечують відведення статичного заряду та поводяться як ізолятори.

Під час аналізу результату необхідно враховувати призначення конкретного матеріалу. Низький опір не завжди є перевагою, оскільки надто швидке відведення заряду в окремих умовах також може бути небажаним. Оцінювання слід проводити відповідно до вимог робочої зони, внутрішнього регламенту підприємства та характеристик матеріалу.

Вимірювач показує діапазон опору за допомогою світлодіодної шкали. Це дозволяє швидко класифікувати поверхню без необхідності аналізувати довге цифрове значення з великою кількістю нулів.

Тестова напруга 100 В

Тестова напруга SRM-100 становить 100 В. Вона використовується приладом для формування контрольного електричного поля між вимірювальними контактами та визначення опору досліджуваної поверхні.

Високий опір антистатичних і діелектричних матеріалів складно коректно оцінити за допомогою звичайного побутового мультиметра. Спеціалізований тестер застосовує тестову напругу та схему вимірювання, адаптовану до роботи у високоомному діапазоні.

Під час використання приладу не потрібно торкатися вимірювальних контактів або досліджуваної ділянки руками. Контакт пальців може створити додатковий шлях струму та вплинути на результат. Поверхня перед тестуванням повинна бути чистою, сухою та стабільною.

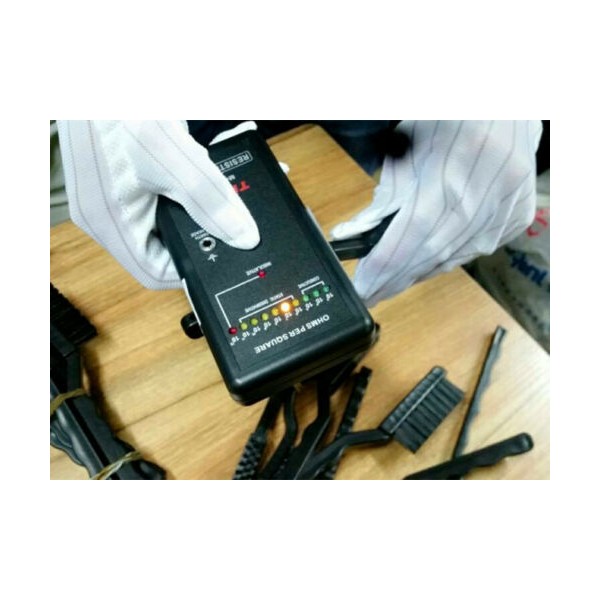

Світлодіодна індикація результатів

Результати вимірювання відображаються за допомогою світлодіодних індикаторів. Кожен індикатор відповідає певному діапазону поверхневого опору. Користувач може швидко побачити, до якої категорії належить досліджуваний матеріал.

Світлодіодна шкала особливо зручна під час серійної перевірки великої кількості поверхонь. Не потрібно щоразу записувати точне числове значення: достатньо визначити діапазон і порівняти його з допустимими межами для конкретного об’єкта.

Такий спосіб індикації також зменшує ризик помилки під час читання дуже великих значень опору. Діапазони від 1000 Ом до 10 ТОм охоплюють багато порядків величини, тому логарифмічна світлодіодна індикація є практичним рішенням для оперативного ESD-контролю.

Точність 1/2 діапазону

Точність SRM-100 зазначена як 1/2 діапазону. Прилад призначений насамперед для визначення діапазону поверхневого опору та класифікації матеріалу, а не для високоточного лабораторного вимірювання з відображенням детального числового результату.

Це важливо враховувати під час вибору обладнання. SRM-100 підходить для регулярної перевірки робочих поверхонь, швидкого аудиту ESD-зони та виявлення очевидних відхилень. Для метрологічних досліджень або документованих вимірювань із високою точністю може знадобитися спеціалізована лабораторна система з зовнішніми електродами та детальним цифровим відображенням.

Водночас формат 1/2 діапазону є зручним для практичних завдань, де необхідно визначити, чи є матеріал провідним, розсіювальним або високоомним, а також виявити зміну його характеристик порівняно з попередньою перевіркою.

Технічні характеристики SRM-100

Перевірка антистатичних робочих килимків

Антистатичний килимок є одним із ключових елементів обладнаного робочого місця для ремонту та складання електроніки. Він повинен забезпечувати контрольоване відведення електростатичного заряду від деталей, інструменту та оператора.

З часом поверхня килимка може забруднюватися флюсом, пилом, мастилами, залишками клейких матеріалів і звичайними побутовими мийними засобами. Це здатне змінити його електричні характеристики. SRM-100 дозволяє перевірити декілька точок килимка та виявити локальні ділянки з підвищеним або зниженим опором.

Для об’єктивного контролю варто проводити вимірювання в однакових умовах і фіксувати результати. Якщо показання суттєво відрізняються на різних ділянках, поверхню потрібно очистити рекомендованим засобом і повторити тестування.

Контроль антистатичних підлогових покриттів

Спеціальні підлогові покриття застосовуються у виробничих приміщеннях, лабораторіях, серверних, складальних цехах і зонах зберігання електронних компонентів. Вони повинні забезпечувати стабільне відведення заряду від взуття, візків та обладнання.

Вимірювання поверхневого опору допомагає оцінювати стан покриття після монтажу, очищення, ремонту або тривалої експлуатації. Перевірку бажано виконувати в декількох точках, зокрема поблизу робочих місць, проходів, входів і ділянок із найбільшим механічним навантаженням.

Якщо поверхня має неоднорідну структуру, одиничне вимірювання може бути недостатнім. Для формування об’єктивного висновку потрібно порівнювати результати на різних ділянках і враховувати вимоги до конкретного типу покриття.

Перевірка пакувальних матеріалів

Електронні плати, мікросхеми, датчики та інші чутливі компоненти часто зберігаються в антистатичних пакетах, контейнерах або лотках. Зовнішній вигляд такого пакування не завжди дозволяє визначити його фактичні властивості.

SRM-100 можна використовувати для порівняльної перевірки поверхневого опору пакетів, плівок, пластикових контейнерів і прокладних матеріалів. Це допомагає відрізняти звичайний ізоляційний пластик від матеріалу з антистатичними або розсіювальними властивостями.

Під час тестування тонкої плівки її потрібно розмістити на стабільній рівній основі. Складки, вигини, волога та забруднення можуть впливати на контакт і результат.

Контроль робочих столів і стелажів

У ESD-зоні значення має не лише спеціальний килимок, а й загальний стан столу, полиць, стелажів і місць зберігання компонентів. Поверхня може мати антистатичне покриття або бути підключеною до системи заземлення через спеціальні елементи.

За допомогою SRM-100 можна регулярно перевіряти, чи не змінилися властивості поверхні після ремонту, фарбування, очищення або заміни окремих деталей. Провід заземлення з крокодилом, який входить до комплекту, може використовуватися для передбачених методик контролю заземленої поверхні.

Перед тестуванням необхідно ознайомитися з інструкцією та схемою підключення. Неправильне з’єднання із захисним провідником або випадковою металевою конструкцією може призвести до некоректного результату.

Застосування у виробництві електроніки

Під час складання електронних плат використовуються компоненти, чутливі до електростатичного розряду. Пошкодження не завжди проявляється одразу: компонент може пройти первинний тест, але мати приховану деградацію та вийти з ладу під час подальшої експлуатації.

Регулярна перевірка антистатичних поверхонь є частиною профілактичного контролю робочого середовища. SRM-100 допомагає оперативно перевіряти столи, килимки, полиці, контейнери та інші матеріали, які контактують із електронними виробами.

Прилад може використовуватися під час внутрішніх аудитів, запуску нового робочого місця, планового технічного обслуговування та після заміни антистатичного покриття.

Застосування в сервісних центрах

Майстерні з ремонту смартфонів, комп’ютерів, промислової електроніки, медичного обладнання та приладів автоматики також потребують захисту від статичної електрики. У невеликому сервісному центрі антистатичний килимок може використовуватися щодня та швидко забруднюватися.

SRM-100 дозволяє перевірити його стан без складного лабораторного обладнання. Майстер може оцінити поверхню після очищення, переконатися у відсутності високоомних ділянок і контролювати матеріали, які використовуються для зберігання плат та компонентів.

Компактні розміри 13,7 × 7,6 × 3 см і маса 200 г дозволяють зберігати тестер у сервісній шафі або переносити між робочими місцями.

Використання на складах електронних компонентів

На складах важливо контролювати не лише пакування, а й поверхні стелажів, робочих столів, контейнерів і зон комплектування замовлень. Невідповідний матеріал може накопичувати заряд під час переміщення коробок, пакетів або пластикових лотків.

Вимірювач SRM-100 допомагає виконувати вибірковий контроль і виявляти матеріали, які не відповідають прийнятим вимогам підприємства. Особливо корисною є перевірка після закупівлі нової партії пакування або зміни постачальника.

Автономне живлення від батареї 9 В

Прилад живиться від батареї 9 В типу «Крона». Такий формат не потребує мережевого адаптера та дозволяє виконувати вимірювання в будь-якій частині виробничого приміщення.

Перед початком роботи потрібно перевірити стан елемента живлення. Розряджена батарея може впливати на стабільність тестової напруги та індикацію. Якщо прилад довго не використовується, батарею бажано вийняти, щоб уникнути пошкодження контактів унаслідок протікання електроліту.

Для заміни слід використовувати справний елемент живлення 9 В і дотримуватися полярності. Не рекомендується змішувати старі та нові елементи або використовувати батарею з механічними пошкодженнями.

Робоча температура 0...50 °C

SRM-100 можна використовувати за температури від 0 до 50 °C. Це охоплює типові умови виробничих приміщень, лабораторій, сервісних центрів і складів.

Температура та вологість можуть впливати не лише на електроніку приладу, а й на властивості досліджуваного матеріалу. Тому для порівняння результатів бажано виконувати перевірки за подібних кліматичних умов.

Після перенесення приладу з холодного приміщення в тепле потрібно дочекатися вирівнювання температури. Конденсат на вимірювальних контактах або поверхні може спотворити показання.

Підготовка поверхні до вимірювання

Перед перевіркою поверхня повинна бути сухою та очищеною від видимого пилу, вологи, мастила й металевих частинок. Не слід використовувати випадкові побутові мийні засоби безпосередньо перед тестом, оскільки вони можуть залишати провідну або ізоляційну плівку.

Прилад і матеріал бажано витримати в однакових умовах протягом достатнього часу. Під час вимірювання поверхня повинна лежати рівно та не переміщуватися.

Не торкайтеся руками ділянки між контактами. Опір тіла та волога на шкірі можуть створити додатковий електричний шлях і змінити результат.

Загальний порядок вимірювання

1. Перевірте цілісність корпусу та вимірювальних контактів.
2. Встановіть справну батарею 9 В.
3. Очистіть і висушіть досліджувану поверхню.
4. Розмістіть SRM-100 на рівній ділянці матеріалу.
5. Не торкайтеся контактів і зони вимірювання руками.
6. Запустіть тест відповідно до інструкції приладу.
7. Дочекайтеся стабілізації світлодіодної індикації.
8. Зафіксуйте діапазон поверхневого опору.
9. Повторіть вимірювання в декількох точках.
10. Порівняйте результати з вимогами до конкретного матеріалу.
11. Після завершення вимкніть прилад.

Чому потрібно виконувати декілька вимірювань

Поверхня може бути неоднорідною через зношування, забруднення, різну товщину покриття або локальні пошкодження. Одне вимірювання показує стан лише конкретної ділянки.

Для килимків і столів рекомендується перевіряти центр, краї, місця постійної роботи та ділянки біля точки заземлення. Для підлоги варто контролювати проходи, робочі зони та місця встановлення обладнання.

Серія вимірювань допомагає виявити локальну проблему, яку можна не помітити під час одиничного тесту. Результати бажано записувати в журнал із зазначенням дати, місця та умов перевірки.

Фактори, які впливають на результат

• температура та відносна вологість повітря;
• чистота досліджуваної поверхні;
• залишки мийних засобів;
• стан і заряд батареї 9 В;
• якість контакту вимірювальних електродів;
• структура та товщина матеріалу;
• наявність заземленої металевої основи;
• торкання поверхні руками;
• тривалість стабілізації показань;
• механічне зношування антистатичного покриття.

Важливі обмеження SRM-100

Прилад призначений для вимірювання поверхневого опору матеріалів. Він не є універсальним мультиметром, мегомметром або тестером напруги та не повинен використовуватися для перевірки електричних мереж.

Не підключайте SRM-100 до активних електричних кіл, розеток, силових шин або обладнання під напругою. Тестова напруга 100 В формується самим приладом для вимірювання високоомних поверхонь.

Точність 1/2 діапазону означає, що тестер призначений для діапазонної оцінки. Не слід використовувати його там, де потрібне прецизійне числове вимірювання або офіційна метрологічна атестація без додаткової перевірки методики.

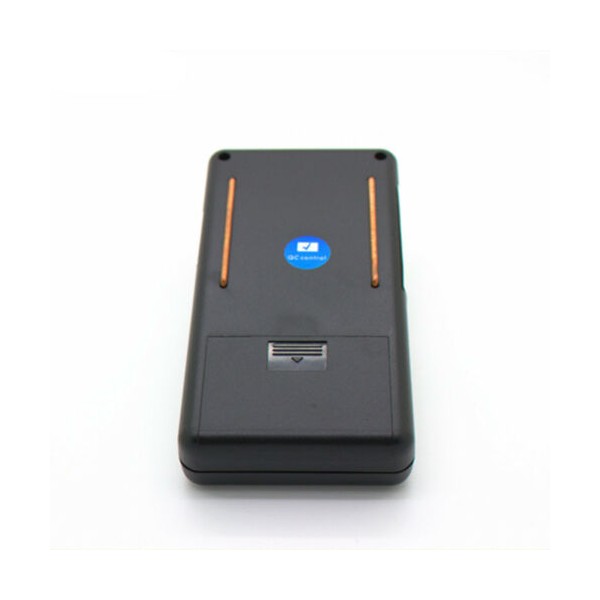

Догляд за вимірювальними контактами

Стан контактів впливає на повторюваність вимірювання. На них не повинно бути пилу, окиснення, мастила або залишків матеріалу.

Очищення потрібно виконувати м’яким безворсовим матеріалом. Не рекомендується застосовувати наждачний папір, металеві щітки та агресивні розчинники, які можуть пошкодити контактну поверхню або корпус.

Після роботи прилад потрібно зберігати в сухому місці, захищеному від механічних ударів. Не ставте на корпус важкі предмети та не допускайте падіння тестера.

Комплектація SRM-100

Сфери застосування вимірювача SRM-100

• виробництво електронних плат і пристроїв;
• ремонт смартфонів, комп’ютерів та промислової електроніки;
• контроль антистатичних робочих столів;
• перевірка гумових і вінілових ESD-килимків;
• тестування антистатичних підлогових покриттів;
• перевірка пакетів, контейнерів і пакувальних матеріалів;
• контроль полиць і стелажів на складах електроніки;
• внутрішній аудит ESD-зон;
• перевірка нових антистатичних матеріалів;
• контроль поверхонь після очищення або ремонту;
• навчальні лабораторії з електроніки;
• сервісне обслуговування захищених робочих місць.

Для кого призначений SRM-100

Купити вимірювач поверхневого опору SRM-100 доцільно:

• інженерам з ESD-контролю;
• спеціалістам відділів якості;
• майстрам сервісних центрів;
• виробникам електроніки;
• працівникам складальних ліній;
• лабораторіям і навчальним закладам;
• складам електронних компонентів;
• підприємствам із захищеними ESD-зонами;
• системним адміністраторам і технічним спеціалістам;
• майстрам, які працюють із чутливими електронними компонентами.

Поширені запитання про SRM-100

Що вимірює SRM-100?

Прилад призначений для вимірювання поверхневого опору матеріалів.

Який діапазон вимірювання?

Діапазон становить від 1000 Ом до 10 ТОм.

Яка тестова напруга використовується?

Тестова напруга становить 100 В.

Як відображається результат?

Результат показується за допомогою світлодіодних індикаторів.

Яка точність приладу?

Точність становить 1/2 діапазону.

Від чого живиться тестер?

Живлення здійснюється від батареї 9 В.

Яка робоча температура?

Робочий температурний діапазон становить 0...50 °C.

Які розміри SRM-100?

Розміри становлять 13,7 × 7,6 × 3 см.

Яка маса приладу?

Маса становить 200 г.

Чи можна перевіряти антистатичні килимки?

Так. Це одне з основних практичних застосувань SRM-100.

Чи підходить тестер для підлогових покриттів?

Так, прилад можна використовувати для оперативної перевірки поверхневого опору антистатичної підлоги в різних точках.

Чи можна перевіряти пакети для електронних компонентів?

Так. SRM-100 дозволяє оцінювати поверхневий опір антистатичних пакетів, плівок і контейнерів.

Чи показує прилад точне цифрове значення?

Ні. Результат відображається світлодіодними індикаторами за відповідними діапазонами опору.

Чи можна використовувати SRM-100 як мегомметр?

Ні. Прилад спеціально призначений для перевірки поверхневого опору матеріалів і не замінює універсальний вимірювач опору ізоляції.

Чи входить батарея до комплекту?

Так. До комплекту входить 1 батарея типу «Крона».

Чи входить провід заземлення?

Так. У комплекті є 1 провід заземлення з крокодилом.

Переваги вимірювача поверхневого опору SRM-100

SRM-100 поєднує широкий діапазон вимірювання, просте керування та компактний корпус. Користувач може швидко перевірити поверхню без складного налаштування та окремого мережевого живлення.

Діапазон від 1000 Ом до 10 ТОм дозволяє працювати з матеріалами різних типів. Світлодіодна індикація спрощує класифікацію результатів, а тестова напруга 100 В забезпечує перевірку високоомних поверхонь.

Живлення від батареї 9 В робить прилад мобільним. Розміри 13,7 × 7,6 × 3 см і маса 200 г дозволяють легко переносити його між робочими зонами та зберігати разом з іншим обладнанням для ESD-контролю.

Купити вимірювач поверхневого опору SRM-100 в Україні

Замовити SRM-100 варто для регулярної перевірки антистатичних матеріалів, організації захищених робочих місць і внутрішнього контролю ESD-зон. Прилад підійде виробничим підприємствам, сервісним центрам, лабораторіям, складам електронних компонентів і майстрам, які працюють із чутливою електронікою.

Перед покупкою переконайтеся, що формат діапазонної світлодіодної індикації відповідає вашим завданням. SRM-100 вимірює поверхневий опір у межах від 1000 Ом до 10 ТОм, використовує тестову напругу 100 В і має точність 1/2 діапазону.

Вимірювач поверхневого опору SRM-100 стане практичним інструментом для перевірки ESD-килимків, підлогових покриттів, столів, пакувальних матеріалів та інших поверхонь. Регулярний контроль допомагає підтримувати ефективність антистатичного захисту та своєчасно виявляти матеріали, які втратили необхідні властивості.
