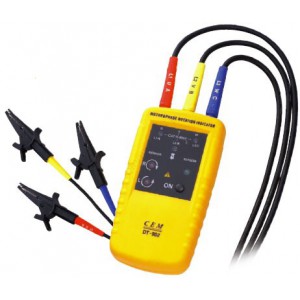

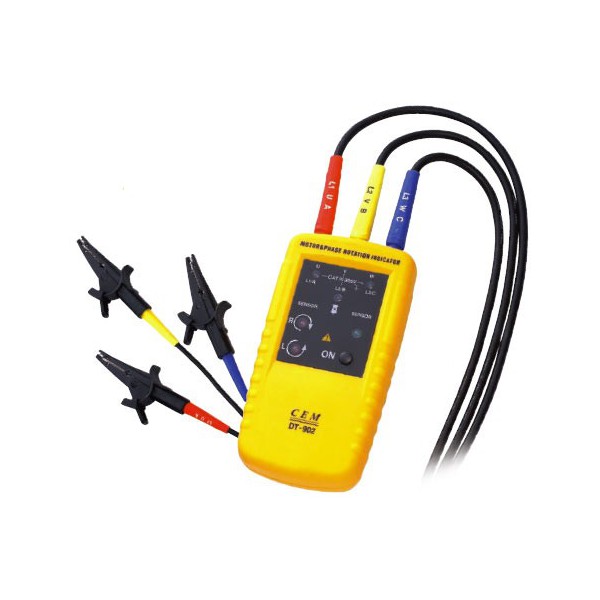

Тестер чергування фаз CEM DT-902

CEM DT-902 — портативний індикатор чергування фаз і напрямку обертання електродвигунів, який поєднує три основні функції в одному приладі. Він призначений для визначення напрямку обертального поля у трифазних системах, перевірки підключення обмоток електродвигуна та виявлення магнітного поля. Такий набір можливостей дає змогу використовувати один компактний тестер для кількох типових перевірок під час монтажу, підключення та обслуговування електричного обладнання.

Головне призначення DT-902 — допомогти визначити правильність чергування фаз у трифазній мережі та напрямок обертання. Це особливо важливо під час роботи з електродвигунами й приводами, де порядок підключення фаз пов’язаний із напрямком обертання. Прилад також дає змогу перевіряти підключення обмоток електродвигуна, тому може використовуватися під час встановлення, діагностики або повторного підключення обладнання.

Три функції в одному приладі

Тестер чергування фаз CEM DT-902 поєднує функції, які доповнюють одна одну під час роботи з трифазними системами та електродвигунами. Користувач може визначати напрямок обертального поля, перевіряти підключення двигуна та виявляти магнітне поле. Завдяки цьому прилад підходить для комплексної перевірки електричних підключень без необхідності використовувати кілька окремих тестерів для кожного завдання.

• Визначення чергування фаз. DT-902 дає змогу встановити напрямок обертального поля у трифазній системі та перевірити правильність фазування.

• Перевірка підключення електродвигуна. Прилад використовується для визначення підключення обмоток і напрямку обертання електродвигуна або приводу.

• Виявлення магнітного поля. Додаткова функція детектора магнітного поля розширює можливості тестера під час перевірки електричного обладнання.

Діапазони напруги та частоти

Для визначення напрямку обертання електродвигуна DT-902 працює в діапазоні напруги від 1 до 400 В. Під час перевірки фазування діапазон напруги становить від 120 до 400 В. Це дає змогу застосовувати тестер у межах параметрів, зазначених для контролю трифазних систем та електродвигунів.

Діапазон робочих частот становить від 2 до 400 Гц. Верхня межа 400 Гц є однією з особливостей DT-902, зазначених в описі моделі. Тестовий струм становить менше 3,5 мА. Сукупність цих параметрів дає змогу заздалегідь оцінити робочі можливості приладу та його відповідність характеристикам системи, яку необхідно перевірити.

Контроль трифазних систем

Під час монтажу або обслуговування трифазного обладнання важливо правильно визначити послідовність фаз. Зміна їх чергування може впливати на напрямок обертання підключеного електродвигуна. CEM DT-902 розроблений саме для такого типу перевірок: прилад дає змогу визначити напрямок обертального поля та проконтролювати фазування перед подальшою експлуатацією обладнання.

Функціональність тестера орієнтована на практичну роботу з електродвигунами, приводами та трифазними мережами. DT-902 можна застосовувати під час первинного підключення, після виконання ремонтних робіт або в ситуаціях, коли необхідно повторно перевірити напрямок обертання та підключення. Роботи мають виконуватися в межах установлених характеристик приладу та з дотриманням правил електробезпеки.

Перевірка електродвигунів і приводів

Важлива особливість DT-902 — можливість працювати не лише з фазуванням електричної мережі, а й безпосередньо з електродвигунами. Прилад призначений для визначення напрямку обертання та перевірки підключення обмоток двигуна. Це розширює сферу його використання під час монтажних і сервісних робіт з електричними приводами.

Така функція корисна, коли необхідно перевірити електродвигун перед введенням в експлуатацію, після ремонту або після зміни підключення. Можливість контролювати напрямок обертання допомагає отримати необхідну інформацію про систему до початку штатної роботи обладнання.

Виявлення магнітного поля

Окрім контролю фаз і перевірки електродвигунів, CEM DT-902 оснащений функцією виявлення магнітного поля. Саме тому модель представлена як прилад «3 в 1»: індикатор чергування фаз, засіб для перевірки підключення електродвигуна та детектор магнітного поля.

Поєднання цих можливостей в одному корпусі робить DT-902 зручним рішенням для фахівців, яким під час роботи необхідно виконувати кілька взаємопов’язаних перевірок. Замість окремого приладу лише для контролю фаз користувач отримує модель із розширеним набором функцій для роботи з трифазним електрообладнанням.

Електробезпека та захист

Для CEM DT-902 зазначена відповідність вимогам DIN, VDE 0411, IEC 61010 DIN та IEC 61557-7/EN 61557-7. Категорія захисту приладу — CAT III 600 V, а ступінь захисту корпусу — IP40. Ці параметри необхідно враховувати під час вибору тестера та визначення допустимих умов його застосування.

Максимальна робоча висота становить 2000 м, а діапазон робочої температури — від 0 до +40 °C. Зазначені характеристики визначають умови експлуатації DT-902. Перед початком перевірок слід переконатися, що умови роботи та параметри електричної системи відповідають заявленим можливостям приладу.

Живлення тестера DT-902

Індикатор чергування фаз DT-902 живиться від батареї 9 В. За інформацією в описі товару, середній строк роботи батареї становить приблизно один рік. Елемент живлення входить до комплекту постачання разом з іншими необхідними аксесуарами.

Автономне батарейне живлення відповідає портативному формату приладу. Тестер можна переносити разом з іншим вимірювальним оснащенням та використовувати в різних місцях проведення монтажних або сервісних робіт без необхідності підключати його власну електроніку до зовнішнього джерела живлення.

Компактний корпус

Згідно з технічним описом товару, габарити CEM DT-902 становлять 130 × 69 × 32 мм, а маса — 130 г. Компактні розміри зручні для переносного вимірювального приладу та дають змогу зберігати його разом з іншим електротехнічним інструментом.

Корпус має ступінь захисту IP40. Формат ручного тестера добре відповідає завданням, де необхідно послідовно виконувати перевірки в різних точках електричної системи. При цьому компактний корпус поєднує всі три заявлені функції DT-902.

Технічні характеристики CEM DT-902

Комплектація CEM DT-902

Комплект постачання включає основний прилад та оснащення, необхідне для виконання передбачених виробником перевірок:

• індикатор CEM DT-902 — 1 шт.;

• вимірювальні щупи — 3 шт.;

• затискачі типу «крокодил» — 3 шт.;

• батарея 9 В — 1 шт.;

• інструкція з експлуатації — 1 шт.

Для яких завдань призначений DT-902

CEM DT-902 орієнтований на користувачів, яким потрібен спеціалізований тестер для роботи з трифазними системами та електродвигунами. Його функції відповідають електромонтажним, сервісним і діагностичним завданням, коли необхідно перевірити послідовність фаз, визначити напрямок обертання або проконтролювати підключення двигуна.

Модель доцільно розглядати, якщо потрібен не тільки індикатор фазування, а прилад із додатковими можливостями для перевірки електродвигунів. Наявність детектора магнітного поля ще більше розширює функціональність DT-902 і дає змогу виконувати різні типи перевірок одним портативним пристроєм.

Основні особливості CEM DT-902

• визначення чергування фаз у трифазних системах;

• визначення напрямку обертального поля;

• перевірка підключення обмоток електродвигуна;

• визначення напрямку обертання електродвигуна;

• функція виявлення магнітного поля;

• діапазон робочих частот від 2 до 400 Гц;

• категорія CAT III 600 V;

• ступінь захисту корпусу IP40;

• живлення від батареї 9 В;

• портативне виконання.

Як вибрати тестер чергування фаз

Під час вибору тестера фаз важливо враховувати не лише діапазон напруги, а й перелік необхідних функцій. Якщо потрібно тільки визначати послідовність фаз, може бути достатньо базового індикатора. Якщо робота регулярно пов’язана з електродвигунами та приводами, CEM DT-902 пропонує ширші можливості завдяки перевірці підключення двигуна та виявленню магнітного поля.

Також необхідно зіставити параметри електричної системи з робочими характеристиками приладу. Для фазування DT-902 заявлений діапазон 120–400 В, для роботи з електродвигуном — 1–400 В, а частотний діапазон становить 2–400 Гц. Додатково слід враховувати категорію CAT III 600 V, захист IP40, допустиму температуру від 0 до +40 °C та робочу висоту до 2000 м.

Тестер фаз CEM DT-902 для професійних перевірок

CEM DT-902 поєднує в одному портативному корпусі можливості індикатора чергування фаз, тестера напрямку обертання електродвигуна та детектора магнітного поля. Така функціональність дає змогу використовувати модель для комплексного контролю трифазних систем і електродвигунів у межах установлених технічних параметрів.

Діапазон частот 2–400 Гц, робота з напругою до 400 В, категорія CAT III 600 V і комплект із трьома щупами та трьома затискачами типу «крокодил» формують набір характеристик, орієнтований на практичні електротехнічні завдання. DT-902 підійде тим, кому важливо мати в одному приладі засоби для перевірки фазування, електродвигунів і магнітного поля.
