Безконтактний тестер чергування фаз DYXZ-01 до 600 В

Безконтактний тестер чергування фаз DYXZ-01 — професійний електровимірювальний прилад для швидкого визначення послідовності фаз, контролю наявності напруги та перевірки напрямку обертання електродвигунів. Модель призначена для роботи у трифазних мережах змінного струму з напругою від 70 до 600 В і частотою від 45 до 66 Гц.

Головна перевага DYXZ-01 полягає у безконтактному способі вимірювання. Затискачі приладу встановлюються безпосередньо на ізольовані проводи, тому користувачеві не потрібно зачищати оболонку кабелю або підключатися до відкритих струмопровідних частин. Визначення напруги виконується методом статичної індукції.

Тестер чергування фаз DYXZ-01 допомагає встановити правильність підключення електродвигунів, насосів, компресорів, вентиляторів, трансформаторів, промислових приводів та іншого трифазного електрообладнання. Правильна послідовність фаз має критичне значення, оскільки від неї залежить напрямок обертання двигуна та коректність роботи механізму.

Окрім визначення фазної послідовності, модель DYXZ-01 має функцію безконтактного виявлення напрямку обертання двигуна за магнітним полем. Прилад може перевіряти однофазні та трифазні двигуни. Водночас функція не призначена для двигунів, керованих перетворювачем частоти.

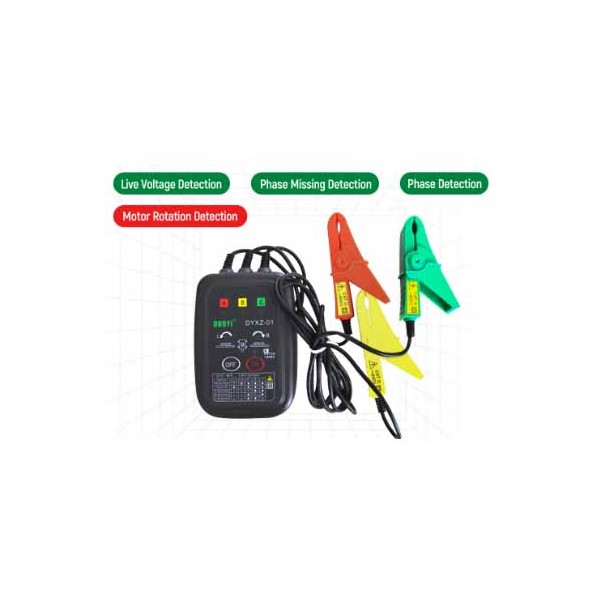

Основні можливості DYXZ-01

• безконтактне визначення послідовності фаз у трифазній мережі;
• визначення позитивного та негативного чергування фаз;
• перевірка наявності напруги між фазами;
• виявлення відсутньої фази;
• безконтактне визначення напрямку обертання двигуна;
• робота з однофазними та трифазними двигунами;
• підключення до ізольованих проводів без зняття оболонки;
• світлодіодна індикація напрямку чергування фаз;
• звукова індикація за допомогою вбудованого зумера;
• попередження про низький заряд батарей;
• автоматичне вимкнення живлення через 15 хвилин;
• категорія електробезпеки CAT III 600 В;
• робота з проводами перерізом від 2 до 120 мм²;
• максимальне розкриття затискачів до 17 мм.

Призначення тестера чергування фаз

У трифазній електричній мережі напрямок обертання електродвигуна залежить від порядку підключення фаз. Якщо дві фази поміняти місцями, напрямок обертання ротора зміниться на протилежний. Для частини обладнання неправильне обертання може призвести до відсутності подачі рідини, зниження продуктивності, перевантаження механізму або пошкодження робочих вузлів.

Тестер DYXZ-01 дозволяє до запуску обладнання визначити фактичну послідовність фаз і переконатися, що підключення відповідає проєктній схемі. Це особливо важливо під час введення в експлуатацію насосних станцій, вентиляційних систем, холодильного обладнання, компресорів, конвеєрів і промислових приводів.

Прилад також зручний під час ремонту та технічного обслуговування. Після заміни кабелю, контактора, автоматичного вимикача або електродвигуна спеціаліст може швидко перевірити, чи не змінився порядок фаз.

Безконтактний принцип вимірювання

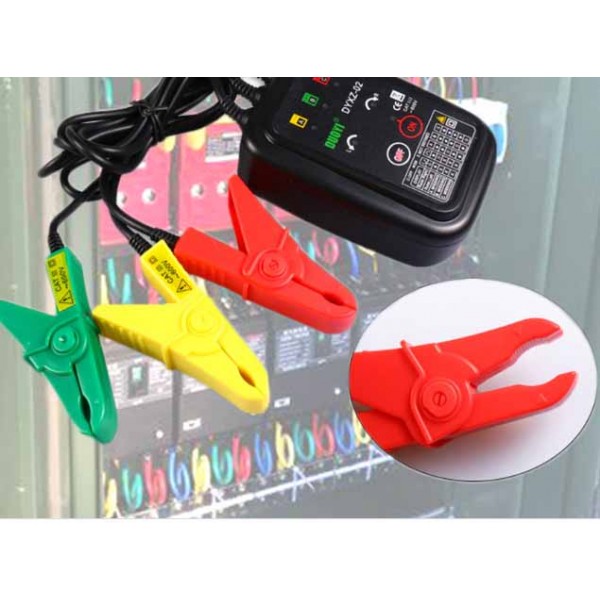

DYXZ-01 використовує метод статичної індукції. Кожен із трьох вимірювальних затискачів встановлюється на ізольований фазний провід відповідно до позначень R, S і T. Прилад визначає електричне поле навколо провідника без прямого контакту з його металевою жилою.

Такий спосіб підключення прискорює роботу та зменшує кількість операцій із проводкою. Не потрібно знімати ізоляцію, торкатися відкритих клем або використовувати додаткові контактні щупи. Це зручно у щільно змонтованих електричних шафах, де доступ до струмопровідних частин обмежений.

Водночас безконтактний принцип не скасовує необхідності дотримуватися правил електробезпеки. Перед початком роботи потрібно перевірити стан корпусу, проводів, затискачів та ізоляції. Прилад повинен використовуватися лише в межах заявлених характеристик.

Робочий діапазон напруги 70–600 В

Тестер розрахований на трифазні мережі змінного струму з напругою від 70 до 600 В. Сигнал повинен мати синусоїдальну форму та бути присутнім безперервно під час перевірки.

Діапазон охоплює поширені промислові та комерційні трифазні мережі. DYXZ-01 можна використовувати для перевірки розподільчих щитів, електродвигунів, трансформаторів, систем вентиляції, насосного обладнання та інших установок із відповідними параметрами живлення.

Напруга нижче 70 В може бути недостатньою для гарантованого спрацювання індукційної системи. Перевищувати верхню межу 600 В заборонено, оскільки це виходить за межі номінальних характеристик приладу.

Частотний діапазон 45–66 Гц

Робочий частотний діапазон становить від 45 до 66 Гц. Він охоплює стандартні електричні мережі з номінальною частотою 50 або 60 Гц.

Тестер призначений для перевірки мережевої синусоїдальної напруги. У колах із нестандартною формою сигналу, значними гармонічними спотвореннями або частотою за межами 45–66 Гц індикація може бути нестабільною або некоректною.

Окремо слід враховувати обмеження функції визначення обертання двигуна. DYXZ-01 не може використовуватися для перевірки двигунів, керованих перетворювачем частоти.

Підтримувані проводи

Безконтактні затискачі розраховані на ізольовані проводи з номінальним перерізом від 2 до 120 мм². Максимальний зовнішній діаметр проводу, який можна розмістити у затискачі, становить до 17 мм.

Широкий діапазон дозволяє працювати як із відносно тонкими проводами керування та живлення, так і з кабелями більшого перерізу, які використовуються для підключення промислових електродвигунів.

Перед установленням затискача потрібно переконатися, що він повністю закривається навколо проводу. Не слід прикладати надмірне зусилля або намагатися встановити затискач на кабель, діаметр якого перевищує 17 мм.

Індикація позитивної послідовності фаз

За позитивної послідовності фаз чотири світлодіодні індикатори почергово блимають за годинниковою стрілкою. Одночасно зумер подає переривчастий звуковий сигнал.

Поєднання світлової та звукової індикації дозволяє легко розпізнати результат навіть у приміщенні з недостатнім освітленням або в умовах, коли користувач не може постійно дивитися на панель приладу.

Перед виконанням висновку потрібно перевірити, що затискачі R, S і T встановлені на відповідні фазні проводи та надійно зафіксовані.

Індикація негативної послідовності фаз

За негативної послідовності фаз чотири індикатори блимають проти годинникової стрілки. Зумер при цьому звучить безперервно.

Такий результат означає, що фактичний порядок фаз є зворотним відносно підключення затискачів. Для зміни напрямку обертання трифазного двигуна зазвичай змінюють місцями дві фази, але конкретні роботи повинні виконуватися лише після повного знеструмлення обладнання та відповідно до електричної схеми.

Тестер лише визначає послідовність фаз і не виконує автоматичного перемикання. Усі зміни у силовому колі має здійснювати кваліфікований електротехнічний персонал.

Індикація міжфазної напруги

На панелі передбачені індикатори R-S і S-T. Вони допомагають контролювати наявність напруги між відповідними фазами та виявляти можливу відсутність однієї з фаз.

Якщо один із затискачів встановлений неправильно, контакт з ізольованим проводом недостатній або у мережі відсутня фаза, індикація може відрізнятися від нормального режиму.

Під час діагностики потрібно перевірити правильність розташування всіх трьох затискачів, стан проводів та фактичну напругу іншим відповідним вимірювальним приладом.

Функція визначення обертання двигуна

Модель DYXZ-01 додатково підтримує безконтактне визначення напрямку обертання двигуна за обертовим магнітним полем. Ця функція може застосовуватися для однофазних і трифазних електродвигунів.

Для перевірки прилад розташовують відповідно до інструкції поблизу корпусу двигуна та запускають режим виявлення обертання. Світлодіодна індикація показує напрямок магнітного поля.

Функція особливо корисна, коли вал двигуна або робочий механізм закритий кожухом і напрямок неможливо визначити візуально. Водночас DYXZ-01 не може визначати обертання двигунів, які працюють під керуванням перетворювача частоти.

Технічні характеристики DYXZ-01

Умови експлуатації та зберігання

Світлова та звукова індикація

Категорія електробезпеки CAT III 600 В

DYXZ-01 має категорію безпеки CAT III 600 В. Обладнання цієї категорії призначене для роботи у стаціонарних електричних установках будівель, зокрема у розподільчих щитах, на автоматичних вимикачах, кабельних лініях та підключеному промисловому обладнанні.

Заявлене імпульсне перенапруження становить 6000 В, а електрична міцність ізоляції — 5,4 кВ RMS. Ці характеристики стосуються конструкції приладу та не дозволяють перевищувати робочу напругу 600 В.

Перед кожним використанням потрібно оглядати ізоляцію затискачів і кабелів. Прилад із тріщинами, порізами, оголеними провідниками або деформованими затискачами використовувати не можна.

Автоматичне вимкнення через 15 хвилин

Для економії заряду батарей DYXZ-01 автоматично вимикається, якщо прилад не використовується протягом 15 хвилин після ввімкнення. Цю функцію не можна відключити.

Для продовження роботи потрібно повторно ввімкнути тестер за допомогою вимикача живлення. Автоматичне вимкнення особливо корисне під час виїзних робіт, коли користувач може забути вимкнути прилад після завершення перевірки.

Живлення та автономність

Тестер живиться від двох батарей AA по 1,5 В. Максимальна споживана потужність становить 300 мВА.

Час безперервної роботи становить приблизно 70 годин у режимі ввімкненого живлення та очікування з використанням марганцевих батарей R6P. Фактична автономність залежить від типу й якості батарей, температури та інтенсивності використання звукової індикації.

Коли напруга живлення знижується, індикатор починає блимати. У такому разі потрібно замінити обидві батареї одночасно. Не слід змішувати старі та нові елементи живлення.

Стандарти відповідності

Застосування DYXZ-01

Безконтактний тестер можна використовувати для таких завдань:

• перевірка фазної послідовності у трифазному щиті;
• контроль підключення електродвигуна перед запуском;
• перевірка насосних станцій;
• обслуговування компресорного обладнання;
• налагодження промислових вентиляторів;
• перевірка трансформаторів і розподільчих систем;
• діагностика холодильного обладнання;
• контроль підключення конвеєрів та верстатів;
• визначення напрямку обертання двигуна;
• перевірка наявності міжфазної напруги;
• виявлення відсутньої фази;
• обслуговування електричних шаф і систем автоматики.

Для кого призначений тестер

Купити DYXZ-01 доцільно:

• професійним електрикам;
• інженерам-енергетикам;
• спеціалістам КВПіА;
• наладчикам промислового обладнання;
• майстрам сервісних центрів;
• електромеханікам;
• монтажникам систем вентиляції;
• спеціалістам з обслуговування насосів і компресорів;
• працівникам промислових підприємств;
• лабораторіям та навчальним центрам.

Загальний порядок перевірки послідовності фаз

1. Огляньте корпус, кабелі й затискачі тестера.
2. Переконайтеся, що напруга мережі перебуває в межах 70–600 В.
3. Увімкніть живлення DYXZ-01.
4. Закріпіть затискач R на першому фазному проводі.
5. Закріпіть затискач S на другому фазному проводі.
6. Закріпіть затискач T на третьому фазному проводі.
7. Переконайтеся, що всі затискачі повністю охоплюють ізольовані проводи.
8. Оцініть напрямок почергового блимання індикаторів.
9. Зверніть увагу на характер звуку зумера.
10. Після перевірки зніміть затискачі та вимкніть прилад.

Рекомендації щодо точного вимірювання

Затискачі повинні бути встановлені на окремі фазні проводи, а не на багатожильний кабель у спільній зовнішній оболонці. Якщо всі три фази проходять поруч усередині одного кабелю, взаємне електромагнітне поле може впливати на безконтактне визначення.

Не розташовуйте затискачі надто близько один до одного. Кабелі приладу бажано розвести так, щоб зменшити взаємний вплив сигналів.

Якщо індикація нестабільна, перевірте заряд батарей, положення затискачів, напругу та частоту мережі. За потреби повторіть тест на іншій доступній ділянці проводів.

Обмеження функції перевірки двигуна

DYXZ-01 може безконтактно визначати обертання однофазного та трифазного двигуна. Однак прилад не може визначати обертання двигунів, керованих перетворювачем частоти.

Частотний перетворювач формує вихідний сигнал зі змінною частотою, імпульсною модуляцією та несинусоїдальною формою. Такий режим не відповідає умовам, для яких розрахована функція виявлення обертового магнітного поля DYXZ-01.

Для перевірки двигунів із частотним регулюванням потрібно використовувати методи й обладнання, рекомендовані виробником привода.

Правила безпечної експлуатації

Не використовуйте тестер на лініях із напругою понад 600 В. Не працюйте у вологому середовищі, під дощем або за наявності конденсату.

Не торкайтеся пошкодженої ізоляції проводів і металевих частин електрообладнання. Незважаючи на безконтактний принцип роботи, затискачі встановлюються безпосередньо на активні фазні проводи.

Не намагайтеся змінювати підключення фаз на обладнанні під напругою. Перед перестановкою проводів систему потрібно повністю знеструмити, перевірити відсутність напруги та виконати необхідні заходи блокування.

Прилад не є заміною мультиметра або двополюсного покажчика напруги. За необхідності підтвердження числового значення напруги потрібно використовувати відповідний вимірювальний прилад.

Догляд і зберігання

Після роботи корпус і затискачі потрібно очистити сухою м’якою тканиною. Не використовуйте абразивні матеріали, розчинники або велику кількість рідини.

Зберігайте DYXZ-01 у комплектному кейсі за температури від -20 до 60 °C та вологості не більше 80 % RH без конденсації.

Якщо прилад не використовується тривалий час, батареї бажано вийняти. Це допоможе уникнути пошкодження контактів у разі протікання елементів живлення.

Комплектація DYXZ-01

Поширені запитання про DYXZ-01

Який діапазон робочої напруги?

Тестер призначений для трифазних мереж змінного струму з напругою від 70 до 600 В.

Чи потрібно знімати ізоляцію з проводів?

Ні. Затискачі встановлюються безпосередньо на ізольовані проводи, а визначення виконується методом статичної індукції.

Який переріз проводів підтримується?

Прилад працює з ізольованими проводами перерізом від 2 до 120 мм².

Який максимальний діаметр проводу?

Максимальний зовнішній діаметр становить до 17 мм.

Який частотний діапазон?

Робоча частота становить від 45 до 66 Гц.

Як визначається позитивна послідовність?

Чотири світлодіоди блимають за годинниковою стрілкою, а зумер подає переривчастий сигнал.

Як визначається негативна послідовність?

Чотири світлодіоди блимають проти годинникової стрілки, а зумер звучить безперервно.

Чи може DYXZ-01 перевіряти напрямок обертання двигуна?

Так. Прилад підтримує безконтактне виявлення обертання однофазних і трифазних двигунів.

Чи працює функція з частотним перетворювачем?

Ні. DYXZ-01 не може визначати обертання двигунів, керованих перетворювачем частоти.

Яка категорія електробезпеки?

Прилад має категорію CAT III 600 В.

Від яких батарей працює тестер?

Живлення забезпечують дві батареї AA по 1,5 В.

Який час автономної роботи?

Час безперервної роботи становить приблизно 70 годин.

Чи є автоматичне вимкнення?

Так. Прилад автоматично вимикається через 15 хвилин без використання.

Які розміри та маса?

Розміри становлять 70 × 75 × 30 мм, маса — 200 г.

Чому варто купити DYXZ-01

Безконтактний тестер DYXZ-01 дозволяє швидко перевіряти послідовність фаз без відкритого контакту з металевими жилами. Це скорочує час монтажу та спрощує діагностику у трифазних електричних системах.

Діапазон 70–600 В і частота 45–66 Гц відповідають поширеним промисловим мережам. Затискачі підтримують проводи перерізом 2–120 мм² і діаметром до 17 мм.

Світлова та звукова індикація робить результат зрозумілим без складного аналізу. Додаткова функція визначення обертання двигуна розширює можливості приладу під час монтажу й обслуговування електромеханічного обладнання.

Купити безконтактний тестер чергування фаз DYXZ-01 в Україні

Замовити DYXZ-01 варто для монтажу, ремонту та технічного обслуговування трифазних електричних систем, двигунів, насосів, компресорів, вентиляторів, трансформаторів та іншого промислового обладнання.

Перед покупкою переконайтеся, що параметри приладу відповідають вашим завданням: напруга 70–600 В, частота 45–66 Гц, категорія CAT III 600 В, проводи 2–120 мм² та максимальний діаметр до 17 мм.

Безконтактний тестер чергування фаз DYXZ-01 стане практичним інструментом для електрика, енергетика, сервісного інженера або спеціаліста КВПіА, якому потрібно швидко визначати порядок фаз, перевіряти наявність напруги та контролювати напрямок обертання електродвигунів.
