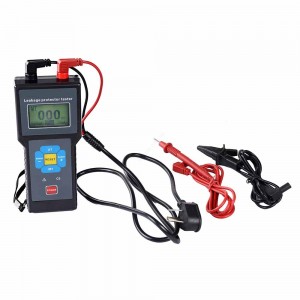

Тестер ПЗВ ALT RCD 500 для перевірки пристроїв захисного відключення

ALT RCD 500 — спеціалізований тестер для перевірки пристроїв захисного відключення, які в українській технічній практиці позначають як ПЗВ, а в міжнародній документації — RCD. Прилад призначений для контрольних перевірок захисних пристроїв у електричних мережах і працює з тестовими струмами в діапазоні від 15 до 500 мА. Такий діапазон дозволяє використовувати модель для різних завдань, пов’язаних із контролем диференційного захисту в побутових, комерційних і промислових електроустановках.

ПЗВ є важливим елементом електробезпеки. Його завдання полягає у відключенні живлення при появі диференційного струму, який може виникати через пошкодження ізоляції, витік на корпус обладнання або іншу небезпечну ситуацію. Сам факт встановлення захисного пристрою не дає повної інформації про його фактичний стан, тому під час монтажу та технічного обслуговування застосовують спеціалізовані тестери. ALT RCD 500 дозволяє створити контрольований тестовий вплив і перевірити реакцію ПЗВ без необхідності навмисно створювати реальну аварійну ситуацію.

Для чого потрібен тестер УЗО ALT RCD 500

Основне призначення ALT RCD 500 — перевірка працездатності пристрою захисного відключення за допомогою контрольного струму. Під час випробування тестер створює умови, за яких ПЗВ має відреагувати відповідно до своїх робочих параметрів. Це дає змогу не обмежуватися натисканням штатної кнопки TEST на самому захисному пристрої, а виконувати інструментальну перевірку в межах діапазону 15–500 мА.

Такий контроль особливо актуальний після монтажу нового електрощита, заміни захисної автоматики, реконструкції електропроводки, технічного обслуговування або під час періодичної діагностики електроустановки. Тестер RCD може бути корисним електромонтажникам, електрикам, сервісним фахівцям та працівникам, які відповідають за стан систем електробезпеки.

Діапазон від 15 до 500 мА охоплює широкий спектр задач, пов’язаних з тестуванням захисного відключення. Перед початком роботи необхідно звірити номінальні параметри конкретного ПЗВ, схему його підключення та умови проведення випробування. Це особливо важливо на об’єктах, де в одному щиті використовуються захисні пристрої з різними параметрами.

Принцип перевірки ПЗВ

Робота тестера ПЗВ базується на створенні контрольного струму витоку. У нормальному режимі струми у фазному та нейтральному провідниках електричного кола взаємно компенсуються. Якщо частина струму починає проходити іншим шляхом, виникає диференційний струм. Саме на нього має реагувати пристрій захисного відключення.

Під час перевірки ALT RCD 500 відтворює контрольний режим, необхідний для оцінювання реакції захисного пристрою. Користувач працює не з реальним пошкодженням ізоляції, а з керованим тестовим впливом. Такий підхід дозволяє перевірити ПЗВ без навмисного створення небезпечної несправності в електроустановці. При цьому необхідно дотримуватися правил електробезпеки, правильно підключати вимірювальний прилад і враховувати характеристики конкретного ПЗВ.

Результат випробування слід оцінювати з урахуванням номіналу захисного пристрою та вимог, що застосовуються до конкретної електроустановки. Тестер не замінює перевірку заземлення, стану проводки, правильності монтажу та інших елементів електромережі, але є окремим інструментом для контролю роботи захисного відключення.

Діапазон перевірки 15–500 мА

Ключова характеристика ALT RCD 500 — можливість перевірки ПЗВ у діапазоні 15–500 мА. Для користувача це означає, що один прилад можна застосовувати для різних задач, не обмежуючись лише одним значенням контрольного струму. Така універсальність особливо корисна для спеціалістів, які обслуговують кілька об’єктів і працюють з електроустановками різного призначення.

Нижня межа 15 мА дозволяє виконувати перевірки з малими контрольними струмами, а верхня межа 500 мА розширює сферу застосування приладу. Водночас під час кожного випробування необхідно орієнтуватися на характеристики конкретного ПЗВ. Не слід вибирати тестовий режим лише за принципом максимально доступного струму: значення має відповідати задачі перевірки та параметрам захисного пристрою.

Широкий діапазон є практичним для професійного використання. Електрик або монтажник може працювати з різними щитами й системами, використовуючи один профільний тестер для перевірки ПЗВ у заявлених межах. Це спрощує організацію робіт і робить ALT RCD 500 зручним інструментом для виїзного сервісу, монтажних бригад та технічних служб.

Сфера застосування ALT RCD 500

Тестер ПЗВ ALT RCD 500 може використовуватися під час монтажу, обслуговування та діагностики електричних мереж, у яких встановлені пристрої захисного відключення. До типових об’єктів належать житлові будинки, квартири, офісні приміщення, торгові об’єкти, майстерні, виробничі приміщення та інші електроустановки, де застосовується диференційний захист.

Під час первинного монтажу прилад допомагає виконати контроль після встановлення ПЗВ у щит. Під час сервісного обслуговування тестер потрібен для періодичної перевірки захисного пристрою. Після ремонту або модернізації електропроводки інструментальний контроль дозволяє перевірити роботу захисту в оновленій конфігурації мережі. Якщо ПЗВ викликає сумніви через нестабільну роботу, небажані відключення або відсутність очікуваної реакції, тестування може бути одним з етапів технічної діагностики.

Переваги спеціалізованого тестера ПЗВ

Використання спеціалізованого приладу дозволяє проводити перевірку системно. Замість суб’єктивної оцінки або лише механічного натискання кнопки на ПЗВ спеціаліст отримує інструмент для створення контрольного тестового впливу. Це важливо під час пусконалагоджувальних робіт, періодичного обслуговування та діагностики електричних систем.

ALT RCD 500 має профільне призначення — перевірка пристроїв захисного відключення. Такий формат підходить тим, хто регулярно виконує однакові контрольні операції та хоче мати окремий тестер для роботи з ПЗВ. Діапазон 15–500 мА дозволяє застосовувати один прилад на різних об’єктах і для різних задач у межах зазначених тестових струмів.

Що важливо врахувати перед тестуванням

Перед використанням тестера необхідно визначити номінальні параметри ПЗВ, перевірити правильність його підключення та оцінити умови роботи електроустановки. Якщо захисний пристрій встановлений неправильно, має пошкодження або працює у схемі, що не відповідає його призначенню, результат тестування потребуватиме додаткового аналізу.

Роботи в діючих електроустановках повинні виконуватися кваліфікованим персоналом із дотриманням правил електробезпеки. Перед підключенням ALT RCD 500 слід ознайомитися з інструкцією до приладу та документацією на ПЗВ, яке перевіряється.

Кому підійде ALT RCD 500

Модель буде корисною електрикам, електромонтажникам, сервісним інженерам, спеціалістам з експлуатації будівель, працівникам ремонтних служб та іншим фахівцям, які мають справу з пристроями захисного відключення. Тестер також може застосовуватися в організаціях, де необхідно регулярно контролювати стан електричних щитів і систем диференційного захисту.

Якщо основне завдання — перевіряти ПЗВ у межах струмів від 15 до 500 мА, ALT RCD 500 є профільним рішенням для такої роботи. Він не замінює мультиметр, вимірювач опору заземлення чи інші спеціалізовані прилади, оскільки його призначення пов’язане саме з тестуванням захисного відключення.

Для покупця, який шукає тестер ПЗВ, тестер УЗО або RCD tester для професійного використання, ALT RCD 500 варто розглядати як спеціалізований інструмент для контролю захисних пристроїв. Перед замовленням достатньо звірити необхідний діапазон тестових струмів із параметрами ПЗВ, з якими планується робота. Якщо потрібна перевірка в межах 15–500 мА, ця модель відповідає зазначеному діапазону.
