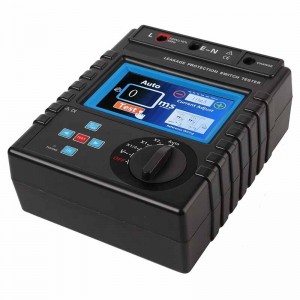

Тестер ПЗВ ALT RCD 1000 для перевірки пристроїв захисного відключення

Тестер ПЗВ ALT RCD 1000 — спеціалізований вимірювальний прилад для перевірки параметрів пристроїв захисного відключення в електричних мережах. Модель дає змогу виконувати тестування ПЗВ, УЗО та RCD із використанням випробувального струму від 5 до 1000 мА, а також контролювати час їх спрацювання. Такий діапазон дозволяє працювати з різними значеннями струму захисного відключення та проводити перевірку без використання декількох окремих приладів.

ALT RCD 1000 підтримує як ручний, так і автоматичний режим тестування. Це дає можливість обрати відповідний спосіб роботи залежно від умов перевірки та поставленого завдання. Результати відображаються на цифровому LCD-дисплеї, що забезпечує зручне зчитування отриманих значень без додаткових розрахунків.

Прилад призначений передусім для оцінювання працездатності пристроїв захисного відключення та контролю часу їх реакції на тестовий струм. ПЗВ є важливою частиною системи електробезпеки, тому його фактичне спрацювання необхідно перевіряти за допомогою спеціалізованого обладнання. ALT RCD 1000 дозволяє створити заданий тестовий струм і зафіксувати час, за який перевірюваний захисний пристрій виконує відключення.

Для чого потрібен тестер ПЗВ ALT RCD 1000

Основне призначення ALT RCD 1000 — практична перевірка роботи пристроїв захисного відключення. Наявність ПЗВ у електричному колі сама по собі не дозволяє оцінити його фактичний стан. Для контролю необхідно створити відповідні умови спрацювання та визначити, чи реагує захисний пристрій на заданий тестовий струм і скільки часу потрібно для відключення.

Тестер формує випробувальний струм із одного з передбачених значень. Користувач може вибрати 5, 10, 15, 20, 30, 40, 50, 60, 100, 150, 200, 300, 500 або 1000 мА. Такий набір значень розширює можливості перевірки порівняно з приладами, розрахованими лише на декілька стандартних діапазонів.

Під час тестування прилад дає змогу контролювати час спрацювання в діапазоні від 0 до 999 мс. Отриманий результат можна використовувати для оцінювання роботи перевірюваного пристрою відповідно до завдання, яке виконує фахівець. ALT RCD 1000 не обмежується лише індикацією факту відключення — він дозволяє отримати числове значення часу спрацювання.

Тестовий струм від 5 до 1000 мА

Однією з ключових особливостей тестера УЗО ALT RCD 1000 є широкий набір значень випробувального струму. Максимальне значення становить 1000 мА, а мінімальне — 5 мА. Користувачеві доступні чотирнадцять значень тестового струму: 5; 10; 15; 20; 30; 40; 50; 60; 100; 150; 200; 300; 500 і 1000 мА.

Точність встановлення тестового струму заявлена на рівні 5%. Наявність великої кількості ступенів дозволяє вибирати значення відповідно до параметрів конкретного пристрою захисного відключення. Особливо важливим є верхній діапазон до 1000 мА, який розширює сферу застосування ALT RCD 1000 для перевірок, де потрібні більші значення випробувального струму.

При виборі режиму перевірки необхідно орієнтуватися на параметри самого ПЗВ та вимоги до конкретного випробування. Тестер не змінює характеристики захисного пристрою, а створює контрольні умови для оцінювання його реакції.

Вимірювання часу спрацювання ПЗВ

Час спрацювання є одним із основних параметрів, які необхідно контролювати під час перевірки пристроїв захисного відключення. ALT RCD 1000 забезпечує вимірювання часу в межах 0–999 мс. Завдяки цьому після запуску тесту користувач отримує не лише інформацію про спрацювання захисту, а й конкретне значення часу його реакції.

Ця можливість корисна під час діагностики електричного захисту, перевірки встановлених ПЗВ та повторного контролю після виконання робіт з електрообладнанням. Значення часу відображається на дисплеї приладу, тому результат можна оцінити без застосування зовнішнього таймера або додаткового вимірювального обладнання.

Діапазон до 999 мс охоплює практичний інтервал, необхідний для контролю реакції пристрою захисного відключення. При цьому оцінювати отримане значення потрібно з урахуванням параметрів і вимог до конкретного ПЗВ.

Контроль змінної напруги до 600 В

Крім перевірки ПЗВ, ALT RCD 1000 забезпечує вимірювання змінної напруги в діапазоні від 0 до 600 В. Заявлена точність вимірювання напруги становить 2% + 3 знаки. Наявність цієї функції дозволяє контролювати напругу безпосередньо під час роботи з електричним колом.

Діапазон до 600 В відповідає заявленій категорії електробезпеки CAT III 600 В. Прилад може застосовуватися в межах параметрів, зазначених виробником, за умови дотримання правил безпечної роботи з електричними установками та вимірювальним обладнанням.

Ручний та автоматичний режими тестування

Для роботи з ALT RCD 1000 передбачено два режими тестування — ручний та автоматичний. Ручний режим дає можливість оператору самостійно керувати процесом перевірки та вибирати необхідні параметри. Він зручний у випадках, коли потрібно виконати конкретне окреме вимірювання або послідовно перевірити ПЗВ за різних налаштувань.

Автоматичний режим спрощує виконання типових операцій і дозволяє зменшити кількість ручних дій під час тестування. Наявність обох способів роботи робить прилад гнучкішим у практичному використанні: оператор може обирати режим залежно від характеру перевірки.

Керування приладом побудоване з урахуванням виконання основного завдання — перевірки пристроїв захисного відключення. У вихідному описі ALT RCD 1000 окремо зазначене просте керування, що важливо для регулярної роботи з великою кількістю перевірок.

LCD-дисплей для відображення результатів

ALT RCD 1000 оснащений цифровим LCD-дисплеєм 999. На екрані відображаються результати вимірювань і параметри, необхідні під час перевірки. Цифровий формат дозволяє швидко зчитувати показання та порівнювати результати повторних тестів.

Використання дисплея особливо зручне під час вимірювання часу спрацювання, оскільки оператор одразу отримує числовий результат у межах доступного діапазону. Це робить ALT RCD 1000 самодостатнім приладом для виконання заявлених функцій без необхідності підключати додатковий індикатор.

Безпека під час електричних вимірювань

Для вимірювального обладнання, що використовується в електричних колах, важливе значення має не лише функціональність, а й відповідність заявленим параметрам електробезпеки. Для ALT RCD 1000 зазначено категорію CAT III 600 В, а також відповідність IEC1010-1 та IEC1010-2-032.

У технічних характеристиках також вказаний параметр ізоляції 100 МОм або AC 2 кВ RMS. Під час експлуатації необхідно дотримуватися вимог електробезпеки та не перевищувати граничні значення, передбачені для приладу.

Робочий температурний діапазон ALT RCD 1000 становить від -10 до +40 °C. Це дозволяє використовувати прилад у різних умовах у межах температур, зазначених у його характеристиках.

Зручність підключення та роботи

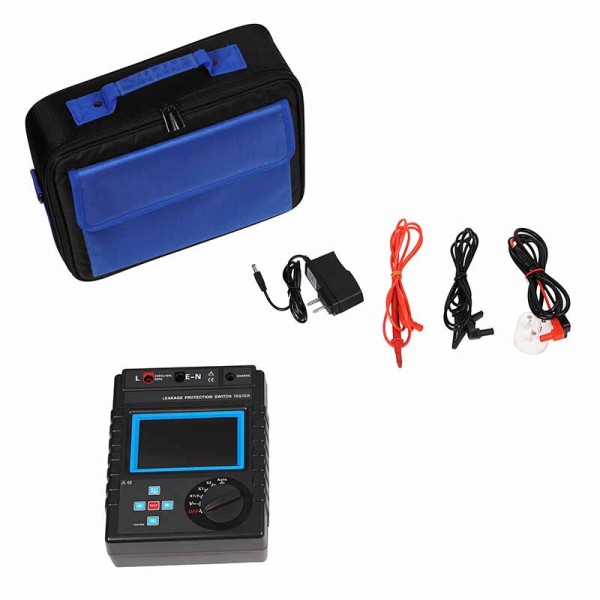

Для підключення під час тестування використовуються вимірювальні проводи довжиною 1,5 м. Така довжина дозволяє розмістити прилад на зручній відстані від точки перевірки та підключити його до необхідних елементів електричного кола.

Габарити тестера становлять 210 × 180 × 83 мм. Корпус має формат переносного вимірювального приладу, який можна використовувати безпосередньо на місці проведення перевірки. Розміри моделі варто враховувати під час організації робочого місця, транспортування та зберігання обладнання.

Де може застосовуватися ALT RCD 1000

Тестер ПЗВ ALT RCD 1000 орієнтований на завдання, пов’язані з перевіркою пристроїв захисного відключення в електричних мережах. Його можна використовувати під час монтажу та перевірки електричних систем, діагностики встановленого захисту, технічного обслуговування та контрольних вимірювань, якщо характеристики мережі й перевірюваного обладнання відповідають параметрам приладу.

Модель буде актуальною в ситуаціях, коли необхідно перевіряти ПЗВ із різними значеннями струму спрацювання. Завдяки тестовим струмам від 5 до 1000 мА один ALT RCD 1000 охоплює широкий набір значень, а діапазон вимірювання часу 0–999 мс дозволяє отримати інформацію про швидкість реакції захисту.

Прилад може бути корисним електротехнічним фахівцям, сервісним службам та іншим користувачам, які виконують перевірку працездатності пристроїв захисного відключення. При цьому конкретна методика тестування повинна визначатися параметрами електричної системи та самого ПЗВ.

Переваги широкого діапазону тестування

Ключова практична особливість ALT RCD 1000 полягає у поєднанні великої кількості тестових струмів в одному приладі. Найменше значення становить 5 мА, а найбільше — 1000 мА. Між ними доступні проміжні ступені, що дозволяє точніше підібрати режим відповідно до завдання.

Для користувача це означає можливість виконувати різні перевірки одним тестером. Окремо варто відзначити значення 10, 30, 100, 300, 500 та 1000 мА, а також додаткові ступені 5, 15, 20, 40, 50, 60, 150 та 200 мА. Такий набір робить налаштування тестового струму більш гнучким.

При цьому ALT RCD 1000 залишається спеціалізованим приладом: його основним завданням є перевірка параметрів пристроїв захисного відключення. Саме тому при виборі тестера варто насамперед звернути увагу на необхідний діапазон струмів, максимально допустиму напругу та діапазон вимірювання часу.

Основні характеристики ALT RCD 1000

• Призначення: перевірка пристроїв захисного відключення;
• Тестовий струм: 5; 10; 15; 20; 30; 40; 50; 60; 100; 150; 200; 300; 500; 1000 мА;
• Точність тестового струму: 5%;
• Діапазон вимірювання часу: 0–999 мс;
• Вимірювання змінної напруги: 0–600 В;
• Точність вимірювання напруги: 2% + 3 знаки;
• Дисплей: LCD 999;
• Режими тестування: ручний та автоматичний;
• Робоча температура: від -10 до +40 °C;
• Ізоляція: 100 МОм або AC 2 кВ RMS;
• Категорія безпеки: CAT III 600 В;
• Стандарти: IEC1010-1, IEC1010-2-032;
• Довжина тестових проводів: 1,5 м;
• Розміри: 210 × 180 × 83 мм.

На що звернути увагу під час вибору

Якщо потрібен тестер УЗО або ПЗВ, одним із головних критеріїв вибору є діапазон тестового струму. ALT RCD 1000 підтримує значення до 1000 мА, тому його доцільно розглядати для завдань, де можливостей тестерів із меншим максимальним струмом недостатньо.

Другий важливий параметр — вимірювання часу спрацювання. У цієї моделі доступний діапазон до 999 мс. Також слід враховувати максимальну вимірювану змінну напругу 600 В і категорію безпеки CAT III 600 В.

Для користувачів, які регулярно виконують перевірки, практичне значення має наявність автоматичного режиму. Водночас ручний режим залишається доступним для випадків, коли процес тестування потрібно контролювати безпосередньо оператору.

ALT RCD 1000 — тестер ПЗВ із діапазоном до 1000 мА

ALT RCD 1000 поєднує функції перевірки пристроїв захисного відключення, вимірювання часу їх спрацювання та контролю змінної напруги. Основною перевагою моделі є широкий набір тестових струмів — від 5 до 1000 мА — із точністю 5%.

Прилад підтримує ручне та автоматичне тестування, оснащений LCD-дисплеєм і забезпечує вимірювання часу в діапазоні 0–999 мс. Максимальна вимірювана змінна напруга становить 600 В, а заявлена категорія електробезпеки — CAT III 600 В.

Якщо для перевірки електричного захисту потрібен спеціалізований тестер ПЗВ до 1000 мА із можливістю контролю часу спрацювання, ALT RCD 1000 дозволяє виконувати ці операції в межах заявлених виробником технічних параметрів.
