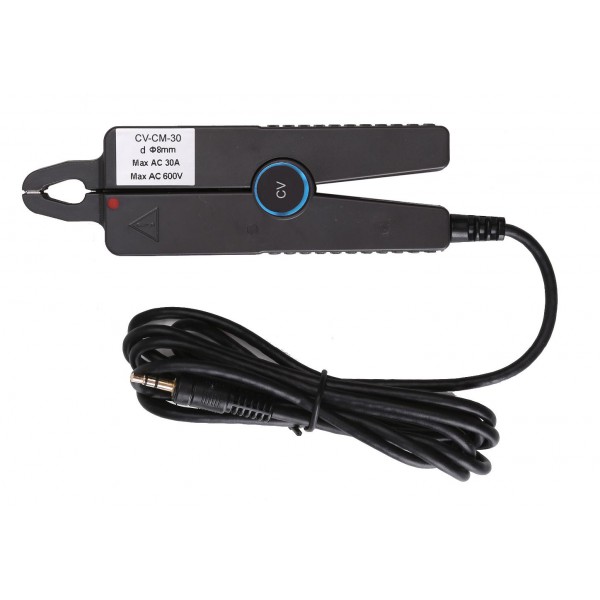

Струмові кліщі-адаптер CV-CM30 до 30 А

Струмові кліщі-адаптер CV-CM30 призначені для точного вимірювання змінного струму та струмів витоку в діапазоні від малих значень до 30 А. Роздільна здатність 0,1 мА дає змогу працювати зі струмами на рівні одиниць міліампер, а заявлена точність становить 0,5 % за нормованих умов. Модель використовується як зовнішня вимірювальна приставка до сумісних вольтамперфазометрів, вимірювачів потужності, мультиметрів і реєстраторів струму.

CV-CM30 працює як струмовий трансформатор із коефіцієнтом перетворення 1 А / 1 мА на виході. Тобто струм у провіднику перетворюється на пропорційний вихідний сигнал, який далі вимірює або реєструє підключений прилад. Завдяки цьому кліщі можуть використовуватися як датчик у складі вимірювальної системи без прямого включення основного приладу в силове коло.

Призначення та сфера застосування CV-CM30

Основне призначення CV-CM30 — вимірювання змінного струму та струмів витоку. Діапазон становить 0,0 мА–30 А, тому адаптер підходить для завдань, де потрібно контролювати як малі струми, так і значення до верхньої межі 30 А. У вихідному описі окремо зазначена висока точність вимірювання малих струмів.

Кліщі можуть застосовуватися у вольтамперфазометрах, вимірювачах потужності, як приставка до мультиметрів, а також у реєстраторах струму. Такий формат корисний, коли основний вимірювальний прилад підтримує підключення зовнішнього струмового трансформатора з відповідним коефіцієнтом перетворення.

Діапазон вимірювання 0,0 мА–30 А

Верхня межа вимірювання CV-CM30 становить 30 А, а роздільна здатність — 0,1 мА. Це поєднання орієнтоване на роботи, де важлива деталізація невеликих значень струму. Адаптер може застосовуватися для контролю малих струмів і струмів витоку в межах заявленого діапазону.

Точність вимірювання заявлена на рівні 0,5 % за температури 23 °C ±3 °C та відносної вологості до 70 %. Саме за цих умов наведене значення точності слід вважати нормованим. Під час експлуатації необхідно враховувати робочий температурний діапазон самого адаптера — від -10 до +50 °C.

Коефіцієнт перетворення 1 А / 1 мА

Одна з ключових характеристик CV-CM30 — вихід струмового трансформатора 1 А / 1 мА. Це означає, що 1 А струму в охопленому провіднику відповідає вихідному сигналу 1 мА. Такий коефіцієнт потрібно обов’язково враховувати під час підбору мультиметра, вольтамперфазометра, реєстратора або іншого обладнання для спільної роботи.

CV-CM30 не є окремим цифровим струмовимірювальним приладом із власним дисплеєм. Його функція — перетворити вимірюваний струм у пропорційний сигнал для сумісного приладу. Тому перед підключенням важливо переконатися, що основний вимірювач розрахований саме на такий тип виходу.

Вимірювання струмів витоку

CV-CM30 може використовуватися для вимірювання струмів витоку. Для таких завдань важливою характеристикою є роздільна здатність 0,1 мА, оскільки вона дає можливість фіксувати невеликі значення в межах діапазону адаптера. Максимальний обхват кліщів становить 8 мм, тому цей параметр потрібно врахувати відповідно до діаметра провідника в точці вимірювання.

Компактний обхват 8 мм орієнтує модель на роботу з окремими провідниками невеликого діаметра. Якщо необхідно охоплювати товстіший кабель або групу провідників, перед вибором слід перевірити їх фактичний розмір і відповідність можливостям CV-CM30.

Сумісність із вольтамперфазометрами

У картці товару зазначено використання кліщів CV-CM30 у складі вольтамперфазометрів ВФМ-3, ВФМ-2, ПАРМА ВАФ А та PC 30. Також вони можуть застосовуватися замість штатних кліщів, що вийшли з ладу, якщо електричні параметри та підключення відповідають вимогам конкретного приладу.

Для заміни штатного датчика недостатньо лише механічної сумісності. Потрібно перевірити коефіцієнт перетворення 1 А / 1 мА, робочий діапазон до 30 А та вимоги входу основного приладу. Для моделей, яких немає в переліку, сумісність слід визначати за їх технічною документацією.

Компактні розміри та кабель 2 м

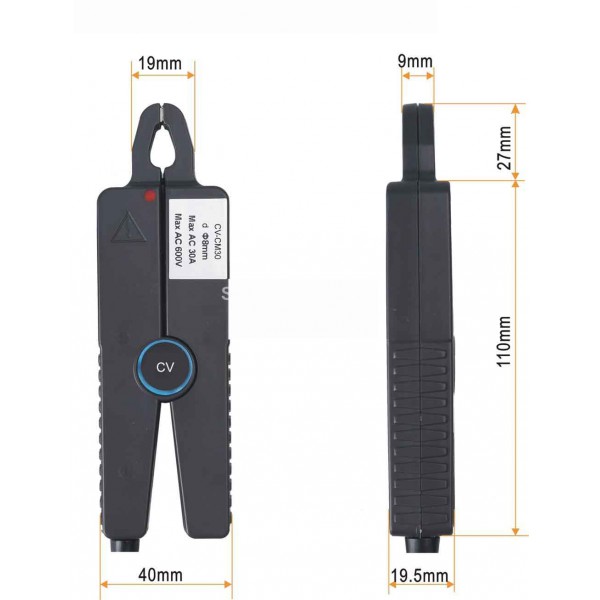

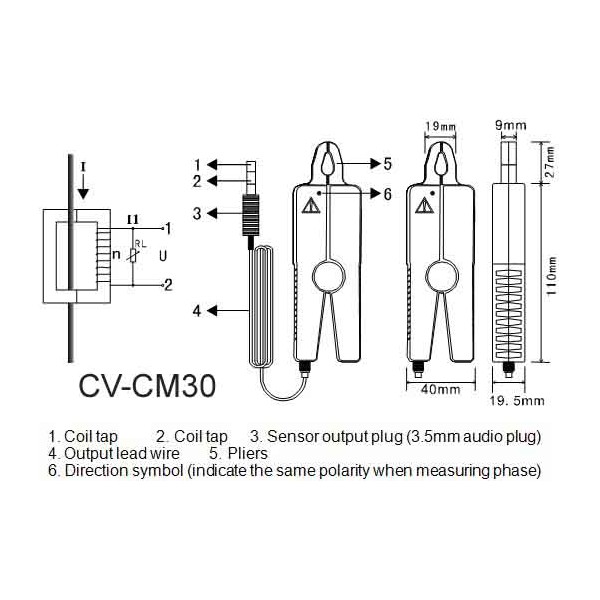

Розміри струмових кліщів CV-CM30 становлять 138 × 42 × 20 мм. Довжина кабелю — 2 м, що дозволяє розмістити підключений вимірювальний прилад на певній відстані від точки вимірювання. Максимальний обхват вимірювальної частини становить 8 мм.

Маса CV-CM30 у технічних характеристиках становить 17 г. Разом із габаритами 138 × 42 × 20 мм та кабелем довжиною 2 м це одна з характеристик, яку варто враховувати під час підбору адаптера для конкретного вимірювального комплекту.

Робоча напруга та умови експлуатації

Робоча напруга CV-CM30 — менше 600 В. Заявлена пробивна напруга становить AC 2 кВ. Діапазон робочих температур — від -10 до +50 °C. Ці значення визначають межі, у яких виробом слід користуватися відповідно до його технічних характеристик.

У технічних характеристиках для безпеки зазначені IEC1010-1, IEC1010-2-032 та «AT III (600 V)». Під час роботи необхідно дотримуватися вимог безпеки для конкретної електроустановки та не перевищувати заявлені для адаптера робочі параметри.

Технічні характеристики CV-CM30

Основні переваги струмових кліщів CV-CM30

• вимірювання змінного струму та струмів витоку до 30 А;
• роздільна здатність 0,1 мА;
• заявлена точність 0,5 % за нормованих умов;
• стабільність вимірювання;
• висока точність під час роботи з малими струмами;
• коефіцієнт перетворення 1 А / 1 мА;
• максимальний обхват 8 мм;
• компактні габарити 138 × 42 × 20 мм;
• кабель довжиною 2 м;
• можливість роботи у складі сумісного вимірювального обладнання.

Чому важливі роздільна здатність і точність

Для вимірювань малих струмів важливо розрізняти дві характеристики CV-CM30: роздільну здатність і точність. Роздільна здатність 0,1 мА показує мінімальний крок, з яким може змінюватися результат вимірювання в робочій системі. Точність 0,5 % характеризує допустиму похибку за умов, зазначених у технічних даних: 23 °C ±3 °C та відносна вологість до 70 %. Саме поєднання цих параметрів робить модель орієнтованою на задачі, де необхідно не лише виявити струм, а й контролювати його невеликі зміни.

Під час роботи з адаптером також потрібно враховувати характеристики приладу, до якого він підключений. Остаточний результат залежить від того, як сумісний мультиметр, вольтамперфазометр або реєстратор обробляє вихідний сигнал 1 мА на кожний 1 А вимірюваного струму. Тому для отримання коректних показів параметри CV-CM30 і вхідні характеристики основного приладу мають відповідати один одному.

На що звернути увагу перед вибором

Під час вибору CV-CM30 варто перевірити п’ять основних параметрів: тип вимірюваного струму, потрібний діапазон, максимальний діаметр охоплення, допустиму робочу напругу та вимоги основного приладу до вихідного сигналу датчика. Для цієї моделі заявлені вимірювання змінного струму та струмів витоку, діапазон 0,0 мА–30 А, обхват 8 мм і робоча напруга менше 600 В.

Якщо адаптер купується для заміни штатних кліщів, особливо важливо перевірити відповідність коефіцієнта перетворення 1 А / 1 мА. Саме цей параметр визначає, який сигнал отримуватиме підключений вимірювач і як він інтерпретуватиме результат.

Струмові кліщі-адаптер CV-CM30 для точних вимірювань

CV-CM30 — компактний струмовий адаптер для вимірювання змінного струму та струмів витоку до 30 А. Модель поєднує роздільну здатність 0,1 мА, заявлену точність 0,5 %, вихід 1 А / 1 мА та можливість роботи з сумісними вольтамперфазометрами, мультиметрами, вимірювачами потужності й реєстраторами струму.

Кліщі можуть застосовуватися як робочий датчик або як заміна сумісних штатних кліщів у вимірювальному обладнанні. Перед придбанням достатньо зіставити технічні параметри CV-CM30 з вимогами вашого приладу: діапазон до 30 А, обхват 8 мм, вихід 1 А / 1 мА, робочу напругу менше 600 В і тип вимірюваного струму.
