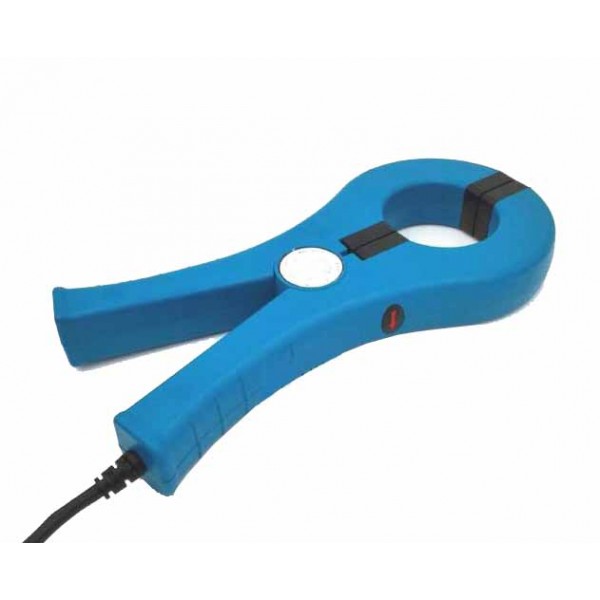

Вимірювальні кліщі-трансформатор ALT-050-500-5

Вимірювальні кліщі-трансформатор ALT-050-500-5 — це роз'ємний трансформатор струму, призначений для роботи у вимірювальних системах, де необхідно контролювати значні струми та передавати пропорційний вихідний сигнал на вторинний вимірювальний прилад. Модель розрахована на первинний струм у діапазоні 0–500 А та формує на виході сигнал 0–5 А. Діаметр охоплення провідника становить 50 мм, а заявлений клас точності — 0,2.

ALT-050-500-5 може застосовуватися в енергетиці, під час контролю параметрів електричних мереж, виконання вимірювань великих струмів, реєстрації електричних параметрів і роботи з різними вторинними приладами. Як приймальний вимірювальний пристрій можуть використовуватися вимірювачі потужності, мультиметри, реєстратори струму, аналізатори якості електроенергії, вольтамперфазометри та інше сумісне вимірювальне обладнання.

Призначення кліщів-трансформатора ALT-050-500-5

Основне завдання ALT-050-500-5 полягає в перетворенні струму великої величини у пропорційний вторинний струм, зручний для подальшого вимірювання та аналізу. За первинного струму до 500 А модель забезпечує вихідний сигнал до 5 А. Такий принцип дає змогу використовувати трансформатор разом із вимірювальними приладами, для яких безпосереднє підключення до кола з великим струмом є недоцільним або конструктивно не передбачене.

Кліщова роз'ємна конструкція особливо зручна під час проведення вимірювань на вже змонтованих електричних лініях. Робоча частина трансформатора охоплює провідник, через який проходить контрольований струм. Завдяки діаметру охоплення 50 мм прилад можна використовувати з провідниками відповідного зовнішнього розміру. Це важливий параметр під час вибору струмових кліщів, оскільки перед придбанням необхідно враховувати не тільки максимальний струм, а й фізичні розміри кабелю або шини, на яких плануються вимірювання.

Діапазон вимірювання до 500 А

Діапазон первинного струму ALT-050-500-5 становить від 0 до 500 А. Це дає можливість використовувати модель у завданнях, де струм перевищує можливості прямого вимірювання багатьох стандартних портативних приладів. Кліщі-трансформатор у такій системі виконують роль проміжного вимірювального перетворювача: струм у контрольованому провіднику перетворюється на вторинний сигнал, який може бути переданий на сумісний аналізатор, реєстратор або вимірювач.

Максимальне значення 500 А робить ALT-050-500-5 придатним для вимірювальних завдань в енергетиці та під час роботи з електрообладнанням, де необхідний контроль струмів значної величини. При цьому важливо враховувати параметри всієї вимірювальної системи та використовувати вторинний прилад, розрахований на відповідний вхідний сигнал.

Вихідний сигнал 0–5 А

Однією з ключових характеристик моделі є вихідний сигнал 0–5 А. За максимального первинного струму 500 А трансформатор формує вторинний струм до 5 А. Саме цей параметр необхідно обов'язково враховувати під час підбору обладнання, яке підключатиметься до виходу кліщів-трансформатора.

Вторинним приладом для ALT-050-500-5 може бути вимірювач потужності, мультиметр, реєстратор струму, аналізатор якості електроенергії, вольтамперфазометр або інший пристрій, характеристики входу якого відповідають параметрам трансформатора. Така схема дозволяє включити кліщі в наявний вимірювальний комплекс і використовувати їх як зовнішній датчик струму.

Під час підключення необхідно враховувати не тільки максимальний первинний струм 500 А, але й вихід до 5 А. Сумісність вторинного приладу з цим сигналом є однією з основних умов правильного формування вимірювального тракту.

Клас точності 0,2

Для ALT-050-500-5 виробником заявлений клас точності 0,2. Цей параметр має важливе значення для вимірювальних систем, де результат визначається не тільки можливістю охопити необхідний діапазон струму, але й характеристиками застосованого струмового перетворювача.

Під час практичного використання кінцеві характеристики всієї системи залежать не лише від кліщів-трансформатора, а й від вторинного вимірювального обладнання, схеми підключення та умов проведення вимірювань. Тому під час створення вимірювального комплексу доцільно оцінювати характеристики кожного його елемента.

Роз'ємна конструкція трансформатора струму

ALT-050-500-5 виконаний як роз'ємний трансформатор струму. Така конструкція зручна для встановлення на провідник без необхідності використовувати суцільне кільце трансформатора, через яке кабель потрібно було б попередньо пропускати. Кліщова конструкція спрощує встановлення датчика на потрібній ділянці електричної системи та його подальше зняття після завершення вимірювань.

Це особливо актуально під час діагностичних, контрольних і періодичних вимірювань, коли трансформатор не є постійно встановленим компонентом електричного обладнання, а використовується разом із переносним або стаціонарним вимірювальним приладом для отримання необхідних даних.

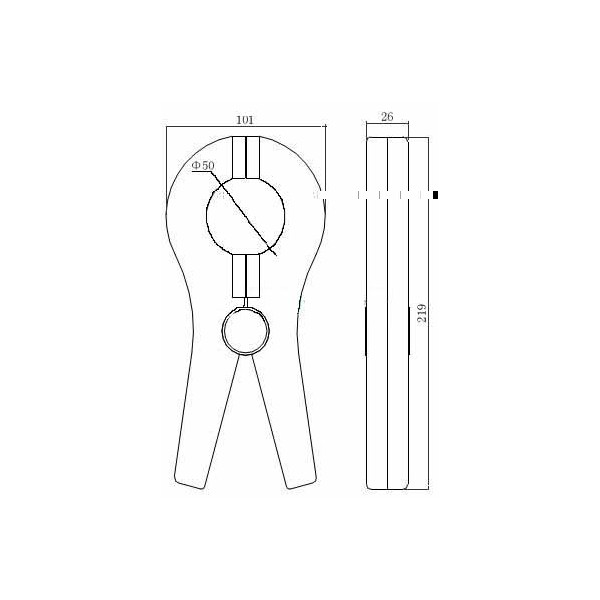

Діаметр охоплення 50 мм визначає максимальний розмір провідника або іншого струмопровідного елемента, який можна розмістити всередині робочої частини кліщів. Перед використанням рекомендується перевірити фактичний зовнішній діаметр контрольованого кабелю або розміри шини.

Застосування в енергетиці та електровимірюваннях

Кліщі-трансформатор ALT-050-500-5 орієнтовані на завдання, пов'язані з вимірюванням і контролем великих струмів. Вони можуть бути частиною системи контролю параметрів електричного навантаження, вимірювання потужності, реєстрації струму та аналізу характеристик електричної мережі.

Зокрема, модель може застосовуватися разом з аналізаторами якості електроенергії. У такому комплексі кліщі виконують функцію зовнішнього струмового перетворювача та забезпечують сигнал, який надходить на вимірювальний прилад для подальшої обробки. Конкретні можливості аналізу залежать від функціональності підключеного обладнання.

Також ALT-050-500-5 може працювати з вимірювачами потужності. Для визначення електричних параметрів таким приладам необхідно отримувати інформацію про струм у контрольованому колі. Використання зовнішнього трансформатора дозволяє сформувати відповідний вимірювальний сигнал для сумісного обладнання.

Ще один напрям застосування — робота з реєстраторами струму. У цьому випадку кліщі використовуються як первинний перетворювач, а реєстратор здійснює подальше накопичення або обробку отриманих значень відповідно до своїх функціональних можливостей.

Робота з вольтамперфазометрами та мультиметрами

В описі ALT-050-500-5 також передбачено застосування з вольтамперфазометрами. Таке поєднання може бути корисним у вимірювальних системах, де вольтамперфазометр підтримує роботу із зовнішнім трансформатором струму з відповідними параметрами.

Крім спеціалізованого обладнання, вторинним приладом може бути мультиметр. Однак перед підключенням необхідно переконатися, що характеристики та допустимий вхідний струм конкретного мультиметра відповідають вихідним параметрам ALT-050-500-5. Максимальний вихідний сигнал трансформатора становить 5 А, тому сумісність вимірювального входу має бути перевірена до початку роботи.

На що звернути увагу під час вибору ALT-050-500-5

Вибираючи кліщі-трансформатор для конкретної вимірювальної системи, необхідно зіставити параметри трансформатора з характеристиками контрольованого електричного кола та вторинного приладу. Для моделі ALT-050-500-5 основними характеристиками є максимальний первинний струм 500 А, максимальний вторинний струм 5 А, діаметр охоплення 50 мм і клас точності 0,2.

Спочатку варто визначити очікуваний струм у вимірюваному колі. Якщо він знаходиться в межах робочого діапазону 0–500 А, наступним кроком є перевірка фізичних розмірів провідника. Його необхідно розмістити всередині кліщів, тому діаметр охоплення 50 мм повинен відповідати конкретному кабелю або струмопровідному елементу.

Не менш важливо перевірити параметри вторинного обладнання. Прилад, до якого підключається трансформатор, має підтримувати відповідний вхідний струм і бути придатним для роботи з таким типом зовнішнього перетворювача. Особливо це актуально для мультиметрів, аналізаторів якості електроенергії, вимірювачів потужності та вольтамперфазометрів різних моделей.

Основні характеристики ALT-050-500-5

• Модель: ALT-050-500-5.
• Тип: вимірювальні кліщі-трансформатор, роз'ємний трансформатор струму.
• Діапазон первинного струму: 0–500 А.
• Вихідний сигнал: 0–5 А.
• Діаметр охоплення: 50 мм.
• Клас точності: 0,2.
• Максимальний первинний струм: 500 А.
• Максимальний вторинний струм: 5 А.
• Сфера застосування: енергетика та електровимірювання.
• Сумісні типи обладнання: вимірювачі потужності, мультиметри, реєстратори струму, аналізатори якості електроенергії, вольтамперфазометри та інші відповідні вимірювальні прилади.

ALT-050-500-5 як частина вимірювального комплексу

ALT-050-500-5 доцільно розглядати не як окремий індикатор струму, а як елемент вимірювальної системи. Кліщі-трансформатор отримують інформацію про струм у провіднику та формують вторинний струмовий сигнал, а підключений прилад виконує його вимірювання, відображення, реєстрацію або аналіз залежно від своїх функцій.

Такий підхід дозволяє використовувати один тип струмового перетворювача з різним сумісним обладнанням. Наприклад, у одному завданні вторинним приладом може виступати аналізатор якості електроенергії, в іншому — вимірювач потужності або реєстратор струму. Головною умовою залишається відповідність вхідних параметрів приладу вихідному сигналу трансформатора.

Кому підійдуть вимірювальні кліщі ALT-050-500-5

Модель може бути корисною фахівцям, які виконують вимірювання струмів у системах електропостачання та використовують професійне вимірювальне обладнання із зовнішніми струмовими входами. Це можуть бути завдання з контролю навантаження, вимірювання електричної потужності, реєстрації струму або аналізу параметрів електричної мережі.

ALT-050-500-5 також може застосовуватися як додатковий струмовий перетворювач до вже наявного вимірювального приладу. Перед придбанням у такому випадку варто перевірити технічну документацію основного обладнання та переконатися, що воно підтримує підключення трансформатора з вихідним сигналом до 5 А.

Чому важливі параметри 500 А / 5 А

Позначення параметрів 500 А / 5 А характеризує співвідношення між первинною та вторинною частинами вимірювального трансформатора. У контрольованому провіднику струм може досягати 500 А, тоді як на виході трансформатора формується пропорційний струмовий сигнал у межах до 5 А.

Саме тому під час вибору такого пристрою недостатньо орієнтуватися лише на максимальні 500 А. Необхідно одночасно перевірити, чи розрахований вторинний вимірювальний прилад на роботу з сигналом до 5 А. Правильне узгодження цих параметрів дозволяє сформувати відповідний вимірювальний тракт для конкретного завдання.

Підсумок

ALT-050-500-5 — роз'ємні вимірювальні кліщі-трансформатор для перетворення струму в діапазоні до 500 А у вторинний сигнал до 5 А. Модель має діаметр охоплення 50 мм і клас точності 0,2. Вона призначена для використання в енергетиці та електровимірювальних системах разом із сумісними вимірювачами потужності, мультиметрами, реєстраторами струму, аналізаторами якості електроенергії, вольтамперфазометрами та іншими приладами.

Поєднання діапазону 0–500 А, стандартного для цієї моделі виходу 0–5 А та роз'ємної конструкції дозволяє використовувати ALT-050-500-5 як зовнішній струмовий перетворювач у різних вимірювальних комплексах. Під час вибору необхідно враховувати діаметр провідника, очікуваний струм і параметри входу вторинного приладу.
