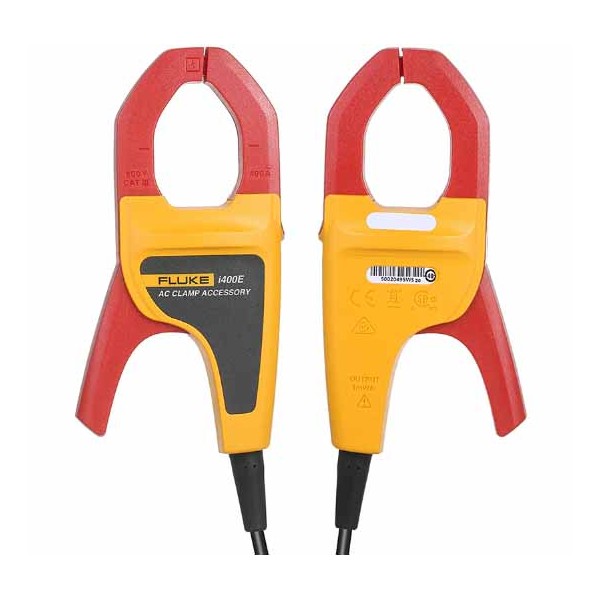

Струмовимірювальні кліщі-адаптер Fluke i400E для вимірювання змінного струму до 400 А

Fluke i400E — це струмовимірювальні кліщі-адаптер для безконтактного вимірювання змінного струму в електричних колах без необхідності розривати провідник. Модель розрахована на роботу в діапазоні від 1 до 400 А AC та перетворює вимірюваний струм у пропорційний сигнал 1 мВ/А. Завдяки такому принципу Fluke i400E можна використовувати разом із сумісним цифровим мультиметром або іншим вимірювальним приладом, який підтримує вимірювання змінної напруги в мілівольтовому діапазоні.

Кліщі дають змогу вимірювати струм у провіднику без його від'єднання від електричного кола. Це особливо зручно під час діагностики, технічного обслуговування та перевірки електрообладнання, коли небажано або неможливо розмикати коло для послідовного підключення амперметра. Внутрішній діаметр губок становить 30 мм, тому адаптер можна використовувати з провідниками відповідного діаметра, а максимально допустимий розмір проводу вказаний виробником як 600 MCM.

Принцип роботи Fluke i400E

Fluke i400E працює як перетворювач струму в напругу. Після охоплення одного струмопровідного провідника кліщами на виході формується сигнал із коефіцієнтом 1 мВ на 1 А змінного струму. Наприклад, струму 5 А відповідає вихідний сигнал 5 мВ, а струму 100 А — 100 мВ. Завдяки співвідношенню 1:1 між значенням струму в амперах і показанням у мілівольтах результат легко інтерпретувати без додаткових складних розрахунків.

Для роботи з адаптером вимірювальний прилад повинен мати діапазон щонайменше 400 мВ змінної напруги, входи для штекерів типу «банан», вхідну точність 2 % або кращу та вхідний опір понад 1 МОм. Така сумісність дає змогу використовувати Fluke i400E з більшістю відповідних мультиметрів Fluke та іншими приладами, здатними вимірювати мілівольти змінного струму.

Вимірювання змінного струму до 400 А без розриву кола

Основне призначення Fluke i400E — розширення можливостей мультиметра під час вимірювання великих значень змінного струму. Робочий діапазон становить від 1 до 400 А AC, при цьому вимірювання може виконуватися без безпосереднього включення мультиметра послідовно в коло. Достатньо охопити губками кліщів один провідник, переконатися, що губки повністю замкнені, та зчитати значення на мультиметрі в режимі mV AC.

Для отримання найбільш точного результату провідник слід розташовувати по центру отвору кліщів, між мітками вирівнювання, а самі кліщі — перпендикулярно до провідника. Виробник також рекомендує уникати вимірювань у безпосередній близькості до інших струмопровідних провідників, оскільки сторонні магнітні поля можуть впливати на результат.

Точність і частотний діапазон

Для частоти від 45 до 65 Гц похибка Fluke i400E становить 2,0 % від показання + 0,5 А, а в діапазоні від 65 до 400 Гц — 2,5 % від показання + 0,5 А. Типова смуга пропускання становить від 5 Гц до 20 кГц. Це дає змогу застосовувати кліщі не тільки для стандартної промислової та побутової мережевої частоти 50 Гц, а й для вимірювань у ширшому частотному діапазоні в межах характеристик приладу.

Модель розрахована на безперервну роботу зі струмом від 1 до 400 А. Максимальний струм, який не спричиняє пошкодження кліщів, становить 600 А. Для струмів нижче 1 А виробник не нормує точність, тому Fluke i400E доцільно використовувати насамперед у межах заявленого робочого діапазону.

Зручне підключення до мультиметра

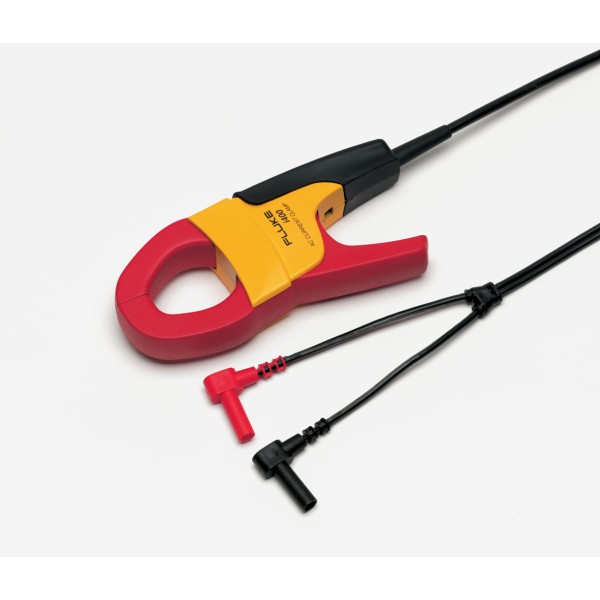

Адаптер оснащений вихідним кабелем довжиною 1 м та стандартним подвійним штекером типу «банан». Під час роботи штекери підключаються до входів COM і вимірювання напруги сумісного мультиметра, після чого на приладі вибирається режим вимірювання mV AC. Така схема підключення дає змогу використовувати звичайний цифровий мультиметр як індикатор струму, а самі кліщі виконують функцію перетворювача.

Коефіцієнт перетворення 1 мВ/А спрощує зчитування показань. Якщо мультиметр показує 25 мВ AC, це відповідає приблизно 25 А струму в охопленому провіднику. Такий підхід зручний для швидкої перевірки навантаження, пошуку перевантажених ліній, контролю споживання струму та діагностики електричного обладнання в межах характеристик Fluke i400E.

Безпека та конструкція

Fluke i400E має категорію безпеки CAT III 600 В відповідно до вимог IEC 61010. Робоча напруга становить до 600 В AC RMS. Конструкція передбачає вимірювання струму навколо ізольованого або відповідним чином доступного одиночного провідника без прямого електричного включення вимірювального кола мультиметра в силовий ланцюг.

Під час вимірювань необхідно дотримуватися правил електробезпеки та не перевищувати найнижчу категорію CAT серед усіх елементів вимірювальної системи — кліщів, мультиметра, щупів і додаткових аксесуарів. Пальці потрібно тримати за тактильним захисним бар'єром корпусу. Перед роботою слід перевіряти цілісність ізоляції кабелю, корпусу та губок кліщів.

Ступінь захисту корпусу — IP30 за IEC 60529 при закритих губках. Кліщі призначені для роботи за температури від –10 до +50 °C, а зберігати їх можна за температури від –30 до +60 °C. Допустима висота експлуатації становить до 2000 м над рівнем моря, висота зберігання — до 12 000 м.

Рекомендації для коректного вимірювання

Для вимірювання потрібно охоплювати кліщами лише один струмопровідний провідник. Якщо охопити одночасно фазний і нейтральний провідники кабелю, їхні магнітні поля значною мірою компенсуються, тому показання не відображатимуть фактичний струм навантаження. Губки мають бути повністю замкнені, а провідник — розміщений максимально близько до центру вимірювального отвору.

Перед початком роботи мультиметр потрібно перевести в режим вимірювання змінної напруги в мілівольтах. Після підключення адаптера значення в mV AC можна інтерпретувати як значення струму в амперах відповідно до коефіцієнта 1 мВ/А. Для стабільного результату бажано не розташовувати кліщі впритул до сусідніх провідників зі значним струмом та не змінювати положення провідника всередині губок під час зчитування показань.

Технічні характеристики Fluke i400E

Сумісність із вимірювальними приладами

Для повноцінної роботи Fluke i400E потрібен мультиметр або інший прилад, здатний вимірювати змінну напругу в мілівольтах. Рекомендовані вимоги до приладу: діапазон 400 мВ AC або більше, входи типу «банан», точність входу 2 % або краща та вхідний опір понад 1 МОм. Перед використанням варто перевірити характеристики конкретного мультиметра, щоб переконатися у відповідності цим параметрам.

Для яких завдань підходить Fluke i400E

Струмовимірювальні кліщі-адаптер Fluke i400E можуть застосовуватися для контролю струму в електричних лініях, перевірки навантаження, сервісного обслуговування електрообладнання, пошуку причин перевантаження та інших діагностичних робіт, де потрібно виміряти змінний струм до 400 А без розриву електричного кола. Прилад особливо зручний у ситуаціях, коли користувач уже має сумісний мультиметр і хоче розширити його можливості без придбання окремих струмовимірювальних кліщів з власним дисплеєм.
