Струмовимірювальні кліщі-ватметр ВМ-155 Brymen

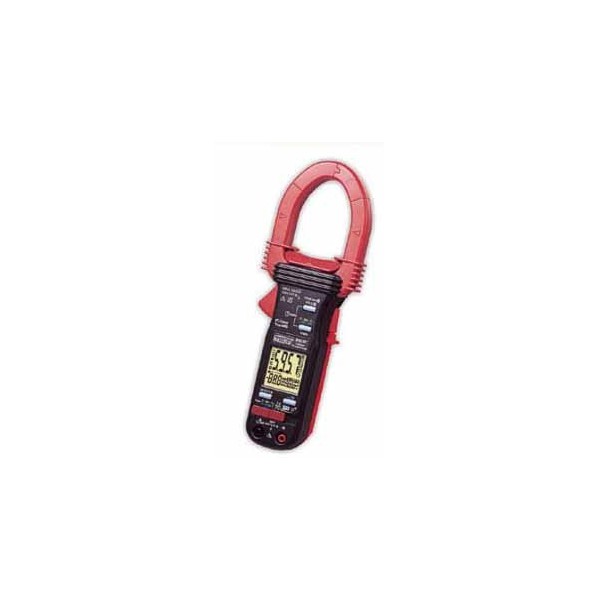

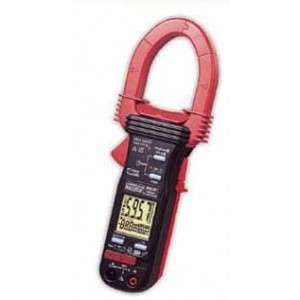

Струмовимірювальні кліщі-ватметр ВМ-155 Brymen — багатофункціональний електровимірювальний прилад для контролю параметрів однофазних і трифазних електричних мереж. Модель поєднує можливості струмових кліщів, ватметра та мультиметра, даючи змогу вимірювати змінний струм без розриву кола, напругу, опір, частоту, активну, реактивну й повну потужність, а також коефіцієнт потужності. Окремою особливістю приладу є функція THD%-F для оцінювання сумарного коефіцієнта гармонійних спотворень відносно основної гармоніки.

Максимальний вимірюваний змінний струм становить 1000 А, а напруга — до 600 В. Завдяки кліщовій конструкції вимірювання струму виконується без необхідності від'єднувати провідник або вмикати прилад послідовно в електричне коло. Максимальний діаметр провідника, який можна охопити кліщами, становить 45 мм. Такий формат зручний під час діагностики електрообладнання, перевірки силових ліній, електродвигунів, розподільних щитів та інших електротехнічних систем.

Вимірювання потужності та параметрів електромережі

Одне з основних призначень ВМ-155 — вимірювання параметрів електричної потужності. Прилад визначає активну потужність W, повну потужність VA та реактивну потужність var. Діапазон вимірювання потужності сягає 600,0 кВА та 600,0 кВт/квар. Це дає змогу використовувати кліщі не лише для звичайного вимірювання струму, а й для детальнішого контролю роботи електричних навантажень.

ВМ-155 підтримує вимірювання потужності в однофазних мережах і трифазних системах із симетричним навантаженням. Одночасне визначення електричних параметрів дає змогу оцінювати не тільки величину споживаного струму, але й характер навантаження. Це особливо корисно під час перевірки електродвигунів, трансформаторів, промислового обладнання та інших споживачів, для яких важливе співвідношення активної та реактивної складових потужності.

Подвійний дисплей дозволяє одночасно відображати пов'язані між собою параметри. Зокрема, прилад може показувати потужність разом із коефіцієнтом потужності. Функція індикації A-lags-V допомагає визначити ситуацію, коли струм відстає від напруги в індуктивному колі. Така інформація спрощує аналіз навантаження та дає додаткові дані про режим роботи електричної системи.

True RMS і контроль гармонійних спотворень THD%-F

Кліщі-ватметр ВМ-155 підтримують технологію True RMS для вимірювання справжнього середньоквадратичного значення змінного струму та напруги. Ця функція важлива під час роботи з електричними сигналами, форма яких відрізняється від правильної синусоїди. Подібні режими можуть виникати в мережах із сучасною електронікою, імпульсними блоками живлення, регуляторами та іншими нелінійними навантаженнями.

Для додаткової оцінки форми сигналу передбачена функція THD%-F — визначення сумарного коефіцієнта гармонійних спотворень відносно основної гармоніки. ВМ-155 може одночасно відображати змінну напругу або струм та значення THD%-F. Завдяки цьому користувач отримує більше інформації про стан електромережі, ніж під час звичайного вимірювання амперметром або мультиметром.

Аналіз гармонійної складової може бути корисним під час діагностики електричних систем із нелінійним навантаженням. Збільшений рівень гармоній здатний впливати на роботу електротехнічного обладнання, тому можливість контролю THD розширює сферу застосування струмових кліщів ВМ-155 порівняно з моделями, що вимірюють лише струм і напругу.

Вимірювання струму, напруги, опору та частоти

Діапазон вимірювання змінного струму становить від 0,01 А до 1000 А. Вимірювання виконується кліщами, тому для контролю струму достатньо охопити один провідник. Це зменшує кількість операцій під час діагностики та особливо зручно в електрощитах або на обладнанні, де небажано роз'єднувати робоче коло.

Для вимірювання напруги використовуються вимірювальні щупи. ВМ-155 працює зі змінною та постійною напругою в діапазоні до 600 В із роздільною здатністю від 0,1 В. Базова точність вимірювання постійної та змінної напруги становить 0,5%. Це дозволяє застосовувати прилад для комплексної перевірки електричних кіл, коли необхідно послідовно проконтролювати струм, напругу та інші параметри.

Прилад також вимірює опір у діапазоні до 999,9 Ом із роздільною здатністю 0,1 Ом. Для швидкої перевірки цілісності електричних з'єднань передбачене звукове продзвонювання. Ця функція корисна під час перевірки проводів, запобіжників, перемикачів та інших елементів електричного кола.

Функція частотоміра охоплює діапазон 5–500 Гц. Частоту змінного струму можна вимірювати безконтактно через кліщі, а частоту змінної напруги — через вимірювальні щупи. Таким чином, один прилад дозволяє перевіряти основні електричні величини без необхідності використовувати декілька окремих вимірювачів.

AutoVA та автоматичний вибір режиму

Функція AutoVA спрощує роботу з ВМ-155. Мікропроцесор приладу автоматично визначає відповідний режим для вимірювання змінного струму, змінної або постійної напруги залежно від підключення та параметрів сигналу. Автоматичний вибір діапазонів скорочує кількість ручних перемикань і робить послідовні вимірювання зручнішими.

Для фіксації результату передбачена функція Data Hold. Після її активації поточне показання залишається на дисплеї, тому результат можна переглянути після завершення вимірювання. Така можливість особливо корисна, коли дисплей приладу під час роботи знаходиться під незручним кутом або вимірювання виконується у важкодоступному місці.

Фіксація пікових значень PEAK-RMS

ВМ-155 має режим 65 ms PEAK-RMS HOLD, призначений для фіксації короткочасних максимальних середньоквадратичних значень змінного струму або напруги. Прилад здатний реєструвати пікові процеси тривалістю від 65 мс. Ця функція може використовуватися під час контролю перехідних процесів і пускових режимів електрообладнання.

Під час запуску двигунів та деяких інших потужних споживачів струм протягом короткого часу може суттєво відрізнятися від значення у сталому режимі. Звичайний вимірювач не завжди встигає відобразити такий короткий процес. Режим PEAK-RMS HOLD дає змогу зафіксувати максимальне значення для подальшого перегляду.

Вимірювання температури

До функціональних можливостей кліщів ВМ-155 також входить вимірювання температури за допомогою термопари K-типу. Підтримується відображення температури в градусах Цельсія або Фаренгейта. У специфікації моделі зазначений діапазон вимірювання температури від -50 до +300 °C.

Наявність температурного каналу розширює можливості приладу під час обслуговування електричного обладнання. Разом із контролем струму, напруги та потужності користувач може виконувати контактне вимірювання температури за допомогою відповідного датчика K-типу.

Подвійний дисплей із підсвічуванням

ВМ-155 обладнаний великим подвійним РК-дисплеєм. Подвійна індикація особливо зручна під час вимірювання взаємопов'язаних параметрів, наприклад потужності та коефіцієнта потужності або змінної напруги та THD%-F. Користувачеві не потрібно постійно перемикати режими, щоб порівняти декілька величин.

Підсвічування дисплея спрощує зчитування результатів за недостатнього освітлення, у внутрішніх частинах електричних шаф, технічних приміщеннях та інших місцях, де зовнішнього світла недостатньо. Органи керування розташовані так, щоб основні операції можна було виконувати без складних налаштувань.

Зв'язок із комп'ютером

Кліщі-ватметр ВМ-155 мають оптично ізольований інтерфейс передачі даних для зв'язку з комп'ютером. Виробником передбачено використання відповідного інтерфейсного комплекту для підключення приладу до ПК. Оптична ізоляція забезпечує електричне розділення вимірювального приладу та комп'ютерного обладнання.

Можливість передавання результатів на ПК може бути корисною під час лабораторних робіт, технічного обслуговування та інших завдань, де необхідно працювати з результатами вимірювання за допомогою комп'ютера. На сторінці моделі також зазначена можливість зв'язку з ПК.

Конструкція та електробезпека

Максимальний діаметр провідника для кліщів становить 45 мм. U-подібна форма вимірювальних губок розрахована на охоплення одиночних провідників значного перерізу. Корпус виконаний із міцного вогнестійкого матеріалу, що відповідає призначенню приладу для професійних електровимірювальних робіт.

ВМ-155 відповідає категорії електробезпеки CAT III 600 V за EN61010-2-032. Передбачений захист від імпульсних перенапруг до 6,5 кВ для імпульсу 1,2/50 мкс. Вхідні ланцюги основних вимірювальних функцій розраховані на захист до 600 В AC/DC.

Прилад також відповідає вимогам електромагнітної сумісності EN61326 та пов'язаним стандартам серії EN61000. Водночас під час будь-яких електричних вимірювань необхідно дотримуватися допустимих меж приладу та правил електробезпеки відповідно до умов конкретного об'єкта.

Компактний формат для професійних вимірювань

Розміри ВМ-155 становлять приблизно 224 × 78 × 40 мм, маса з елементами живлення — близько 224 г. Компактний корпус зручно утримувати під час вимірювання, а невелика маса спрощує перенесення приладу між об'єктами. Для вимірювальних щупів у конструкції передбачені фіксатори.

Живлення здійснюється від двох батарей типу AAA 1,5 В. Для зменшення витрати заряду передбачене автоматичне вимкнення живлення. Доступ до батарейного відсіку організований через окрему кришку, тому заміна елементів живлення не потребує розбирання всього корпусу.

Основні можливості ВМ-155

• вимірювання змінного струму від 0,01 А до 1000 А;
• вимірювання змінної та постійної напруги до 600 В;
• True RMS для змінного струму та напруги;
• вимірювання активної, реактивної та повної потужності;
• діапазон потужності до 600,0 кВт/квар та 600,0 кВА;
• визначення коефіцієнта потужності PF;
• аналіз сумарного коефіцієнта гармонійних спотворень THD%-F;
• вимірювання потужності однофазних і симетрично навантажених трифазних систем;
• індикація A-lags-V;
• вимірювання частоти від 5 до 500 Гц;
• вимірювання опору до 999,9 Ом;
• швидке звукове продзвонювання електричного кола;
• вимірювання температури термопарою K-типу;
• режим Data Hold для фіксації показань;
• режим 65 ms PEAK-RMS HOLD;
• функція автоматичного вибору AutoVA;
• подвійний РК-дисплей із підсвічуванням;
• оптично ізольований інтерфейс для зв'язку з ПК;
• максимальний діаметр охоплення провідника 45 мм;
• категорія електробезпеки CAT III 600 V.

Для яких завдань підходять струмові кліщі ВМ-155

Brymen ВМ-155 орієнтований на електричні вимірювання, під час яких недостатньо знати лише величину струму. Поєднання функцій струмових кліщів і ватметра дозволяє одночасно контролювати навантаження, напругу, різні складові потужності та коефіцієнт потужності. Функції True RMS і THD%-F додатково допомагають працювати з мережами, у яких форма сигналу може відрізнятися від правильної синусоїди.

Прилад може використовуватися під час діагностики електричних мереж, перевірки промислового електрообладнання, контролю електродвигунів, силових ліній, розподільних щитів та інших електротехнічних систем у межах заявлених характеристик. Вимірювання струму кліщами без розриву кола прискорює перевірку, а можливість вимірювання напруги, потужності, опору, частоти та температури зменшує потребу в застосуванні декількох окремих приладів.

Струмовимірювальні кліщі-ватметр ВМ-155 Brymen поєднують вимірювання струму до 1000 А, напруги до 600 В і потужності до 600 кВт із функціями True RMS, THD%-F, PF, PEAK-RMS HOLD, AutoVA та вимірюванням температури. Такий набір можливостей робить модель функціональним інструментом для комплексного контролю основних параметрів електричних мереж та обладнання.
