Струмові кліщі-приставка Mastech MS3302 для вимірювання змінного струму

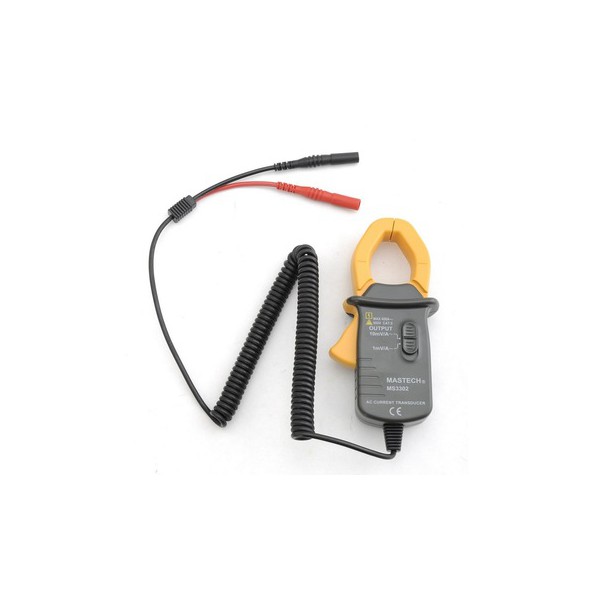

Mastech MS3302 — це струмові кліщі-приставка, призначені для вимірювання сили змінного струму за допомогою цифрового мультиметра. На відміну від звичайних струмових кліщів із власним дисплеєм, ця модель працює як зовнішній вимірювальний перетворювач: охоплює провідник, перетворює вимірюваний струм у пропорційний сигнал напруги та передає його на мультиметр. Такий формат дає змогу розширити можливості вимірювального комплекту та контролювати струм без розриву електричного кола.

Модель MS3302 розрахована на змінний струм у діапазоні від 0,1 до 400 А. Приставка має два коефіцієнти перетворення — 10 мВ/А та 1 мВ/А, які вибираються перемикачем на корпусі. Покази зчитуються безпосередньо з дисплея цифрового мультиметра, до якого під’єднані вихідні штекери кліщів. За даними виробника, MS3302 розширює можливості мультиметра Mastech MY68.

Діапазон вимірювання 0,1–400 А

Основний вимірювальний діапазон Mastech MS3302 становить 0,1–400 А змінного струму. Робочий частотний діапазон — 50–60 Гц. Прилад використовує індукційний датчик у вигляді трансформатора змінного струму, тому вимірювання виконується після охоплення тестованого провідника кліщами.

У технічній документації для положень перемикача 10 мВ/А та 1 мВ/А зазначена точність ±2,0% ±0,5 А. Наведені значення точності гарантуються протягом одного року після калібрування за температури від +18 до +28 °C та відносної вологості до 80%. Під час використання приставки потрібно також враховувати параметри підключеного мультиметра, оскільки саме він відображає результат вимірювання.

Два коефіцієнти перетворення: 10 мВ/А та 1 мВ/А

На корпусі MS3302 передбачено перемикач двох режимів вихідного сигналу. У положенні 10 мВ/А співвідношення становить 1 мВ вихідної напруги на 0,1 А вимірюваного струму. У положенні 1 мВ/А приставка формує 1 мВ на 1 А. Це дає змогу вибрати потрібний коефіцієнт перетворення відповідно до робочого діапазону та налаштувань цифрового мультиметра. Максимальний вихідний імпеданс приладу становить 45 Ом.

MS3302 не потребує окремого дисплея: після підключення приставки результати контролюються на екрані мультиметра. Кліщова частина виконує функцію датчика, а цифровий мультиметр використовується для відображення сформованого сигналу. Це важлива особливість моделі, яку слід враховувати перед придбанням: MS3302 є саме приставкою, а не самостійними цифровими струмовими кліщами.

Як інтерпретувати вихідний сигнал приставки

Режими 10 мВ/А та 1 мВ/А визначають, яку змінну напругу MS3302 передає на мультиметр для кожного ампера струму в провіднику. Наприклад, у режимі 10 мВ/А струм 1 А відповідає вихідному сигналу 10 мВ, а 10 А — 100 мВ. У режимі 1 мВ/А струм 10 А відповідає 10 мВ, а 100 А — 100 мВ. Такі співвідношення випливають безпосередньо з коефіцієнтів перетворення та допомагають правильно співвідносити показ мультиметра з фактичним струмом.

Перед вимірюванням варто перевірити, який режим встановлено на MS3302, оскільки однаковий показ напруги на мультиметрі відповідатиме різному струму залежно від положення перемикача. Саме тому користувачеві важливо враховувати вибраний масштаб вихідного сигналу під час зчитування результату. Приставка не виконує окрему цифрову індикацію — вона формує сигнал, який потім відображає підключений вимірювальний прилад.

Кліщовий датчик і розкриття 29 мм

Для проведення вимірювання необхідно натиснути важіль, розкрити кліщі, розмістити тестований провідник усередині вимірювального кільця та відпустити важіль. Максимальний розмір розкриття кліщів становить 29 мм. Максимальний діаметр провідника, який можна охопити під час вимірювання, — 28 мм.

У конструкції передбачене захисне ізоляційне кільце, призначене для захисту рук оператора. На корпусі розташований важіль розведення кліщів і перемикач режимів 10 мВ/А та 1 мВ/А. Габаритні розміри приставки становлять 64 × 143 × 30 мм, маса — приблизно 185 г.

Технічні характеристики Mastech MS3302

Як користуватися струмовими кліщами-приставкою MS3302

Перед вимірюванням потрібно встановити перемикач MS3302 у потрібне положення, а вихідні роз’єми кабелю підключити до цифрового мультиметра. Далі слід натиснути важіль розведення кліщів, пропустити тестований провідник через вимірювальне кільце та закрити кліщі. Після цього покази зчитуються з дисплея мультиметра. Під час розрахунку значення необхідно враховувати обраний коефіцієнт перетворення — 10 мВ/А або 1 мВ/А.

Перед початком роботи важливо переконатися, що приставка підключена до мультиметра та обрано відповідний режим. В інструкції прямо зазначено, що вимірювання струму не слід проводити, якщо тестер не підключений до цифрового мультиметра. На вихідні роз’єми MS3302 також не можна подавати зовнішню напругу.

Під час вимірювання MS3302 повинна охоплювати тестований провідник повністю, а кліщі мають бути закриті. Саме через вимірювальне кільце датчик сприймає магнітне поле, пов’язане зі змінним струмом у провіднику. Після підключення до мультиметра користувач працює з приставкою як із зовнішнім датчиком, а не як із окремим автономним вимірювачем.

Оскільки частотний діапазон MS3302 становить 50–60 Гц, прилад призначений для вимірювань у межах цієї частоти. Якщо параметри досліджуваного сигналу виходять за заявлений діапазон, орієнтуватися на зазначені характеристики точності не слід. Для отримання коректного результату необхідно одночасно дотримуватися діапазону струму, частоти, температури та інших умов, наведених виробником.

Категорія безпеки та обмеження

Для MS3302 зазначена робоча напруга 600 В CAT II відповідно до IEC 1010-1. У документації також вказані подвійна ізоляція та категорія безпеки II. Водночас виробник окремо попереджає, що прилад не призначений для вимірювання оголених провідників, на яких присутня напруга понад 250 В змінного ефективного або постійного струму.

Робота поблизу сильних радіочастотних електромагнітних полів приблизно 3 В/м може впливати на точність вимірювань. Тому при використанні кліщів необхідно дотримуватися вимог інструкції, не перевищувати встановлені електричні параметри та враховувати умови, у яких проводиться вимірювання.

Робочі умови, зберігання та догляд

Допустимий діапазон робочої температури для Mastech MS3302 становить від 0 до +50 °C за відносної вологості до 80%. Температура зберігання — від -20 до +60 °C. Виробник не рекомендує зберігати прилад за підвищеної температури та вологості або піддавати його тривалому впливу прямого сонячного світла.

Для очищення корпусу рекомендується використовувати вологу тканину та м’які мийні засоби. Сильні розчинники й абразивні матеріали застосовувати не слід. Налаштування та ремонт пристрою мають виконуватися кваліфікованим персоналом.

Особливості Mastech MS3302

Mastech MS3302 поєднує кліщовий датчик змінного струму та вихід для підключення до цифрового мультиметра. Діапазон 0,1–400 А, два масштаби вихідного сигналу, розкриття кліщів 29 мм і максимальний діаметр провідника 28 мм роблять характеристики моделі зрозумілими для підбору під конкретне вимірювальне завдання. Власного дисплея приставка не має — результат відображається на підключеному мультиметрі.

Якщо потрібні струмові кліщі-приставка для вимірювання змінного струму в парі з мультиметром, MS3302 дозволяє виконувати такі вимірювання в межах 0,1–400 А при частоті 50–60 Гц. Перед застосуванням необхідно перевірити сумісність режимів і діапазонів мультиметра з вихідними сигналами 10 мВ/А та 1 мВ/А та дотримуватися вимог електробезпеки, наведених в інструкції.
