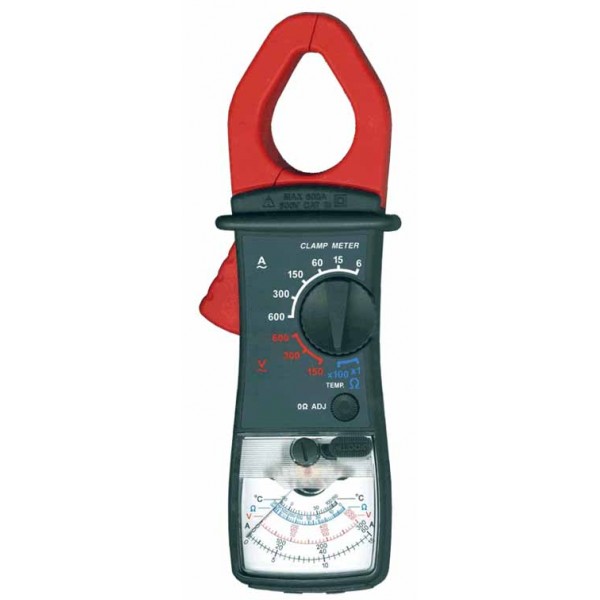

Аналогові струмовимірювальні кліщі ALT-116

ALT-116 — аналогові струмовимірювальні кліщі для контролю основних електричних параметрів у мережах та електрообладнанні. Прилад призначений насамперед для вимірювання змінного струму в діапазонах до 600 А, а також дає змогу вимірювати змінну та постійну напругу, опір і температуру. Стрілочна індикація робить модель зручною для користувачів, які звикли працювати з аналоговими вимірювальними приладами та оцінювати показання без цифрового дисплея.

Кліщі змінного струму ALT-116 можуть застосовуватися під час обслуговування електричних мереж, перевірки електрообладнання та виконання вимірювань у професійній практиці. Виробником передбачено кілька окремих діапазонів вимірювання струму — 6, 15, 60, 150, 300 і 600 А. Такий поділ дає можливість вибрати діапазон відповідно до очікуваного значення струму та зручно контролювати показання на стрілочній шкалі.

Основні можливості ALT-116

Основна функція ALT-116 — вимірювання змінного струму до 600 А. Крім цього, прилад підтримує вимірювання змінної напруги до 600 В і постійної напруги до 60 В. Додатково доступне вимірювання опору у двох діапазонах, а також температури за допомогою термопари. Для основних зазначених режимів у характеристиках вказана точність 3%.

• вимірювання змінного струму до 600 А;
• шість діапазонів змінного струму: 6 А, 15 А, 60 А, 150 А, 300 А і 600 А;
• вимірювання змінної напруги в діапазонах 150 В, 300 В і 600 В;
• вимірювання постійної напруги до 60 В;
• вимірювання опору в режимах ×1 та ×100;
• вимірювання температури від −50 °C до +150 °C;
• аналогова стрілочна індикація;
• регулювання нуля;
• максимальний діаметр охоплення до 40 мм.

Вимірювання змінного струму

ALT-116 належить до струмовимірювальних кліщів змінного струму та має максимальну межу вимірювання 600 А. Для роботи доступні діапазони 6 А, 15 А, 60 А, 150 А, 300 А і 600 А. Наявність кількох меж вимірювання дає змогу працювати як із відносно невеликими значеннями струму, так і зі струмами у сотні ампер. Заявлена точність вимірювання змінного струму становить 3%.

Максимальний діаметр охоплення кліщів становить 40 мм. Цей параметр важливо враховувати при виборі приладу для конкретного провідника або кабелю. Якщо потрібні аналогові струмові кліщі для електротехнічних робіт із діапазоном до 600 А, ALT-116 поєднує кілька меж вимірювання та класичну стрілочну систему відображення результату.

Вимірювання напруги

Функціональність ALT-116 не обмежується контролем струму. Прилад також призначений для вимірювання змінної та постійної напруги. Для змінної напруги передбачено три діапазони: 150 В, 300 В і 600 В. Заявлена точність становить 3%. Це дозволяє використовувати один прилад для кількох типових вимірювань під час перевірки електричних кіл та обладнання.

Постійну напругу ALT-116 вимірює до 60 В із заявленою точністю 3%. Таким чином, користувач отримує не лише кліщі для вимірювання змінного струму, а багатофункціональний аналоговий прилад, який охоплює декілька основних електричних параметрів.

Вимірювання опору та температури

Для вимірювання електричного опору в ALT-116 передбачено два режими: ×1 із межею 50 Ом та ×100 із межею 50 кОм. Заявлена точність вимірювання опору — 3%. Передбачене регулювання нуля, що є важливою складовою роботи з аналоговим приладом і дає змогу підготувати стрілочний індикатор до вимірювань відповідно до інструкції з експлуатації.

Ще одна функція моделі — вимірювання температури. За допомогою термопари NR-81 можна контролювати температуру в діапазоні від −50 °C до +150 °C. Заявлена точність для цього режиму становить 3%. Термопара входить до комплекту постачання, тому функція вимірювання температури передбачена стандартною комплектацією ALT-116.

Аналогова стрілочна індикація

Особливістю ALT-116 є аналогова система індикації. Результат вимірювання відображається стрілкою на шкалі, без цифрового дисплея. Такий формат може бути зручним для фахівців, які працюють зі стрілочними електровимірювальними приладами та віддають перевагу класичному способу спостереження за зміною показань.

Для коректної роботи передбачено регулювання нуля. Перед проведенням вимірювань необхідно вибирати відповідний діапазон і користуватися приладом згідно з інструкцією з експлуатації. Наявність кількох шкал і діапазонів робить ALT-116 універсальнішим порівняно з приладами, розрахованими лише на одну межу струму.

Конструкція, живлення та габарити

Габаритні розміри струмовимірювальних кліщів ALT-116 становлять 240 × 90 × 45 мм, маса — 360 г. Для живлення використовуються три батарейки по 1,5 В. Максимальний діаметр охоплення кліщів — 40 мм. Ці параметри варто враховувати під час підбору приладу для конкретних умов роботи та типорозміру провідників.

Прилад постачається з кейсом для перенесення. У комплект також входять вимірювальні проводи та термопара, необхідні для використання відповідних функцій ALT-116. Завдяки цьому одна модель може застосовуватися для контролю струму, напруги, опору та температури в межах зазначених технічних характеристик.

Технічні характеристики ALT-116

• Тип приладу: аналогові струмовимірювальні кліщі.
• Змінний струм: 6 А, 15 А, 60 А, 150 А, 300 А, 600 А.
• Точність вимірювання змінного струму: 3%.
• Змінна напруга: 150 В, 300 В, 600 В.
• Точність вимірювання змінної напруги: 3%.
• Постійна напруга: до 60 В.
• Точність вимірювання постійної напруги: 3%.
• Опір: ×1 (50 Ом), ×100 (50 кОм).
• Точність вимірювання опору: 3%.
• Температура: від −50 °C до +150 °C з термопарою NR-81.
• Точність вимірювання температури: 3%.
• Індикація: стрілочна.
• Регулювання нуля: передбачене.
• Діаметр охоплення: до 40 мм.
• Живлення: 3 батарейки по 1,5 В.
• Маса: 360 г.
• Розміри: 240 × 90 × 45 мм.

Комплектація

• струмовимірювальні кліщі ALT-116 — 1 шт.;
• інструкція з експлуатації — 1 шт.;
• кейс для перенесення — 1 шт.;
• комплект вимірювальних проводів — 1 комплект;
• термопара — 1 шт.;
• сертифікат метрологічного калібрування — опційно, за додаткову плату.

Застосування струмовимірювальних кліщів ALT-116

В описі виробу зазначено можливість застосування ALT-116 у РЕМ, обленерго та на ТЕЦ. Набір вимірювальних функцій робить прилад придатним для робіт, де потрібно контролювати змінний струм до 600 А та додатково перевіряти напругу, опір або температуру. Аналогова індикація, окремі діапазони вимірювання і регулювання нуля орієнтовані на звичну для стрілочних приладів методику роботи.

ALT-116 також може бути актуальним під час заміни аналогових кліщів попередніх моделей. В описі товару вказано, що кліщі ALT-116 повністю замінюють РК 120, РК-120.1, РК-120.2, К4575, К4575 1А, Ц4505 та інші аналогічні прилади. Це варто враховувати тим, хто підбирає заміну для наявного вимірювального оснащення з подібним призначенням.

Що важливо врахувати під час вибору

Перед купівлею струмовимірювальних кліщів ALT-116 варто зіставити їхні межі вимірювання з параметрами обладнання, яке планується перевіряти. Максимальний вимірюваний змінний струм становить 600 А, змінна напруга — 600 В, постійна напруга — 60 В, а діаметр охоплення — 40 мм. Для температурних вимірювань передбачений діапазон від −50 °C до +150 °C.

Якщо потрібні саме аналогові кліщі змінного струму зі стрілочною шкалою, ALT-116 поєднує функції амперметра, вимірювання напруги, опору та температури в одному корпусі. Водночас під час вибору важливо враховувати аналоговий принцип індикації: значення зчитуються зі шкали, тому модель насамперед підійде користувачам, яким зручний саме такий формат роботи.

ALT-116 — аналогові кліщі для вимірювання струму до 600 А

Струмовимірювальні кліщі ALT-116 розраховані на вимірювання змінного струму в шести діапазонах із верхньою межею 600 А. Додаткові режими охоплюють вимірювання змінної напруги до 600 В, постійної напруги до 60 В, опору до 50 кОм у режимі ×100 та температури від −50 °C до +150 °C. Для основних режимів заявлена точність 3%.

Модель комплектується кейсом, вимірювальними проводами, термопарою та інструкцією. Сертифікат метрологічного калібрування доступний як опція за додаткову плату. ALT-116 може використовуватися там, де потрібні класичні аналогові струмові кліщі з широким набором базових вимірювальних функцій і максимальним охопленням провідника до 40 мм.
