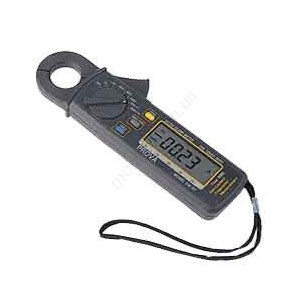

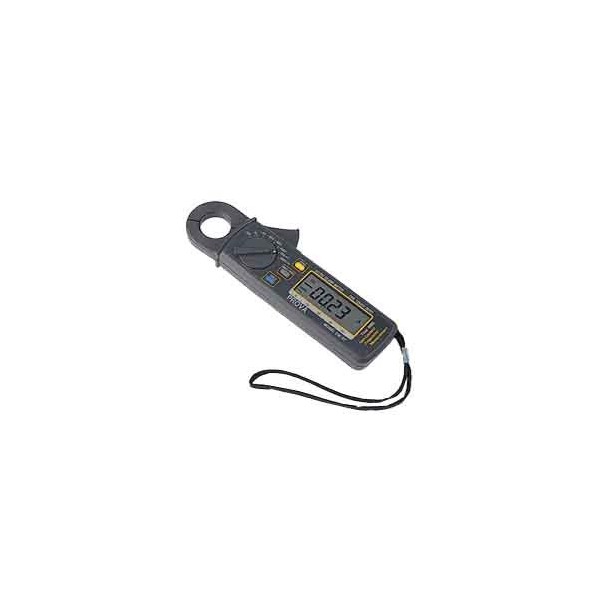

Струмовимірювальні кліщі CM-07 для постійного та змінного струму

Струмовимірювальні кліщі CM-07 призначені для вимірювання постійного та змінного струму без необхідності безпосереднього підключення приладу послідовно в електричне коло. Модель орієнтована, зокрема, на роботу з малими значеннями струму та забезпечує роздільну здатність до 10 мА для постійного струму і до 1 мА для змінного струму. Така особливість дає змогу контролювати невеликі зміни струму, зберігаючи зручність кліщового способу вимірювання.

CM-07 поєднує вимірювання DC та AC, підтримує технологію True RMS для змінного струму, має функцію безконтактного вимірювання частоти, режими фіксації максимального та мінімального значення, а також Data Hold. Максимальний діаметр провідника, який можна охопити кліщами, становить 23 мм. Результати відображаються на РК-дисплеї 3¾ розряду з 4000 відліків та 40-сегментною графічною шкалою.

Особливості струмових кліщів CM-07

Однією з основних особливостей CM-07 є можливість працювати як із постійним, так і зі змінним струмом. Користувачеві не потрібно застосовувати окремі прилади для різних типів струму: основні вимірювання доступні в одному компактному корпусі. При цьому діапазони та роздільна здатність підібрані так, щоб прилад можна було використовувати не тільки для значних струмових навантажень, а й для вимірювання порівняно малих значень.

• Вимірювання постійного та змінного струму.
• Роздільна здатність DC: до 10 мА.
• Роздільна здатність AC: до 1 мА.
• True RMS під час вимірювання змінного струму.
• Безконтактне вимірювання частоти.
• Максимальний діаметр захвату — 23 мм.
• РК-дисплей 3¾ розряду, 4000 відліків.
• 40-сегментна швидкодіюча графічна шкала.
• Режими Max/Min.
• Функція Data Hold для утримання показань на дисплеї.

Вимірювання малих струмів

CM-07 відрізняється підвищеною увагою до вимірювання малих струмів. У діапазоні постійного струму 40 А роздільна здатність становить 10 мА. Для змінного струму в діапазоні 4 А вона досягає 1 мА. Завдяки цьому на дисплеї можна спостерігати порівняно невеликі зміни вимірюваного значення, які могли б бути непомітними при використанні кліщів із грубішою роздільною здатністю.

При цьому CM-07 не обмежується лише малими значеннями. Для постійного струму передбачено вимірювання до 400 А, а для змінного струму характеристики також охоплюють значення до 400 А. Точність залежить від вибраного діапазону та фактичного значення струму, тому для коректної оцінки результату слід орієнтуватися на наведені нижче характеристики.

Вимірювання постійного струму DC

Для вимірювання постійного струму CM-07 має діапазони 40 А та 400 А. У діапазоні 40 А забезпечується роздільна здатність 10 мА, а в діапазоні 400 А — 100 мА. Для діапазону 400 А точність залежить від фактичного значення струму: окремо нормуються ділянки 0–150 А, 150–200 А та 200–400 А.

Вимірювання змінного струму AC True RMS

Під час роботи зі змінним струмом CM-07 використовує технологію True RMS. Для наведених характеристик зазначено коефіцієнт амплітуди Crest Factor ≤ 4. Точність нормується окремо для частоти 50/60 Гц та для ширшого частотного діапазону 40 Гц – 1 кГц.

Найвища роздільна здатність 1 мА доступна в діапазоні 4 А. У межах цього діапазону характеристики точності окремо наведені для струму 0–500 мА та 500 мА–4 А. Для більших значень передбачені діапазони 40 А, 100 А і 400 А з роздільною здатністю 10 або 100 мА.

True RMS — вимірювання діючого значення

Підтримка True RMS є важливою функцією CM-07 під час вимірювання змінного струму. Прилад визначає діюче значення сигналу відповідно до заявлених характеристик, а для вимірювання AC виробником окремо вказано Crest Factor ≤ 4. Це дозволяє оцінювати змінний струм за його діючим значенням у межах установлених для приладу діапазонів і частот.

При виборі потрібного діапазону слід враховувати не тільки максимальний струм, а й необхідну роздільну здатність. Наприклад, діапазон 4 А забезпечує крок відображення 1 мА, тоді як у діапазоні 40 А роздільна здатність становить 10 мА. За більших струмів використовується роздільна здатність 100 мА.

Безконтактне вимірювання частоти

Крім вимірювання струму, кліщі CM-07 підтримують безконтактне автоматичне вимірювання частоти. Діапазон становить від 99,99 Гц до 99,9 кГц. Залежно від частоти роздільна здатність становить від 0,01 до 10 Гц. Заявлена точність — ±0,5% ±2 знаки, чутливість — 0,3 А.

Дисплей і графічна шкала

Результати вимірювання виводяться на РК-дисплей 3¾ розряду. Максимальна кількість відліків становить 4000. Крім цифрового результату, CM-07 оснащений швидкою 40-сегментною графічною шкалою. Вона доповнює цифрову індикацію та дозволяє візуально стежити за зміною вимірюваного параметра.

Поєднання цифрового відображення та графічної шкали зручне тоді, коли важливе не лише конкретне числове значення, а й характер його зміни. При цьому основний результат залишається доступним у цифровому вигляді на дисплеї.

Функції Max/Min і Data Hold

У CM-07 передбачені режими Max/Min, які дають змогу працювати з максимальними та мінімальними значеннями вимірюваного параметра. Це доповнює стандартний режим поточного відображення результату та спрощує контроль зміни струму під час перевірки електричних кіл.

Функція Data Hold дозволяє зафіксувати поточне показання на дисплеї. Вона корисна, коли після встановлення кліщів або виконання вимірювання дисплей розташований не під найзручнішим кутом для зчитування. Користувач може утримати результат і переглянути його після завершення безпосереднього вимірювання.

Захват провідника до 23 мм

Максимальний розмір захвату струмових кліщів CM-07 становить 23 мм. Це значення потрібно враховувати перед вимірюванням, оскільки провідник повинен розміщуватися всередині вимірювальних кліщів. Кліщовий принцип дозволяє виконувати вимірювання струму шляхом охоплення провідника без підключення приладу послідовно в коло.

Для коректного вимірювання кліщі повинні охоплювати саме потрібний провідник. Такий спосіб роботи є однією з основних переваг струмовимірювальних кліщів як класу вимірювальних приладів.

Електробезпека CM-07

Струмовимірювальні кліщі CM-07 відповідають стандарту EN 61010-2-032. Для приладу зазначені категорії вимірювання CAT II 600 V та CAT III 300 V. Під час експлуатації необхідно враховувати ці категорії та допустимі параметри електричного кола.

Захист від перевантаження залежить від режиму вимірювання. Для постійного струму в таблиці характеристик зазначено 400 А DC. Для змінного струму в окремих діапазонах вказаний захист 400 А AC або 500 А AC. Для режиму вимірювання частоти також зазначено перевантаження 500 А AC.

Загальні технічні характеристики CM-07

Для яких вимірювань підходять кліщі CM-07

CM-07 доцільно вибирати, коли потрібен один кліщовий прилад для контролю постійного та змінного струму, а також важлива можливість вимірювати малі значення струму з роздільною здатністю до 1 мА в режимі AC. Прилад може застосовуватися під час перевірки та діагностики електричних кіл у межах його технічних характеристик.

Для вимірювання більших струмів передбачені діапазони до 400 А. Таким чином, CM-07 охоплює широкий набір завдань: від контролю малих значень до вимірювання струмів у десятки та сотні ампер. Перед початком роботи необхідно правильно вибрати режим і враховувати точність, зазначену для конкретної ділянки діапазону.

Переваги конструкції та функціональності

Корпус CM-07 має габарити 183 × 61 × 36 мм, а маса приладу становить 190 г. Максимальне розкриття кліщів 23 мм визначає допустимий розмір провідника. Робочий температурний діапазон від -10 °C до +50 °C дозволяє використовувати прилад за різних температурних умов у межах зазначених виробником значень.

У роботі користувач отримує одразу кілька способів контролю результату: цифрову індикацію, графічну 40-сегментну шкалу, фіксацію показань Data Hold та режими Max/Min. Окремий режим вимірювання частоти розширює функціональність CM-07 без необхідності використовувати для цієї операції окремий прилад у випадках, коли параметри сигналу відповідають заявленому діапазону.

CM-07 — кліщі для DC та AC з високою роздільною здатністю

Струмові кліщі CM-07 поєднують вимірювання постійного та змінного струму, підтримку True RMS і можливість безконтактного визначення частоти. Основною особливістю моделі є роздільна здатність до 10 мА для DC та до 1 мА для AC, що особливо важливо, коли необхідно відстежувати невеликі зміни струму.

Діапазон вимірювання струму до 400 А, захват до 23 мм, цифровий дисплей із 4000 відліків, графічна шкала, Max/Min та Data Hold формують набір функцій для практичного електричного контролю. Водночас усі вимірювання повинні виконуватися з урахуванням установлених діапазонів, характеристик точності та категорій безпеки CAT II 600 V і CAT III 300 V.
