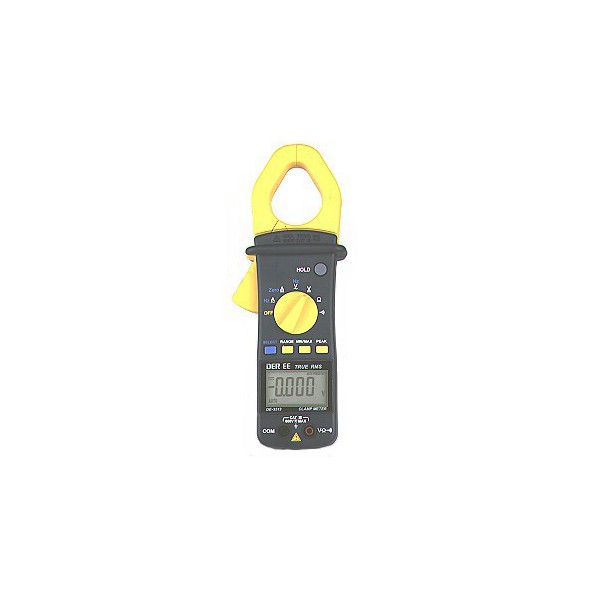

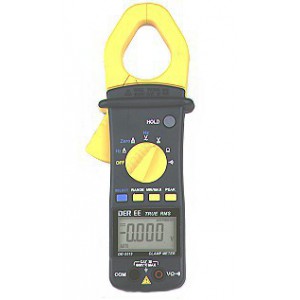

Струмові кліщі DE-3515 для вимірювання постійного та змінного струму до 1000 А

Цифрові струмові кліщі DE-3515 призначені для вимірювання постійного та змінного струму без розриву електричного кола, а також для контролю напруги, опору, частоти та температури. Прилад поєднує можливості струмовимірювальних кліщів і цифрового мультиметра, тому дає змогу виконувати комплексну перевірку основних електричних параметрів одним вимірювальним пристроєм.

DE-3515 підтримує вимірювання постійного струму DCA та змінного струму ACA до 1000 А. Максимальна вимірювана напруга постійного та змінного струму становить 600 В. Також передбачено вимірювання опору до 40 МОм, частоти до 4000 Гц і температури в діапазоні від -50 до +1100 °C. Функція True RMS забезпечує вимірювання справжнього середньоквадратичного значення змінного сигналу.

Завдяки кліщовій конструкції струм можна вимірювати без необхідності роз'єднувати провідник і послідовно підключати вимірювальний прилад. Достатньо охопити губками кліщів потрібний провідник і вибрати відповідний режим. Максимальний діаметр охоплення становить 40 мм, також конструкція допускає охоплення провідника розміром до 47 × 10 мм.

Основні можливості струмових кліщів DE-3515

Модель DE-3515 розрахована на виконання основних вимірювань, необхідних під час перевірки електричних кіл та обладнання. За допомогою одного приладу можна вимірювати струм, напругу, електричний опір, частоту та температуру, а також перевіряти цілісність електричного кола за допомогою звукової прозвонки.

• вимірювання постійного струму DCA до 1000 А;
• вимірювання змінного струму ACA до 1000 А;
• вимірювання постійної напруги DCV до 600 В;
• вимірювання змінної напруги ACV до 600 В;
• вимірювання електричного опору до 40 МОм;
• вимірювання частоти до 4000 Гц;
• вимірювання температури від -50 до +1100 °C;
• режим True RMS;
• звукова перевірка цілісності кола;
• функція утримання показань Data Hold;
• фіксація мінімального та максимального значення;
• функція встановлення нуля для вимірювання постійного струму;
• автоматичний та ручний вибір діапазону;
• автоматичне вимкнення живлення;
• індикація низького заряду елементів живлення.

Вимірювання постійного та змінного струму

Основне призначення DE-3515 — безконтактне відносно електричного з'єднання вимірювання сили струму за допомогою кліщів. Для постійного та змінного струму доступні діапазони 40, 400 і 1000 А. На молодшому діапазоні 40 А роздільна здатність становить 0,01 А, що дає змогу контролювати не лише великі струмові навантаження, а й значно менші значення.

Під час вимірювання постійного струму корисною є функція швидкого встановлення нульового значення. Вона дозволяє виконати початкове коригування показань перед вимірюванням DCA. Для роботи зі змінним струмом у DE-3515 передбачено режим True RMS, який використовується для визначення справжнього середньоквадратичного значення сигналу.

Функція утримання показань зручна у випадках, коли дисплей приладу після охоплення провідника розташований під незручним кутом. Значення можна зафіксувати, після чого прочитати його вже після відведення кліщів від місця вимірювання. Передбачено також фіксацію мінімального та максимального результату.

Вимірювання напруги до 600 В

Крім струмових вимірювань, кліщі DE-3515 можуть працювати як цифровий мультиметр. За допомогою вимірювальних щупів прилад визначає постійну та змінну напругу. Для DCV і ACV передбачені діапазони 4, 40, 400 та 600 В.

На діапазоні 4 В роздільна здатність становить 0,001 В. Для вимірювання постійної напруги заявлена точність становить 0,75 %, для змінної — 1,0 %. Такий набір функцій дозволяє використовувати один прилад як для контролю струму кліщовим методом, так і для стандартних контактних вимірювань за допомогою комплектних щупів.

Вимірювання опору та прозвонка електричного кола

DE-3515 підтримує вимірювання електричного опору в діапазонах 400 Ом, 4 кОм, 40 кОм, 400 кОм, 4 МОм і 40 МОм. Мінімальна роздільна здатність на діапазоні 400 Ом становить 0,1 Ом. Це розширює функціональність струмових кліщів і дозволяє використовувати їх під час перевірки електричних ланцюгів, компонентів та з'єднань.

Окремо передбачено режим звукової прозвонки. Він спрощує перевірку цілісності провідників і електричних з'єднань, оскільки результат можна контролювати не лише за показаннями дисплея, а й за звуковим сигналом.

Вимірювання частоти та температури

Ще одна функція DE-3515 — вимірювання частоти. Прилад має діапазони 400 і 4000 Гц. На діапазоні 400 Гц роздільна здатність становить 0,1 Гц, а заявлена точність вимірювання частоти — 0,5 %. Також конструкцією передбачена можливість одночасного контролю частоти та ACA або частоти та ACV.

Струмові кліщі також підтримують вимірювання температури в широкому діапазоні від -50 до +1100 °C. Заявлена точність становить 1 %. Функція вимірювання температури розширює сферу використання приладу під час комплексної перевірки електричного та іншого обладнання. Температурний датчик у зазначеному магазином комплекті постачання не вказаний, тому перед використанням цієї функції варто враховувати необхідність відповідного датчика або адаптера.

True RMS і робота зі змінними сигналами

Наявність True RMS є важливою особливістю DE-3515. У цьому режимі прилад визначає справжнє середньоквадратичне значення змінного сигналу. Такий принцип вимірювання особливо актуальний, коли форма сигналу відрізняється від правильної синусоїди. Тому режим True RMS розширює можливості кліщів у порівнянні з простими вимірювальними приладами, які розраховують змінне значення за усередненим сигналом.

DE-3515 можна застосовувати там, де потрібно контролювати як постійний, так і змінний струм, не використовуючи для кожного типу вимірювань окремий прилад. Можливість вимірювання до 1000 А робить модель придатною для роботи з колами, де струми значно перевищують діапазон звичайних портативних мультиметрів.

Дисплей та керування вимірюваннями

Прилад оснащений РК-дисплеєм на 4300 відліків. Частота оновлення показань становить приблизно два рази на секунду. Підтримується автоматичний і ручний вибір діапазону, тому користувач може дозволити приладу самостійно підібрати потрібну межу вимірювання або встановити її вручну відповідно до конкретного завдання.

Функція Data Hold дозволяє утримувати поточний результат на дисплеї. Режими Min/Max використовуються для фіксації мінімального та максимального значення під час спостереження за параметром. Передбачено індикацію розрядження елементів живлення, а функція автоматичного вимкнення допомагає зменшити непотрібне споживання енергії, якщо прилад протягом певного часу не використовується.

Технічні характеристики DE-3515

Безпека та умови експлуатації

Для DE-3515 виробником зазначені стандарти IEC 61010-1 та IEC 61010-2-032, категорія вимірювань CAT III 600 V і ступінь забруднення 2. Допустима висота експлуатації — до 2000 м над рівнем моря.

Робочий температурний діапазон становить від 0 до +50 °C за відносної вологості менше 80 % без утворення конденсату. Для зберігання зазначено температуру від -10 до +60 °C і відносну вологість менше 70 % без конденсації.

Конструкція та зручність використання

Габарити DE-3515 становлять 241 × 91 × 45 мм, маса — приблизно 410 г. Кліщова конструкція дає можливість швидко охопити окремий провідник і виконати вимірювання струму без втручання в електричне з'єднання. Максимальний діаметр охоплення 40 мм дозволяє працювати з провідниками різного перерізу в межах допустимого розміру.

Для вимірювання напруги, опору, частоти та виконання прозвонки використовуються вимірювальні щупи. Вони входять до зазначеного комплекту поставки. Для транспортування та зберігання приладу передбачений кейс.

Комплектація струмових кліщів DE-3515

• струмові кліщі DE-3515 — 1 шт.;
• вимірювальні щупи — 1 комплект;
• кейс для перенесення — 1 шт.;
• керівництво з експлуатації — 1 шт.

Для яких вимірювань підходить DE-3515

Струмовимірювальні кліщі DE-3515 можуть використовуватися для контролю електричних параметрів у колах постійного та змінного струму. Прилад дозволяє швидко перевіряти струмове навантаження без розриву провідника, після чого за необхідності перейти до контактного вимірювання напруги, опору або частоти.

Поєднання діапазону струму до 1000 А, напруги до 600 В, опору до 40 МОм, частоти до 4 кГц, температурного режиму та функції True RMS робить DE-3515 багатофункціональним вимірювальним приладом. Користувачеві не потрібно окремо застосовувати струмові кліщі для AC і DC: ця модель підтримує обидва типи струму.

DE-3515 буде корисним у ситуаціях, коли важливо виконати вимірювання без розбирання електричного кола та водночас мати можливість перевірити додаткові параметри за допомогою щупів. Функції Data Hold, Min/Max, встановлення нуля, ручного й автоматичного вибору діапазону спрощують роботу під час послідовного виконання декількох вимірювань.

Струмові кліщі DE-3515 — комплексний контроль електричних параметрів

Цифрові струмові кліщі DE-3515 поєднують вимірювання постійного та змінного струму до 1000 А з функціями мультиметра. Прилад вимірює AC/DC напругу до 600 В, опір до 40 МОм, частоту до 4000 Гц і температуру до +1100 °C, підтримує True RMS, прозвонку, утримання результату та реєстрацію мінімальних і максимальних значень.

Модель підходить для користувачів, яким потрібні струмові кліщі постійного та змінного струму з широким набором додаткових вимірювальних функцій. DE-3515 дозволяє виконувати основні перевірки електричних параметрів одним портативним приладом, а кліщовий метод вимірювання струму дає можливість працювати без розриву контрольованого провідника.
