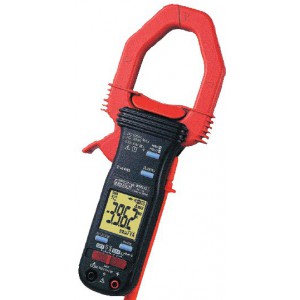

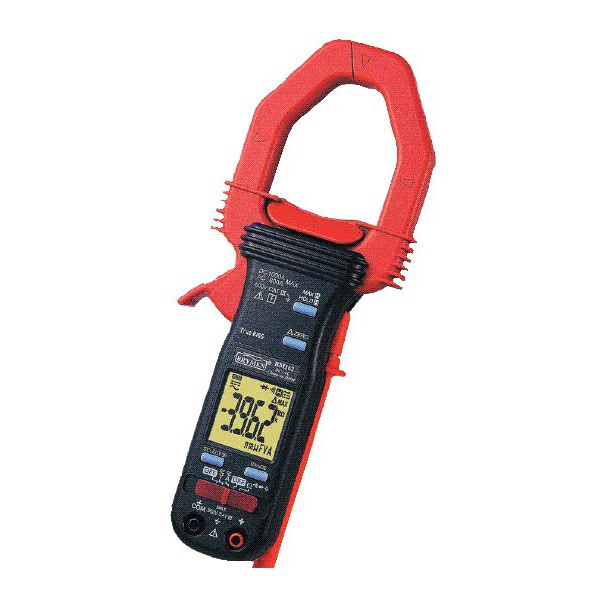

Струмовимірювальні кліщі Brymen BM-162 для постійного та змінного струму

Brymen BM-162 — цифрові струмовимірювальні кліщі для безконтактного вимірювання сили постійного та змінного струму, а також виконання основних мультиметрових вимірювань. Прилад розрахований на роботу з постійним струмом до 1000 А та змінним струмом до 800 А. Додатково BM-162 вимірює постійну й змінну напругу до 600 В, опір до 40 МОм і ємність до 3000 мкФ. Такий набір функцій дає змогу використовувати один прилад для перевірки силових ліній, електрообладнання, розподільчих щитів, приводів, джерел живлення та інших електричних систем.

Головна особливість кліщового методу — можливість вимірювати струм без розриву електричного кола. Провідник розміщують усередині вимірювальних губок, після чого прилад визначає силу струму за параметрами магнітного поля навколо нього. Це особливо зручно під час діагностики обладнання, де відключення навантаження або послідовне підключення звичайного мультиметра небажане. Для вимірювання напруги, опору, ємності, перевірки діодів і цілісності кола використовуються стандартні вимірювальні щупи.

Вимірювання постійного та змінного струму

Струмові кліщі Brymen BM-162 підтримують вимірювання постійного струму до 1000 А та змінного струму до 800 А. Це дозволяє контролювати струмове навантаження в широкому спектрі електротехнічних завдань — від перевірки окремих споживачів до діагностики силових кіл. Для постійного струму передбачена функція відносного нуля, яка допомагає компенсувати залишкове показання датчика перед вимірюванням і спрощує порівняння результатів.

Модель BM-162 підтримує True RMS — вимірювання дійсного середньоквадратичного значення змінного сигналу. Ця функція важлива під час роботи з несинусоїдальними формами струму та напруги, які можуть виникати в сучасних електронних і силових пристроях. Завдяки True RMS показання приладу коректніше характеризують ефективне значення змінного сигналу в умовах, де його форма відрізняється від правильної синусоїди.

Контроль пускових струмів і фіксація показань

Для діагностики короткочасних струмових імпульсів BM-162 оснащений режимом MAX HOLD. Він дає змогу зафіксувати максимальне значення сигналу з тривалістю від 30 мс. Така функція корисна під час оцінювання пускових струмів електродвигунів, трансформаторів та іншого обладнання, для якого характерне короткочасне збільшення споживання струму в момент запуску.

Функція DATA HOLD утримує поточний результат на дисплеї. Це зручно, коли положення кліщів або щупів не дозволяє одночасно контролювати екран, а також під час роботи в електрощитах і важкодоступних місцях. Режим RELATIVE ZERO використовується для відносних вимірювань і встановлення нульового рівня під час вимірювання постійного струму.

Вимірювання напруги, опору та ємності

Крім функції струмових кліщів, Brymen BM-162 виконує завдання цифрового мультиметра. Прилад вимірює постійну та змінну напругу в діапазонах до 600 В. Це дозволяє перевіряти параметри живлення, напругу в електричних колах, на клемах обладнання та в інших контрольних точках, де необхідне вимірювання AC/DC напруги.

Діапазон вимірювання опору становить до 40 МОм. Функція може застосовуватися для перевірки резистивних елементів, електричних ланцюгів, контактів та інших компонентів у межах допустимих для приладу параметрів. BM-162 також вимірює ємність до 3000 мкФ, тому в багатьох сервісних завданнях дозволяє перевіряти конденсатори без використання окремого вимірювача ємності.

Прозвонювання електричного кола та тест діодів

Для швидкого пошуку обривів і перевірки електричних з'єднань передбачене акустичне прозвонювання. Звукова індикація дає змогу оцінювати цілісність кола без постійного спостереження за дисплеєм, що спрощує перевірку проводів, запобіжників, контактів, перемикачів та інших комутаційних елементів.

Окремий режим тестування діодів дає змогу перевіряти напівпровідникові переходи. У поєднанні з вимірюванням опору, напруги та ємності це робить BM-162 багатофункціональним інструментом для електротехнічної діагностики, монтажних і сервісних робіт.

Автоматичний і ручний вибір діапазону

Прилад підтримує автоматичний вибір діапазону, тому в більшості ситуацій користувачеві не потрібно заздалегідь встановлювати необхідну межу вимірювання. Для завдань, де потрібно зафіксувати конкретний діапазон або відстежувати зміну значень у заданих межах, передбачене ручне перемикання. Поєднання автоматичного та ручного режимів робить прилад зручним як для швидких перевірок, так і для послідовної діагностики.

Результати відображаються на цифровому LCD-дисплеї. Номінальна частота оновлення показань становить приблизно три рази на секунду. У моделі BM-162 передбачене підсвічування дисплея, що полегшує роботу в розподільчих щитах, технічних приміщеннях, усередині обладнання та в інших місцях із недостатнім освітленням.

Безконтактне вимірювання без розриву кола

Кліщова конструкція особливо зручна під час вимірювання великих струмів. На відміну від традиційного способу вимірювання струму мультиметром, провідник не потрібно від'єднувати й підключати прилад послідовно в електричне коло. Достатньо охопити губками один провідник, після чого BM-162 виконує вимірювання за магнітним полем навколо нього.

Під час роботи важливо охоплювати саме один струмопровідний провідник. Якщо одночасно помістити в губки фазний і нейтральний провідники одного кола, їхні магнітні поля значною мірою компенсуються, тому отриманий результат не відповідатиме струму навантаження. Цю особливість принципу роботи струмових кліщів необхідно враховувати під час діагностики кабельних ліній.

Де можна використовувати Brymen BM-162

Струмовимірювальні кліщі BM-162 можуть застосовуватися під час монтажу, технічного обслуговування та діагностики електричних систем, де потрібно контролювати як постійний, так і змінний струм. Прилад підходить для перевірки силових ліній, електродвигунів, блоків живлення, зарядних систем, розподільчих щитів, кабельних мереж та іншого електрообладнання в межах заявлених вимірювальних характеристик.

Можливість вимірювання постійного струму до 1000 А робить модель корисною для систем, у яких використовуються потужні DC-навантаження та джерела постійного струму. Водночас вимірювання змінного струму до 800 А дозволяє працювати з широким спектром мережевого та силового електрообладнання.

Наявність мультиметрових функцій дозволяє після вимірювання струму одразу перевірити напругу, опір, цілісність кола, діод або ємність конденсатора. Це зменшує потребу використовувати кілька окремих приладів під час одного виду робіт і особливо зручно під час виїзної діагностики та сервісного обслуговування.

Основні можливості струмових кліщів BM-162

• вимірювання постійного струму до 1000 А;
• вимірювання змінного струму до 800 А;
• вимірювання постійної та змінної напруги до 600 В;
• True RMS для вимірювання дійсного середньоквадратичного значення змінних сигналів;
• вимірювання опору до 40 МОм;
• вимірювання ємності до 3000 мкФ;
• режим MAX HOLD для фіксації короткочасних максимальних значень;
• DATA HOLD для утримання результату на дисплеї;
• RELATIVE ZERO для відносних вимірювань і корекції нуля DCA;
• автоматичний та ручний вибір діапазону;
• звукове прозвонювання електричних кіл;
• режим тестування діодів;
• підсвічування дисплея;
• живлення від двох батарей типу AAA.

Режим True RMS у BM-162

Під час вимірювання змінного струму та напруги форма сигналу не завжди є правильною синусоїдою. На неї можуть впливати електронні регулятори, імпульсні блоки живлення, перетворювачі та інші нелінійні навантаження. У таких умовах звичайний вимірювач, відкалібрований для синусоїдального сигналу, може давати менш коректний результат.

Brymen BM-162 використовує технологію True RMS, тому визначає дійсне середньоквадратичне значення змінного сигналу. Для користувача це важливо насамперед під час діагностики сучасного електронного та електротехнічного обладнання, де форма струму або напруги може суттєво відрізнятися від синусоїдальної.

Робота з великими струмами

Вимірювання струму до 1000 А традиційним контактним способом потребувало б спеціального підключення та розриву кола. Кліщовий датчик BM-162 суттєво спрощує процедуру: користувач охоплює потрібний провідник губками та отримує результат без прямого включення вимірювача в силове коло. Це скорочує кількість операцій під час перевірки й робить формат кліщів практичним для регулярного технічного обслуговування.

Для отримання коректних результатів перед вимірюванням постійного струму доцільно виконувати встановлення нуля за допомогою функції RELATIVE ZERO. Вона дає змогу компенсувати початкове зміщення показань датчика та підготувати прилад до подальшого вимірювання DCA.

Безпека під час електричних вимірювань

Brymen BM-162 розрахований на використання в електричних установках відповідно до категорії CAT III 600 V. Під час роботи необхідно дотримуватися вимог електробезпеки, використовувати справні вимірювальні проводи, правильно вибирати режим і не перевищувати максимально допустимі значення напруги та струму.

Перед вимірюванням опору, ємності, прозвонюванням кола або тестуванням діодів контрольовану ділянку необхідно знеструмити відповідно до правил роботи з електрообладнанням. Для вимірювання струму кліщами розривати коло не потрібно, однак необхідно правильно розмістити провідник усередині губок і переконатися, що встановлений режим відповідає постійному або змінному струму.

Brymen BM-162 як універсальний вимірювальний прилад

BM-162 поєднує в одному корпусі можливості струмових кліщів і цифрового мультиметра. Користувач може без розриву електричного кола вимірювати великі AC/DC струми, а за допомогою щупів контролювати напругу, опір і ємність, перевіряти цілісність електричних з'єднань та діоди. True RMS розширює можливості роботи зі змінними сигналами, а MAX HOLD допомагає під час оцінювання короткочасних пускових струмів.

Струмовимірювальні кліщі Brymen BM-162 орієнтовані на завдання, де потрібен широкий діапазон вимірювання струму, підтримка AC і DC, мультиметрові функції та зручний кліщовий формат. Прилад може використовуватися електриками, сервісними фахівцями, інженерами та технічним персоналом для контролю й діагностики електричних систем у межах його технічних характеристик.
