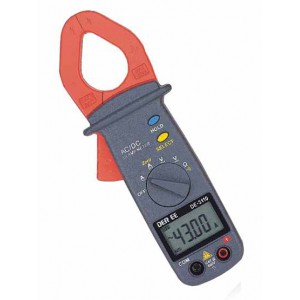

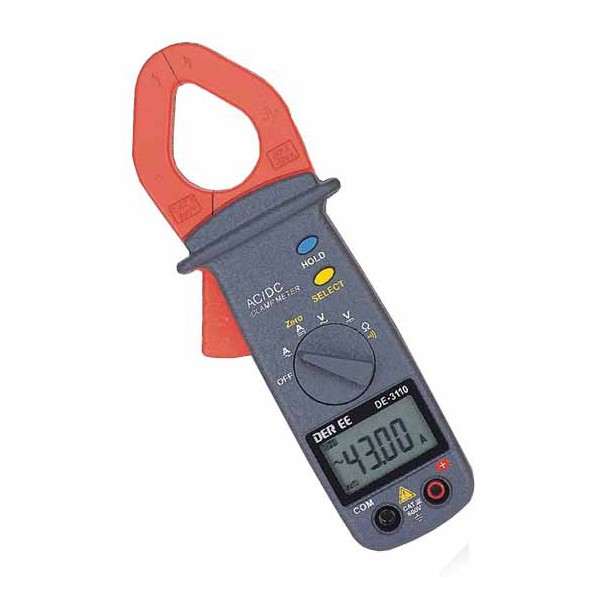

Струмовимірювальні кліщі DE-3110 для постійного та змінного струму до 400 А

Струмовимірювальні кліщі DE-3110 — портативний вимірювальний прилад для роботи з постійним і змінним струмом у діапазонах 40 та 400 А. Модель також дає змогу вимірювати постійну й змінну напругу до 600 В, опір до 40 МОм та виконувати прозвонювання електричних кіл. Поєднання кількох основних вимірювальних функцій в одному корпусі робить DE-3110 зручним рішенням для діагностики, перевірки та обслуговування електричних кіл, де важливо контролювати не лише струм, а й напругу та опір.

Основні можливості струмових кліщів DE-3110

Головне призначення DE-3110 — вимірювання постійного та змінного струму. Для обох типів струму передбачено діапазони 40 і 400 А з роздільною здатністю 10 мА. Для змінного струму вказано робочий частотний діапазон 50–400 Гц. Похибка вимірювання змінного струму становить 1,5 %, така сама похибка заявлена і для постійного струму.

Крім струму, прилад підтримує вимірювання постійної напруги в діапазонах 4, 40, 400 і 600 В. Роздільна здатність становить 1 мВ, а похибка — 0,75 %. Для змінної напруги доступні ті самі діапазони 4/40/400/600 В, роздільна здатність 1 мВ і похибка 1,0 %. Такий набір діапазонів дозволяє використовувати один прилад для перевірки кількох основних електричних параметрів без переходу між окремими вимірювачами.

Функція вимірювання опору охоплює діапазони 400 Ом, 4 кОм, 40 кОм, 400 кОм, 4 МОм і 40 МОм. Мінімальна вказана роздільна здатність становить 0,1 Ом, похибка — 0,9 %. Окремо в характеристиках зазначена функція прозвонювання, яка доповнює можливості приладу під час перевірки електричних кіл.

Вимірювання постійного та змінного струму

Для вимірювання струму DE-3110 має два основні діапазони — 40 А і 400 А. Наявність окремого меншого діапазону 40 А дає змогу працювати з нижчими значеннями струму, а діапазон 400 А розширює можливості приладу для перевірки кіл із більшим навантаженням. Роздільна здатність 10 мА вказана як для постійного, так і для змінного струму.

Підтримка вимірювання постійного струму є важливою особливістю цієї моделі. DE-3110 може застосовуватися в тих випадках, коли необхідно контролювати параметри кіл постійного струму в межах заявленого діапазону до 400 А. Одночасно прилад придатний для роботи зі змінним струмом, тому користувач отримує універсальніший вимірювальний інструмент для різних типів електричних систем.

Вимірювання напруги до 600 В

DE-3110 виконує вимірювання як постійної, так і змінної напруги. Для постійної напруги доступні діапазони 4, 40, 400 та 600 В із роздільною здатністю 1 мВ і похибкою 0,75 %. Для змінної напруги використовуються діапазони 4, 40, 400 та 600 В, роздільна здатність також становить 1 мВ, а похибка — 1,0 %.

Вимірювання опору та прозвонювання

Для контролю опору передбачено шість діапазонів: 400 Ом, 4 кОм, 40 кОм, 400 кОм, 4 МОм і 40 МОм. Такий набір дозволяє працювати з широким інтервалом значень у межах заявленої специфікації DE-3110. Роздільна здатність становить 0,1 Ом, а похибка вимірювання опору — 0,9 %.

Дисплей, швидкість вимірювання та утримання показань

DE-3110 оснащений дисплеєм на 3 3/4 знака. Швидкість вимірювання становить 2 вимірювання за секунду. Така частота оновлення дає можливість регулярно отримувати актуальні показання під час контролю параметрів електричного кола.

Функція утримання показань дозволяє зафіксувати виміряне значення на дисплеї. Це зручно, коли після виконання вимірювання потрібно відвести прилад від місця контролю та спокійно переглянути результат. Функція особливо корисна в ситуаціях, коли дисплей під час самого вимірювання розташований не під найзручнішим кутом для спостереження.

Також у DE-3110 передбачено автоматичне вимкнення через 10 хвилин. Ця функція допомагає уникнути тривалої роботи приладу після завершення вимірювань, якщо користувач забув вимкнути його вручну.

Захват 40 мм і компактний корпус

Максимальний розмір захвату струмових кліщів становить 40 мм. Цей параметр необхідно враховувати під час вибору DE-3110 для конкретних провідників. Габарити приладу — 189 × 71 × 37 мм, маса — 220 г. Поєднання відносно невеликих розмірів і маси робить модель зручною для перенесення разом з іншим вимірювальним обладнанням.

Технічні характеристики DE-3110

• Змінний струм: 40/400 А.
• Роздільна здатність при вимірюванні змінного струму: 10 мА.
• Похибка змінного струму: 1,5 %.
• Частотний діапазон для змінного струму: 50–400 Гц.
• Постійний струм: 40/400 А.
• Роздільна здатність при вимірюванні постійного струму: 10 мА.
• Похибка постійного струму: 1,5 %.
• Постійна напруга: 4/40/400/600 В.
• Роздільна здатність постійної напруги: 1 мВ.
• Похибка постійної напруги: 0,75 %.
• Змінна напруга: 4/40/400/600 В.
• Роздільна здатність змінної напруги: 1 мВ.
• Похибка змінної напруги: 1,0 %.
• Опір: 400 Ом / 4 кОм / 40 кОм / 400 кОм / 4 МОм / 40 МОм.
• Роздільна здатність при вимірюванні опору: 0,1 Ом.
• Похибка вимірювання опору: 0,9 %.
• Додаткова функція: прозвонювання.
• Дисплей: 3 3/4 знака.
• Швидкість вимірювання: 2 вимірювання/с.
• Утримання показань: є.
• Автоматичне вимкнення: через 10 хв.
• Максимальний захват: 40 мм.
• Робоча температура: 0...+50 °C.
• Габарити: 189 × 71 × 37 мм.
• Живлення: 1,5 В × 2.
• Маса: 220 г.

Для яких завдань підійдуть кліщі DE-3110

DE-3110 доцільно обирати, коли потрібен один переносний прилад для контролю постійного та змінного струму до 400 А, напруги до 600 В, опору та цілісності кола. Модель поєднує функції струмових кліщів і базові можливості мультиметра, тому може використовуватися для перевірки різних електричних параметрів у межах заявлених діапазонів.

Комплектація

У комплект постачання входять вимірювальні кліщі DE-3110 — 1 шт., комплект щупів — 1 шт., керівництво з експлуатації російською мовою — 1 шт., а також чохол для перенесення. Наявність вимірювальних щупів дає змогу використовувати функції вимірювання напруги, опору та прозвонювання, передбачені характеристиками приладу.

Чому варто звернути увагу на DE-3110

Струмові кліщі DE-3110 поєднують основні функції, необхідні для контролю електричних параметрів: вимірювання постійного і змінного струму до 400 А, напруги до 600 В, опору до 40 МОм і прозвонювання. Прилад має дисплей 3 3/4 знака, функцію утримання показань та автоматичне вимкнення через 10 хвилин.
