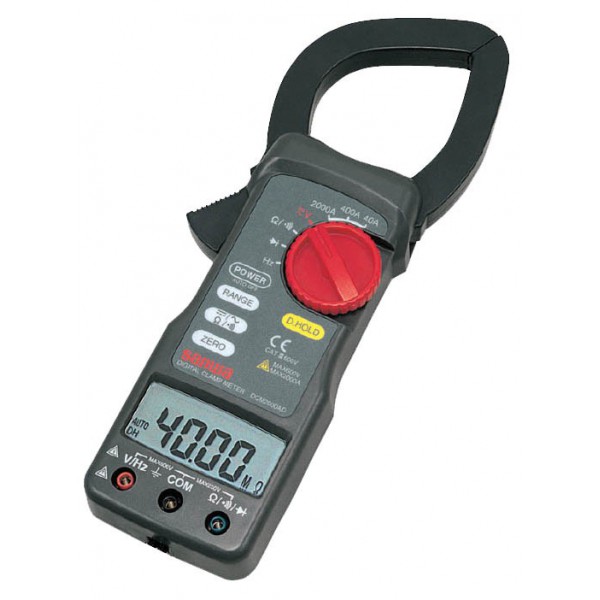

Струмовимірювальні кліщі Sanwa DCM2000AD — цифровий вимірювач постійного та змінного струму до 2000 А

Sanwa DCM2000AD (DCM 2000 AD) — професійні цифрові струмовимірювальні кліщі для вимірювання постійного та змінного струму до 2000 А без розриву електричного кола. Прилад поєднує можливості високострумового вимірювача та цифрового мультиметра, дозволяючи додатково контролювати напругу, електричний опір, частоту сигналів і перевіряти електричні з'єднання.

Основною особливістю Sanwa DCM2000AD є вимірювання струму в трьох діапазонах: 40, 400 і 2000 А. Для постійного та змінного струму заявлена базова похибка 1,5%. Мінімальна роздільна здатність становить 0,01 А, що дозволяє контролювати струм із відповідною деталізацією в молодшому діапазоні.

Кліщі мають розмикний вимірювальний датчик, який охоплює провідник без необхідності його від'єднання. Такий спосіб вимірювання особливо зручний під час перевірки силового електрообладнання, розподільних щитів, електричних приводів і промислових установок.

Окрім вимірювання струму, Sanwa DCM2000AD підтримує контроль постійної та змінної напруги до 600 В, опору до 40 МОм і частоти до 1000 кГц. Передбачені діодний тест, звукове прозвонювання, утримання показань DATA HOLD і автоматичне вимкнення живлення.

Прилад оснащений цифровим дисплеєм на 4000 відліків. Компактна конструкція, автономне живлення та комплектні вимірювальні щупи дозволяють використовувати його для різних електротехнічних робіт.

Важливо: модель Sanwa DCM2000AD знята з виробництва. Як заміну можна розглянути струмовимірювальні кліщі CV2000.

Призначення та сфери застосування Sanwa DCM2000AD

Струмовимірювальні кліщі використовуються для контролю електричного струму без безпосереднього підключення приладу в розрив провідника. Це особливо важливо під час роботи із силовими електричними колами, де струм може становити сотні або тисячі ампер.

Sanwa DCM2000AD можна використовувати для таких завдань:

• Електричні розподільні щити. Контроль струмового навантаження окремих провідників і силових ліній.
• Промислове електрообладнання. Вимірювання робочих струмів під час перевірки та технічного обслуговування.
• Електродвигуни. Контроль струму живлення електричних приводів у межах характеристик приладу.
• Силові установки. Вимірювання постійного та змінного струму без від'єднання провідників.
• Джерела постійного струму. Перевірка струмових параметрів відповідних електричних систем.
• Ремонт електрообладнання. Діагностика електричних кіл, перевірка напруги, опору та цілісності з'єднань.
• Електротехнічні лабораторії. Контроль струму й допоміжні вимірювання електричних величин.
• Технічне обслуговування. Періодична перевірка навантаження електричних ліній та обладнання.

Завдяки верхній межі 2000 А прилад підходить для вимірювання значних струмів, які виходять за межі можливостей багатьох універсальних цифрових мультиметрів.

Безконтактне вимірювання струму без розриву кола

Головна перевага струмовимірювальних кліщів — можливість вимірювати струм, охоплюючи провідник розмикним датчиком. Для цього не потрібно роз'єднувати електричне коло та підключати вимірювальний прилад послідовно з навантаженням.

Під час вимірювання оператор відкриває губки кліщів, розташовує всередині один провідник і повністю замикає вимірювальний контур. Після вибору відповідного режиму результат відображається на цифровому дисплеї.

Для правильного вимірювання робочого струму необхідно охоплювати саме той провідник, струм у якому потрібно визначити. Якщо одночасно охопити фазний і нейтральний провідники одного кола, їхні магнітні поля можуть взаємно компенсуватися, через що показання не відповідатиме струму навантаження.

Під час роботи з постійним струмом також потрібно враховувати напрямок струму та орієнтацію вимірювального датчика. Зміна напрямку може впливати на знак показання.

Незважаючи на відсутність безпосереднього електричного контакту під час вимірювання струму, працювати з кліщами необхідно відповідно до правил електробезпеки та допустимої категорії вимірювання.

Вимірювання постійного струму до 2000 А

Sanwa DCM2000AD підтримує вимірювання постійного струму в трьох діапазонах:

• 0–40 А;
• 0–400 А;
• 0–2000 А.

Базова точність вимірювання постійного струму становить ±1,5%. У технічних характеристиках виробника вона деталізована як ±(1,5% показання + 8 одиниць молодшого розряду).

Роздільна здатність у найчутливішому діапазоні становить 0,01 А. Це дозволяє використовувати прилад не лише для контролю великих струмів, а й для вимірювання менших значень у межах його технічних можливостей.

Режим DCA може використовуватися для перевірки джерел постійного струму, електричних приводів і силових кіл із відповідними параметрами.

Під час точних вимірювань потрібно враховувати початкове показання датчика та вплив сторонніх магнітних полів. Положення провідника відносно вимірювальних губок також має значення для отримання відтворюваного результату.

Вимірювання змінного струму до 2000 А

Для змінного струму Sanwa DCM2000AD також має три діапазони: 40, 400 і 2000 А. Заявлена базова похибка становить ±1,5%, а мінімальна роздільна здатність — 0,01 А.

Прилад призначений для вимірювання змінного струму промислової частоти 50/60 Гц. Така характеристика важлива під час перевірки силових електричних мереж та обладнання, яке працює від змінного струму.

Кліщі дозволяють визначати навантаження окремих провідників і порівнювати отримані показники з робочими характеристиками обладнання.

Під час діагностики електродвигунів, трансформаторного та іншого силового обладнання можливість вимірювати струм без розриву кола спрощує проведення контролю.

Для змінних струмів зі значними спотвореннями форми сигналу необхідно враховувати спосіб вимірювання. Для Sanwa DCM2000AD виробник не заявляє технологію True RMS, тому його не слід ототожнювати з моделями, спеціально призначеними для вимірювання несинусоїдальних сигналів.

Вимірювання постійної та змінної напруги

Крім функції струмовимірювальних кліщів, DCM2000AD можна використовувати як цифровий вольтметр. Для цього застосовуються комплектні вимірювальні щупи.

Прилад підтримує такі діапазони вимірювання постійної та змінної напруги:

• 400 мВ;
• 4 В;
• 40 В;
• 400 В;
• 600 В.

Базова точність становить ±1,2%. У документації виробника найкраща точність зазначена як ±(1,2% показання + 8 одиниць молодшого розряду).

Мінімальна роздільна здатність вимірювання напруги становить 0,1 мВ.

Функція вольтметра дозволяє перевіряти електричні кола, вимірювати напругу живлення обладнання та контролювати роботу відповідних джерел електроенергії.

Максимальна вимірювана напруга становить 600 В. Під час роботи необхідно дотримуватися допустимих меж входу та категорії електробезпеки приладу.

Вимірювання електричного опору до 40 МОм

Sanwa DCM2000AD оснащений омметром для перевірки резисторів, електричних з'єднань та інших компонентів електричних схем.

Передбачені такі діапазони:

• 400 Ом;
• 4 кОм;
• 40 кОм;
• 400 кОм;
• 4000 кОм;
• 40 МОм.

Базова точність вимірювання опору становить ±1,5%, а мінімальна роздільна здатність — 0,1 Ом.

Цей режим можна використовувати для перевірки номіналів резисторів, контролю провідників і пошуку несправних електричних з'єднань.

Перед вимірюванням опору необхідно вимкнути живлення перевірюваного кола та розрядити конденсатори, якщо вони можуть зберігати електричний заряд.

Частотомір із діапазоном до 1000 кГц

Додатковою функцією Sanwa DCM2000AD є вимірювання частоти електричних сигналів.

Прилад підтримує діапазони 100 Гц, 1 кГц, 10 кГц, 100 кГц та 1000 кГц. Верхня межа становить 1 МГц.

Базова похибка частотоміра — ±0,5%. У каталозі виробника наведене уточнене значення ±(0,5% показання + 3 одиниці молодшого розряду).

Мінімальна роздільна здатність частотоміра становить 0,1 Гц.

Функція може використовуватися для перевірки генераторів і періодичних електричних сигналів. При цьому допустимі амплітуда та форма вхідного сигналу повинні відповідати вимогам технічної документації.

Діодний тест і звукове прозвонювання

Для перевірки електронних компонентів Sanwa DCM2000AD має режим діодного тесту. Він дозволяє контролювати параметри напівпровідникових діодів у відповідному режимі вимірювання.

Функція прозвонювання призначена для швидкої перевірки цілісності електричних кіл. Звуковий сигнал подається за опору приблизно менш ніж 40 Ом.

Такий спосіб перевірки зручний під час монтажу проводки, ремонту електрообладнання, пошуку обривів і контролю контактних з'єднань.

Прозвонювання та перевірку діодів необхідно виконувати лише на знеструмлених ділянках кола.

Цифровий дисплей на 4000 відліків

Струмовимірювальні кліщі оснащені рідкокристалічним дисплеєм із максимальною кількістю 4000 відліків. Частота оновлення цифрової індикації становить приблизно два рази на секунду.

На дисплеї відображаються виміряне значення та відповідна одиниця вимірювання.

Цифрова індикація дозволяє безпосередньо зчитувати струм, напругу, опір або частоту без використання аналогової шкали.

Для роботи в умовах обмеженого доступу до дисплея передбачена функція DATA HOLD, яка дозволяє утримувати поточний результат після натискання відповідної кнопки.

Також передбачений режим RANGE HOLD для фіксації вибраного вимірювального діапазону.

Технічні характеристики Sanwa DCM2000AD

Велике охоплення провідника

У картці товару зазначений максимальний діаметр охоплення провідника 55 мм. Це дозволяє використовувати кліщі для вимірювання струму в провідниках відповідного розміру.

Для промислового обладнання такий параметр має особливе значення, оскільки силові кабелі можуть мати значний зовнішній діаметр.

Важливо враховувати, що вимірювальні губки повинні повністю змикатися навколо провідника. Неповне замикання магнітного контуру може впливати на результат.

Розміщувати провідник бажано якомога ближче до центральної частини вимірювального вікна відповідно до рекомендацій виробника.

DATA HOLD, RANGE HOLD та автоматичне вимкнення

Sanwa DCM2000AD підтримує декілька допоміжних функцій, які полегшують виконання вимірювань.

DATA HOLD дозволяє утримувати поточне показання на дисплеї. Це зручно під час вимірювання струму в розподільних щитах, коли екран приладу може перебувати під незручним кутом огляду.

RANGE HOLD використовується для фіксації вибраного діапазону. Така функція допомагає уникати автоматичного перемикання діапазонів під час контролю параметра, який змінюється в установлених межах.

Автоматичне вимкнення спрацьовує приблизно через 10 хвилин бездіяльності. Воно допомагає зменшувати витрати заряду батарей.

Ці можливості роблять роботу з кліщами зручнішою під час перевірки декількох електричних ліній і виконання послідовних вимірювань.

Електробезпека під час використання DCM2000AD

Для Sanwa DCM2000AD виробник зазначає категорію вимірювання CAT III 600 В відповідно до IEC 61010-1. Ця характеристика стосується допустимих умов використання приладу в електричних установках.

Під час вимірювання струму необхідно дотримуватися встановлених меж напруги та сили струму, не використовувати пошкоджений прилад і перевіряти стан ізоляції вимірювальних проводів.

Для вимірювання напруги, опору, частоти та перевірки діодів потрібно правильно встановлювати перемикач функцій і підключати щупи до відповідних входів.

Не можна виконувати вимірювання опору або прозвонювання в колах під напругою. Під час роботи з великими струмами потрібно додатково враховувати характеристики електрообладнання та умови доступу до провідників.

Живлення, габарити та портативність

Струмовимірювальні кліщі Sanwa DCM2000AD працюють від двох батарей типу AAA (R03) напругою 1,5 В кожна.

Живлення від змінних батарей дозволяє використовувати прилад автономно без підключення до електромережі. Це зручно для виїзних перевірок і технічного обслуговування обладнання.

Габаритні розміри становлять 240 × 84 × 34 мм. Конструкція поєднує вимірювальні губки великого охоплення, цифровий дисплей та органи керування на корпусі.

Для транспортування в стандартному комплекті передбачена сумка. Вона дозволяє зберігати кліщі разом із вимірювальними щупами.

Комплектація струмовимірювальних кліщів Sanwa DCM2000AD

Відповідно до картки товару, стандартний комплект постачання містить:

• Струмовимірювальні кліщі Sanwa DCM2000AD — 1 шт.
• Комплект вимірювальних щупів із позолоченими наконечниками.
• Сумку для транспортування — 1 шт.
• Інструкцію з експлуатації російською мовою.

Комплектні щупи використовуються для вимірювання напруги, опору, частоти та виконання інших допоміжних перевірок.

Перед придбанням рекомендується уточнити фактичну наявність батарей і стан комплектного приладдя, особливо з огляду на те, що модель знята з виробництва.

Заміна струмовимірювальних кліщів Sanwa DCM2000AD

Модель DCM2000AD більше не виробляється. У картці товару як заміну зазначені струмовимірювальні кліщі CV2000.

Під час вибору альтернативної моделі необхідно порівнювати максимальний вимірюваний струм, підтримку постійного й змінного струму, діаметр охоплення, точність і функції мультиметра.

Якщо прилад використовуватиметься для вимірювання змінного струму зі спотвореною формою сигналу, додатково слід перевірити наявність технології True RMS і допустимий частотний діапазон нової моделі.

Купити струмовимірювальні кліщі Sanwa DCM2000AD в Україні

Sanwa DCM2000AD — професійні цифрові кліщі для вимірювання постійного та змінного струму до 2000 А без розриву електричного кола. Прилад підтримує три струмові діапазони, вимірювання напруги до 600 В, електричного опору до 40 МОм і частоти до 1 МГц.

Серед основних особливостей — дисплей на 4000 відліків, мінімальна роздільна здатність за струмом 0,01 А, функції DATA HOLD і RANGE HOLD, автоматичне вимкнення та вимірювальні губки великого охоплення.

Модель може використовуватися для контролю струмового навантаження електричних мереж, перевірки силового обладнання та виконання допоміжних електротехнічних вимірювань.

Sanwa DCM2000AD знято з виробництва. Перед замовленням необхідно уточнити фактичну наявність, технічний стан, комплектність і вартість. Як альтернативу можна розглянути цифрові струмовимірювальні кліщі CV2000.
