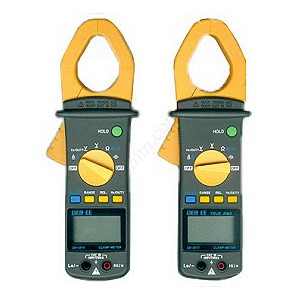

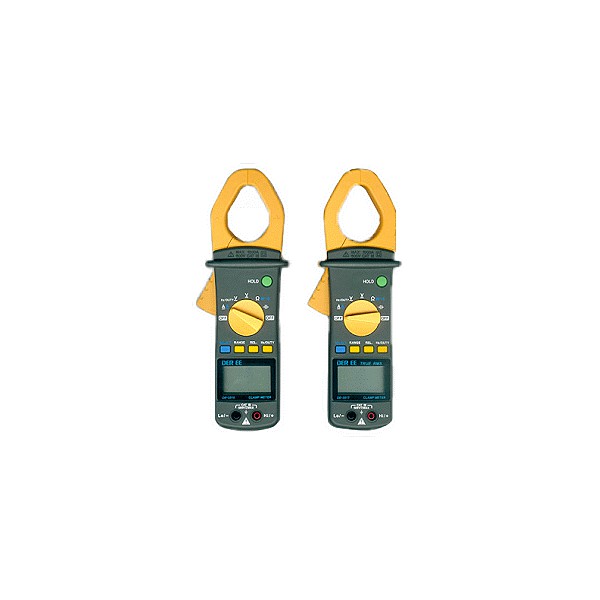

Струмові кліщі DE 3516 для вимірювання постійного та змінного струму

Струмові кліщі DE 3516 — багатофункціональний електровимірювальний прилад для вимірювання постійного та змінного струму до 1000 А, напруги до 600 В, опору, частоти та електричної ємності. Конструкція з кліщовим захватом дозволяє контролювати струм у провіднику без його розриву, а комплект вимірювальних щупів використовується для контактних вимірювань інших електричних параметрів. Максимальний діаметр охоплення становить 40 мм.

DE 3516 поєднує можливості струмових кліщів і цифрового мультиметра. Прилад підтримує автоматичний та ручний вибір діапазону, перевірку цілісності електричного кола, вимірювання пікових значень і автоматичне вимкнення через 30 хвилин. Результати відображаються на дисплеї формату 3 3/4 розряду.

Вимірювання постійного та змінного струму до 1000 А

Основне призначення DE 3516 — вимірювання сили струму за допомогою кліщового захвату. Прилад працює як з постійним, так і зі змінним струмом. Для обох режимів передбачені діапазони 400 А та 1000 А. Максимальна вимірювана сила струму становить 1000 А, роздільна здатність — 10 мА, заявлена похибка — 1,5 %.

Кліщовий принцип вимірювання дозволяє розмістити провідник усередині захвату та визначати струм без прямого підключення приладу в розрив кола. Це одна з головних відмінностей струмових кліщів від звичайного мультиметра під час вимірювання сили струму. Максимальний діаметр провідника, який може охопити DE 3516, становить 40 мм.

Вимірювання напруги, опору, частоти та ємності

Для вимірювання постійної напруги DE 3516 має діапазони 4, 40, 400 і 600 В. Роздільна здатність становить 1 мВ, похибка — 0,7 %. Змінна напруга вимірюється в діапазонах 400 мВ, 4, 40, 400 і 600 В. Для цього режиму також заявлена роздільна здатність 1 мВ, а похибка становить 1,5 %. Максимальна вимірювана напруга для постійного та змінного струму — 600 В.

Вимірювання опору доступне в діапазонах 400 Ом, 4 кОм, 40 кОм, 400 кОм, 4 МОм і 40 МОм. Верхня межа становить 40 МОм, роздільна здатність — 0,1 Ом, заявлена похибка — 1 %. Для швидкої перевірки цілісності електричного кола передбачена функція прозвонювання.

Функція вимірювання частоти охоплює діапазони 5 Гц, 50 Гц, 500 Гц, 5 кГц, 50 кГц і 100 кГц. Максимальна частота — 100 кГц, роздільна здатність — 0,1 Гц, похибка — 0,7 %. Завдяки цьому DE 3516 дозволяє контролювати не лише струм і напругу, а й частотні параметри сигналу в межах заявленого діапазону.

Також прилад підтримує вимірювання електричної ємності. У детальних технічних характеристиках вказані діапазони 50 нФ, 500 нФ, 5 мкФ, 50 мкФ і 500 мкФ. Роздільна здатність становить 10 пФ, точність — 3 %. Ця функція розширює можливості DE 3516 і дозволяє вимірювати ємність без окремого приладу.

Автоматичний і ручний вибір діапазону

Струмові кліщі DE 3516 підтримують автоматичний та ручний режими вибору діапазону. В автоматичному режимі прилад самостійно обирає відповідну межу вимірювання. Це зручно, коли приблизне значення параметра наперед невідоме. У ручному режимі користувач може самостійно встановити потрібний діапазон для конкретного вимірювання.

Наявність двох режимів дозволяє адаптувати роботу приладу до різних вимірювальних завдань. Для повсякденної перевірки можна використовувати автоматичний вибір, а ручний режим — у випадках, коли потрібно зафіксувати певний діапазон.

Прозвонювання та вимірювання пікових значень

У DE 3516 передбачена функція прозвонювання, призначена для перевірки цілісності електричного кола. Вона дозволяє визначити наявність електричного з’єднання між контрольними точками та спрощує перевірку проводів, контактів і окремих ділянок кола.

Додатково в переліку можливостей DE 3516 заявлено вимірювання пікових значень. Ця функція доповнює стандартні режими контролю електричних параметрів і дозволяє фіксувати пікові показники в межах можливостей приладу.

Автоматичне вимкнення та живлення

Для економнішого використання елементів живлення прилад має функцію автоматичного вимкнення. Якщо DE 3516 залишається увімкненим, живлення автоматично вимикається через 30 хвилин. Це зменшує ризик випадкового розрядження батарей після завершення роботи.

У характеристиках зазначено живлення 1,5 В. До комплекту постачання входять дві батареї 1,5 В. Робочий температурний діапазон приладу становить від 0 до 50 °C.

Технічні характеристики DE 3516

• Дисплей: 3 3/4 розряду.
• Режими вибору діапазону: автоматичний і ручний.
• Автоматичне вимкнення: через 30 хвилин.
• Прозвонювання: є.
• Вимірювання пікових значень: є.
• Змінний струм: 400/1000 А; роздільна здатність 10 мА; похибка 1,5 %.
• Постійний струм: 400/1000 А; роздільна здатність 10 мА; похибка 1,5 %.
• Постійна напруга: 4/40/400/600 В; роздільна здатність 1 мВ; похибка 0,7 %.
• Змінна напруга: 400 мВ/4/40/400/600 В; роздільна здатність 1 мВ; похибка 1,5 %.
• Опір: 400 Ом/4 кОм/40 кОм/400 кОм/4 МОм/40 МОм; роздільна здатність 0,1 Ом; похибка 1 %.
• Частота: 5/50/500 Гц, 5/50/100 кГц; роздільна здатність 0,1 Гц; похибка 0,7 %.
• Ємність: 50/500 нФ, 5/50/500 мкФ; роздільна здатність 10 пФ; точність 3 %.
• Максимальний діаметр охоплення: 40 мм.
• Робоча температура: 0...50 °C.
• Габарити: 241 × 91 × 45 мм.
• Живлення: 1,5 В.
• Маса: 410 г.

Комплектація струмових кліщів DE 3516

• струмові кліщі DE 3516 — 1 шт.;
• керівництво користувача (паспорт) російською мовою — 1 шт.;
• комплект вимірювальних щупів — 1 шт.;
• кейс для перенесення — 1 шт.;
• батарея 1,5 В — 2 шт.

Для яких вимірювань підходить DE 3516

DE 3516 призначені для ситуацій, коли потрібно вимірювати постійний або змінний струм до 1000 А і водночас мати доступ до базових функцій цифрового мультиметра. За допомогою кліщового захвату вимірюється струм, а через комплектні щупи можна контролювати напругу, опір, частоту та ємність.

Під час вибору приладу варто враховувати не лише верхню межу струму 1000 А, а й максимальний діаметр охоплення 40 мм, межу напруги 600 В, опору 40 МОм та частоти 100 кГц. Якщо ці параметри відповідають завданню, DE 3516 дозволяють виконувати кілька типів електричних вимірювань одним приладом.

Поєднання кліщового вимірювання та функцій мультиметра

Практична особливість DE 3516 полягає в тому, що для різних параметрів використовуються два способи вимірювання. Силу постійного та змінного струму прилад визначає за допомогою кліщового захвату, який охоплює провідник. Для вимірювання напруги, опору, частоти, ємності та перевірки цілісності кола застосовуються вимірювальні щупи з комплекту. Така конструкція дозволяє переходити від контролю струму до перевірки інших електричних параметрів без використання окремого мультиметра.

Для користувача це означає, що перед роботою достатньо визначити, який саме параметр потрібно перевірити, та обрати відповідний режим. Якщо необхідно виміряти струм, використовується кліщовий захват із максимальним охопленням 40 мм. Для контактних вимірювань застосовуються щупи. Автоматичний вибір діапазону спрощує роботу, а ручний режим залишається доступним у випадках, коли потрібно самостійно встановити межу вимірювання.

Ключові параметри під час вибору струмових кліщів

Під час порівняння DE 3516 з іншими струмовими кліщами насамперед варто звернути увагу на тип струму та верхні межі вимірювання. Ця модель працює з постійним і змінним струмом до 1000 А, тому її слід розглядати саме тоді, коли потрібне вимірювання обох типів струму. Не менш важливий параметр — діаметр захвату 40 мм, оскільки він визначає фізичну можливість охопити потрібний провідник.

Додаткові функції також мають значення, якщо прилад планується використовувати не лише як амперметр-кліщі. DE 3516 вимірює напругу до 600 В, опір до 40 МОм, частоту до 100 кГц та ємність у заявлених діапазонах. Прозвонювання, вимірювання пікових значень, автоматичний і ручний вибір діапазону розширюють перелік доступних операцій і дозволяють використовувати одну модель для комплексної перевірки електричних параметрів у межах її технічних характеристик.

Корпус, розміри та транспортування

Габаритні розміри струмових кліщів становлять 241 × 91 × 45 мм, маса — 410 г. До комплекту входить кейс для перенесення, у якому можна зберігати прилад і комплектні аксесуари. Це спрощує транспортування DE 3516 та допомагає тримати щупи й елементи живлення разом із основним приладом.

Таким чином, струмові кліщі DE 3516 поєднують вимірювання постійного і змінного струму до 1000 А з контролем напруги до 600 В, опору до 40 МОм, частоти до 100 кГц та електричної ємності. Автоматичний і ручний вибір діапазону, прозвонювання, вимірювання пікових значень, захват 40 мм та автоматичне вимкнення через 30 хвилин формують набір функцій цієї моделі.
