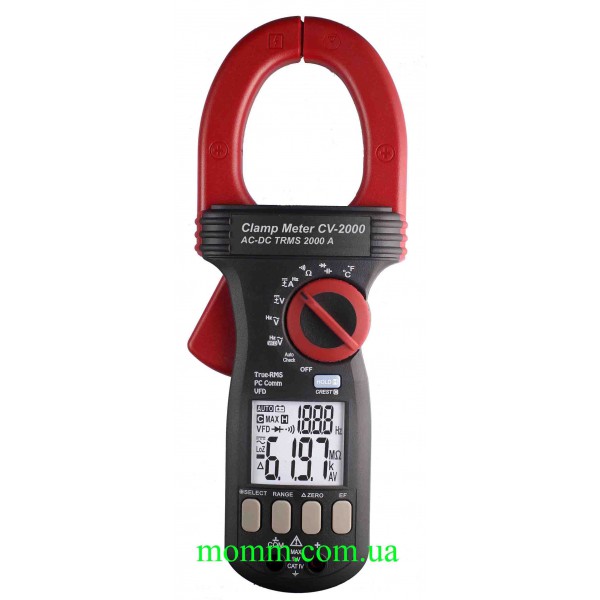

Струмовимірювальні кліщі CV2000 для вимірювання струму до 2000 А

CV2000 — цифрові струмовимірювальні кліщі для контролю параметрів електричних кіл із великими струмами. Прилад призначений для вимірювання постійного та змінного струму, напруги, опору, ємності, частоти й температури. Завдяки розкриттю губок до 55 мм кліщі можна використовувати для роботи з провідниками великого діаметра без розриву електричного кола.

Модель поєднує функції кліщового амперметра та повнофункціонального мультиметра. CV2000 підтримує True RMS, реєстрацію пускових струмів, безконтактне виявлення електричного поля NCV, вимірювання змінної напруги через низькочастотний VFD-фільтр, утримання показань Hold і автоматичне вимкнення після простою. Подвійний РК-дисплей із підсвічуванням дає змогу одночасно відображати два параметри.

Основні можливості струмовимірювальних кліщів CV2000

• Вимірювання великих струмів. Для режиму AC+DC заявлений діапазон до 2000 А з роздільною здатністю 0,1 А.
• Розкриття губок до 55 мм. Дає змогу охоплювати товсті провідники та виконувати вимірювання без їх від'єднання.
• True RMS. Функція призначена для коректного визначення середньоквадратичного значення в мережах із несинусоїдальною формою сигналу.
• Реєстрація пускових струмів. Прилад фіксує короткочасні пікові значення тривалістю від 5 мс.
• NCV. Безконтактне визначення наявності електричного поля.
• VFD ACV. Вимірювання змінної напруги з низькочастотним фільтром, зокрема в системах із частотно-регульованим електроприводом.
• Hold. Утримання виміряного значення на дисплеї для зручного зчитування результату.
• Вимірювання температури. Підтримується робота з термопарою типу K у діапазоні від -50 до 1000 °C.
• Висока швидкість оновлення показань. До 5 вимірювань за секунду.
• Автоматичне вимкнення. Допомагає зменшити витрати енергії під час простою приладу.
• USB-підключення. Інтерфейсний кабель і програмне забезпечення доступні як опція.

Вимірювання постійної та змінної напруги

CV2000 вимірює постійну напругу в діапазонах 6, 60, 600 і 1000 В. Заявлена точність становить 0,5%, а роздільна здатність — 1 мВ.

Для змінної напруги з частотою 50–400 Гц передбачені діапазони 6, 60, 600 і 1000 В із роздільною здатністю 1 мВ та похибкою вимірювання 1,4%. Також доступний автоматичний режим вимірювання.

Окремий режим VFD ACV призначений для вимірювання змінної напруги з низькочастотним фільтром. Доступні діапазони 6, 60, 600 і 1000 В, а також частотні фільтри 10–20 Гц, 20–200 Гц і 200–400 Гц. Заявлена точність — від 2%.

Вимірювання струму

У характеристиках приладу для постійного струму вказані діапазони 200, 500 і 1000 А з роздільною здатністю 100 мА та похибкою 2%. Для змінного струму частотою 50–400 Гц також наведені діапазони 200, 500 і 1000 А, роздільна здатність 100 мА та похибка 2%.

Для комбінованого режиму AC+DC заявлені діапазони до 200 і 2000 А, похибка вимірювання 3% та роздільна здатність 0,1 А. Таким чином, CV2000 орієнтований на роботу з силовими електричними колами, де потрібне вимірювання значних струмів без розриву провідника.

Опір, ємність, температура та частота

Автоматичне вимірювання опору виконується в діапазонах до 600 Ом, 6 кОм, 60 кОм, 600 кОм, 6 МОм і 40 МОм. У вихідних характеристиках для цього режиму зазначено значення точності від 0,5 Ом.

Ємність вимірюється в діапазонах 60 нФ, 600 нФ, 6 мкФ, 60 мкФ, 600 мкФ і 2000 мкФ. Заявлена точність — 2%, мінімальна роздільна здатність — 10 пФ.

Для контролю температури використовується термопара типу K. Діапазон становить від -50 до 1000 °C, заявлена точність — 0,3%. Крім того, прилад підтримує вимірювання частоти сигналу та безконтактне визначення наявності електричного поля за допомогою функції NCV.

Дисплей і зручність роботи

Струмовимірювальні кліщі CV2000 оснащені подвійним рідкокристалічним дисплеєм із підсвічуванням. Екран має 3,5 розряду та відображуване число до 6000. Подвійна індикація дає змогу одночасно контролювати два параметри, що зручно під час діагностики електрообладнання та перевірки режимів роботи мережі.

Швидкість вимірювання становить 5 вимірювань за секунду. Функція Hold фіксує поточне значення на екрані, а автоматичне вимкнення відключає прилад після періоду бездіяльності.

Електробезпека та захист

Для CV2000 заявлена відповідність стандартам IEC61010-1, EN61010-1, UL61010-1 і CAN/CSA C22.2 №61010.1-0.92. У розділі загальних характеристик вихідної картки зазначена категорія електробезпеки CAT IV 300 В AC/DC. Також вказаний захист від імульсних перенапруг до 12,0 кВ із формою імпульсу 1,2/50 мкс.

Електромагнітна сумісність приладу заявлена відповідно до EN61326-1:2006 та пов'язаних стандартів серії EN61000.

Технічні характеристики CV2000

Комплектація

• струмовимірювальні кліщі CV2000 — 1 шт.;
• інструкція з експлуатації російською мовою — 1 шт.;
• вимірювальні щупи — 2 шт.;
• термопара типу K з BLP60.

Додаткові опції

• інтерфейсний кабель і програмне забезпечення BRUA19X USB;
• перехідник BKV32 для термопар типу K.

Застосування CV2000

Кліщі CV2000 підходять для вимірювання струму та інших електричних параметрів у силових мережах, електрообладнанні й системах із частотно-регульованими приводами. Велике розкриття губок, True RMS, режим реєстрації пускових струмів, VFD-фільтр і широкий набір мультиметричних функцій роблять прилад зручним для діагностики електричних кіл із високими струмовими навантаженнями.
