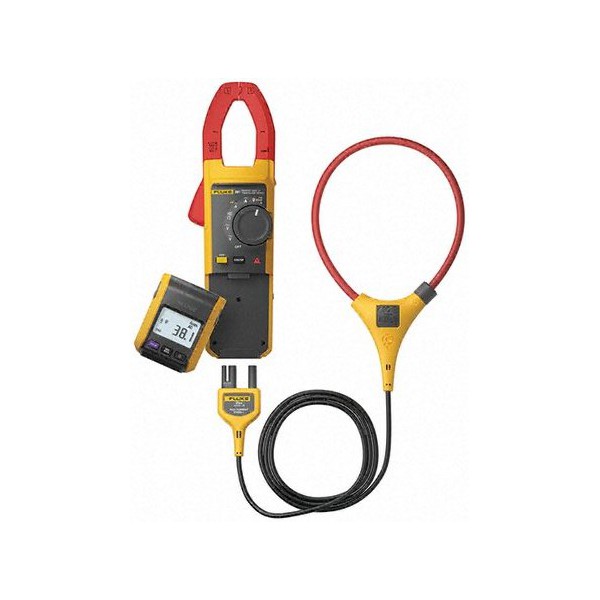

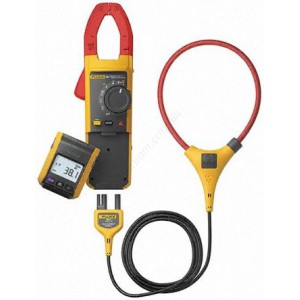

Струмовимірювальні кліщі Fluke 376 з гнучким датчиком iFlex

Fluke 376 — професійні струмовимірювальні кліщі для вимірювання постійного та змінного струму, напруги, опору, частоти й ємності. Прилад розрахований на роботу з великими струмами: стандартними кліщами можна вимірювати AC/DC до 1000 А, а за допомогою гнучкого датчика iFlex діапазон вимірювання змінного струму розширюється до 2500 А. Така конфігурація зручна під час обслуговування електроустановок, силових кабелів, електродвигунів, розподільчих щитів та іншого обладнання, де важливо виконувати вимірювання без розриву електричного кола.

Модель Fluke 376 підтримує вимірювання True RMS — справжнього середньоквадратичного значення змінного струму та напруги. Це особливо важливо під час роботи з нелінійними сигналами, коли форма напруги або струму відрізняється від ідеальної синусоїди. Прилад також має функції реєстрації мінімального, максимального та середнього значення, вимірювання пускового струму Inrush і засоби обробки сигналу для стабільної роботи в умовах електромагнітних завад.

Основні можливості Fluke 376

Струмові кліщі Fluke 376 поєднують функції вимірювача великих струмів і універсального електровимірювального приладу. Користувач може вимірювати змінний і постійний струм до 999,9 А безпосередньо кліщами, а для змінного струму до 2500 А використовувати гнучкий датчик iFlex. Крім струму, прилад вимірює напругу до 1000 В, опір до 60 кОм, ємність до 1000 мкФ та частоту в діапазоні від 5 до 500 Гц.

• вимірювання змінного струму стандартними кліщами до 999,9 А;
• вимірювання постійного струму до 999,9 А;
• розширення діапазону змінного струму до 2500 А за допомогою iFlex;
• вимірювання змінної та постійної напруги до 1000 В;
• вимірювання постійної напруги в мілівольтовому діапазоні до 500 мВ;
• вимірювання опору до 60 кОм;
• вимірювання ємності до 1000 мкФ;
• вимірювання частоти від 5 до 500 Гц;
• реєстрація мінімального, максимального та середнього значення;
• вимірювання пускового струму Inrush;
• True RMS для коректного вимірювання змінних сигналів складної форми;
• категорії електробезпеки CAT III 1000 В та CAT IV 600 В.

Гнучкий датчик iFlex для струму до 2500 А

Однією з ключових особливостей Fluke 376 є підтримка гнучкого струмового датчика iFlex. Він дає змогу збільшити верхню межу вимірювання змінного струму до 2500 А і спрощує роботу з провідниками, до яких складно підібратися звичайними жорсткими кліщами. Гнучка конструкція датчика особливо корисна в щільно змонтованих електрощитах, на силових кабельних трасах і в місцях, де простір навколо провідника обмежений.

Для гнучкого датчика зазначений максимальний діаметр охоплення до 14,5 см. Це дозволяє виконувати вимірювання на провідниках і групах кабелів значного перерізу без необхідності роз’єднувати електричне коло. Діапазон вимірювання змінного струму з iFlex становить до 2500 А, робочий частотний діапазон — 5–500 Гц, а точність — 3 % ± 5 розрядів. Для Fluke 376 роздільна здатність становить 0,1 А до 999,9 А та 1 А у верхній частині діапазону до 2500 А.

True RMS і вимірювання пускового струму

Fluke 376 вимірює справжнє середньоквадратичне значення змінного струму та напруги. Технологія True RMS підвищує достовірність результатів у колах із нелінійним навантаженням та спотвореною формою сигналу. Це важлива характеристика для сучасних електричних систем, де можуть використовуватися імпульсні джерела живлення, електронні регулятори та інше обладнання, що формує несинусоїдальний струм.

Окрема функція Inrush призначена для вимірювання пускових струмів. Вона допомагає зафіксувати короткочасний струмовий стрибок під час запуску двигуна або іншого навантаження з високим стартовим струмом. Для сервісного спеціаліста це дає можливість оцінювати поведінку обладнання під час увімкнення та порівнювати фактичне навантаження з робочими параметрами електричного кола.

Прилад також підтримує фіксацію мінімального, максимального та середнього виміряного значення. Такий режим корисний, коли параметр змінюється в часі й оператору потрібно не лише побачити поточне показання, а й зафіксувати крайні значення під час спостереження.

Технічні характеристики Fluke 376

Вимірювання змінного та постійного струму

Змінний струм стандартними кліщами: діапазон до 999,9 А, роздільна здатність 0,1 А. Точність становить 2 % ± 5 розрядів у діапазоні частот 10–100 Гц та 2,5 % ± 5 розрядів у діапазоні 100–500 Гц.

Змінний струм через гнучкий датчик iFlex: діапазон до 2500 А, частотний діапазон 5–500 Гц, точність 3 % ± 5 розрядів. Роздільна здатність для Fluke 376 — 0,1 А до 999,9 А та 1 А до 2500 А.

Постійний струм: діапазон до 999,9 А, роздільна здатність 0,1 А, точність 2 % ± 5 розрядів.

Вимірювання напруги

Змінна напруга: до 1000 В. Роздільна здатність становить 0,1 В до 600 В та 1 В у діапазоні до 1000 В. Точність — 1,5 % ± 5 розрядів у частотному діапазоні 20–500 Гц.

Постійна напруга: до 1000 В. Роздільна здатність — 0,1 В до 600 В та 1 В до 1000 В, точність — 1 % ± 5 розрядів. Також передбачено вимірювання постійної напруги до 500,0 мВ з роздільною здатністю 0,1 мВ та точністю 1 % ± 5 розрядів.

Частота, опір та ємність

Частота: 5,0–500,0 Гц, роздільна здатність 0,1 Гц, точність 0,5 % ± 5 розрядів. Частоту можна визначати як через стандартні кліщі, так і за допомогою гнучкого струмового датчика за відповідного рівня вимірюваного струму.

Опір: до 60 кОм. Роздільна здатність становить 0,1 Ом до 600 Ом, 1 Ом до 6000 Ом і 10 Ом до 60 кОм. Точність — 1 % ± 5 розрядів.

Ємність: до 1000 мкФ. Роздільна здатність — 0,1 мкФ до 100 мкФ і 1 мкФ до 1000 мкФ, точність — 1 % ± 4 розряди.

Робота в умовах електромагнітних завад

Fluke 376 розроблений для вимірювань у реальних електричних системах, де на показання можуть впливати електромагнітні перешкоди. Вбудована обробка сигналу та фільтрація допомагають отримувати стабільні результати в електрично зашумленому середовищі. Це корисно під час діагностики силового обладнання та електроустановок, де поруч працюють двигуни, комутаційні пристрої й інші джерела перешкод.

Великий дисплей із підсвічуванням полегшує зчитування результатів у щитах, технічних приміщеннях і місцях із недостатнім освітленням. Автоматичний вибір необхідного діапазону зменшує кількість ручних перемикань під час вимірювань і робить роботу з приладом зручнішою.

Безпека під час вимірювань

Струмовимірювальні кліщі Fluke 376 відповідають категоріям електробезпеки CAT III 1000 В та CAT IV 600 В. CAT III охоплює вимірювання в стаціонарних розподільчих системах і електроустановках, а CAT IV передбачає роботу на рівні вводу живлення та інших ділянок із високими перехідними перенапругами. Вказане маркування дозволяє використовувати прилад у відповідних електричних мережах із дотриманням вимог техніки безпеки.

Максимальна вимірювана напруга становить 1000 В. Живлення приладу здійснюється від двох батарей типу AA. Робочий температурний діапазон становить від -10 до +50 °C.

Конструкція та габарити

Корпус Fluke 376 має формат портативних професійних струмових кліщів і розрахований на використання безпосередньо на об’єкті. Габаритні розміри приладу становлять приблизно 246 × 83 × 43 мм, маса — близько 390 г. Розкриття стандартних губок становить 34 мм. Таке виконання дозволяє поєднати можливість роботи зі звичайними провідниками та застосування гнучкого iFlex, коли стандартного охоплення недостатньо.

Гнучкий датчик можна розміщувати навколо кабелів у місцях, де жорсткі кліщі фізично неможливо встановити. Саме ця особливість робить Fluke 376 зручним для вимірювань великих змінних струмів без розриву силового кола.

Для яких завдань підходять струмові кліщі Fluke 376

Fluke 376 орієнтований на електротехнічні та сервісні роботи, де потрібно швидко вимірювати струм без відключення провідника. Прилад може використовуватися під час перевірки електродвигунів, силових ліній, розподільчих щитів, кабельних систем, промислових електроустановок та іншого обладнання в межах допустимих електричних параметрів.

Діапазон до 999,9 А для постійного та змінного струму робить прилад придатним для великої кількості стандартних вимірювальних задач. Коли струм у колі перевищує можливості звичайних кліщів або провідник має великий діаметр, можна підключити iFlex і вимірювати змінний струм до 2500 А. Таким чином один вимірювач охоплює як повсякденні діагностичні роботи, так і вимірювання у високострумових колах.

Додаткові функції вимірювання напруги, опору, ємності та частоти дозволяють виконувати базову електричну діагностику одним приладом. Це зменшує потребу постійно переходити між струмовими кліщами та окремим мультиметром, якщо необхідні параметри знаходяться в межах можливостей Fluke 376.

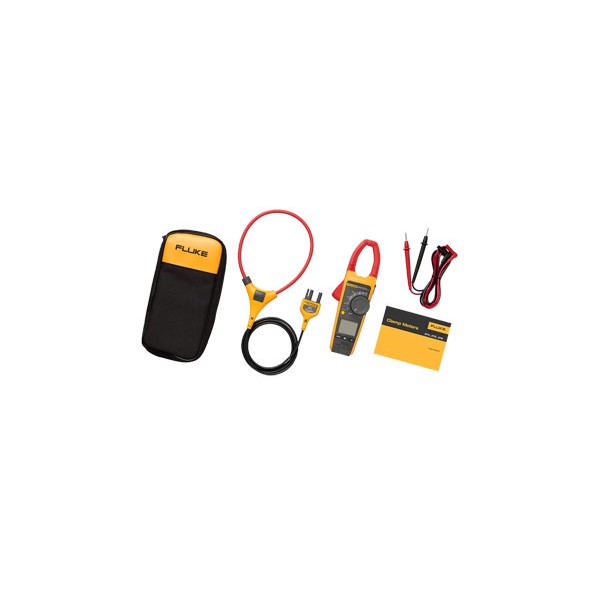

Комплектація Fluke 376

Комплектація товару:

• струмовимірювальні кліщі Fluke 376 — 1 шт.;
• гнучкий датчик iFlex — 1 шт.;
• комплект вимірювальних щупів TL75 — 1 комплект;
• батареї AA — 2 шт.;
• інструкція російською мовою.

Переваги моделі Fluke 376

Головна практична перевага Fluke 376 — широкий діапазон вимірювання струму в одному портативному приладі. Стандартні кліщі забезпечують вимірювання AC/DC до 999,9 А, а iFlex розширює можливості для змінного струму до 2500 А. Додатково користувач отримує True RMS, вимірювання пускового струму, фіксацію MIN/MAX/AVG, контроль частоти, напруги, опору та ємності.

Модель підійде користувачам, яким потрібні професійні струмовимірювальні кліщі Fluke для роботи з постійним і змінним струмом, у тому числі з великими струмами та провідниками, які складно охопити звичайними губками. Поєднання стандартних кліщів і гнучкого датчика iFlex розширює сферу застосування приладу та дозволяє виконувати вимірювання в різних конфігураціях електричних систем без розриву кола.
