Струмовимірювальні кліщі DY-250C True RMS до 1000 А

Струмовимірювальні кліщі DY-250C — багатофункціональний вимірювальний прилад для контролю параметрів електричних кіл постійного та змінного струму. Модель поєднує можливості струмових кліщів і цифрового мультиметра: дає змогу вимірювати струм AC/DC до 1000 А, постійну напругу до 1000 В, змінну напругу до 750 В, а також опір, частоту, ємність і температуру. Завдяки такому набору функцій один прилад можна використовувати для виконання різних електровимірювальних завдань без необхідності постійно змінювати обладнання.

Одна з важливих особливостей DY-250C — наявність другого дисплея на торці корпусу. Він також показує результат вимірювання та особливо корисний у ситуаціях, коли фронтальний екран приладу погано видно. Наприклад, під час роботи серед пучків кабелів, усередині розподільчих пристроїв або в інших місцях з обмеженим простором кліщі можуть розташовуватися під незручним для оператора кутом. У такій ситуації додатковий дисплей спрощує зчитування показань.

Вимірювання постійного та змінного струму до 1000 А

Основне призначення струмовимірювальних кліщів DY-250C — вимірювання сили струму без необхідності розривати електричне коло для послідовного підключення приладу. Це особливо зручно під час діагностики електрообладнання та перевірки струмового навантаження на окремих провідниках. Модель працює як із постійним, так і зі змінним струмом, тому її можливості не обмежуються лише мережами змінного струму.

Для вимірювання постійного струму передбачені діапазони 200 А та 1000 А. Роздільна здатність становить 0,1 А, заявлена точність — 3 %. Такий діапазон дозволяє контролювати значні струмові навантаження та використовувати прилад для різних електротехнічних завдань, де необхідно виміряти постійний струм.

Змінний струм вимірюється в діапазонах 400 А та 1000 А із роздільною здатністю 0,1 А та точністю 3 %. Частотний діапазон під час вимірювання змінного струму становить від 50 до 400 Гц. Максимальне значення 1000 А робить DY-250C придатним не лише для контролю невеликих навантажень, а й для вимірювання струму в колах із суттєвим споживанням.

True RMS — вимірювання діючого значення змінного сигналу

DY-250C підтримує технологію True RMS. Вона використовується для визначення дійсного середньоквадратичного значення змінного сигналу. Це важлива характеристика для сучасного вимірювального приладу, особливо якщо форма електричного сигналу відрізняється від ідеальної синусоїди.

Функція True RMS розширює можливості кліщів під час роботи зі змінним струмом і напругою. Вона робить модель DY-250C практичним інструментом для користувачів, яким необхідно контролювати електричні параметри в різних колах та отримувати результат з урахуванням фактичного діючого значення сигналу.

Вимірювання постійної напруги до 1000 В

Крім вимірювання струму кліщовим методом, DY-250C може використовуватися як мультиметр для контролю напруги. Постійна напруга вимірюється в діапазонах 400 мВ, 4 В, 40 В, 400 В та 1000 В. Мінімальна роздільна здатність становить 0,1 мВ, а заявлена точність — 1 %.

Широкий набір діапазонів дозволяє працювати як із малими значеннями напруги, так і з високою постійною напругою до 1000 В. Це розширює функціональність приладу та дає змогу використовувати його не тільки як струмові кліщі, а й для стандартних вимірювань напруги за допомогою комплектних вимірювальних щупів.

Вимірювання змінної напруги до 750 В

Для змінної напруги передбачені діапазони 400 мВ, 4 В, 40 В, 400 В та 750 В. Частотний діапазон становить від 40 Гц до 10 кГц. Мінімальна роздільна здатність — 0,1 мВ, заявлена точність вимірювання — 1 %.

Таким чином, DY-250C дозволяє одним приладом перевіряти струм і напругу, що зручно під час комплексної діагностики електричного кола. Користувач може спочатку визначити струмове навантаження за допомогою кліщів, а за необхідності перейти до вимірювання напруги щупами.

Вимірювання опору до 40 МОм

Ще одна функція DY-250C — вимірювання електричного опору. Прилад підтримує діапазони 400 Ом, 4 кОм, 40 кОм, 400 кОм, 4 МОм і 40 МОм. Мінімальна роздільна здатність становить 0,1 Ом, точність — 1,2 %.

Максимальний діапазон до 40 МОм суттєво розширює сферу застосування кліщів як універсального електровимірювального приладу. Вимірювання опору може використовуватися під час перевірки електричних компонентів, провідників та інших елементів електричних кіл у межах заявлених характеристик DY-250C.

Вимірювання частоти до 10 МГц

DY-250C також виконує функцію частотоміра. Передбачені діапазони 10 Гц, 100 Гц, 1000 Гц, 10 кГц, 100 кГц, 1 МГц і 10 МГц. Мінімальна роздільна здатність становить 0,01 Гц, а заявлена точність вимірювання частоти — 0,8 %.

Наявність цієї функції дозволяє використовувати прилад для контролю частотних параметрів сигналу без окремого частотоміра, якщо характеристики вимірюваного сигналу відповідають робочим діапазонам DY-250C. Для користувача це означає ширший набір вимірювань у межах одного портативного пристрою.

Вимірювання ємності

Функціональність мультиметра доповнює вимірювання електричної ємності. DY-250C підтримує діапазони 40 нФ, 400 нФ, 4 мкФ, 40 мкФ та 100 мкФ. Мінімальна роздільна здатність становить 10 пФ, заявлена точність — 3,5 %.

Можливість вимірювання ємності корисна під час роботи з відповідними електронними та електротехнічними компонентами. Користувачеві не потрібно застосовувати окремий прилад для базового контролю ємності в межах доступних діапазонів.

Вимірювання температури до 1000 °C

Струмовимірювальні кліщі DY-250C можуть використовуватися і як вимірювач температури. Для цього в комплекті передбачена термопара K-типу. Вимірювання виконується в діапазонах від -20 до 150 °C, від 150 до 300 °C та від 300 до 1000 °C. Роздільна здатність становить 1 °C, заявлена точність — 3 %.

Поєднання електричних вимірювань і контролю температури робить DY-250C більш універсальним приладом. Під час роботи з електрообладнанням користувач може не лише перевірити струм, напругу чи опір, але й виконати температурне вимірювання за допомогою комплектної термопари в межах заявленого діапазону.

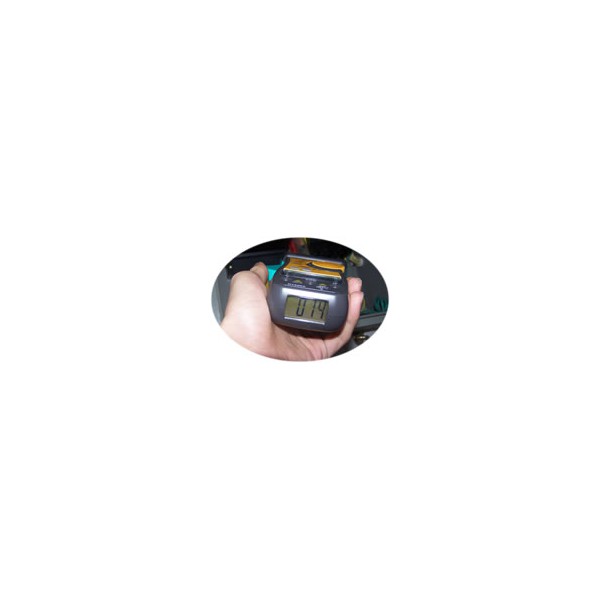

Другий дисплей для роботи в обмеженому просторі

Конструктивною особливістю DY-250C є додатковий дисплей, розташований на торці приладу. Він відображає виміряне значення та вирішує практичну проблему, яка виникає під час роботи у щільно заповнених електричних шафах, серед кабельних пучків або в розподільчих пристроях.

Під час вимірювання струму кліщі необхідно розташувати навколо потрібного провідника. Не завжди при цьому фронтальна частина корпусу повернута до оператора. Якщо основний дисплей опиняється під незручним кутом, показання можна зчитати з торцевого екрана. Така конструкція особливо корисна там, де можливості змінювати положення приладу обмежені розташуванням кабелів або іншого обладнання.

Категорія захисту CAT III

Для DY-250C зазначена категорія CAT III. Прилад орієнтований на виконання електричних вимірювань із дотриманням вимог, що відповідають зазначеній категорії. Під час роботи з електроустановками необхідно враховувати допустимі параметри приладу, тип вимірюваного кола та правила електробезпеки.

Максимальні межі вимірювання DY-250C становлять 1000 А для постійного та змінного струму, 1000 В для постійної напруги та 750 В для змінної напруги. Перед початком роботи необхідно переконатися, що параметри досліджуваного кола не виходять за межі характеристик вимірювального приладу.

Основні технічні характеристики DY-250C

• Постійний струм: діапазони 200 А і 1000 А; роздільна здатність 0,1 А; точність 3 %.
• Змінний струм: діапазони 400 А і 1000 А; частотний діапазон 50–400 Гц; роздільна здатність 0,1 А; точність 3 %.
• Постійна напруга: 400 мВ, 4 В, 40 В, 400 В, 1000 В; роздільна здатність від 0,1 мВ; точність 1 %.
• Змінна напруга: 400 мВ, 4 В, 40 В, 400 В, 750 В; частотний діапазон 40 Гц–10 кГц; роздільна здатність від 0,1 мВ; точність 1 %.
• Опір: 400 Ом, 4 кОм, 40 кОм, 400 кОм, 4 МОм, 40 МОм; роздільна здатність 0,1 Ом; точність 1,2 %.
• Частота: 10 Гц, 100 Гц, 1000 Гц, 10 кГц, 100 кГц, 1 МГц, 10 МГц; роздільна здатність 0,01 Гц; точність 0,8 %.
• Ємність: 40 нФ, 400 нФ, 4 мкФ, 40 мкФ, 100 мкФ; роздільна здатність 10 пФ; точність 3,5 %.
• Температура: -20…150 °C, 150…300 °C, 300…1000 °C; роздільна здатність 1 °C; точність 3 %.
• Метод вимірювання змінного сигналу: True RMS.
• Категорія захисту: CAT III.
• Особливість конструкції: додатковий дисплей на торці корпусу.

Для яких завдань підходять кліщі DY-250C

DY-250C варто розглядати насамперед тоді, коли потрібні кліщі для вимірювання постійного та змінного струму з верхньою межею до 1000 А. Водночас прилад не обмежується одним видом вимірювань і може замінити мультиметр у багатьох типових операціях контролю електричних параметрів.

Можливість вимірювати напругу, опір, частоту, ємність і температуру робить модель зручною для комплексної перевірки електричних кіл та обладнання. Замість використання окремих пристроїв для кожного параметра користувач отримує один багатофункціональний вимірювальний інструмент.

Особливої уваги DY-250C заслуговує в ситуаціях, коли вимірювання виконуються в місцях з обмеженим доступом. Другий торцевий дисплей дозволяє зчитувати результат тоді, коли основний екран розташований поза прямою видимістю. Це практична конструктивна перевага при роботі з кабельними пучками та в розподільчих пристроях.

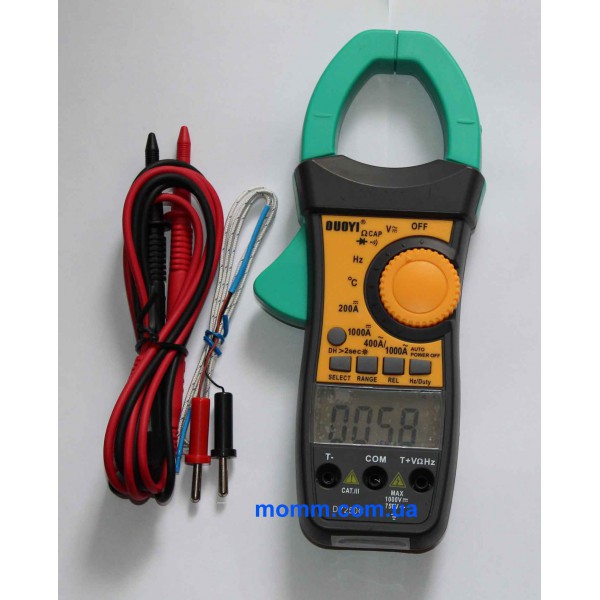

Комплектація DY-250C

• струмовимірювальні кліщі DY-250C — 1 шт.;
• комплект вимірювальних щупів — 1 шт.;
• термопара K-типу — 1 шт.;
• кейс для перенесення.

Наявність вимірювальних щупів дозволяє використовувати DY-250C для контролю напруги, опору, частоти та інших параметрів, передбачених функціональністю приладу. Термопара K-типу необхідна для вимірювання температури, а комплектний кейс призначений для перенесення приладу та його приладдя.

Чому варто звернути увагу на DY-250C

Головна перевага цієї моделі полягає в поєднанні широкого діапазону вимірювання струму та функцій цифрового мультиметра. DY-250C вимірює AC/DC струм до 1000 А, постійну напругу до 1000 В і змінну до 750 В, підтримує True RMS, а також дозволяє контролювати опір до 40 МОм, частоту до 10 МГц, ємність до 100 мкФ і температуру до 1000 °C.

Для користувача, який вибирає універсальні струмові кліщі для постійного та змінного струму, DY-250C пропонує широкий набір вимірювальних функцій в одному приладі. А додатковий торцевий дисплей виділяє цю модель серед звичайних кліщів, у яких результат можна переглядати тільки на основному фронтальному екрані.

Струмовимірювальні кліщі DY-250C підійдуть для завдань, де необхідно поєднати вимірювання великих значень струму AC/DC з контролем напруги, опору, частоти, ємності та температури. Підтримка True RMS, межа струму до 1000 А, напруги до 1000 В і продумане розташування додаткового дисплея роблять прилад функціональним рішенням для комплексних електричних вимірювань.
