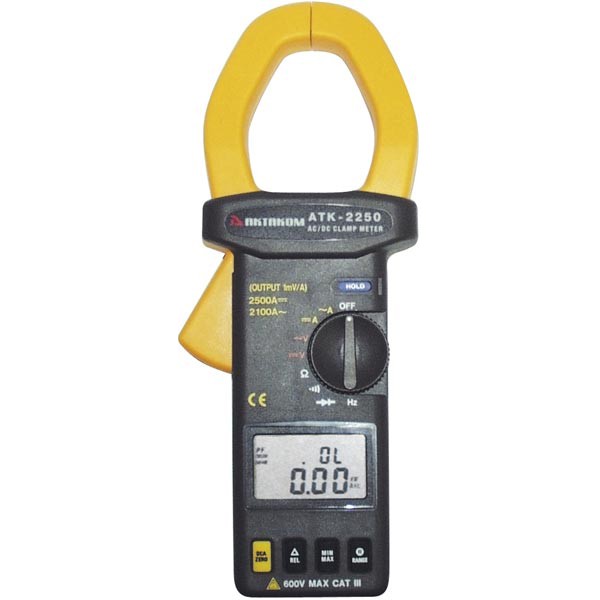

Струмовимірювальні кліщі ATK-2250

ATK-2250 — цифрові струмовимірювальні кліщі для вимірювання параметрів електричних кіл постійного та змінного струму. Модель розрахована на роботу зі значними струмовими навантаженнями: діапазон вимірювання постійного струму сягає 2500 А, а змінного — 2100 А. Завдяки цьому прилад може застосовуватися під час контролю силових електричних установок, кабельних ліній та іншого електрообладнання, де необхідно вимірювати великі струми без розриву провідника.

Крім вимірювання сили струму, ATK-2250 виконує функції цифрового мультиметра. Прилад дає змогу вимірювати постійну та змінну напругу до 600 В, електричний опір до 40 МОм, частоту, перевіряти цілісність електричного кола та тестувати діоди. Такий набір можливостей дозволяє використовувати одні струмові кліщі для виконання різних електровимірювальних операцій без необхідності постійно переходити між кількома окремими приладами.

Важливою особливістю ATK-2250 є великий струмовий захват. Максимальний діаметр кабелю становить 55 мм, а для шини передбачений розмір захвату до 65 × 24 мм. Це робить прилад зручним для роботи не лише зі звичайними провідниками, а й із силовими кабелями та струмопровідними шинами відповідних розмірів.

Призначення ATK-2250

Струмовимірювальні кліщі ATK-2250 призначені для вимірювання електричних параметрів у колах постійного та змінного струму. Основна перевага кліщового методу полягає в можливості вимірювати струм без безпосереднього розриву електричного кола: для проведення вимірювання достатньо охопити потрібний провідник вимірювальними губками.

Верхня межа вимірювання постійного струму 2500 А розширює можливості застосування моделі у силових електричних системах. Для змінного струму максимальний діапазон становить 2100 А. Прилад може використовуватися під час діагностики та перевірки параметрів електричних мереж, електрообладнання й силових установок у межах зазначених технічних характеристик.

ATK-2250 може працювати як автономний вимірювальний прилад, а наявність аналогового виходу дозволяє підключати його до осцилографа або мультиметра та використовувати у складі вимірювального комплексу. Це розширює можливості аналізу електричних сигналів і робить модель придатною для завдань, де потрібне не лише відображення результату на дисплеї кліщів, а й передавання вимірювального сигналу на додаткове обладнання.

Вимірювання постійного та змінного струму

Основною функцією ATK-2250 є вимірювання сили струму за допомогою кліщового датчика. Постійний струм вимірюється в діапазоні від 0,1 до 2500 А. Для змінного струму передбачено діапазон від 0,1 до 2100 А. Робочий частотний діапазон під час вимірювання змінного струму становить від 40 Гц до 1 кГц.

Для постійного струму заявлена похибка залежно від діапазону становить 1,5–2 %, для змінного — 1,5–3 %. Такі характеристики необхідно враховувати під час вибору приладу відповідно до вимог конкретного вимірювального завдання.

Автоматичне встановлення нуля спрощує підготовку кліщів до вимірювання постійного струму. Функція особливо корисна під час практичної роботи, коли перед вимірюванням необхідно компенсувати початкове зміщення датчика.

Вимірювання напруги, опору та частоти

Функціональність ATK-2250 не обмежується вимірюванням струму. За допомогою комплектних вимірювальних щупів прилад може використовуватися для вимірювання напруги та опору, а також для низки додаткових перевірок електричного кола.

Діапазон вимірювання постійної напруги становить від 0,1 мВ до 600 В. Змінна напруга також вимірюється до 600 В, причому для вимірювання змінної напруги робочий частотний діапазон сягає 1 кГц. Діапазон вимірювання електричного опору — від 0,1 Ом до 40 МОм.

Окремо передбачена функція вимірювання частоти. ATK-2250 працює в діапазоні від 100 Гц до 1000 кГц. Мінімальна роздільна здатність вимірювання частоти становить 0,01 Гц, а зазначена похибка — 0,5 %. Це доповнює основні можливості струмових кліщів і дозволяє використовувати один прилад для комплексної перевірки низки електричних параметрів.

Додаткові функції

Для зручності проведення вимірювань ATK-2250 оснащений сервісними функціями, що спрощують роботу з показаннями та контроль зміни вимірюваного параметра.

• Утримання показань дає змогу зафіксувати результат на дисплеї для подальшого перегляду.
• Фіксація мінімального та максимального значення допомагає контролювати зміни параметра під час вимірювання.
• Автоматичний вибір діапазону спрощує налаштування приладу під вимірювану величину.
• Автоматичне встановлення нуля використовується під час підготовки до вимірювання постійного струму.
• Перевірка цілісності кола дозволяє швидко контролювати електричне з'єднання; порогове значення прозвонювання становить менше 40 Ом.
• Перевірка діодів виконується з тестовою напругою 3 В.
• Аналоговий вихід передбачає можливість підключення осцилографа або мультиметра.

Дисплей і відображення результатів

ATK-2250 оснащений цифровим РК-дисплеєм розрядністю 3¾ та 40-сегментною графічною шкалою. Поєднання цифрового показання та графічної шкали дає змогу не лише зчитувати числове значення параметра, але й наочно контролювати його зміну.

Швидкість оновлення цифрового індикатора становить приблизно два вимірювання за секунду. Графічна шкала оновлюється значно частіше — до 20 разів за секунду. Завдяки цьому вона корисна для візуального спостереження за швидкими змінами вимірюваного сигналу, коли цифрові значення не встигають так наочно відобразити динаміку.

Великий діаметр струмового захвату

Конструкція вимірювальних губок ATK-2250 дозволяє охоплювати кабелі діаметром до 55 мм. Для струмопровідної шини максимальний розмір становить 65 × 24 мм. Цей параметр особливо важливий під час вибору струмових кліщів для силового обладнання, оскільки фізичний розмір провідника повинен відповідати можливостям захвату приладу.

Під час вимірювання струму кліщами не потрібно підключати прилад послідовно в електричне коло. Провідник розміщується всередині вимірювального захвату, після чого прилад визначає силу струму відповідно до вибраного режиму. Для вимірювання напруги, опору, перевірки діодів та прозвонювання використовуються вимірювальні щупи.

Технічні характеристики ATK-2250

Практичні можливості приладу

Поєднання широкого діапазону вимірювання струму та мультиметрових функцій робить ATK-2250 багатофункціональним електровимірювальним приладом. За допомогою кліщового захвату можна контролювати постійний і змінний струм, а через вимірювальні входи — напругу, опір і частоту. Також доступні перевірка діодів та контроль цілісності електричного кола.

Діапазон до 2500 А за постійним струмом є однією з ключових характеристик моделі. ATK-2250 орієнтований на вимірювання в електричних системах, де діапазону стандартного мультиметра недостатньо. При цьому кліщова конструкція дає змогу виконувати вимірювання струму без необхідності включати вимірювач безпосередньо в розрив кола.

Для роботи з напругою та опором передбачений традиційний режим мультиметра з вимірювальними щупами. Таким чином, після вимірювання струму користувач може тим самим приладом перевірити напругу в колі, виміряти опір або виконати прозвонювання.

Кому підійдуть струмові кліщі ATK-2250

Модель варто розглядати для завдань, у яких необхідне вимірювання великих значень постійного або змінного струму та одночасно потрібні базові функції мультиметра. Прилад може застосовуватися під час обслуговування, діагностики та контролю параметрів силового електрообладнання в межах установлених виробником діапазонів.

Максимальний захват 55 мм дозволяє працювати з провідниками значного діаметра, а можливість охоплення шини до 65 × 24 мм розширює сферу використання приладу в силових електричних установках. Перед проведенням вимірювань важливо перевіряти, щоб параметри електричного кола та геометричні розміри провідника відповідали технічним можливостям ATK-2250.

Наявність цифрового дисплея разом із графічною шкалою полегшує спостереження за результатом. Функції утримання показань та запам'ятовування мінімального і максимального значень допомагають під час вимірювань у ситуаціях, коли показання змінюються або дисплей знаходиться в незручному для постійного спостереження положенні.

Комплектація ATK-2250

• струмовимірювальні кліщі ATK-2250;
• комплект вимірювальних щупів;
• м'який кейс;
• керівництво з експлуатації.

ATK-2250 для вимірювання великих струмів

ATK-2250 поєднує струмові кліщі для вимірювання до 2500 А DC і 2100 А AC із функціями цифрового мультиметра. Прилад вимірює напругу до 600 В, опір до 40 МОм і частоту до 1000 кГц, підтримує прозвонювання електричного кола, тестування діодів, утримання показань, автоматичний вибір діапазону та реєстрацію мінімальних і максимальних значень.

Великий вимірювальний захват, широкий діапазон струмів і можливість підключення через аналоговий вихід до додаткового вимірювального обладнання роблять ATK-2250 функціональним рішенням для електровимірювальних робіт, де потрібне поєднання кліщового вимірювання струму та основних можливостей мультиметра.
