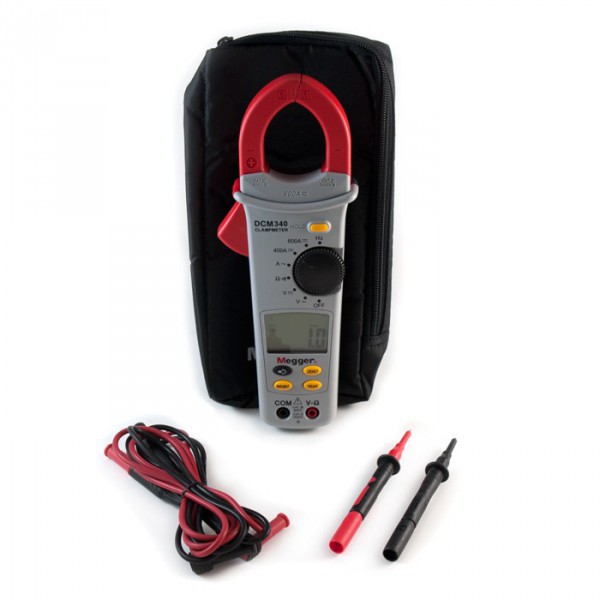

Струмовимірювальні кліщі Megger DCM-340 AC/DC до 600 А

Струмовимірювальні кліщі Megger DCM-340 — цифровий електровимірювальний прилад для вимірювання постійного та змінного струму без необхідності розривати електричне коло. Модель розрахована на вимірювання струму до 600 А та може використовуватися під час обслуговування, перевірки й діагностики електричних систем. Прилад також підтримує вимірювання опору та частоти, має функцію фіксації пікових значень і аналогову шкалу.

DCM-340 поєднує можливості струмовимірювальних кліщів постійного та змінного струму в одному компактному корпусі. Для DC і AC передбачені діапазони 60, 400 і 600 А. Завдяки цьому прилад можна застосовувати для різних вимірювальних завдань, де необхідно контролювати значення струму без прямого підключення вимірювального приладу послідовно в електричне коло.

Важливою особливістю Megger DCM-340 є можливість вимірювання пікових значень із часом вибірки 10 мс. Такий режим доповнює стандартне вимірювання струму та дозволяє зафіксувати короткочасні пікові значення, які можуть бути важливими під час перевірки роботи електрообладнання. За даними виробника, прилад орієнтований на використання енергетиками та електриками.

Вимірювання постійного струму до 600 А

Як струмові кліщі постійного струму, DCM-340 підтримує три діапазони вимірювання: 60 А, 400 А та 600 А. Точність вимірювання постійного струму залежно від діапазону та умов становить від 1,5 до 2%. Максимальне значення 600 А дозволяє використовувати прилад для роботи з електричними колами, у яких струм значно перевищує можливості звичайних ручних мультиметрів при прямому вимірюванні.

Кліщовий принцип вимірювання особливо зручний у ситуаціях, коли потрібно визначити струм у провіднику без роз'єднання кола. Для проведення вимірювання провідник розташовують усередині вимірювальних кліщів, після чого прилад визначає значення струму. Це робить Megger DCM-340 практичним інструментом для регулярних електровимірювальних робіт і діагностики.

Наявність окремих діапазонів 60, 400 і 600 А дає можливість вибирати відповідний режим залежно від очікуваного значення струму. При цьому характеристики приладу залишаються чітко визначеними: максимальний вимірюваний постійний струм становить 600 А, а заявлена точність — 1,5–2%.

Вимірювання змінного струму

Megger DCM-340 також працює як струмовимірювальні кліщі змінного струму. Доступні ті самі діапазони — 60, 400 та 600 А. Заявлена точність вимірювання змінного струму становить 2%. Частотний діапазон під час вимірювання AC — від 50 до 400 Гц.

Можливість вимірювати як AC, так і DC розширює сферу використання одного приладу. Користувачеві не потрібно застосовувати окремі кліщі для постійного та змінного струму: DCM-340 підтримує обидва типи вимірювань у межах до 600 А. Це особливо зручно для фахівців, які працюють із різними електричними системами та регулярно виконують контроль струму.

Частотний діапазон 50–400 Гц для вимірювання змінного струму вказаний серед основних технічних параметрів моделі. Перед проведенням вимірювань необхідно враховувати встановлені для приладу діапазони та використовувати його відповідно до технічних характеристик.

Функція вимірювання пікових значень

Одна з помітних функціональних особливостей DCM-340 — вимірювання піків. Час вибірки в цьому режимі становить 10 мс. Функція дає змогу контролювати не лише поточне значення струму, а й короткочасні пікові значення, які можуть виникати під час роботи електричного обладнання.

Звичайне стабільне показання не завжди дозволяє оцінити короткі зміни струму. Саме тому режим Peak може бути корисним як додатковий інструмент під час діагностики. DCM-340 фіксує пікове значення з установленим часом вибірки 10 мс, що дозволяє отримати додаткову інформацію про поведінку струму в колі.

Вимірювання опору та частоти

Функціональність Megger DCM-340 не обмежується вимірюванням струму. Прилад також дозволяє вимірювати електричний опір у діапазоні від 0 до 400 Ом. Заявлена точність вимірювання опору становить 1%. Наявність цієї функції дає можливість виконувати додаткові перевірки за допомогою одного вимірювального приладу.

Ще одна доступна функція — вимірювання частоти. Робочий діапазон вимірювання частоти становить від 20 до 400 Гц. Таким чином, DCM-340 дозволяє контролювати кілька електричних параметрів: постійний струм, змінний струм, опір і частоту.

Варто розрізняти два частотні параметри, зазначені для цієї моделі. Під час вимірювання змінного струму вказаний частотний діапазон 50–400 Гц, тоді як окрема функція вимірювання частоти працює в діапазоні 20–400 Гц.

Цифровий дисплей та аналогова шкала

Результати вимірювання відображаються на цифровому дисплеї формату 3 1/2 знака. Для дисплея в характеристиках також зазначено рахунок 400. Цифрове відображення дозволяє безпосередньо контролювати отримане значення вибраного електричного параметра.

Окрім цифрової індикації, у DCM-340 передбачена аналогова шкала. Вона доповнює цифровий дисплей і дозволяє візуально спостерігати за зміною вимірюваного параметра. Поєднання цифрової індикації та аналогової шкали робить представлення результатів більш інформативним під час роботи з величинами, що змінюються.

Швидкість вимірювання приладу становить приблизно 1,5 вимірювання за секунду. Цей параметр визначає частоту оновлення результатів під час стандартної роботи та є однією з технічних характеристик Megger DCM-340.

Автоматичне вимкнення живлення

Струмовимірювальні кліщі DCM-340 працюють від батареї типу «Крона» 9 В. Автономне живлення дозволяє використовувати прилад як переносний вимірювальний інструмент без необхідності підключення до зовнішнього джерела живлення.

Для зменшення непотрібного споживання заряду реалізована функція автоматичного вимкнення. Якщо прилад залишається увімкненим, він автоматично вимикається через 30 хвилин. Це корисна особливість для портативного обладнання, що працює від батареї, оскільки випадково залишений увімкненим прилад не буде постійно споживати заряд.

Корпус, розміри та умови експлуатації

Megger DCM-340 має компактне портативне виконання. Габаритні розміри приладу становлять 6,8 × 23,7 × 4,2 см, а маса — 225 г. Такі параметри дозволяють використовувати кліщі як ручний вимірювальний прилад під час виїзних і стаціонарних електротехнічних робіт.

У характеристиках моделі також зазначений захист від падіння з висоти 1,2 м. Це важливий параметр для ручного інструменту, який використовується безпосередньо на робочому місці та регулярно переноситься.

Робочий температурний діапазон DCM-340 становить від 0 до +60 °C. Під час експлуатації необхідно дотримуватися зазначених температурних меж та інших вимог до роботи електровимірювального обладнання.

Основні характеристики Megger DCM-340

• Тип приладу: цифрові струмовимірювальні кліщі;
• Модель: Megger DCM-340;
• Постійний струм DC: 60 / 400 / 600 А;
• Точність вимірювання DC: 1,5–2%;
• Змінний струм AC: 60 / 400 / 600 А;
• Точність вимірювання AC: 2%;
• Частотний діапазон при вимірюванні AC: 50–400 Гц;
• Вимірювання опору: 0–400 Ом;
• Точність вимірювання опору: 1%;
• Вимірювання частоти: 20–400 Гц;
• Дисплей: 3 1/2 знака;
• Рахунок дисплея: 400;
• Швидкість вимірювання: 1,5 раза за секунду;
• Індикація: цифровий дисплей та аналогова шкала;
• Вимірювання пікових значень: є;
• Час вибірки Peak: 10 мс;
• Захист від падіння: з висоти 1,2 м;
• Робоча температура: 0…+60 °C;
• Живлення: батарея «Крона» 9 В;
• Автоматичне вимкнення: через 30 хвилин;
• Габарити: 6,8 × 23,7 × 4,2 см;
• Маса: 225 г.

Для яких вимірювань призначені DCM-340

Основне призначення Megger DCM-340 — вимірювання струму в електричних колах кліщовим методом. Прилад може працювати як із постійним, так і зі змінним струмом, тому не обмежується одним типом електричних систем. Максимальна межа 600 А робить модель придатною для завдань, де потрібно контролювати значні струми.

Виробник позиціонує DCM-340 як інструмент для енергетиків та електриків. Прилад може використовуватися під час електротехнічних вимірювань, перевірки режимів роботи електрообладнання та контролю струму. Додаткові функції вимірювання опору й частоти дозволяють виконувати низку супутніх перевірок без заміни приладу.

Якщо основним завданням є пошук струмовимірювальних кліщів постійного струму до 600 А, DCM-340 дозволяє одночасно отримати підтримку DC і AC. Це важлива особливість моделі: один прилад охоплює три діапазони струму для обох режимів — 60, 400 та 600 А.

Контроль струму без розриву електричного кола

Головна практична особливість струмових кліщів полягає в способі вимірювання. Для контролю струму не потрібно підключати вимірювач послідовно в коло. Достатньо охопити відповідний провідник кліщами та виконати вимірювання у вибраному режимі. Це відрізняє кліщі від традиційного способу прямого вимірювання струму мультиметром.

DCM-340 особливо зручний у випадках, коли необхідно послідовно перевіряти струм у різних провідниках. Кліщова конструкція скорочує кількість операцій, необхідних для проведення вимірювань, при цьому користувач отримує цифрове значення на дисплеї та може контролювати зміну показань за аналоговою шкалою.

Чому варто звернути увагу на Megger DCM-340

DCM-340 поєднує кілька ключових вимірювальних функцій в одному портативному приладі. Основною з них є вимірювання змінного та постійного струму до 600 А. Додатково доступні вимірювання опору до 400 Ом, частоти до 400 Гц і режим контролю пікових значень із часом вибірки 10 мс.

Для повсякденної експлуатації важливі й конструктивні характеристики: маса 225 г, живлення від стандартної 9-вольтової батареї типу «Крона», автоматичне вимкнення через 30 хвилин та заявлений захист від падіння з висоти 1,2 м. Робочий температурний діапазон від 0 до +60 °C визначає допустимі температурні умови використання приладу.

Таким чином, електровимірювальні кліщі Megger DCM-340 призначені для користувачів, яким необхідно вимірювати постійний і змінний струм у діапазоні до 600 А та додатково контролювати опір, частоту й пікові значення. Поєднання кількох вимірювальних режимів, цифрового дисплея, аналогової шкали та автономного живлення робить DCM-340 функціональним інструментом для електротехнічних вимірювань.

Струмові кліщі Megger DCM-340 для професійних електровимірювань

Під час вибору струмовимірювальних кліщів важливо враховувати не лише максимальний струм, а й тип струму, який здатний вимірювати прилад. Megger DCM-340 підтримує обидва основні режими — DC та AC. Максимальна межа в кожному випадку становить 600 А, тому користувач отримує універсальніші можливості порівняно з кліщами, розрахованими виключно на змінний струм.

Окремою перевагою функціональності є режим Peak. Він доповнює звичайне відображення поточного значення та дає можливість фіксувати пікові показники. Разом із вимірюванням частоти 20–400 Гц та опору 0–400 Ом це дозволяє використовувати один прилад для кількох типів перевірок.

Якщо потрібно купити струмовимірювальні кліщі Megger DCM-340 для вимірювання постійного та змінного струму, перед замовленням варто зіставити робочі параметри приладу з умовами майбутніх вимірювань. DCM-340 працює зі струмом до 600 А, має робочий температурний діапазон 0…+60 °C та живиться від батареї 9 В. Усі ці характеристики слід враховувати під час вибору електровимірювального обладнання для конкретних завдань.
