Струмовимірювальні кліщі UT-203 Plus AC/DC до 400 А

Струмовимірювальні кліщі UT-203 Plus — портативний електровимірювальний прилад для вимірювання постійного та змінного струму до 400 А. Модель поєднує можливості струмових кліщів і цифрового мультиметра: окрім сили струму, прилад дає змогу вимірювати постійну та змінну напругу, електричний опір і частоту, а також перевіряти діоди. Такий набір функцій дозволяє використовувати один компактний прилад для основних вимірювань під час обслуговування електричних кіл, пошуку несправностей і контролю параметрів електрообладнання.

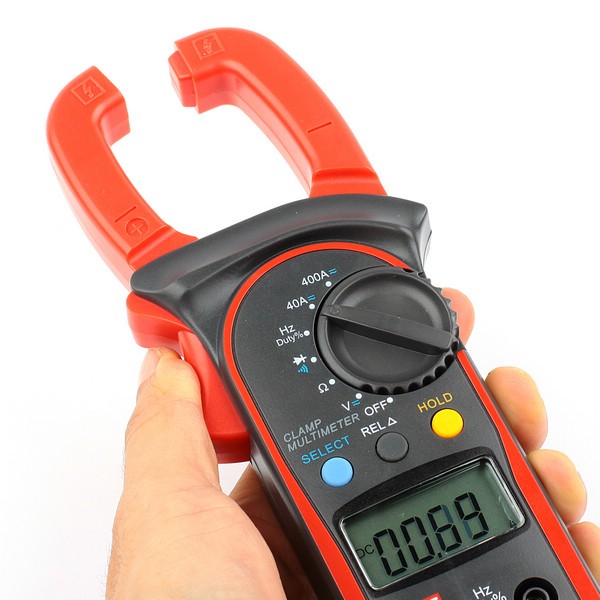

Головна особливість UT-203 Plus — можливість вимірювати струм за допомогою розсувних кліщів. Для цього достатньо охопити губками один провідник, не підключаючи вимірювальні щупи послідовно в коло. Максимальне розкриття кліщів становить 28 мм. Прилад має два діапазони вимірювання струму — 40 А і 400 А, тому його можна застосовувати як для відносно невеликих струмів, так і для вимірювань у колах із навантаженням до 400 А.

Вимірювання постійного та змінного струму

UT-203 Plus призначений для роботи як із постійним, так і зі змінним струмом. Діапазони 40 А та 400 А роблять прилад зручним для різних практичних завдань. На діапазоні 40 А можна виконувати вимірювання невеликих струмів, а діапазон 400 А використовується там, де потрібен ширший робочий інтервал. Для постійного струму в характеристиках заявлена похибка 2%, для змінного — 2,5% + 5 знаків.

Вимірювання струму кліщами особливо зручне під час діагностики, коли потрібно швидко перевірити навантаження на окремому провіднику. Такий спосіб не потребує підключення щупів у розрив кола. Користувач може послідовно перевіряти різні ділянки електричної системи та порівнювати отримані значення. Компактні розміри приладу полегшують роботу в електрощитах, біля кабельних трас та в інших місцях, де важливо мати переносний вимірювальний інструмент.

Вимірювання постійної та змінної напруги

Окрім вимірювання струму, UT-203 Plus підтримує вимірювання напруги за допомогою комплектних вимірювальних проводів. Для постійної напруги передбачені діапазони 400 мВ, 4 В, 40 В, 400 В і 600 В. Заявлена точність вимірювання становить 0,8% + 1 знак. Наявність діапазону 400 мВ розширює можливості приладу під час роботи з низьковольтними сигналами, а верхня межа 600 В дозволяє контролювати напругу в широкому діапазоні.

Змінна напруга вимірюється в діапазонах 4 В, 40 В, 400 В і 600 В. Заявлена точність — 1% + 5 знаків. Таким чином, струмовимірювальні кліщі UT-203 Plus можна використовувати не тільки як прилад для контролю струму, а й як мультиметр для перевірки напруги. Це зручно під час діагностики, коли в межах одного завдання потрібно послідовно перевірити кілька електричних параметрів.

Вимірювання опору та частоти

Для вимірювання електричного опору в UT-203 Plus передбачені діапазони 400 Ом, 4 кОм, 40 кОм, 400 кОм, 4 МОм і 40 МОм. Заявлена точність вимірювання опору становить 1%. Такий набір діапазонів дає змогу перевіряти компоненти й ділянки електричних кіл із різними значеннями опору. Функція може бути корисною під час технічного обслуговування, перевірки проводки та пошуку причин некоректної роботи електричного обладнання.

Прилад також вимірює частоту в діапазоні від 10 Гц до 1 МГц. Завдяки цьому UT-203 Plus може використовуватися не лише для базових вимірювань струму, напруги й опору, а й для контролю частотних параметрів сигналу в межах заявленого діапазону. Наявність кількох вимірювальних функцій в одному корпусі зменшує потребу використовувати окремі прилади для кожного типу перевірки.

Додаткові функції UT-203 Plus

Для зручності повсякденної роботи модель оснащена функцією утримання показів. Вона дозволяє зафіксувати результат на дисплеї, щоб прочитати його після завершення вимірювання або після переміщення приладу в зручніше положення. Це корисно, коли дисплей під час роботи розташований під незручним кутом або доступ до провідника обмежений.

Автоматичне налаштування діапазону спрощує роботу з приладом і зменшує кількість ручних перемикань. UT-203 Plus також має функцію автоматичного вимкнення: після приблизно 15 хвилин бездіяльності прилад вимикається. Це допомагає раціональніше використовувати ресурс елемента живлення, якщо користувач забув вимкнути вимірювач після завершення роботи.

Індикація розряду батареї своєчасно повідомляє про необхідність заміни елемента живлення. Додатково передбачена функція перевірки діодів, що розширює можливості приладу під час діагностики електронних компонентів і електричних кіл. У сукупності ці функції роблять UT-203 Plus універсальнішим за прості струмові кліщі, призначені виключно для вимірювання сили струму.

Компактний формат для повсякденної роботи

Габарити UT-203 Plus становлять 21 × 7,6 × 3 см, маса — 260 г. Завдяки невеликим розмірам прилад зручно переносити разом з іншим інструментом і використовувати безпосередньо на місці проведення вимірювань. Максимальне розкриття кліщів 28 мм дає змогу охоплювати провідники відповідного діаметра без необхідності встановлювати прилад у розрив кола.

Формат кліщів особливо практичний для електрика або енергетика, оскільки дає можливість швидко перейти від вимірювання струму до контролю напруги, опору чи частоти. Для вимірювання струму використовуються кліщі, а для інших електричних параметрів — комплектні вимірювальні проводи. Завдяки цьому UT-203 Plus може виконувати роль універсального переносного вимірювача для типових діагностичних робіт.

Основні технічні характеристики

• вимірювання постійного струму: 40 А / 400 А;
• похибка вимірювання постійного струму: 2%;
• вимірювання змінного струму: 40 А / 400 А;
• похибка вимірювання змінного струму: 2,5% + 5 знаків;
• постійна напруга: 400 мВ / 4 В / 40 В / 400 В / 600 В;
• точність вимірювання постійної напруги: 0,8% + 1 знак;
• змінна напруга: 4 В / 40 В / 400 В / 600 В;
• точність вимірювання змінної напруги: 1% + 5 знаків;
• опір: 400 Ом / 4 кОм / 40 кОм / 400 кОм / 4 МОм / 40 МОм;
• точність вимірювання опору: 1%;
• частота: 10 Гц – 1 МГц;
• максимальне розкриття кліщів: 28 мм;
• функція утримання показів;
• автоматичне налаштування діапазону;
• автоматичне вимкнення приблизно через 15 хвилин бездіяльності;
• індикація розряду батареї;
• перевірка діодів;
• габарити: 21 × 7,6 × 3 см;
• маса: 260 г.

Для яких завдань підходять струмові кліщі UT-203 Plus

Модель орієнтована на завдання, де необхідно вимірювати постійний або змінний струм без послідовного підключення приладу в коло. Два струмові діапазони дозволяють працювати як із меншими значеннями до 40 А, так і з навантаженнями до 400 А. Водночас функції мультиметра дають можливість одразу перевірити напругу, опір або частоту, не змінюючи основний вимірювальний прилад.

UT-203 Plus може бути корисним для електромонтажних і сервісних робіт, технічного обслуговування електричних систем, контролю навантаження та пошуку несправностей. Прилад підійде користувачам, яким важливо мати в одному корпусі струмові кліщі AC/DC і базовий цифровий мультиметр. Особливо зручним є поєднання діапазону до 400 А з можливістю вимірювати напругу до 600 В і опір до 40 МОм.

Переваги багатофункціонального вимірювача

Якщо для роботи потрібні саме струмовимірювальні кліщі постійного струму, важливо звертати увагу не лише на максимальну межу вимірювання, а й на наявність окремого діапазону для менших струмів. У UT-203 Plus передбачений діапазон 40 А, а верхня межа становить 400 А. Це дає змогу не обмежуватися лише вимірюванням великих навантажень і використовувати прилад у більшій кількості практичних ситуацій.

Ще одна перевага моделі — поєднання струмових кліщів з функціями мультиметра. Під час діагностики часто потрібно не лише визначити струм навантаження, а й перевірити напругу живлення, виміряти опір або проконтролювати частоту. UT-203 Plus дозволяє виконувати ці операції одним приладом, використовуючи кліщі для струму та вимірювальні проводи для інших параметрів.

Комплектація UT-203 Plus

• струмовимірювальні кліщі UT-203 Plus — 1 шт.;
• комплект вимірювальних проводів — 1 шт.;
• чохол — 1 шт.

Наявність чохла в комплекті спрощує зберігання та транспортування приладу разом із вимірювальними проводами. Комплект дозволяє використовувати UT-203 Plus як струмові кліщі для вимірювання AC/DC до 400 А та як багатофункціональний електровимірювальний прилад для контролю напруги, опору, частоти й перевірки діодів.
