Струмовимірювальні кліщі UNI-T UT210E AC/DC

UNI-T UT210E — компактні цифрові струмовимірювальні кліщі для вимірювання постійного та змінного струму в діапазонах 2 А, 20 А і 100 А. Прилад поєднує функції кліщового амперметра та цифрового мультиметра: дає змогу вимірювати струм без розриву електричного кола, а за допомогою вимірювальних щупів — постійну й змінну напругу, опір та ємність, перевіряти діоди й цілісність електричних кіл.

Однією з важливих особливостей струмовимірювальних кліщів UT210E є роздільна здатність 1 мА під час вимірювання струму. Завдяки цьому модель підходить не лише для роботи зі звичайними електричними навантаженнями, а й для завдань, де потрібно контролювати порівняно невеликі значення струму. Це може бути діагностика електрообладнання, пошук небажаного споживання від акумулятора, перевірка електричних систем автомобіля, контроль навантажень та інші вимірювання.

Максимальний діапазон вимірювання струму становить 100 А AC/DC. Конструкція із кліщовим захватом дозволяє виконувати вимірювання струму без необхідності роз'єднувати провідник і послідовно підключати прилад у коло. Такий спосіб роботи особливо зручний під час діагностики встановленого обладнання, обслуговування електричних систем і проведення регулярних контрольних вимірювань.

Вимірювання постійного та змінного струму

UNI-T UT210E підтримує вимірювання як постійного, так і змінного струму. Для кожного типу струму передбачені діапазони 2 А, 20 А та 100 А. Мінімальна роздільна здатність 1 мА робить прилад зручним для ситуацій, коли стандартних кліщів із великим діапазоном і грубішою роздільною здатністю недостатньо.

Вимірювання постійного струму особливо корисне під час обслуговування автомобільного електрообладнання, акумуляторних систем, джерел живлення, сонячних панелей та інших кіл постійного струму. Кліщі можна застосовувати для контролю споживання від акумулятора та пошуку небажаних струмів, не розриваючи електричне коло.

Для постійного струму передбачена функція ZERO, яка дозволяє виконати встановлення нульового показання перед вимірюванням. Це важливо для коректної роботи датчика під час вимірювання невеликих значень DC-струму.

Під час роботи зі змінним струмом UT210E використовує технологію True RMS. Вона призначена для визначення дійсного середньоквадратичного значення сигналу та корисна в електричних колах, де форма змінного сигналу може відрізнятися від ідеальної синусоїди.

Режим VFC для роботи з частотно-регульованим обладнанням

Струмові кліщі UNI-T UT210E оснащені функцією VFC, призначеною для вимірювання змінної напруги та струму за наявності частотних перешкод. У цьому режимі застосовується фільтрація високочастотної складової сигналу, що допомагає отримувати стабільніші результати під час роботи з обладнанням, у якому використовується частотне регулювання.

Функція може бути корисною під час діагностики електродвигунів, приводів та іншого електрообладнання, що працює разом із частотними перетворювачами. Таким чином, UT210E можна використовувати не тільки для стандартних побутових вимірювань, а й під час обслуговування електротехнічного обладнання.

Вимірювання напруги до 600 В

Крім вимірювання струму кліщовим методом, UNI-T UT210E працює як цифровий мультиметр. За допомогою комплектних вимірювальних щупів можна контролювати постійну та змінну напругу до 600 В.

Для постійної напруги доступні діапазони 200 мВ, 2 В, 20 В, 200 В та 600 В. Для змінної напруги передбачені діапазони 2 В, 20 В, 200 В і 600 В. Такий набір діапазонів дозволяє використовувати прилад для перевірки різноманітних низьковольтних та мережевих електричних кіл у межах заявлених характеристик.

Багатофункціональність особливо зручна під час сервісних робіт: майстру не потрібно окремо використовувати кліщовий амперметр для струму та мультиметр для напруги, опору або перевірки кола. Основні електричні параметри можна контролювати одним компактним приладом.

Вимірювання опору та ємності

UNI-T UT210E вимірює електричний опір до 20 МОм. Доступні діапазони 200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОм і 20 МОм. Мінімальна роздільна здатність становить 0,1 Ом. Цю функцію можна використовувати для перевірки резистивних компонентів, електричних ланцюгів, з'єднань та інших елементів під час діагностики.

Також кліщі підтримують вимірювання ємності конденсаторів. Доступні діапазони від 2 нФ до 20 мФ. Наявність цієї функції розширює можливості приладу під час ремонту та обслуговування електричного й електронного обладнання.

Для швидкої перевірки електричного кола передбачений звуковий тест цілісності. Якщо потрібно перевірити діод, можна скористатися окремим режимом тестування діодів. Завдяки цьому UT210E виконує значну частину повсякденних завдань, для яких зазвичай застосовується цифровий мультиметр.

Безконтактне виявлення напруги NCV

Функція NCV дозволяє виявляти наявність електричного поля без безпосереднього підключення вимірювальних щупів до провідника. Датчик розміщений у верхній частині кліщів. NCV може використовуватися як допоміжний інструмент для попереднього пошуку проводів і ділянок, де може бути присутня змінна напруга.

Безконтактне виявлення не замінює повноцінного вимірювання напруги щупами, проте спрощує первинну діагностику та допомагає швидше зорієнтуватися під час перевірки електрообладнання.

True RMS, HOLD та підсвічування дисплея

Підтримка True RMS є важливою особливістю UT210E під час вимірювання змінної напруги та струму. Прилад визначає дійсне середньоквадратичне значення, що розширює можливості його застосування в сучасних електричних системах.

Функція HOLD дає змогу зафіксувати поточне значення на дисплеї. Це зручно, якщо розташування провідника або самого приладу не дозволяє одночасно виконувати вимірювання та дивитися на екран. Після фіксації результат можна переглянути у зручнішому положенні.

РК-дисплей оснащений підсвічуванням. Воно допомагає працювати в електричних шафах, автомобілях, технічних приміщеннях та інших місцях із недостатнім освітленням. Максимальна індикація дисплея становить 2000 відліків, швидкість оновлення показань — приблизно 2–3 рази на секунду. У разі виходу вимірюваного значення за межі діапазону на дисплеї відображається «OL».

Компактна конструкція для роботи в обмеженому просторі

Габарити UNI-T UT210E становлять приблизно 175 × 60 × 33,5 мм, а маса — близько 170 г разом із батареями. Максимальне розкриття кліщів — 17 мм. Компактний формат зручний для вимірювань у щільно змонтованих електричних шафах, автомобільній проводці, невеликих розподільних коробках та інших місцях, де використання великих струмових кліщів може бути незручним.

Живлення приладу здійснюється від двох батарей AAA 1,5 В. Передбачена індикація низького заряду батарей, а також функція автоматичного вимкнення приблизно через 15 хвилин бездіяльності, що допомагає економніше використовувати елементи живлення.

Де можна використовувати UNI-T UT210E

Поєднання вимірювання AC/DC струму, напруги, опору та ємності робить модель UT210E універсальним приладом для електротехнічних і сервісних робіт. Особливо корисною модель є там, де потрібно вимірювати невеликі струми без розриву провідника.

• діагностика електричних систем автомобілів та іншої техніки;
• контроль споживання електроенергії від акумуляторів;
• пошук небажаних струмів і витоків у межах можливостей приладу;
• перевірка електродвигунів та обладнання з частотним регулюванням;
• обслуговування джерел безперебійного живлення;
• робота із системами та обладнанням, що використовують постійний струм;
• перевірка електричних мереж у квартирах, офісах і майстернях;
• діагностика обладнання в автомайстернях і невеликих виробничих приміщеннях;
• контроль електричних параметрів у системах із сонячними панелями.

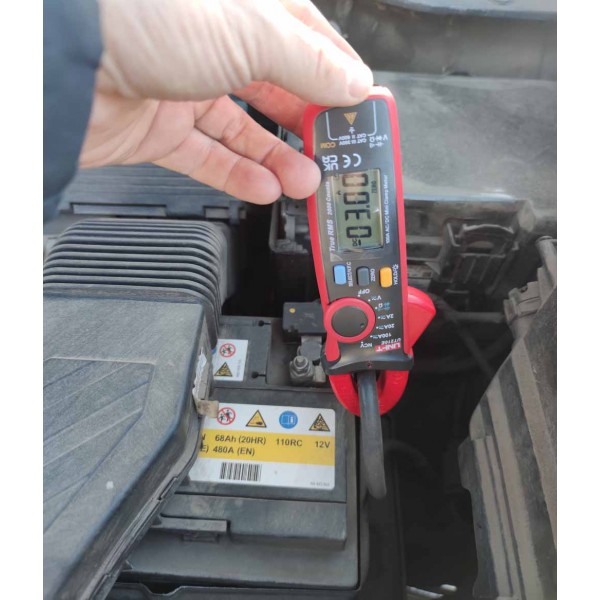

Завдяки можливості вимірювання постійного струму модель особливо цікава для автомобільної діагностики. Наприклад, кліщовий метод дозволяє контролювати струм у провіднику без його від'єднання. При цьому діапазон 2 А у поєднанні з роздільною здатністю 1 мА дає змогу працювати зі значеннями, для яких звичайні високострумові кліщі можуть бути недостатньо зручними.

Основні функції UNI-T UT210E

• вимірювання постійного струму DC до 100 А;
• вимірювання змінного струму AC до 100 А;
• діапазони струму 2 А / 20 А / 100 А;
• мінімальна роздільна здатність під час вимірювання струму — 1 мА;
• вимірювання постійної та змінної напруги до 600 В;
• вимірювання опору до 20 МОм;
• вимірювання ємності до 20 мФ;
• True RMS для вимірювання змінних сигналів;
• VFC для роботи із сигналами за наявності частотних перешкод;
• NCV — безконтактне виявлення змінної напруги;
• функція ZERO;
• утримання показань HOLD;
• перевірка діодів;
• звукова перевірка цілісності електричного кола;
• автоматичний вибір діапазону для відповідних режимів;
• підсвічування РК-дисплея;
• індикація низького заряду батарей;
• автоматичне вимкнення.

Технічні характеристики UT210E

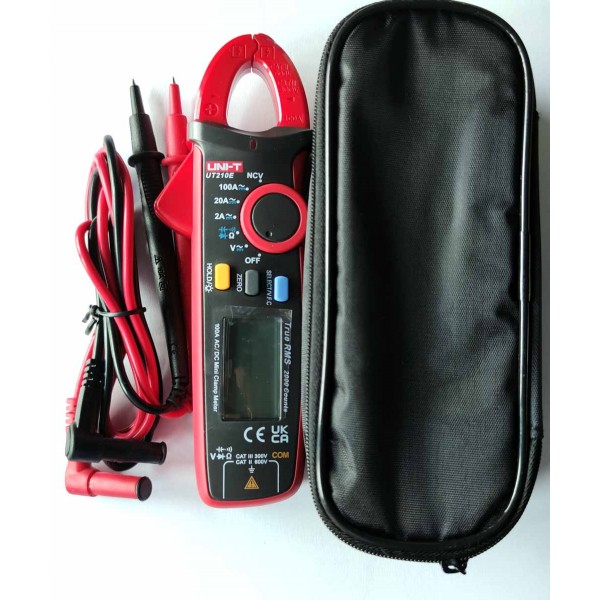

Комплектація

• струмовимірювальні кліщі UNI-T UT210E — 1 шт.;
• комплект вимірювальних щупів — 1 комплект;
• елементи живлення — 2 шт.;
• чохол для перенесення — 1 шт.;
• інструкція з експлуатації — 1 шт.

Особливості вибору UNI-T UT210E

UNI-T UT210E варто розглядати насамперед тоді, коли потрібні компактні струмовимірювальні кліщі AC/DC із можливістю роботи зі струмами від міліамперного рівня до 100 А. На відміну від моделей, розрахованих переважно на вимірювання великих змінних струмів, UT210E підтримує постійний струм, має роздільну здатність 1 мА та функцію ZERO.

Додаткові можливості мультиметра — вимірювання напруги, опору та ємності, перевірка діодів і цілісності кола — роблять прилад зручним для комплексної діагностики. True RMS, VFC і NCV розширюють можливості при роботі із сучасним електрообладнанням, а компактний корпус і кліщі з розкриттям 17 мм спрощують доступ до окремих провідників у місцях з обмеженим простором.

Струмовимірювальні кліщі UNI-T UT210E можуть використовуватися електриками, майстрами з ремонту та обслуговування електрообладнання, фахівцями автомобільного сервісу, а також для домашніх і лабораторних вимірювань у межах заявлених технічних параметрів приладу.
