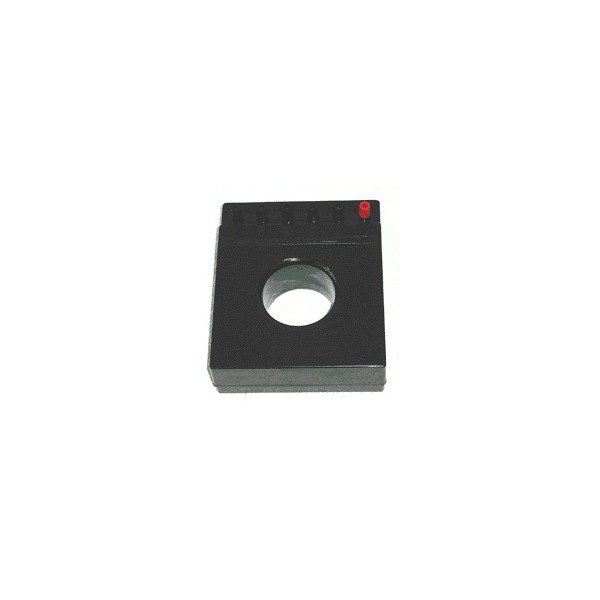

Трансформатор струму УТТ-6М2

УТТ-6М2 — вимірювальний лабораторний трансформатор струму, призначений для роботи в колах змінного струму під час електричних вимірювань, перевірки вимірювальних приладів і трансформаторів струму. Прилад перетворює великі значення первинного струму на стандартний вторинний струм 5 А, зручний для подальшого вимірювання та підключення відповідного вимірювального обладнання. Модель розрахована на номінальні первинні струми від 100 до 2000 А з низкою фіксованих значень, що дає змогу використовувати один трансформатор у різних вимірювальних схемах у межах передбачених характеристик.

Основне призначення УТТ-6М2 — точне перетворення змінного струму та електричне розділення первинного й вторинного вимірювальних кіл. Такий принцип застосування важливий під час лабораторних вимірювань і метрологічних робіт, коли безпосереднє підключення вимірювального приладу до кола з великим струмом є недоцільним. Вторинний струм 5 А відповідає типовому рівню для вимірювальних кіл, а клас точності 0,2 дає змогу застосовувати трансформатор у завданнях, де необхідно контролювати похибку перетворення.

Призначення та сфера застосування УТТ-6М2

Трансформатор струму УТТ-6М2 використовується в колах змінного струму разом з електровимірювальними приладами. Його застосовують під час вимірювання струму, а також під час перевірки та повірочних операцій з приладами й трансформаторами струму. Первинний струм може мати одне з номінальних значень 100, 150, 200, 250, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500 або 2000 А, тоді як номінальний вторинний струм становить 5 А.

Наявність великої кількості номіналів первинного струму дає можливість підбирати режим роботи відповідно до конкретного вимірювального завдання без зміни типу трансформатора. Для користувача це означає, що УТТ-6М2 можна включати у вимірювальну схему для різних рівнів струму в межах заявлених номіналів. При цьому важливо дотримуватися параметрів вторинного навантаження та умов експлуатації, оскільки точність роботи трансформатора визначається не лише класом точності, а й правильністю його підключення та режимом навантаження.

Технічні характеристики УТТ-6М2

Первинний і вторинний струм

УТТ-6М2 підтримує чотирнадцять номінальних значень первинного струму: 100, 150, 200, 250, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500 і 2000 А. Такий набір номіналів дозволяє використовувати лабораторний трансформатор у різних вимірювальних режимах. Незалежно від вибраного номіналу первинного струму номінальний вторинний струм становить 5 А.

Під час роботи трансформатора значення струму в первинному колі перетворюється до рівня, придатного для підключення вимірювального обладнання у вторинному колі. Це дозволяє виконувати вимірювання без безпосереднього введення великого первинного струму у вимірювальний прилад. Для коректної роботи необхідно враховувати задане вторинне навантаження — 10 В·А за коефіцієнта потужності cosφ від 0,8 до 1.

Вибір відповідного номінального значення первинного струму залежить від параметрів конкретного вимірювального кола. Тому перед підключенням УТТ-6М2 слід визначити необхідний режим роботи та переконатися, що він відповідає одному з передбачених для трансформатора номіналів. Такий підхід важливий для правильного використання метрологічних характеристик приладу.

Клас точності та похибка вимірювання

Клас точності трансформатора УТТ-6М2 становить 0,2. Для вимірювального трансформатора цей параметр характеризує допустимий рівень похибки перетворення за нормованих умов роботи. Межа допустимої струмової похибки задається виразом ±[0,2+0,04(Iн/I−1)] %, а межа допустимої кутової похибки — ±[10+1(Iн/I−1)]′.

Під час лабораторних та метрологічних робіт ці характеристики необхідно враховувати разом із фактичним значенням первинного струму та параметрами навантаження вторинного кола. Правильний вибір режиму дає змогу використовувати УТТ-6М2 відповідно до його нормованих метрологічних характеристик.

Номінальна частота трансформатора становить 50 Гц. Саме для цього значення наведені основні параметри УТТ-6М2. Під час включення приладу до вимірювальної або повірочної схеми необхідно забезпечити відповідність робочої частоти та інших електричних параметрів установленим характеристикам.

Електрична ізоляція УТТ-6М2

Номінальна напруга первинної обмотки відносно корпусу та вторинної обмотки становить 660 В. Електричний опір ізоляції первинних обмоток відносно вторинних обмоток і корпусу має бути не менше 40 МОм. Для вторинних обмоток відносно корпусу електричний опір ізоляції становить не менше 20 МОм.

Випробувальна напруга змінного струму частотою 50 Гц для первинної обмотки відносно вторинної обмотки та корпусу становить 3 кВ. Для вторинної обмотки відносно корпусу випробувальна напруга становить 2 кВ. Ці параметри характеризують вимоги до електричної ізоляції трансформатора та враховуються під час його перевірки, експлуатації й використання в лабораторних електричних схемах.

Умови експлуатації

Трансформатор струму УТТ-6М2 призначений для експлуатації в закритих приміщеннях. Робочий діапазон температури навколишнього повітря становить від +10 до +35 °C. Відносна вологість повітря допускається до 80 % за температури 25 °C. Дотримання цих умов необхідне для роботи приладу в межах установлених технічних і метрологічних параметрів.

Під час підготовки до вимірювань варто переконатися, що умови в приміщенні відповідають зазначеним межам, а параметри первинного та вторинного кіл не виходять за передбачені значення. Для лабораторних вимірювань це має особливе значення, оскільки результат залежить від правильності підключення та відповідності всієї вимірювальної схеми заданому режиму роботи.

Габарити та конструктивні параметри

Габаритні розміри трансформатора струму УТТ-6М2 становлять не більше 90 × 195 × 240 мм. Маса приладу — не більше 3,8 кг. Діаметр центрального отвору становить не менше 80 мм. Ці характеристики потрібно враховувати під час розміщення трансформатора на робочому місці, підготовки вимірювальної установки та організації підключення первинного кола.

За функціональним призначенням УТТ-6М2 належить до лабораторних вимірювальних трансформаторів струму. Його конструкція розрахована на роботу з великими значеннями первинного струму, які перетворюються у вторинний струм 5 А. Поєднання кількох номіналів первинного струму, класу точності 0,2 та стандартного вторинного струму дозволяє використовувати модель у вимірювальних і метрологічних схемах відповідно до її технічних характеристик.

Що врахувати під час вибору УТТ-6М2

Перед використанням трансформатора потрібно зіставити номінал первинного струму з параметрами конкретного кола. УТТ-6М2 має фіксований перелік номіналів, тому необхідне значення слід вибирати серед передбачених: 100, 150, 200, 250, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500 або 2000 А. Також потрібно врахувати вторинний струм 5 А, номінальне навантаження 10 В·А та коефіцієнт потужності cosφ від 0,8 до 1.

Для завдань, пов’язаних із точними електричними вимірюваннями, одним із ключових параметрів є клас точності 0,2. Якщо трансформатор планується використовувати в повірочній або лабораторній схемі, необхідно також враховувати межі допустимої струмової та кутової похибки. Це дозволяє оцінити відповідність УТТ-6М2 конкретній методиці вимірювання та правильно організувати вторинне коло.

Окрему увагу слід приділити умовам розміщення. Прилад розрахований на роботу в закритих приміщеннях за температури від +10 до +35 °C і відносної вологості до 80 % при 25 °C. Габарити до 90 × 195 × 240 мм, маса до 3,8 кг та центральний отвір діаметром не менше 80 мм також варто врахувати на етапі підготовки робочого місця.

УТТ-6М2 для лабораторних і метрологічних вимірювань

Трансформатор струму УТТ-6М2 орієнтований на професійні вимірювальні завдання, де потрібно перетворити змінний струм великої сили у стандартний вторинний струм 5 А. Прилад застосовується разом з електровимірювальним обладнанням під час перевірки, вимірювання та повірочних робіт у межах заявлених характеристик.

Завдяки набору номінальних первинних струмів від 100 до 2000 А трансформатор можна використовувати в різних вимірювальних режимах. Номінальна частота 50 Гц, клас точності 0,2 та вторинне навантаження 10 В·А є основними параметрами, які слід враховувати під час підбору УТТ-6М2 для конкретної схеми.

Якщо для роботи потрібен лабораторний трансформатор струму з первинними номіналами до 2000 А та вторинним струмом 5 А, УТТ-6М2 відповідає цим характеристикам. Перед включенням до схеми необхідно перевірити відповідність номіналу первинного струму, вторинного навантаження, параметрів ізоляції та умов навколишнього середовища вимогам конкретного вимірювального завдання.
