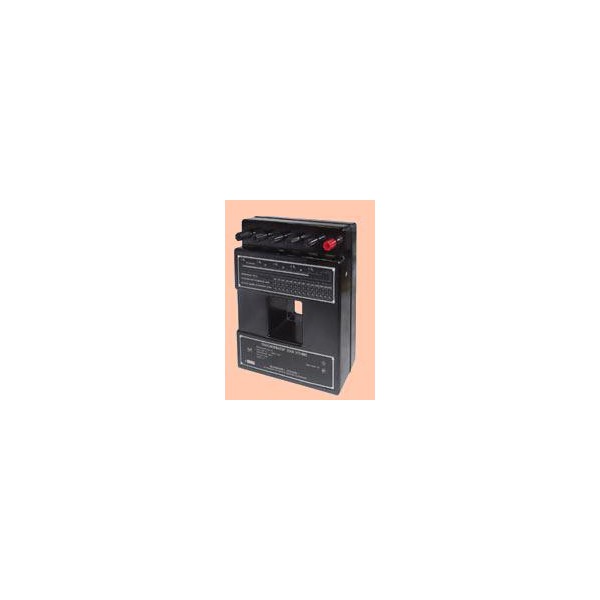

Вимірювальний трансформатор струму УТТ-5М

УТТ-5М — універсальний багатограничний вимірювальний трансформатор струму, призначений для перетворення однофазного змінного струму силою до 600 А у вторинний струм до 5 А. Прилад також забезпечує розділення кіл вимірювальних приладів і кіл високої напруги. Завдяки кільком номінальним значенням первинного струму одна модель може використовуватися для вимірювань у різних струмових діапазонах без необхідності застосовувати окремий трансформатор для кожного номіналу.

Трансформатор УТТ-5М розрахований на роботу з номінальними первинними струмами 15, 50, 100, 150, 200, 300 і 600 А. Номінальний вторинний струм становить 5 А. Така схема перетворення дає змогу підключати вимірювальні прилади до кола через трансформатор струму та працювати зі стандартизованим вторинним значенням незалежно від обраного первинного діапазону.

Призначення УТТ-5М

Основне завдання УТТ-5М — перетворення великих значень змінного струму на менший струм, придатний для подальшого вимірювання. Прилад використовується як проміжна ланка між первинним силовим колом і вимірювальним обладнанням. Це особливо важливо в ситуаціях, коли безпосереднє підключення вимірювального приладу до кола з великим струмом є недоцільним або не відповідає схемі вимірювання.

Крім перетворення струму, конструкція трансформатора забезпечує розділення вимірювальних кіл і кіл високої напруги. У практичних вимірювальних схемах це дозволяє організувати роботу вторинного вимірювального кола окремо від первинного силового кола. УТТ-5М може застосовуватися там, де необхідно контролювати змінний струм у межах номінальних діапазонів, зазначених для цього трансформатора.

Діапазони первинного струму

Однією з ключових особливостей УТТ-5М є багатограничне виконання. Трансформатор підтримує сім номінальних значень первинного струму: 15 А, 50 А, 100 А, 150 А, 200 А, 300 А і 600 А. Це розширює можливості використання одного приладу в різних вимірювальних схемах та спрощує підбір потрібного коефіцієнта перетворення відповідно до величини струму в первинному колі.

Для діапазонів 15 і 50 А первинна обмотка трансформатора має окремі відводи. Для струмів 100, 150, 200, 300 і 600 А первинну обмотку формують шляхом пропускання гнучкого проводу або шини через центральний отвір трансформатора. Таким чином, спосіб підключення залежить від необхідного номінального первинного струму.

Номінальне число ампер-витків трансформатора становить 600. Цей параметр є важливою частиною конструктивного принципу багатограничного трансформатора та пов’язаний із формуванням первинної обмотки для відповідних діапазонів струму.

Електричні характеристики

Номінальна первинна напруга УТТ-5М становить 660 В, а номінальна частота — 50 Гц. Трансформатор призначений для роботи зі змінним струмом та розрахований на використання в електричних колах із зазначеними параметрами.

Номінальний вторинний струм дорівнює 5 А. Номінальне вторинне навантаження УТТ-5М становить 0,2 Ом за коефіцієнта потужності cos φ від 0,8 до 1. Під час побудови вимірювальної схеми ці характеристики потрібно враховувати разом із параметрами підключеного вимірювального обладнання.

Клас точності трансформатора — 0,2 відповідно до ГОСТ 23624-79. Такий клас точності визначає нормовані вимоги до похибки перетворення трансформатора в передбачених для нього умовах роботи. Тому УТТ-5М орієнтований саме на вимірювальні завдання, де важливе контрольоване перетворення струму в межах заявлених технічних характеристик.

Конструкція та підключення

У конструкції УТТ-5М передбачено центральне вікно розміром 28 × 28 мм. Через нього пропускають гнучкий провід або шину під час формування первинної обмотки для номінальних струмів 100, 150, 200, 300 і 600 А. Розмір центрального отвору є важливим під час підготовки схеми підключення, оскільки він визначає доступний простір для проведення провідника через трансформатор.

Для номіналів 15 і 50 А використовуються передбачені конструкцією відводи первинної обмотки. Для більших номінальних струмів спосіб формування первинної обмотки відрізняється, тому перед підключенням необхідно вибрати схему відповідно до потрібного діапазону. Така конструкція й забезпечує універсальність моделі УТТ-5М як багатограничного вимірювального трансформатора струму.

Габарити та маса

Габаритні розміри трансформатора УТТ-5М становлять 164 × 131 × 60 мм, маса — 1,5 кг. Центральне вікно має розміри 28 × 28 мм. Ці параметри варто враховувати під час розміщення трансформатора в робочій зоні, у складі вимірювального стенда або під час підготовки місця для підключення проводу чи шини.

Умови експлуатації та нормативна відповідність

За умовами експлуатації трансформатор відповідає групі 2 ГОСТ 22261-76, при цьому для нього зазначена відносна вологість 80% за температури 30 °C. Трансформатори виконання Т належать до категорії 4.2 за ГОСТ 15150-69.

Клас точності 0,2 наведено відповідно до ГОСТ 23624-79. Також для трансформатора УТТ-5М зазначена відповідність ГОСТ 5.1974-73. Ці нормативні посилання є частиною технічного опису приладу та характеризують вимоги, за якими визначені його параметри й умови використання.

Надійність і ресурс

Для УТТ-5М вказана ймовірність безвідмовної роботи за 2000 годин не менше 0,97. Зазначений строк служби трансформатора — не менше 8 років. Ці показники дають змогу оцінити закладені виробом характеристики надійності та тривалості експлуатації.

Основні технічні характеристики УТТ-5М

• Тип приладу: універсальний багатограничний вимірювальний трансформатор струму.
• Призначення: перетворення однофазного змінного струму до 600 А у струм до 5 А та розділення вимірювальних кіл і кіл високої напруги.
• Номінальні первинні струми: 15, 50, 100, 150, 200, 300 і 600 А.
• Номінальний вторинний струм: 5 А.
• Номінальна первинна напруга: 660 В.
• Номінальна частота: 50 Гц.
• Номінальне вторинне навантаження: 0,2 Ом при cos φ від 0,8 до 1.
• Номінальне число ампер-витків: 600.
• Клас точності: 0,2.
• Габаритні розміри: 164 × 131 × 60 мм.
• Розмір центрального вікна: 28 × 28 мм.
• Маса: 1,5 кг.
• Ймовірність безвідмовної роботи за 2000 год: не менше 0,97.
• Строк служби: не менше 8 років.

Що врахувати під час вибору

Якщо потрібен вимірювальний трансформатор струму з кількома робочими діапазонами, УТТ-5М дозволяє працювати з первинними номіналами від 15 до 600 А та отримувати на вторинній стороні номінальний струм 5 А. Перед використанням варто перевірити, який саме первинний діапазон потрібен для конкретного завдання, а також чи відповідають параметри вторинного кола номінальному навантаженню трансформатора.

Для діапазонів 100–600 А потрібно також врахувати спосіб формування первинної обмотки через центральне вікно 28 × 28 мм. Якщо застосовується провід або шина, їх розміщення має відповідати конструктивним можливостям трансформатора. Для 15 і 50 А передбачені відводи первинної обмотки, тому схема підключення для цих діапазонів відрізняється.
