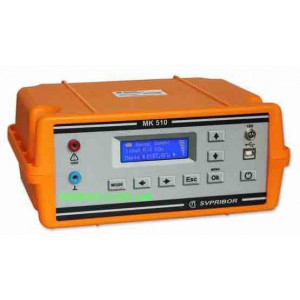

Кабельний генератор МК-510 для трасошукачів

МК-510 — багаточастотний кабельний генератор, призначений для подавання пошукового сигналу в кабелі, трубопроводи, троси та інші струмопровідні комунікації під час визначення їхнього розташування. Прилад використовується у складі трасопошукових комплексів та може працювати з пошуковими приймачами різних виробників. Діапазон робочих частот генератора становить від 0,25 до 30 кГц, а вихідна потужність — до 10 Вт залежно від вибраної частоти.

Генератор МК-510 може застосовуватися у складі таких комплексів, як трасошукач ПОИСК 410 Мастер, трасошукач ПОИСК 510, ПОИСК 310 Д2М, а також із трасодефектошукачами інших виробників. Завдяки кільком способам передавання сигналу прилад можна використовувати як за наявності безпосереднього доступу до комунікації, так і в ситуаціях, коли пряме підключення неможливе.

Призначення генератора МК-510

Основне завдання МК-510 — сформувати тестовий сигнал і передати його на об'єкт, який необхідно знайти або простежити. Таким об'єктом може бути кабель зв'язку, силовий кабель, металева труба, трос або інша струмопровідна комунікація. Після подавання сигналу пошуковий приймач трасошукача виявляє його та обробляє, що дає змогу оператору виконувати трасування комунікації.

Такий принцип роботи робить кабельний генератор важливою частиною трасопошукового комплекту. Саме генератор створює сигнал, за яким приймач надалі визначає проходження потрібної комунікації. МК-510 підтримує різні варіанти передавання сигналу, тому оператор може вибрати спосіб підключення відповідно до конкретних умов роботи.

Діапазон робочих частот

Однією з основних особливостей генератора МК-510 є широкий діапазон частот. Прилад підтримує регульовані частоти від 0,25 до 30 кГц. Це дозволяє використовувати генератор у різних трасопошукових завданнях та узгоджувати його роботу з відповідним приймальним обладнанням.

Також передбачено чотири фіксовані робочі частоти: 273,4 Гц, 2187,5 Гц, 6562,5 Гц і 26250 Гц. Наявність фіксованих та регульованих частот розширює можливості застосування МК-510 у складі трасошукачів і трасопошукових комплексів.

Три способи передавання сигналу

Генератор МК-510 підтримує декілька способів передавання сигналу на комунікацію. Це дає можливість працювати в різних умовах — від прямого підключення до кабелю до безконтактного наведення сигналу, коли місце розташування комунікації невідоме або доступ до неї обмежений.

Гальванічне підключення

Гальванічний спосіб передбачає безпосереднє підключення генератора до досліджуваної комунікації. Для цього використовуються штатні проводи, що входять до комплекту постачання МК-510. Сигнал подається безпосередньо в кабель, трубу, трос або інший струмопровідний об'єкт.

Такий спосіб застосовують у випадках, коли є доступ до потрібної комунікації та можливість виконати пряме підключення. До комплекту генератора входять набір проводів, штир для заземлення та магнітний контакт, необхідні для організації відповідного підключення.

Безконтактне передавання сигналу

МК-510 оснащений вбудованим індуктором, за допомогою якого сигнал можна передавати без безпосереднього електричного підключення до комунікації. Цей режим зручний у ситуаціях, коли неможливо під'єднати генератор безпосередньо або точне місце розташування комунікації на початковому етапі пошуку невідоме.

Наявність вбудованого індуктора означає, що для такого способу роботи не потрібно використовувати окремий зовнішній індуктор. Оператор може скористатися можливостями самого генератора МК-510 та передати пошуковий сигнал безконтактно.

Передавання сигналу через кліщі-індуктор

Ще один доступний варіант — безконтактне кліщове підключення. Для нього використовуються кліщі-індуктор КИ-90, які пропонуються як додаткова опція. У цьому режимі сигнал передається на кабель через зовнішній магнітопровід кліщів.

Кліщі КИ-90 дозволяють працювати з комунікаціями діаметром до 75 мм. Такий спосіб не потребує безпосереднього електричного контакту генератора з провідником і може застосовуватися там, де використання кліщового індуктора відповідає умовам конкретного трасопошукового завдання.

Вихідна потужність до 10 Вт

Максимальна потужність генератора МК-510 становить до 10 Вт. Фактичне значення залежить від робочої частоти. Прилад розрахований на роботу з навантаженням у діапазоні від 0,001 до 0,5 кОм та підтримує автоматичне узгодження з навантаженням.

Поєднання широкого частотного діапазону, потужності до 10 Вт та автоматичної роботи з навантаженням дозволяє використовувати МК-510 як генератор сигналу для різних типів струмопровідних комунікацій у складі сумісного трасопошукового обладнання.

Автономна робота від вбудованого акумулятора

Для польового використання МК-510 обладнаний вбудованим акумулятором 12 В. Заявлений час роботи приладу становить понад 3 години. Це дає змогу виконувати трасопошукові роботи без постійного підключення генератора до електричної мережі.

Період заряджання акумулятора становить приблизно 6 годин. Крім автономного живлення, передбачена можливість живлення від мережі 220 В. Таким чином, генератор може використовуватися як від вбудованого джерела живлення під час виїзних робіт, так і від електромережі.

Робота за низьких температур

МК-510 розрахований на використання за температури від -20 °C. Це важлива характеристика для обладнання, яке застосовується безпосередньо на місцевості та може експлуатуватися в холодний період року.

Вбудований акумулятор у поєднанні з можливістю роботи за низької температури дозволяє використовувати генератор під час виїзних трасопошукових робіт, коли доступ до стаціонарної електромережі обмежений або відсутній.

Дистанційне керування по GSM

Функціональність генератора МК-510 передбачає можливість керування по GSM на відстані. Ця можливість розширює варіанти організації роботи з генератором у складі трасопошукового комплексу, особливо коли оператор із приймачем переміщується вздовж досліджуваної комунікації.

Використання з трасошукачами ПОИСК

МК-510 призначений, зокрема, для роботи у складі трасопошукових комплексів серії ПОИСК. Генератор може використовуватися з ПОИСК 410 Мастер, ПОИСК 510 і ПОИСК 310 Д2М.

Крім застосування у складі нового комплекту, МК-510 можна придбати для модернізації наявних трасошукачів ПОИСК 310 і ПОИСК 410 Мастер. Це дозволяє використовувати багаточастотний генератор із відповідним обладнанням, яке вже перебуває в експлуатації.

Виробником також зазначена можливість роботи МК-510 із трасодефектошукачами інших виробників. Під час підбору генератора до конкретного приймача або трасопошукового комплексу необхідно враховувати сумісність робочих частот та способів передавання сигналу.

Основні характеристики МК-510

Комплект постачання

У стандартний комплект МК-510 входять компоненти, необхідні для підключення генератора, його транспортування та експлуатації:

• генератор МК-510 — 1 шт.;
• набір проводів — 1 комплект;
• штир для заземлення — 1 шт.;
• магнітний контакт — 1 шт.;
• кейс для перенесення — 1 шт.;
• керівництво з експлуатації російською мовою.

Як додаткове оснащення доступні кліщі-індуктор КИ-90. Вони використовуються для безконтактного передавання сигналу на кабель за допомогою зовнішнього магнітопроводу та підтримують роботу з комунікаціями діаметром до 75 мм.

Переваги багаточастотної роботи

Можливість вибирати частоту є однією з ключових функціональних особливостей МК-510. Оператору доступні як чотири встановлені значення, так і регулювання в межах 0,25–30 кГц. Завдяки цьому генератор не прив'язаний лише до одного режиму формування пошукового сигналу.

Багаточастотність також важлива при використанні МК-510 з різними приймачами. Якщо пошуковий приймач підтримує відповідну частоту, можна вибрати потрібний режим генератора та сформувати сигнал для подальшого трасування комунікації.

Робота без прямого доступу до комунікації

Під час пошуку підземних або прихованих комунікацій прямий доступ до кабелю чи труби є не завжди. Для таких випадків у МК-510 передбачений вбудований індуктор. Він дозволяє наводити сигнал безконтактним способом, що особливо актуально, коли точне розташування об'єкта ще потрібно визначити.

За необхідності локального безконтактного введення сигналу в конкретний кабель можна додатково використовувати КИ-90. Таким чином, МК-510 підтримує пряме гальванічне підключення, індукційний режим за допомогою вбудованого індуктора та роботу через зовнішні кліщі-індуктор.

Для яких завдань підходить МК-510

Генератор орієнтований на трасопошукові роботи зі струмопровідними комунікаціями. Його можна застосовувати для подавання тестового сигналу на кабелі зв'язку, енергетичні кабелі, металеві трубопроводи, троси та інші провідні об'єкти, сигнал з яких надалі може бути прийнятий сумісним трасопошуковим приймачем.

МК-510 доцільно розглядати як окремий генератор для сумісного трасопошукового обладнання, як складову комплексів ПОИСК, а також як варіант модернізації трасошукачів ПОИСК 310 і ПОИСК 410 Мастер. Широкий частотний діапазон, декілька способів передавання сигналу, автономне живлення та вбудований індуктор роблять прилад функціональним джерелом пошукового сигналу для польових трасопошукових робіт.

Кабельний генератор МК-510 — основні особливості

МК-510 поєднує частотний діапазон від 250 Гц до 30 кГц, чотири фіксовані частоти, потужність до 10 Вт, автоматичну роботу з навантаженням, вбудований індуктор і акумулятор 12 В. Прилад може працювати автономно понад 3 години, підтримує живлення від мережі 220 В та експлуатацію за температури від -20 °C.

Для подавання сигналу можна використовувати безпосереднє підключення проводами, вбудований індуктор або додаткові кліщі КИ-90. Завдяки цьому один генератор можна адаптувати до різних умов доступу до кабелю чи іншої струмопровідної комунікації. МК-510 призначений для роботи разом із пошуковим приймачем і формує сигнал, необхідний для подальшого визначення траси досліджуваного об'єкта.
