Шукач прихованої проводки Noyafa NF-826

Noyafa NF-826 — професійний шукач прихованої проводки та трасошукач, призначений для виявлення кабелів, електричних ліній і трубопроводів, прокладених у стінах, будівельних конструкціях або під землею. Прилад також дає змогу знаходити обриви та короткі замикання в кабельних і електричних лініях.

Комплект складається з передавача та приймача. Передавач формує пошуковий сигнал із частотою 125 кГц, а приймач допомагає простежувати його вздовж прихованої комунікації. Максимальна заявлена глибина пошуку кабелю становить до 2,5 м для настінних і підземних ліній. Такий принцип роботи робить NF-826 корисним під час електромонтажу, ремонту, реконструкції приміщень, обслуговування електромереж та пошуку прокладених комунікацій.

Передавач оснащений вбудованою функцією вимірювання змінної та постійної напруги в діапазоні 12–400 В AC/DC. Максимальна робоча напруга становить 400 В, тому прилад може застосовуватися, зокрема, для роботи з мережами 380 В у межах передбачених виробником параметрів.

Можливості шукача прихованої проводки NF-826

Noyafa NF-826 розрахований не лише на визначення приблизного розташування прихованої електропроводки. Передавач і приймач дають змогу виконувати комплексний пошук та діагностику кабельних трас і комунікацій.

• пошук прихованих кабелів та електричних ліній;
• виявлення комунікацій, прокладених усередині стін або під землею;
• пошук водопровідних і газових трубопроводів;
• визначення траси прокладання кабелю;
• виявлення обривів у кабельних та електричних лініях;
• пошук короткого замикання;
• вимірювання змінної та постійної напруги передавачем у діапазоні 12–400 В;
• робота з настінними та підземними кабелями на глибині до 2,5 м.

Завдяки такому набору функцій трасошукач NF-826 можна використовувати як під час монтажних робіт, так і для діагностики вже прокладених електричних ліній. Прилад допомагає визначити напрямок проходження кабелю перед свердлінням, ремонтом або іншими роботами в зоні прихованих комунікацій.

Передавач із вбудованим вольтметром

Одна з ключових особливостей NF-826 — передавач із функцією вимірювання напруги. Він працює з постійною та змінною напругою в межах 12–400 В AC/DC. Це дає змогу використовувати передавач не тільки для формування пошукового сигналу, а й для контролю напруги досліджуваної лінії.

На дисплеї передавача відображається інформація, необхідна для контролю роботи приладу: встановлена потужність передавання, код сигналу, стан акумулятора, виявлена напруга мережі, тип напруги AC/DC та попереджувальний символ наявності мережевої напруги.

Передавач також має функцію самоперевірки. Прилад контролює власний робочий стан і відображає відповідну інформацію на РК-дисплеї. Це спрощує підготовку обладнання до пошуку та дає змогу користувачеві контролювати основні параметри безпосередньо під час роботи.

Регульована чутливість приймача

Приймач NF-826 підтримує ручне та автоматичне регулювання чутливості. Така можливість корисна під час трасування кабелю, оскільки користувач може адаптувати чутливість до конкретних умов пошуку та рівня сигналу.

Також приймач здатний автоматично визначати робочу частоту сигналу. Це спрощує взаємодію між передавачем і приймачем та зменшує кількість ручних налаштувань під час трасування.

Для роботи в умовах недостатнього освітлення передбачено підсвічування та функцію ліхтарика. Передавач і приймач можуть працювати з вимкненим звуковим сигналом, що зручно там, де звукова індикація небажана.

Пошук кабелю на глибині до 2,5 м

Заявлений діапазон визначення глибини кабелю приймачем становить 0–2,5 м для кабелів, розташованих у стіні або під землею. Для визначення мережевої напруги приймачем зазначений діапазон становить 0–0,4 м.

Фактична можливість виявлення прихованої комунікації під час роботи залежить від конкретних умов трасування, однак наведені характеристики дозволяють застосовувати NF-826 не тільки як детектор проводки для стін, але й як трасошукач для підземних кабельних ліній.

Пошук обривів і коротких замикань

Крім визначення траси, шукач кабелю NF-826 призначений для виявлення обривів та коротких замикань у кабелях і електричних лініях, прихованих у стінах або прокладених у землі. Така функціональність особливо корисна під час діагностики, коли необхідно не просто знайти кабель, а локалізувати проблемну ділянку.

NF-826 може використовуватися під час ремонту електропроводки, технічного обслуговування мереж, пошуку прихованих трас перед будівельними роботами та перевірки прокладених ліній. Перед виконанням свердління, штроблення або демонтажу прилад допомагає визначити розташування комунікацій у досліджуваній зоні.

Робота з мережами до 400 В

Максимальна робоча напруга передавача становить 400 В AC/DC. Завдяки цьому NF-826 допускає роботу з електричними лініями, напруга яких знаходиться в межах зазначеного діапазону, включно з трифазними мережами 380 В.

На дисплеї передавача відображається виявлена напруга та її тип — змінна або постійна. Наявність відповідної індикації допомагає контролювати стан досліджуваної лінії під час пошуку.

Живлення від вбудованих акумуляторів

Передавач і приймач NF-826 оснащені вбудованими акумуляторами, тому для роботи не потрібно окремо встановлювати змінні батарейки. Стан живлення контролюється за індикацією приладу.

Для економії заряду реалізовано функцію автоматичного вимкнення. Якщо прилад не використовується, автоматичне відключення відбувається через 10 хвилин. Це особливо практично під час тривалих монтажних або діагностичних робіт, коли обладнання може періодично залишатися без активного використання.

Робочі умови

Передавач і приймач розраховані на експлуатацію за температури від 0 до +40 °C. Діапазон температури зберігання становить від −20 до +60 °C. Максимальна відносна вологість без утворення конденсату — 80%.

Максимальна зазначена висота проведення вимірювань для передавача та приймача становить 2000 м. Ці параметри необхідно враховувати під час експлуатації та зберігання пошукового обладнання.

Технічні характеристики Noyafa NF-826

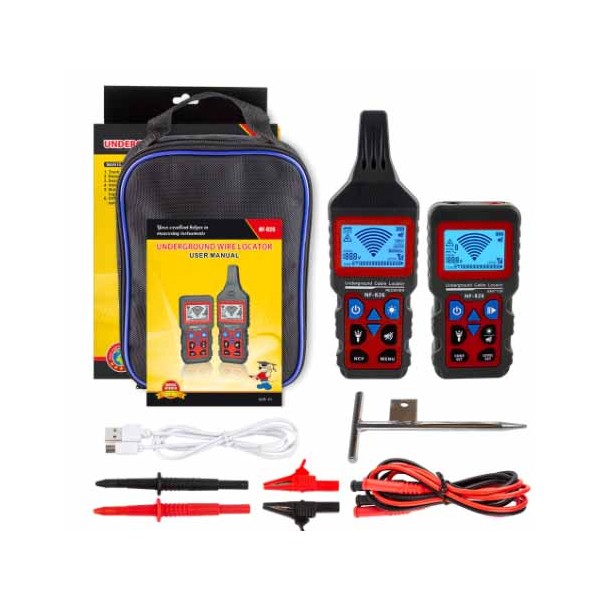

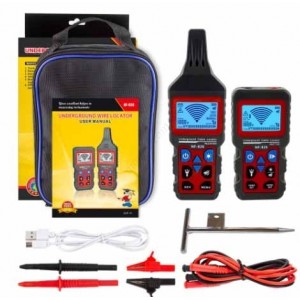

Комплектація

• передавач (генератор) — 1 шт.;
• приймач — 1 шт.;
• вбудовані акумулятори;
• інструкція користувача — 1 шт.;
• затискачі типу «крокодил» — чорний і червоний, 2 шт.;
• тестові проводи — чорний і червоний, 2 шт.;
• штир заземлення — 1 шт.;
• кейс для перенесення — 1 шт.

Для яких робіт підходить NF-826

Шукач прихованої проводки Noyafa NF-826 може застосовуватися електриками, монтажниками, ремонтними службами та майстрами, яким необхідно визначити розташування прихованих електричних або кабельних ліній. Прилад також буде корисним під час ремонту будівель і приміщень, коли перед свердлінням або штробленням потрібно перевірити розташування комунікацій.

Поєднання передавача та приймача дає змогу простежувати маршрут кабелю, а функції пошуку обриву й короткого замикання розширюють можливості NF-826 під час діагностики несправностей. Вбудований вольтметр передавача, регульована чутливість приймача та робота з напругою до 400 В роблять прилад універсальним інструментом для пошуку та перевірки кабельних трас.

Для зручної роботи передбачені РК-індикація, підсвічування, ліхтарик, беззвучний режим і автоматичне вимкнення. Вбудовані акумулятори усувають необхідність постійно використовувати змінні батарейки, а комплектний кейс спрощує зберігання та транспортування передавача, приймача й аксесуарів.

Noyafa NF-826 поєднує функції детектора прихованої проводки, трасошукача кабелю та засобу діагностики електричних ліній. Прилад орієнтований на завдання, де необхідно знайти приховану трасу, визначити напрямок прокладання кабелю або локалізувати несправність без відкриття всієї ділянки стіни чи ґрунту.
