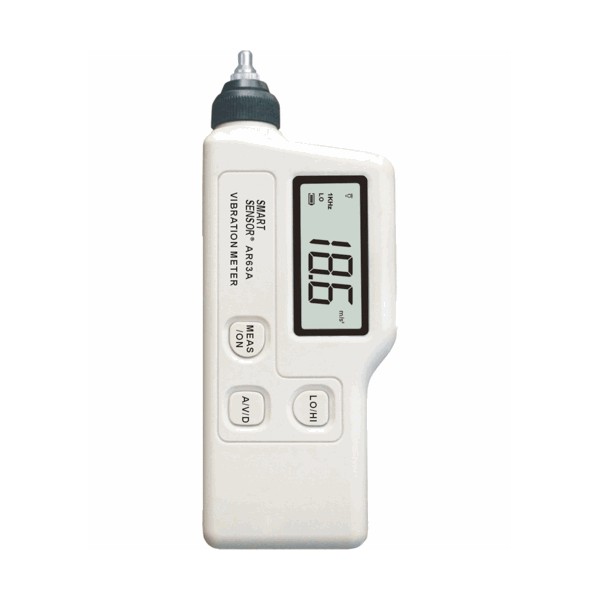

Віброметр AR63A

Віброметр AR63A — портативний цифровий прилад для вимірювання параметрів механічної вібрації. Модель дає змогу контролювати прискорення, швидкість і переміщення вібрації, тому може використовуватися для перевірки стану промислового та механічного обладнання. Компактні розміри й невелика маса роблять прилад зручним для виїзних вимірювань, технічного обслуговування та періодичного контролю обладнання без використання громіздких вимірювальних систем.

AR63A працює на основі вбудованого п'єзоелектричного керамічного перетворювача прискорення. Датчик сприймає механічні коливання, перетворює їх на електричний сигнал, після чого електронна частина приладу обробляє отримані дані та виводить результат на РК-дисплей. Такий принцип вимірювання дає змогу безпосередньо контролювати основні параметри вібрації в широкому діапазоні частот.

Віброметр підтримує три основні режими вимірювання: прискорення, швидкість і переміщення. Для вимірювання прискорення передбачено два частотні діапазони — низький і високий. Це розширює можливості приладу під час контролю різних типів механічних коливань. Для швидкості та переміщення використовується частотний діапазон від 10 Гц до 1 кГц.

Призначення віброметра AR63A

Основне призначення приладу — вимірювання рівня механічної вібрації обладнання. Контроль вібраційних параметрів застосовується під час перевірки машин, механізмів та інших промислових установок, робота яких супроводжується механічними коливаннями.

Регулярні вимірювання дають можливість отримувати числові значення параметрів вібрації та порівнювати їх між різними точками вимірювання або в різні моменти часу. AR63A відображає результат безпосередньо на дисплеї, тому оператор може швидко отримати потрібні дані без додаткового зовнішнього обладнання.

Модель орієнтована на використання в промисловості та під час технічного обслуговування обладнання. Завдяки портативному виконанню прилад зручно переносити між об'єктами та використовувати безпосередньо біля обладнання, яке перевіряється.

Принцип вимірювання вібрації

У конструкції AR63A використовується вбудований п'єзоелектричний керамічний датчик вібрації. Під дією механічних коливань датчик формує відповідний електричний сигнал. Далі сигнал надходить до електронної вимірювальної частини приладу, перетворюється та аналізується, після чого результат відображається на РК-екрані.

Контактний спосіб вимірювання дає змогу визначати параметри вібрації безпосередньо на контрольованому обладнанні. Для отримання порівнюваних результатів важливо проводити повторні вимірювання за однакових умов, у тій самій точці та з однаковим положенням вимірювального датчика відносно поверхні.

Цифрове відображення значень спрощує зчитування результату та дає можливість оперативно оцінювати виміряний параметр. Підсвічування дисплея корисне під час роботи в місцях із недостатнім освітленням.

Вимірювання прискорення

У режимі вимірювання прискорення AR63A працює в діапазоні від 0,1 до 199,9 м/с². Для цього параметра передбачено два частотні діапазони.

Низькочастотний режим охоплює діапазон від 10 Гц до 1 кГц. Високочастотний режим розширює вимірювання в область від 1 кГц до 15 кГц. Можливість вибору частотного діапазону дає змогу адаптувати вимірювання прискорення до характеру контрольованих коливань.

Вимірювання прискорення є одним із трьох основних режимів AR63A і може використовуватися разом із контролем швидкості та переміщення для отримання різних характеристик одного вібраційного процесу.

Вимірювання швидкості вібрації

Діапазон вимірювання швидкості вібрації становить від 0,1 до 199,9 мм/с. Частотний діапазон у цьому режимі — від 10 Гц до 1 кГц.

Швидкість є окремим параметром механічних коливань і відображається приладом у цифровому вигляді. Перемикання між режимами дає можливість використовувати один портативний віброметр для визначення кількох параметрів без застосування окремих приладів для кожного типу вимірювання.

Вимірювання переміщення

AR63A також підтримує вимірювання переміщення вібрації. Діапазон становить від 0,001 до 1,999 мм, а робочий частотний діапазон — від 10 Гц до 1 кГц.

Наявність режиму переміщення доповнює функції вимірювання прискорення та швидкості. Користувач може вибирати параметр відповідно до завдання контролю та отримувати значення безпосередньо на дисплеї віброметра.

Частотні діапазони AR63A

Однією з важливих характеристик віброметра є можливість роботи в різних частотних діапазонах. Для прискорення передбачено два режими: 10 Гц–1 кГц та 1–15 кГц. Для вимірювання швидкості й переміщення використовується діапазон 10 Гц–1 кГц.

Такий поділ особливо важливий для режиму вимірювання прискорення, оскільки користувач може вибрати низький або високий частотний діапазон відповідно до характеру досліджуваних коливань. У результаті один прилад охоплює як основний низькочастотний діапазон, так і більш високочастотну область до 15 кГц.

Основні функції віброметра

Віброметр AR63A оснащений набором функцій, необхідних для повсякденних вимірювань. До них належать:

• вимірювання прискорення механічної вібрації;
• вимірювання швидкості вібрації;
• вимірювання переміщення;
• вибір частотного діапазону під час вимірювання прискорення;
• вбудований п'єзоелектричний керамічний датчик;
• РК-дисплей із підсвічуванням;
• вихід аналогового сигналу AC;
• функція автоматичного вимкнення живлення.

Таке поєднання функцій дає змогу використовувати AR63A як самостійний портативний вимірювальний прилад. Для більшості базових операцій результат можна оцінити безпосередньо за показаннями дисплея, а наявність виходу AC розширює можливості роботи з вимірювальним сигналом.

РК-дисплей із підсвічуванням

Результати вимірювання виводяться на цифровий РК-дисплей. Це дає можливість одразу бачити числове значення вибраного параметра. Підсвічування екрана підвищує зручність роботи за недостатнього зовнішнього освітлення та в місцях, де звичайний дисплей складніше читати.

Цифровий формат індикації особливо зручний під час послідовного контролю кількох точок обладнання. Користувач може швидко зчитувати значення та порівнювати отримані результати без необхідності інтерпретувати аналогову шкалу.

Вихідний сигнал AC

AR63A має вихід аналогового сигналу AC. Наявність такого виходу є додатковою можливістю для роботи з сигналом вібрації та дає змогу використовувати його поза межами стандартної цифрової індикації самого приладу.

Для звичайного оперативного контролю достатньо вбудованого дисплея, тоді як AC-вихід може бути корисним у завданнях, де потрібне подальше використання вихідного електричного сигналу.

Автоматичне вимкнення живлення

Для економнішого використання елемента живлення в AR63A передбачено функцію автоматичного вимкнення. Вона допомагає зменшити непотрібне споживання енергії, якщо після завершення вимірювання прилад залишився ввімкненим.

Живлення віброметра здійснюється від батареї напругою 9 В. Автономне живлення не прив'язує місце проведення вимірювання до електричної розетки та відповідає портативному призначенню моделі.

Компактний формат для виїзних вимірювань

Габаритні розміри AR63A становлять 67 × 30 × 183 мм, а маса — лише 0,147 кг. Прилад легко тримати в руці та переносити між різними точками контролю. Невелика маса особливо зручна, коли протягом робочого дня необхідно виконувати серію вимірювань на різному обладнанні.

Портативна конструкція дозволяє застосовувати віброметр без стаціонарного монтажу. Це зручно для сервісних фахівців, персоналу технічного обслуговування та інших користувачів, яким потрібен мобільний засіб вимірювання механічної вібрації.

Основні технічні характеристики

Як використовувати результати вимірювання

Під час контролю вібрації важливо не лише отримати окреме числове значення, а й забезпечити однакові умови для повторних вимірювань. Якщо контроль виконується періодично, бажано використовувати ту саму точку на обладнанні та однаковий режим AR63A. Це полегшує порівняння показань і допомагає уникати різниці, спричиненої зміною способу встановлення датчика.

Користувач може вибрати прискорення, швидкість або переміщення відповідно до завдання. За необхідності вимірювання прискорення додатково обирається низький або високий частотний діапазон. Таким чином, перед початком контролю достатньо визначити потрібний параметр і відповідний діапазон частот.

Переваги AR63A у повсякденній роботі

Практичність моделі визначається поєднанням трьох вимірюваних параметрів, компактного корпусу та автономного живлення. Один прилад дозволяє вимірювати прискорення, швидкість і переміщення, що спрощує роботу під час перевірки різного обладнання.

Додатковою перевагою є розширений до 15 кГц частотний діапазон під час вимірювання прискорення. Для роботи в умовах недостатнього освітлення передбачено підсвічування дисплея, а автоматичне вимкнення допомагає економити заряд 9-вольтової батареї.

Маса 147 г і габарити 67 × 30 × 183 мм роблять AR63A зручним для перенесення. Прилад не потребує постійного стаціонарного встановлення та може використовуватися послідовно в різних точках контролю.

Кому підійде віброметр AR63A

Модель буде корисною там, де необхідно виконувати оперативні вимірювання механічної вібрації та отримувати цифрові значення основних її параметрів. Прилад орієнтований на промислове застосування, перевірку механічного обладнання та завдання технічного контролю.

AR63A доцільно використовувати, коли потрібен портативний віброметр із можливістю вимірювати одразу три параметри, працювати з частотами до 15 кГц у режимі прискорення та отримувати результат безпосередньо на дисплеї.

Віброметр AR63A для контролю механічної вібрації

Цифровий віброметр AR63A поєднує вимірювання прискорення 0,1–199,9 м/с², швидкості 0,1–199,9 мм/с і переміщення 0,001–1,999 мм. Для прискорення доступні частотні діапазони 10 Гц–1 кГц та 1–15 кГц, а швидкість і переміщення вимірюються в діапазоні 10 Гц–1 кГц.

Прилад оснащений п'єзоелектричним керамічним датчиком, РК-дисплеєм із підсвічуванням, AC-виходом та функцією автоматичного вимкнення. Живлення від батареї 9 В, компактний корпус і маса 147 г роблять AR63A зручним портативним рішенням для вимірювання вібрації безпосередньо на об'єкті контролю.

Завдяки підтримці трьох вимірюваних параметрів AR63A може використовуватися для оперативного контролю вібрації промислового та механічного обладнання, коли важливі мобільність, зрозуміла цифрова індикація та можливість швидко перемикатися між різними режимами вимірювання.
