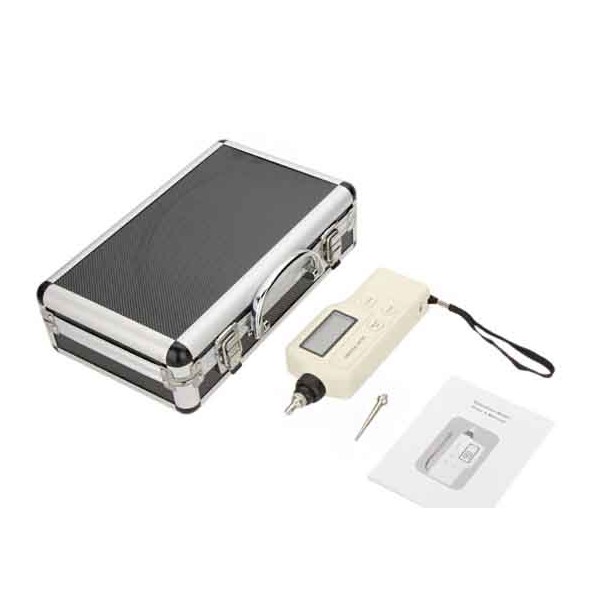

Цифровий віброметр CV-65A для вимірювання вібрації

Цифровий віброметр CV-65A — портативний вимірювальний прилад для контролю параметрів вібрації підшипників, машин, механізмів та іншого обладнання. Модель дає змогу вимірювати три основні параметри: віброприскорення, віброшвидкість і вібропереміщення. Завдяки цьому CV-65A можна використовувати для виконання завдань вібродіагностики там, де необхідно оцінювати фактичний рівень механічних коливань обладнання.

Вимірювач вібрації CV-65A застосовується у машинобудуванні, авіабудуванні, енергетиці, комунальному господарстві, на станціях технічного обслуговування, виробничих підприємствах, у металургії та інших галузях, де експлуатуються механізми, що створюють механічні коливання. Одним із поширених напрямів застосування приладу є вібродіагностика підшипників.

Прилад оснащений п'єзоелектричним акселерометром. Результати вимірювання відображаються на рідкокристалічному дисплеї з підсвічуванням, що полегшує зчитування показань. Компактний корпус і невелика маса дозволяють використовувати віброметр безпосередньо біля обладнання, яке перевіряється, а швидкість вимірювання 1 секунда дає можливість оперативно отримувати значення вибраного параметра.

Можливості віброметра CV-65A

CV-65A поєднує в одному портативному приладі вимірювання віброшвидкості, віброприскорення та вібропереміщення. Такий набір вимірюваних параметрів дозволяє отримувати кількісні значення вібрації та використовувати їх під час контролю технічного стану машин і механізмів.

Діапазон вимірювання віброприскорення становить від 0,1 до 199,9 м/с². Для цього параметра передбачено два частотні режими: низькочастотний діапазон від 10 Гц до 1 кГц і високочастотний діапазон від 1 до 15 кГц. Завдяки верхній межі 15 кГц прилад може виконувати вимірювання віброприскорення у широкому частотному діапазоні.

Віброшвидкість вимірюється в частотному діапазоні від 10 до 1000 Гц. Заявлений діапазон значень становить від 0,1 мм/с до 0,2 м/с. Для вібропереміщення діапазон вимірювання становить від 1 мкм до 2 мм, а частотний діапазон — від 10 до 1000 Гц.

Вимірювання віброшвидкості, віброприскорення та вібропереміщення

Під час проведення вібродіагностики може знадобитися контроль різних характеристик механічних коливань. CV-65A дозволяє виконувати такі вимірювання одним приладом без необхідності використання окремих вимірювачів для кожного параметра.

Віброприскорення вимірюється CV-65A у діапазоні 0,1…199,9 м/с². Для цього режиму доступний низькочастотний діапазон 10 Гц…1 кГц та високочастотний діапазон 1…15 кГц. Саме для вимірювання віброприскорення прилад має найбільшу верхню межу частоти.

Віброшвидкість вимірюється в діапазоні від 0,1 мм/с до 0,2 м/с за частот від 10 до 1000 Гц. Отримані значення можуть використовуватися під час контролю рівня вібрації механізмів відповідно до прийнятої на підприємстві методики діагностики та нормативної документації.

Вібропереміщення, тобто зміщення або амплітуда механічних коливань, вимірюється в діапазоні від 1 мкм до 2 мм. Частотний діапазон для цього режиму становить 10…1000 Гц.

Віброметр для діагностики підшипників і механізмів

Одним із основних напрямів застосування CV-65A є вимірювання вібрації підшипників. Прилад також призначений для контролю вібраційних параметрів різних механізмів. Вимірювання допомагають отримати числові значення фактичної вібрації обладнання, які надалі можна оцінювати відповідно до встановлених нормативів або прийнятих критеріїв технічного контролю.

Використання портативного віброметра особливо зручне у випадках, коли вимірювання потрібно виконувати безпосередньо на місці експлуатації обладнання. Невеликі габарити CV-65A становлять 6 × 3 × 18,3 см, а маса приладу без джерела живлення — 0,15 кг. Це компактний формат для ручного вимірювального приладу, призначеного для виконання періодичних перевірок механізмів.

CV-65A може застосовуватися у виробничих і сервісних умовах, у машинобудуванні, енергетиці, металургії, комунальному господарстві, авіабудуванні та на СТО. Прилад орієнтований на ситуації, де необхідно виміряти вібрацію механічного обладнання та отримати конкретні значення віброшвидкості, віброприскорення або переміщення.

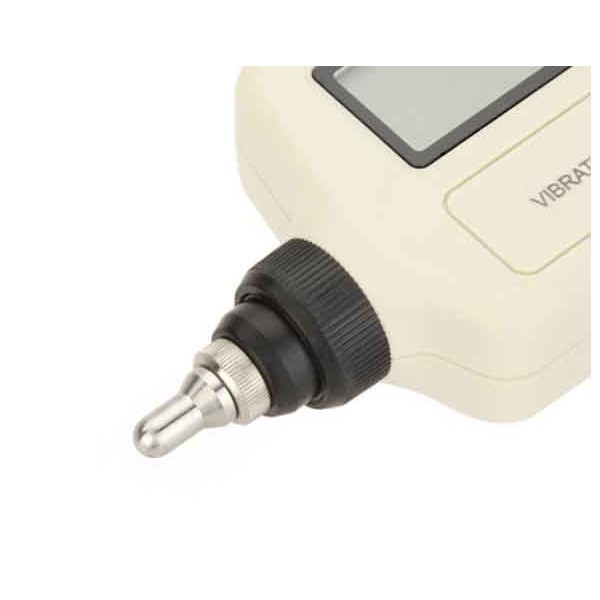

П'єзоелектричний датчик і швидке вимірювання

Як чутливий елемент у CV-65A використовується п'єзоелектричний акселерометр. Заявлена похибка вимірювання становить ±5% ±2 знаки. Швидкість вимірювання — 1 секунда. Завдяки цьому користувач може отримувати результат незабаром після встановлення датчика у точці контролю та переходити до наступного вимірювання.

Максимальний вихідний сигнал приладу становить приблизно 2 В. Технічні параметри CV-65A розраховані на виконання мобільних вимірювань без підключення до стаціонарного джерела живлення.

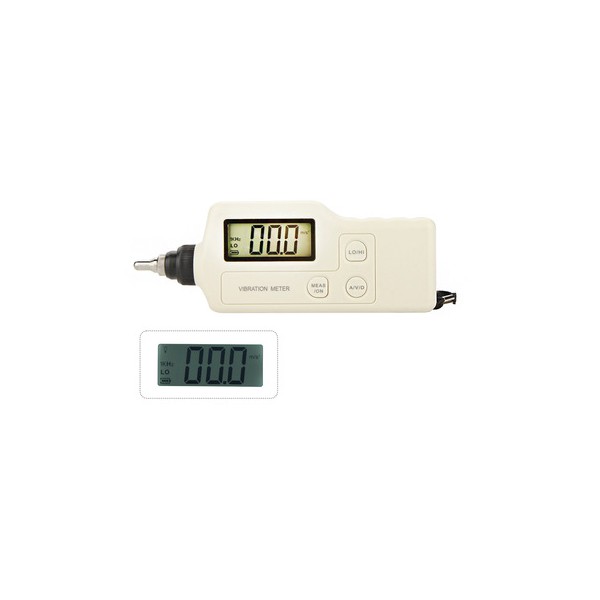

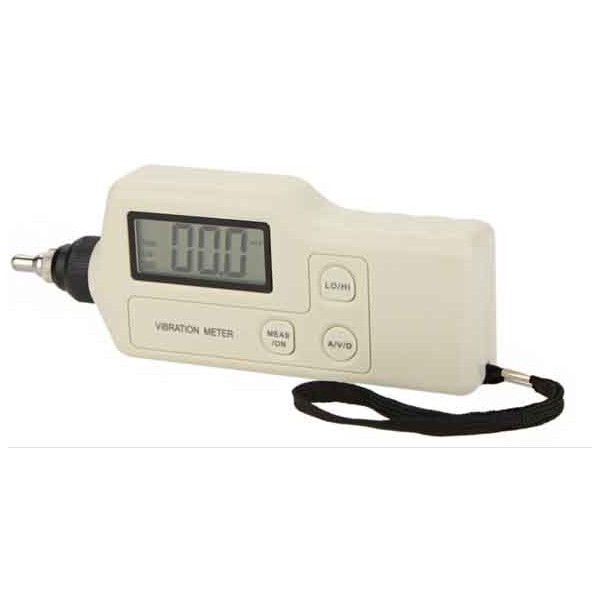

РК-дисплей із підсвічуванням

Результати вимірювань відображаються на рідкокристалічному екрані. Дисплей має підсвічування, тому показання зручно зчитувати за різного рівня зовнішнього освітлення. Такий формат індикації дозволяє одразу бачити отримане числове значення без додаткових пристроїв для відображення результату.

Керування CV-65A орієнтоване на виконання основних операцій вимірювання в портативному форматі. Поєднання компактного корпусу, дисплея з підсвічуванням і швидкості вимірювання 1 секунда робить прилад придатним для послідовної перевірки параметрів вібрації на різних механізмах і контрольних точках.

Автономна робота та автоматичне вимкнення

Віброметр CV-65A живиться від батареї 9 В типу «Крона». Прилад може безперервно працювати до 20 годин. Споживаний струм у робочому режимі не перевищує 25 мА, а у статичному режимі — 20 мкА.

Для економії заряду батареї передбачена функція автоматичного вимкнення після 60 секунд простою. Якщо прилад певний час не використовується, живлення автоматично вимикається, що дозволяє зменшити непотрібне споживання енергії під час перерв між вимірюваннями.

Технічні характеристики CV-65A

Умови експлуатації CV-65A

Згідно з технічними характеристиками, цифровий віброметр CV-65A призначений для експлуатації за температури навколишнього середовища від 0 до 40 °C. Допустима відносна вологість становить до 90%. Під час проведення вимірювань необхідно враховувати ці робочі умови.

Невеликі габарити 6 × 3 × 18,3 см і маса 150 г без батареї дозволяють легко переносити прилад між точками контролю. Автономне живлення від стандартної батареї 9 В звільняє від необхідності підключення віброметра до електромережі безпосередньо під час вимірювання.

Нормативні документи для оцінювання вібрації

Для правильної інтерпретації виміряних значень віброшвидкості, віброприскорення та вібропереміщення можуть використовуватися нормативні документи, що регламентують вимірювання вібрації машин та оцінювання їхнього стану за результатами контролю механічних коливань.

У документації до приладу зазначені такі нормативні документи:

• ГОСТ ИСО 2954-97 — вібрація машин зі зворотно-поступальним і обертальним рухом, вимоги до засобів вимірювання;
• ГОСТ ИСО 10816-1-97 — контроль стану машин за результатами вимірювання вібрації на необертових частинах, загальні вимоги;
• ГОСТ ИСО 10816-3-2002 (ГОСТ Р ИСО 10816-3-99) — контроль стану машин за результатами вимірювання вібрації на необертових частинах;
• ГОСТ ИСО 10816-4-2002 (ГОСТ Р ИСО 10816-4-99) — контроль стану машин за результатами вимірювання вібрації на необертових частинах.

Основні особливості цифрового віброметра CV-65A

• вимірювання віброприскорення, віброшвидкості та вібропереміщення;
• частотний діапазон вимірювання віброприскорення до 15 кГц;
• п'єзоелектричний акселерометр;
• РК-дисплей із підсвічуванням;
• швидкість вимірювання 1 секунда;
• автоматичне вимкнення після 60 секунд простою;
• можливість безперервної роботи до 20 годин;
• живлення від батареї 9 В типу «Крона»;
• компактні розміри 6 × 3 × 18,3 см;
• маса 0,15 кг без батареї.

Кому підійде віброметр CV-65A

CV-65A призначений насамперед для користувачів, яким необхідно виконувати вимірювання вібрації підшипників, машин і механізмів. Прилад може використовуватися на промислових і виробничих об'єктах, у сфері енергетики, машинобудування, металургії, комунального господарства, авіабудування та на станціях технічного обслуговування.

Можливість вимірювати одразу три параметри вібрації дозволяє використовувати один портативний прилад для контролю віброшвидкості, віброприскорення та величини переміщення. CV-65A поєднує компактні розміри, автономне живлення, РК-дисплей із підсвічуванням і частотний діапазон віброприскорення до 15 кГц.

Якщо для контролю механізмів потрібен цифровий віброметр для вимірювання вібрації з можливістю роботи у трьох режимах, CV-65A дозволяє отримувати значення віброприскорення, віброшвидкості та вібропереміщення з одного портативного приладу. Модель орієнтована на практичні завдання вібродіагностики обладнання, зокрема на вимірювання вібрації підшипників і механізмів.
