Лазерна система центрування валів AVV-711

Лазерна система центрування валів AVV-711 (АВВ-711) — вимірювальний комплекс для вивірки співвісності осей валів механізмів. У базовій комплектації система призначена для центрування двох сполучених машин, наприклад електродвигуна та насоса, коли потрібно скоригувати їхнє взаємне положення так, щоб осі валів у робочому стані були співвісними.

AVV-711 може застосовуватися під час монтажу, налаштування та технічного обслуговування обладнання в машинобудуванні, металургії, нафтогазовій галузі, комунальному господарстві, гірничодобувній промисловості та інших сферах, де використовуються агрегати зі з'єднаними валами. Система орієнтована на роботи, у яких необхідно визначити взаємне зміщення валів і виконати корекцію положення механізмів за результатами лазерних вимірювань.

Призначення AVV-711 та принцип вимірювання

Основне завдання AVV-711 — вивірка співвісності валів. Вимірювальні блоки встановлюються безпосередньо на валах механізмів. Під час повороту валів система реєструє переміщення лазерного променя по вікну приймача-детектора, а отримані дані використовує для розрахунку параметрів центрування.

Для виконання розрахунку необхідно провести вимірювання щонайменше у трьох кутових положеннях вала. Для найповнішого збору даних рекомендований загальний кут повороту становить 180°. Якщо конструкція обладнання не дозволяє повернути вали разом із встановленими вимірювальними блоками на 180°, система підтримує введення даних при повороті від 60°. Мінімальний допустимий кут становить 60°, однак під час роботи рекомендується використовувати максимально можливий для конкретного механізму кут повороту.

Це важливо для машин, де доступ до валів може бути обмежений корпусом, муфтою, трубопроводами або іншими елементами конструкції. AVV-711 не потребує обов'язкового повороту на 180° для кожного вимірювання, тому систему можна застосовувати і там, де повний доступ до вузла ускладнений.

Лазер, детектори та точність вимірювання

У системі застосовується видимий червоний лазер з довжиною хвилі 635–670 нм і потужністю не більше 1 мВт. Положення променя контролюють позиційно-чутливі фотодіоди розміром 10 × 10 мм. Відстань між вимірювальними блоками може становити до 10 м, що дозволяє використовувати систему з механізмами різних габаритів.

Роздільна здатність AVV-711 становить 0,01/0,001 мм. Електронний інклінометр має роздільну здатність 0,1°. Робочий температурний діапазон системи — від 0 до 50 °C. Для розцентрування в діапазоні від 0 до 2 мм заявлена похибка 1% + 0,01 мм, а в діапазоні від 2 до 3,5 мм — 2% + 0,01 мм.

Вбудовані програми AVV-711

У базовій системі встановлено набір програм для основних операцій центрування. AVV-711 підтримує центрування горизонтальних валів при повороті на кут не менше 60°, а також центрування вертикальних валів. Це дозволяє використовувати один вимірювальний комплекс для різних схем встановлення обладнання.

Передбачена функція урахування теплової розцентровки. Вона використовується в ситуаціях, коли взаємне положення агрегатів у робочому температурному режимі відрізняється від їхнього положення в холодному стані. Також система має функцію підбору коригувальних підкладок і розрахунку очікуваного результату центрування.

До набору програм входить і функція «М'яка лапа», призначена для перевірки опор машини перед остаточним центруванням. У результаті AVV-711 охоплює не лише саме вимірювання зміщення валів, а й низку допоміжних операцій, необхідних під час корекції положення обладнання.

Додаткові можливості у розширеній комплектації

Функціональність AVV-711 може бути розширена за рахунок додаткових аксесуарів і програмного забезпечення електронного блока. Ці можливості не належать до стандартного базового комплекту та потребують окремого оснащення.

• вивірка площинності;
• вивірка прямолінійності;
• вивірка перпендикулярності;
• вивірка паралельності;
• пошук центра отворів;
• центрування механізмів із карданним валом;
• вивірка співвісності шпинделя та задньої бабки за допомогою програми «Шпиндель».

Завдяки цьому AVV-711 у базовій версії виконує функції лазерної системи центрування валів, а з відповідними опціями може застосовуватися для ширшого кола геометричних вимірювань. Під час вибору комплектації важливо враховувати, які саме види робіт необхідно виконувати на підприємстві.

Технічні характеристики AVV-711

Порядок роботи з лазерною системою

Перед початком вимірювань два блоки S і M встановлюються на валах механізмів за допомогою універсальних кріпильних пристосувань. Після підготовки системи вали повертають у кілька кутових положень. Для розрахунку необхідно щонайменше три положення. У процесі повороту система фіксує зміщення лазерного променя на детекторах і використовує отримані дані для визначення параметрів центрування.

Якщо обладнання дозволяє, рекомендується виконувати вимірювання із загальним поворотом валів на 180°. Якщо такий поворот неможливий, процедура може проводитися в меншому секторі, але не менше 60°. Після збору даних оператор може використовувати програмні функції системи для визначення корекції, підбору підкладок, урахування теплової розцентровки та перевірки «М'якої лапи».

Сфери застосування

Лазерний центрувальник валів AVV-711 розрахований на обслуговування механізмів, де потрібно узгодити положення осей двох з'єднаних машин. Типовим прикладом є пара «електродвигун — насос». За тим самим принципом система може застосовуватися з іншими агрегатами, якщо конструкція дозволяє встановити вимірювальні блоки та виконати необхідний поворот валів.

Система може використовуватися під час монтажу нового обладнання, після ремонтних робіт, при повторному встановленні агрегатів та в межах планового технічного обслуговування. Вона підходить для підприємств, де важливо виконувати центрування на основі інструментальних вимірювань із використанням лазерного методу.

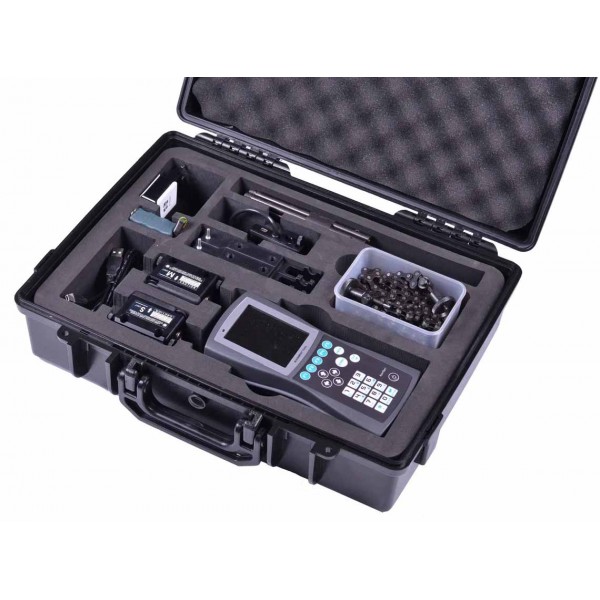

Комплект постачання AVV-711

• два вимірювальні блоки S і M;
• електронний блок;
• два універсальні набори пристосувань для кріплення вимірювальних блоків на валах механізмів;
• зарядний пристрій;
• USB-кабель;
• два з'єднувальні кабелі;
• інструкція з експлуатації;
• упаковка.

За окремим замовленням можуть постачатися один або два блоки AVV-BTS для бездротового підключення вимірювальних блоків, а також сертифікат калібрування. Ці позиції не слід автоматично відносити до стандартної комплектації, оскільки вони замовляються окремо.

AVV-711 для професійного центрування валів

AVV-711 поєднує лазерні вимірювальні блоки, електронний блок, універсальні кріплення та спеціалізовані програми для різних варіантів центрування. Користувач отримує систему, що охоплює послідовність робіт від встановлення вимірювальних модулів і збору даних до розрахунку корекції положення механізму.

Можливість працювати при повороті валів від 60° робить систему придатною для обладнання з обмеженим доступом до валів. Додатково AVV-711 підтримує вертикальне центрування, урахування теплової розцентровки, підбір коригувальних підкладок і перевірку «М'якої лапи». За потреби функціональність можна розширити опціями для геометричних вимірювань, центрування карданних механізмів, пошуку центра отворів і роботи зі шпинделем та задньою бабкою.
