Віброаналізатор-вимірювач вібрації 107ВФ для діагностики обладнання

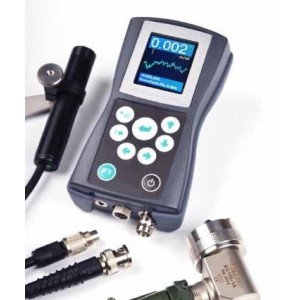

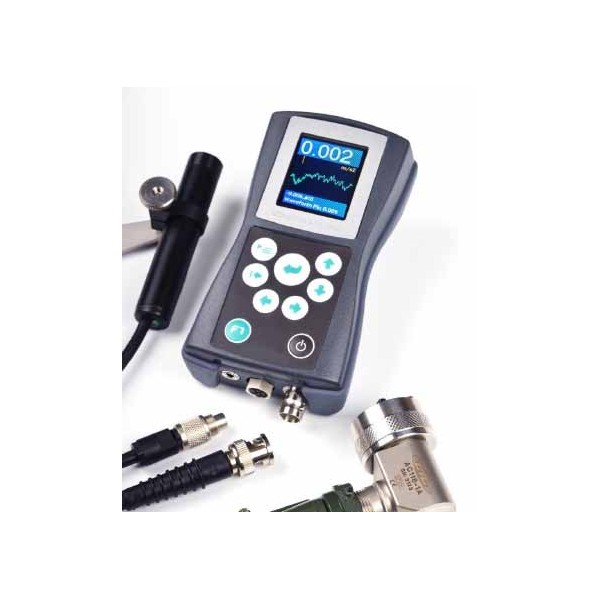

Віброаналізатор 107ВФ — компактний переносний прилад для вимірювання параметрів вібрації, спектрального аналізу та контролю технічного стану обладнання. Модель призначена для вібраційної діагностики, виявлення дефектів і оцінювання стану механізмів за характером їхньої вібрації. Прилад дає змогу вимірювати вібраційне прискорення, вібраційну швидкість і вібраційне переміщення, а також виконувати спектральний аналіз сигналу.

Модель 107ВФ є подальшим розвитком серії 107 і прийшла на зміну віброметру 107В. Порівняно з базовим завданням звичайного вимірювача вібрації, цей прилад орієнтований не лише на отримання числового значення параметра, а й на детальніший аналіз вібраційного сигналу. Спектр БПФ у діапазоні від 1 до 10 000 Гц допомагає досліджувати частотний склад вібрації та отримувати більше інформації для технічної діагностики.

Віброаналізатор 107ВФ відповідає вимогам стандарту ISO 10816. Прилад може застосовуватися для регулярного контролю вібрації обладнання, порівняння результатів вимірювань і своєчасного виявлення змін у його технічному стані. Завдяки автономному живленню, компактному виконанню та міцному корпусу модель зручна для вимірювань безпосередньо біля обладнання.

Вимірювання основних параметрів вібрації

Однією з основних особливостей 107ВФ є можливість контролю одразу трьох параметрів вібрації. Вимірювання вібраційного прискорення виконується в діапазоні від 0,01 до 400 м/с², вібраційної швидкості — від 0,1 до 200 мм/с, а вібраційного переміщення — від 1 до 2000 мкм. Такий набір вимірюваних величин дозволяє використовувати один прилад для різних завдань вібраційного контролю.

Вібраційна швидкість є одним із параметрів, що використовуються під час оцінювання загального вібраційного стану обладнання. Водночас вимірювання прискорення та переміщення дає можливість отримувати додаткові дані про характер механічних коливань. Можливість вибирати необхідний параметр робить 107ВФ універсальним інструментом для технічного персоналу, який виконує контроль і діагностику обладнання.

Заявлена похибка вимірювань становить 5%. Оброблення вимірювального сигналу виконується за допомогою 24-бітного АЦП. Таке технічне рішення використовується для перетворення аналогового сигналу в цифрову форму з подальшим аналізом і відображенням результатів на дисплеї приладу.

Спектральний аналіз вібрації

107ВФ поєднує функції віброметра та аналізатора спектра вібрації. Прилад підтримує спектральний аналіз методом швидкого перетворення Фур'є — БПФ. Частотний діапазон спектрального аналізу становить від 1 до 10 000 Гц, а заявлена частотна роздільна здатність — 0,3 Гц. Це дозволяє не обмежуватися загальним рівнем вібрації, а аналізувати її складові в частотній області.

Спектральне представлення сигналу є важливим під час діагностики, оскільки загальне значення вібрації саме по собі не завжди дає повне уявлення про характер процесів у механізмі. Аналіз розподілу сигналу за частотами допомагає визначати частотні компоненти, які формують загальний рівень вібрації, та спостерігати за їх змінами під час подальших вимірювань.

Для спектрального аналізу доступна роздільна здатність 400, 800 або 1600 ліній. Користувач може вибирати відповідний режим залежно від конкретного завдання. Частоти зрізу можуть встановлюватися за будь-якою частотою в межах робочого діапазону, що розширює можливості налаштування приладу для аналізу різних вібраційних процесів.

Вібраційна діагностика та контроль технічного стану

Основне призначення віброметра-аналізатора 107ВФ — вібраційна діагностика, виявлення дефектів і контроль технічного стану обладнання. Прилад може використовуватися там, де необхідно періодично вимірювати рівень механічних коливань і відстежувати зміни параметрів під час експлуатації.

Регулярні вимірювання дають можливість порівнювати поточні показники з результатами, отриманими раніше. Якщо характер або рівень вібрації змінюється, це може стати підставою для детальнішої перевірки обладнання. Саме тому портативний віброаналізатор може бути корисним інструментом у системі технічного обслуговування, коли стан механізму необхідно контролювати безпосередньо на місці його експлуатації.

Важливою перевагою функціональності 107ВФ є поєднання кількісного вимірювання вібрації зі спектральним аналізом. Користувач отримує можливість спочатку оцінити рівень вібраційного прискорення, швидкості або переміщення, а за необхідності перейти до аналізу спектра. Це дозволяє використовувати один прилад як для оперативного контролю, так і для більш детального дослідження вібраційного сигналу.

Портативне виконання та автономна робота

Віброаналізатор 107ВФ розрахований на мобільне використання. Живлення здійснюється від вбудованого акумулятора, тому під час вимірювання не потрібно постійно підключати прилад до електромережі. Заявлений час автономної роботи становить не менше 8 годин, що дозволяє виконувати тривалі серії перевірок обладнання.

Для економії заряду передбачена функція автоматичного вимкнення. Якщо прилад не використовується протягом трьох хвилин, він автоматично вимикається. Така функція особливо корисна під час виїзних вимірювань або послідовної перевірки декількох одиниць обладнання, коли між окремими вимірюваннями можуть виникати паузи.

Корпус приладу виготовлений з ударостійкого пластику. Для перенесення та зберігання до комплекту постачання входить кейс. Маса комплекту становить 0,7 кг, тому віброаналізатор зручно переносити між об'єктами контролю та використовувати в умовах, де стаціонарне вимірювальне обладнання застосовувати незручно.

Дисплей та робота з результатами вимірювань

Для відображення інформації 107ВФ оснащений графічним низькотемпературним РК-дисплеєм із роздільною здатністю 128 × 160 точок. Графічний формат екрана відповідає завданням приладу, оскільки віброаналізатор працює не лише з числовими показниками, а й зі спектральними даними.

Наявність графічного дисплея дає можливість працювати з результатами безпосередньо під час вимірювання. Користувач може виконувати діагностику біля контрольованого обладнання, що важливо для оперативного технічного контролю та порівняння показників у різних точках або режимах роботи.

Для підключення передбачений інтерфейс USB. До комплекту входить USB-кабель, а також програмне забезпечення на флеш-карті. Це доповнює можливості приладу під час роботи з вимірювальними даними. USB також використовується у складі комплекту живлення приладу: разом із віброаналізатором постачається відповідний блок живлення.

Основні технічні характеристики 107ВФ

Комплектація віброаналізатора 107ВФ

У комплекті передбачено обладнання та приладдя, необхідні для транспортування, підключення й експлуатації віброаналізатора. Програмне забезпечення та інструкція з експлуатації постачаються на флеш-карті.

• віброаналізатор 107ВФ — 1 шт.;
• кейс для перенесення — 1 шт.;
• USB-кабель — 1 шт.;
• блок живлення USB — 1 шт.;
• інструкція з експлуатації та програмне забезпечення на флеш-карті — 1 шт.

Тахометр і інфрачервоний термометр зазначені як опції та не входять до стандартного переліку комплекту постачання.

Для яких завдань підходить віброаналізатор 107ВФ

107ВФ орієнтований на завдання, де потрібно не просто зафіксувати наявність вібрації, а отримати її кількісні параметри та проаналізувати частотний склад сигналу. Прилад може використовуватися під час планового контролю технічного стану, діагностичних перевірок та порівняння параметрів вібрації в процесі експлуатації обладнання.

Можливість вимірювати три основні параметри — віброприскорення, віброшвидкість і вібропереміщення — дає змогу вибирати показник відповідно до конкретного завдання. Якщо звичайного числового вимірювання недостатньо, можна використовувати спектральний аналіз у діапазоні до 10 кГц із роздільною здатністю до 1600 ліній.

Автономна робота протягом щонайменше восьми годин, компактне переносне виконання, кейс у комплекті та ударостійкий пластиковий корпус роблять 107ВФ придатним для роботи безпосередньо на об'єкті. Прилад не потребує постійного підключення до мережі під час проведення вимірювань, а автоматичне вимкнення допомагає економити заряд акумулятора.

Переваги функціональності 107ВФ

Ключова особливість моделі полягає у поєднанні можливостей переносного віброметра та аналізатора спектра. Для оперативного контролю можна виміряти необхідний параметр вібрації, а для детальнішої оцінки — перейти до спектрального аналізу. Такий підхід дозволяє використовувати один прилад на різних етапах контролю технічного стану.

Широкий частотний діапазон спектрального аналізу від 1 до 10 000 Гц, три варіанти роздільної здатності спектра, 24-бітний АЦП, USB-інтерфейс і графічний дисплей формують набір функцій, орієнтований саме на практичну вібраційну діагностику. Водночас компактне виконання дозволяє проводити вимірювання безпосередньо біля контрольованого механізму.

Таким чином, віброаналізатор 107ВФ може використовуватися як портативний засіб для вимірювання вібрації та аналізу її спектра. Прилад вимірює віброприскорення до 400 м/с², віброшвидкість до 200 мм/с і вібропереміщення до 2000 мкм, підтримує БПФ-аналіз до 10 000 Гц та працює від вбудованого акумулятора не менше восьми годин. Це функціональне рішення для спеціалістів, яким необхідні кількісні вимірювання та спектральний аналіз під час контролю технічного стану обладнання.
