Віброаналізатор WINTACT WT63B для контролю вібрації машин і механізмів

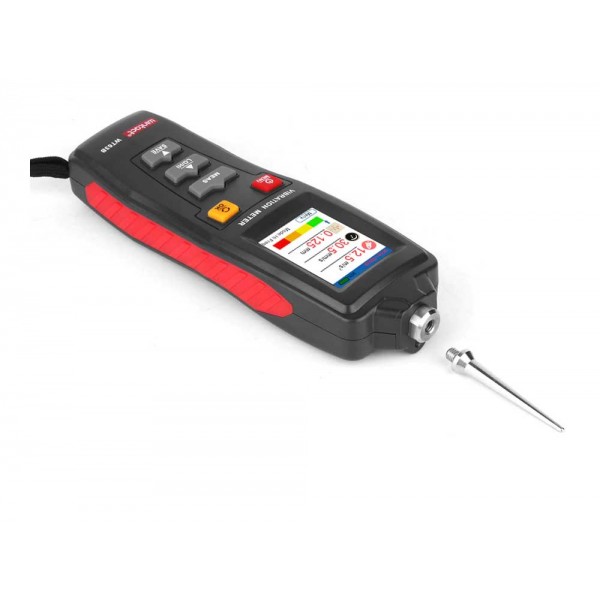

Віброаналізатор WINTACT WT63B — портативний вимірювальний прилад для контролю параметрів механічної вібрації. Модель дає змогу вимірювати віброприскорення, віброшвидкість і вібропереміщення, завдяки чому може використовуватися під час перевірки стану машин, механізмів та іншого обладнання, у якому виникають механічні коливання. Прилад підходить для діагностичних, сервісних і профілактичних вимірювань.

Контроль рівня вібрації допомагає отримати об'єктивні дані про роботу механізму без необхідності оцінювати його стан лише за шумом або суб'єктивними відчуттями. WINTACT WT63B вимірює три основні параметри вібрації та відображає результати на РК-дисплеї. Для роботи в різних умовах передбачені два вимірювальні зонди, а також магнітний зонд.

Основні можливості WINTACT WT63B

Функціональність віброаналізатора орієнтована на практичний контроль механічних коливань. Користувач може вибирати потрібний параметр залежно від завдання та отримувати числовий результат без складної підготовки вимірювальної системи.

• вимірювання віброприскорення;
• вимірювання віброшвидкості;
• вимірювання вібропереміщення;
• робота в різних частотних діапазонах;
• два зонди S і L для різних умов вимірювання;
• магнітний зонд;
• функція утримання максимального значення;
• індикація температури навколишнього середовища;
• вибір одиниць температури °C або °F;
• підсвічування РК-дисплея;
• індикація низького заряду елементів живлення;
• функція автоматичного вимкнення.

Вимірювання віброприскорення

Віброприскорення є одним із параметрів, що характеризують механічні коливання. WINTACT WT63B вимірює його в діапазоні від 0,1 до 199,9 м/с². Для вимірювання прискорення передбачено два частотні режими: низькочастотний LO та високочастотний HI.

У режимі LO частотний діапазон становить 20 Гц – 1 кГц, а в режимі HI — 1 кГц – 15 кГц. Можливість вибору частотного діапазону дає змогу адаптувати вимірювання до характеру досліджуваних коливань і типу обладнання.

Контроль віброшвидкості

Другий доступний параметр — віброшвидкість. Діапазон вимірювання WINTACT WT63B становить 0,1–199,9 мм/с. Вимірювання виконується в частотному діапазоні 20 Гц – 1 кГц.

Контроль віброшвидкості зручний для регулярних перевірок обладнання, коли необхідно порівнювати рівень механічних коливань у різні моменти часу. Отримане числове значення можна використовувати для оцінювання поточного стану механізму та спостереження за зміною його вібраційних параметрів.

Вимірювання вібропереміщення

WINTACT WT63B також вимірює вібропереміщення в діапазоні 0,001–1,999 мм (P-P). Частотний діапазон для цього режиму становить 20 Гц – 1 кГц.

Наявність трьох режимів — прискорення, швидкості та переміщення — робить прилад більш універсальним порівняно з пристроями, розрахованими лише на один параметр. Користувач може вибрати саме той показник, який потрібний для конкретного діагностичного або контрольного завдання.

Частотні діапазони вимірювання

Параметри вібрації залежать не лише від амплітуди коливань, а й від їхньої частоти. Тому для різних режимів WINTACT WT63B передбачені відповідні робочі частотні діапазони.

• віброприскорення, LO: 20 Гц – 1 кГц;
• віброприскорення, HI: 1 кГц – 15 кГц;
• віброшвидкість: 20 Гц – 1 кГц;
• вібропереміщення: 20 Гц – 1 кГц.

Розширений до 15 кГц діапазон у режимі вимірювання прискорення дає можливість працювати не тільки з низькочастотними, а й із більш високочастотними механічними коливаннями.

Точність вимірювань

Для WINTACT WT63B заявлена точність вимірювання ±5%. Такий параметр дозволяє використовувати прилад для технічного контролю та порівняльних вимірювань параметрів вібрації машин і механізмів.

Особливо корисним є періодичне проведення вимірювань в однаковій точці та за однакових умов. Це дозволяє порівнювати отримані значення та бачити, як змінюється рівень вібрації обладнання в процесі експлуатації.

Два вимірювальні зонди

Віброаналізатор комплектується двома зондами — S і L. Використання зондів різної конфігурації дозволяє адаптувати прилад до різних умов проведення вимірювань. Один варіант може бути зручнішим для доступних поверхонь, інший — для точок, до яких складніше дістатися безпосередньо корпусом приладу.

Правильне встановлення датчика має важливе значення для отримання стабільного результату. Під час повторних контрольних вимірювань бажано використовувати однакову точку встановлення та однакове положення зонда відносно поверхні.

Магнітний зонд для зручного встановлення

Для ситуацій, коли утримувати датчик вручну незручно, у WINTACT WT63B передбачено магнітний зонд. Він спрощує встановлення на відповідній металевій поверхні та допомагає зафіксувати датчик у вибраній точці під час проведення вимірювання.

Такий спосіб особливо зручний, коли необхідно зменшити вплив руху руки оператора та стабільно розмістити датчик на контрольованій поверхні.

РК-дисплей із підсвічуванням

Результати вимірювання відображаються на РК-дисплеї. Для роботи за недостатнього освітлення передбачене підсвічування екрана. Це полегшує зчитування показань у виробничих приміщеннях, біля обладнання або в інших місцях, де рівень освітленості може бути недостатнім.

Дисплей дає змогу безпосередньо контролювати результат вимірювання під час роботи з приладом. Інтервал оновлення відображуваних даних становить приблизно 1 секунду.

Утримання максимального значення

Функція утримання максимального значення корисна у випадках, коли рівень коливань змінюється під час вимірювання. Прилад дозволяє зафіксувати максимальний отриманий показник, щоб користувач міг проаналізувати його після вимірювання, не намагаючись постійно стежити за швидкою зміною цифр на дисплеї.

Це спрощує контроль обладнання з нестабільним або змінним характером вібрації та робить роботу з портативним вимірювачем зручнішою.

Вимірювання температури навколишнього середовища

Крім параметрів вібрації, WINTACT WT63B відображає температуру навколишнього середовища. Користувач може вибрати шкалу Цельсія або Фаренгейта — °C чи °F.

Температурна індикація є додатковою функцією приладу та дає змогу бачити поточні температурні умови безпосередньо під час проведення вібраційних вимірювань.

Автоматичне вимкнення та контроль живлення

Віброаналізатор має функцію автоматичного вимкнення живлення. Вона допомагає зменшити непотрібне споживання заряду, якщо прилад залишився увімкненим після завершення роботи.

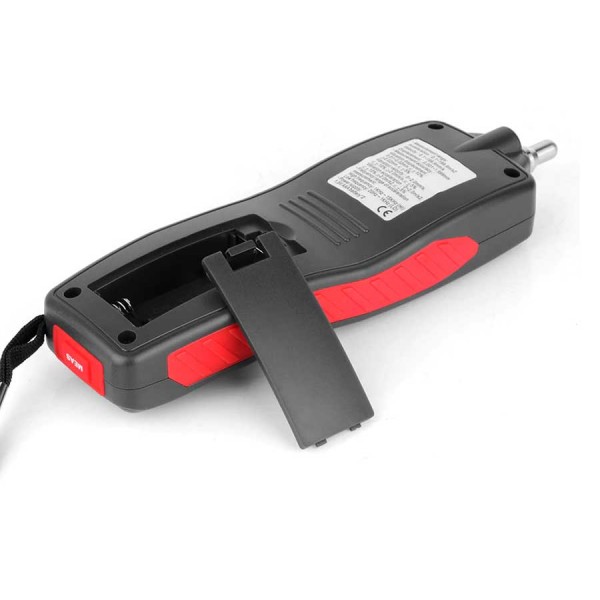

Також передбачена індикація низького заряду батареї. Користувач може своєчасно побачити, що елементи живлення потребують заміни, та уникнути ситуації, коли прилад вимкнеться безпосередньо під час проведення контролю.

Умови експлуатації WINTACT WT63B

Прилад розрахований на експлуатацію за температури навколишнього середовища від 0 до +40 °C. Допустимий діапазон відносної вологості під час роботи становить 30–90%.

Дотримання встановлених виробником умов експлуатації важливе як для коректної роботи електроніки, так і для отримання стабільних результатів вимірювання.

Для яких завдань можна використовувати віброаналізатор

WINTACT WT63B орієнтований на контроль механічної вібрації та може бути корисним під час обслуговування обладнання, де необхідно вимірювати прискорення, швидкість або переміщення механічних коливань. Прилад може застосовуватися для регулярних перевірок, порівняння результатів і контролю зміни вібраційних параметрів у процесі експлуатації.

Такий формат вимірювань актуальний для фахівців із технічного обслуговування, ремонтного персоналу, сервісних служб та інших користувачів, яким необхідний портативний прилад для оперативного контролю вібрації машин і механізмів.

Особливо корисним може бути створення власної системи контрольних точок: вимірювання регулярно виконуються в однакових місцях, а отримані значення порівнюються між собою. Це дозволяє не лише бачити поточний рівень коливань, а й відстежувати його зміну.

Основні технічні характеристики WINTACT WT63B

• Модель: WINTACT WT63B;
• вимірювані параметри: віброприскорення, віброшвидкість, вібропереміщення;
• діапазон віброприскорення: 0,1–199,9 м/с²;
• діапазон віброшвидкості: 0,1–199,9 мм/с;
• діапазон вібропереміщення: 0,001–1,999 мм (P-P);
• точність: ±5%;
• частотний діапазон віброприскорення LO: 20 Гц – 1 кГц;
• частотний діапазон віброприскорення HI: 1 кГц – 15 кГц;
• частотний діапазон віброшвидкості: 20 Гц – 1 кГц;
• частотний діапазон вібропереміщення: 20 Гц – 1 кГц;
• робоча температура: 0…+40 °C;
• робоча відносна вологість: 30–90%;
• дисплей: РК;
• підсвічування дисплея: є;
• зонди: S і L;
• магнітний зонд: є;
• утримання максимального значення: є;
• індикація температури навколишнього середовища: є;
• вибір °C/°F: є;
• індикація низького заряду: є;
• автоматичне вимкнення: є;
• інтервал оновлення показань: 1 с.

Практичне використання приладу

Перед вимірюванням потрібно вибрати необхідний параметр і відповідний режим роботи, після чого встановити датчик у контрольній точці обладнання. Для отримання порівнюваних результатів важливо під час повторних перевірок дотримуватися однакових умов встановлення датчика.

Якщо проводиться регулярний контроль одного й того самого механізму, доцільно використовувати постійні контрольні точки. Тоді зміна показань віброприскорення, віброшвидкості або вібропереміщення буде більш наочною, оскільки результати отримуватимуться за схожих умов.

Для доступних поверхонь можна використовувати відповідний контактний зонд, а коли потрібно зручніше зафіксувати датчик на металевій поверхні — магнітний зонд. Наявність декількох способів контакту спрощує адаптацію WT63B до різного обладнання.

Комплектація WINTACT WT63B

• віброметр WINTACT WT63B — 1 шт.;
• зонд/датчик — 2 шт.;
• інструкція з експлуатації — 1 шт.

Чому варто використовувати портативний віброаналізатор

Портативний формат дозволяє проводити вимірювання без стаціонарного встановлення обладнання. WINTACT WT63B поєднує вимірювання трьох параметрів вібрації в одному приладі, тому оператору не потрібно використовувати окремі пристрої для контролю прискорення, швидкості та переміщення.

Додаткові функції — підсвічування дисплея, утримання максимального значення, контроль заряду та автоматичне вимкнення — спрощують щоденну роботу. Наявність двох зондів і магнітного способу встановлення допомагає виконувати вимірювання в різних умовах.

Віброаналізатор WINTACT WT63B для технічного контролю

WINTACT WT63B — функціональний портативний віброметр для вимірювання віброприскорення, віброшвидкості та вібропереміщення. Прилад охоплює частотний діапазон до 15 кГц у режимі вимірювання прискорення, має РК-дисплей із підсвічуванням, функцію утримання максимального значення, два вимірювальні зонди та магнітний зонд.

Модель підійде для користувачів, яким необхідно регулярно контролювати параметри механічної вібрації та отримувати числові результати без використання громіздкої стаціонарної вимірювальної системи. Завдяки портативному виконанню WT63B зручно використовувати безпосередньо біля обладнання під час діагностики, технічного обслуговування та періодичних перевірок.
