Інфрачервоний вимірювач натягу ременя BTT-2880RS

Інфрачервоний вимірювач натягу ременя BTT-2880RS призначений для швидкого контролю натягу ременів двигунів та інших машин із ремінним приводом. Прилад визначає власну частоту коливань ременя за допомогою оптичного датчика, після чого розраховує значення натягу з урахуванням введених параметрів ременя. Такий спосіб вимірювання дає змогу виконувати перевірку без використання традиційного механічного датчика, що особливо зручно під час роботи з приводами, доступ до яких обмежений конструкцією обладнання.

BTT-2880RS використовує лазерний датчик для прямого вимірювання. Оператору не потрібно механічно навантажувати ремінь вимірювальним елементом: прилад реєструє його коливання оптичним способом. Для виконання розрахунку враховуються власна частота вібрації, введена маса ременя та довжина його вільної ділянки. Результат відображається безпосередньо на дисплеї вимірювача.

Однією з особливостей моделі є можливість роботи як із вбудованим, так і з виносним датчиком. Невеликі розміри окремого датчика полегшують проведення вимірювань у вузькому просторі, де використання основного блока біля ременя може бути незручним. Це розширює можливості приладу під час технічного обслуговування механізмів із щільним компонуванням вузлів.

Для чого потрібен вимірювач натягу ременя

Натяг є одним із параметрів, які контролюють під час налаштування та обслуговування ремінної передачі. Візуальної оцінки положення ременя недостатньо для отримання числового результату, тому для перевірки застосовують спеціалізовані вимірювальні прилади. BTT-2880RS дозволяє визначити натяг за частотою коливань ременя та отримати результат у вибраній системі одиниць.

Прилад може використовуватися для перевірки ременів двигунів та інших машин, де необхідно контролювати параметри ремінної передачі. Він підходить для діагностичних і сервісних робіт, налаштування обладнання після встановлення або обслуговування ременя, а також для періодичного контролю його стану за параметром натягу. Конкретне допустиме значення натягу при цьому визначається вимогами до відповідного механізму або ременя.

Оптичний принцип вимірювання

Принцип роботи BTT-2880RS базується на вимірюванні власної частоти вібрації ременя. Лазерний датчик випромінює та приймає сигнал, завдяки чому прилад визначає частоту коливань. Після цього електронний блок використовує отриману частоту разом із попередньо введеними значеннями маси ременя та довжини його вільної ділянки для обчислення натягу.

Такий принцип відрізняється від механічних способів контролю, за яких для визначення параметра необхідно фізично впливати вимірювальним елементом на ремінь. У BTT-2880RS основним вимірювальним параметром є частота коливань. Робочий діапазон частот становить від 10 до 800 Гц, а відстань оптичного шляху під час вимірювання може бути від 3 до 20 мм.

Щоб розрахунок відповідав конкретному ременю, оператор вводить необхідні вихідні параметри. Максимальна довжина ременя, яку можна ввести в прилад, становить 99,99 м. У технічних характеристиках також зазначено максимальне вхідне значення 9,999 кг/м. Після введення даних і реєстрації частоти коливань прилад виконує розрахунок та відображає отриманий результат.

Вбудований і виносний датчики

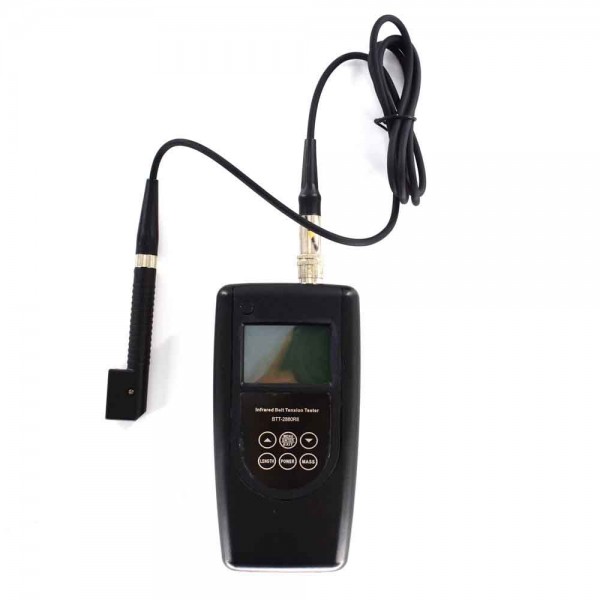

BTT-2880RS підтримує два варіанти проведення вимірювань: за допомогою вбудованого датчика або окремого виносного датчика. Така конструкція дозволяє вибирати спосіб роботи відповідно до розташування ременя та доступного простору біля механізму.

Вбудований датчик зручний у ситуаціях, коли до контрольованої ділянки ременя є достатній доступ і основний блок можна правильно розмістити відносно об'єкта вимірювання. Якщо ремінь знаходиться всередині механізму або навколо нього недостатньо вільного простору, можна скористатися компактним виносним датчиком. Його розміри становлять 124 × 21 × 12 мм, що спрощує позиціонування в обмеженому просторі.

Відстань оптичного шляху під час вимірювання становить 3–20 мм. Цей параметр необхідно враховувати при розташуванні датчика відносно ременя. У характеристиках також зазначена глибина роздільного датчика близько 66 мм.

Метричні та британські одиниці вимірювання

Для зручності роботи з технічною документацією різних стандартів BTT-2880RS підтримує метричні та британські одиниці. У метричній системі використовуються метри, кілограми на метр і ньютони. У британській системі доступні дюйми, фунти на фут і фунт-сила.

Можливість вибору системи одиниць спрощує використання приладу в ситуаціях, коли параметри ременя або технічні дані обладнання наведені не в метричній системі. Оператор може працювати з відповідними одиницями без необхідності щоразу виконувати ручне перерахування вихідних значень.

Основні особливості BTT-2880RS

• оптичне вимірювання натягу ременя за частотою його коливань;
• використання лазерного датчика замість механічного способу вимірювання;
• можливість роботи з вбудованим або виносним датчиком;
• компактний виносний датчик для роботи в обмеженому просторі;
• діапазон вимірювання частоти від 10 до 800 Гц;
• підтримка метричних і британських одиниць;
• розрахунок натягу з урахуванням введених параметрів ременя;
• функція автоматичного вимкнення живлення;
• портативне живлення від чотирьох батарей AAA 1,5 В;
• невелика маса основного комплекту — 180 г без батарей.

Точність і робочі параметри

Для BTT-2880RS заявлена похибка цифрової вибірки менше 1%. Похибка відображення частоти становить ±1 Гц, а загальна похибка — менше 5%. Ці параметри важливо враховувати при оцінюванні результатів і порівнянні отриманого значення з нормативами або рекомендаціями для конкретної ремінної передачі.

Робочий температурний діапазон приладу становить від +10 до +50 °C. Допустимий температурний діапазон під час транспортування ширший — від -5 до +70 °C. Дотримання зазначених умов допомагає використовувати та перевозити вимірювач у межах температур, передбачених його технічними характеристиками.

Технічні характеристики BTT-2880RS

Зручність під час сервісних робіт

Основний блок BTT-2880RS має розміри 178 × 72 × 34 мм, а його маса без батарей становить 180 г. Такі параметри дозволяють використовувати вимірювач як портативний діагностичний прилад. Живлення здійснюється від чотирьох стандартних батарей AAA по 1,5 В, тому для роботи не потрібне стаціонарне мережеве живлення.

Функція автоматичного вимкнення допомагає уникати зайвого розряджання батарей, якщо після проведення вимірювання прилад залишили увімкненим. У комплекті передбачений футляр для перенесення B04, у якому вимірювач та його датчик можна зберігати й перевозити разом.

Під час вибору способу вимірювання оператор може використовувати основний блок із вбудованим датчиком або підключити виносний датчик. Це особливо корисно, коли конструкція механізму не дозволяє зручно розмістити корпус приладу поблизу контрольованого ременя. Компактний датчик можна позиціонувати окремо, дотримуючись передбаченої відстані оптичного шляху.

Як відбувається вимірювання натягу

Для розрахунку BTT-2880RS використовує параметри конкретного ременя та частоту його коливань. Перед вимірюванням у прилад вводяться відповідні значення маси ременя та довжини його вільної ділянки. Потім датчик розташовують біля ременя в межах передбаченої оптичної відстані.

Під час коливання ременя датчик реєструє його власну частоту. Електронна частина вимірювача обробляє отримані дані та на їх основі визначає значення натягу. Таким чином, оператор отримує числовий результат замість суб'єктивної оцінки натягнення ременя вручну.

Під час повторних перевірок важливо використовувати однакові вихідні параметри ременя та правильно позиціонувати датчик. Це дозволяє коректно порівнювати результати вимірювань під час регулювання або періодичного технічного обслуговування обладнання.

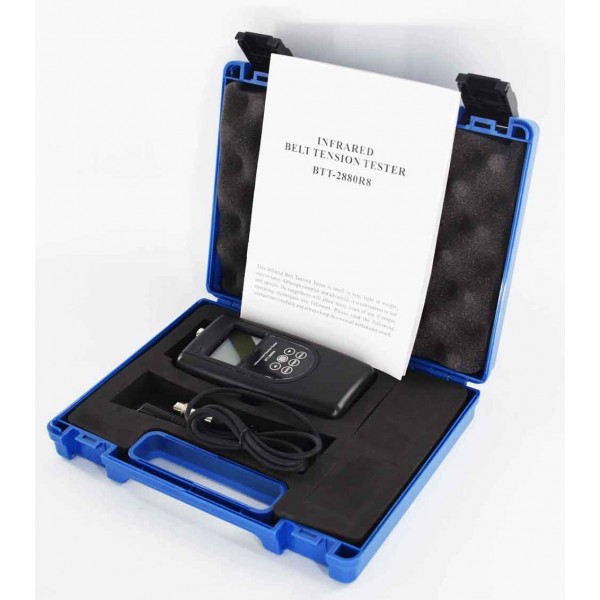

Комплект постачання

• основний блок BTT-2880RS — 1 шт.;
• виносний датчик — 1 шт.;
• футляр для перенесення B04 — 1 шт.;
• керівництво з експлуатації — 1 шт.

Кому підійде BTT-2880RS

Вимірювач натягу ременя BTT-2880RS орієнтований на завдання, де потрібно не просто візуально перевірити ремінну передачу, а отримати виміряне значення натягу. Прилад може застосовуватися під час обслуговування двигунів та інших машин із ремінними передачами, якщо їхні параметри дозволяють використовувати передбачений моделлю діапазон частот і вхідних значень.

Поєднання оптичного принципу вимірювання, вбудованого та виносного датчиків, підтримки двох систем одиниць і портативного живлення робить BTT-2880RS зручним інструментом для діагностики та налаштування ремінних приводів. Особливо корисною є можливість використовувати окремий датчик у місцях з обмеженим доступом до ременя.

Якщо необхідно купити інфрачервоний вимірювач натягу ременя для контролю ремінних передач, BTT-2880RS дозволяє виконувати вимірювання за частотою коливань і отримувати результат з урахуванням параметрів конкретного ременя. Модель поєднує оптичний спосіб контролю, компактне виконання та набір функцій, необхідних для практичної роботи з ремінними приводами.
