Калібратор віброметрів VMC-606

Калібратор віброметрів VMC-606 — портативний прилад, призначений для калібрування віброметрів і вібродатчиків безпосередньо на місці їх встановлення. Такий формат особливо зручний у випадках, коли вимірювальне обладнання використовується на підприємстві, у сервісній службі, лабораторії або під час технічного обслуговування машин і механізмів, а перевірку потрібно виконати без складного демонтажу вимірювальної системи. VMC-606 дає можливість сформувати стабільний вібраційний вплив із заданими параметрами та проконтролювати показання підключеного віброметра або датчика.

Прилад працює на фіксованій частоті 159,2 Гц із допустимим відхиленням ±0,5 %. Для калібрування доступні три основні параметри вібрації: прискорення, швидкість і переміщення. Калібрувальне значення прискорення становить 14,14 м/с² у піковому значенні з похибкою ±3 %, швидкості — 10 мм/с RMS з похибкою ±3 %, а переміщення — 28 мкм у форматі «пік-пік» з похибкою ±4 %. Завдяки цьому VMC-606 можна застосовувати для перевірки вимірювальних приладів, які відображають різні параметри механічної вібрації.

Призначення калібратора VMC-606

Основне призначення VMC-606 — калібрування віброметрів і вібраційних датчиків. Під час експлуатації вимірювальне обладнання використовується в різних умовах, тому для контролю його показань важливо мати джерело вібрації з відомими параметрами. Калібратор створює контрольний вібраційний вплив, з яким можна порівняти показання приладу або датчика. Це допомагає оцінити коректність роботи вимірювального каналу перед проведенням діагностики обладнання або під час періодичного контролю.

Портативне виконання VMC-606 дозволяє використовувати його не лише в стаціонарних умовах. Прилад підходить для виїзних робіт і перевірки вібровимірювального обладнання безпосередньо там, де воно використовується. Це актуально для технічних спеціалістів, які працюють із обладнанням, стан якого контролюється за параметрами механічної вібрації. Сам калібратор не виконує діагностику машин, а використовується як допоміжний засіб для перевірки віброметрів і вібродатчиків.

Калібрування прискорення, швидкості та переміщення

VMC-606 підтримує калібрування за трьома параметрами, які застосовуються під час вимірювання механічної вібрації. Для прискорення передбачено значення 14,14 м/с² у піковому режимі. Допустиме відхилення для цього параметра становить ±3 %. Такий режим використовується для контролю приладів і датчиків, що вимірюють або відображають вібраційне прискорення.

Для вібраційної швидкості калібратор формує значення 10 мм/с RMS. RMS означає середньоквадратичне значення, тому під час перевірки важливо порівнювати показання саме в тому форматі, який відповідає заявленому режиму калібратора. Похибка калібрування швидкості становить ±3 %. Третій параметр — переміщення 28 мкм «пік-пік». Для нього заявлена похибка ±4 %. Чітке зазначення формату кожного параметра дає змогу правильно зіставляти контрольний вібраційний вплив із показаннями приладу, що перевіряється.

Усі три калібрувальні параметри формуються на частоті 159,2 Гц ±0,5 %. Фіксована робоча частота спрощує процедуру перевірки, оскільки користувач має наперед відоме значення частоти та відповідний рівень вібрації. При цьому слід враховувати технічні параметри конкретного віброметра або датчика та дотримуватися вимог його інструкції під час калібрування.

Параметри вібраційного сигналу

Для калібратора VMC-606 зазначений рівень спотворень менше 3 %. Поперечний вихід становить менше 5 %. Ці характеристики важливі для оцінювання параметрів створюваного механічного коливання під час перевірки вібровимірювального обладнання. Основний вібраційний вплив формується відповідно до заданих характеристик приладу, тоді як рівень небажаних складових обмежений зазначеними значеннями.

Максимальне допустиме навантаження становить 150 г. Цей параметр необхідно враховувати перед встановленням вібродатчика або іншого вимірювального елемента на калібратор. Маса встановленого обладнання не повинна перевищувати значення, передбачене технічними характеристиками VMC-606.

Швидка підготовка до роботи

Час підготовки VMC-606 до роботи становить менше 3 секунд. Це зручно для регулярних перевірок, коли потрібно швидко підготувати калібратор і перейти до контролю віброметра або вібродатчика. Невеликий час підготовки корисний як під час одиничної перевірки, так і при послідовній роботі з вимірювальним обладнанням.

Під час перевірки необхідно враховувати спосіб встановлення датчика, його масу та вимоги виробника конкретного вібровимірювального обладнання. VMC-606 формує задані параметри вібрації, після чого показання приладу, що перевіряється, можна порівняти з відомими калібрувальними значеннями. Це дозволяє використовувати калібратор для періодичного контролю віброметрів і вібродатчиків.

Портативний формат і живлення

Корпус VMC-606 має розміри 56 × 200 мм, а маса приладу разом із батареями становить 960 г. Портативне виконання дозволяє переносити калібратор між робочими ділянками, брати його на виїзні роботи та зберігати разом з іншим вимірювальним обладнанням. У комплект входить захисний кейс, призначений для перенесення та зберігання приладу.

Живлення калібратора здійснюється від батарей типу AA з напругою 1,5 В. Автономне живлення дозволяє використовувати VMC-606 без підключення до стаціонарної електромережі. Кількість батарей у вихідних характеристиках товару не зазначена, тому під час підготовки приладу до експлуатації слід орієнтуватися на інструкцію виробника.

Умови експлуатації

Робочий температурний діапазон калібратора VMC-606 становить від −10 до +40 °C. Це дає змогу використовувати прилад у різних умовах у межах зазначеного температурного діапазону. Для збереження заявлених характеристик важливо дотримуватися встановлених умов експлуатації та не використовувати калібратор за температур, що виходять за вказані межі.

Що врахувати під час перевірки

Під час використання VMC-606 важливо порівнювати показання віброметра саме з тим калібрувальним параметром, який відповідає його режиму вимірювання. Для швидкості це 10 мм/с RMS, для прискорення — 14,14 м/с² у піковому значенні, для переміщення — 28 мкм «пік-пік». Різні форми представлення параметрів вібрації не слід змішувати під час оцінювання результатів перевірки.

Також необхідно враховувати максимально допустиме навантаження 150 г. Маса встановленого датчика або іншого елемента, що перевіряється, не повинна перевищувати зазначене значення. Для конкретного віброметра або вібродатчика слід дотримуватися способу встановлення та інших вимог, передбачених його технічною документацією.

Технічні характеристики VMC-606

• Призначення: калібрування віброметрів і вібродатчиків.
• Робоча частота: 159,2 Гц ±0,5 %.
• Калібрування прискорення: 14,14 м/с², пік, ±3 %.
• Калібрування швидкості: 10 мм/с RMS, ±3 %.
• Калібрування переміщення: 28 мкм, пік-пік, ±4 %.
• Поперечний вихід: менше 5 %.
• Спотворення: менше 3 %.
• Максимальне навантаження: 150 г.
• Час підготовки: менше 3 секунд.
• Робоча температура: від −10 до +40 °C.
• Живлення: батареї типу AA, 1,5 В.
• Розміри: 56 × 200 мм.
• Маса з батареями: 960 г.

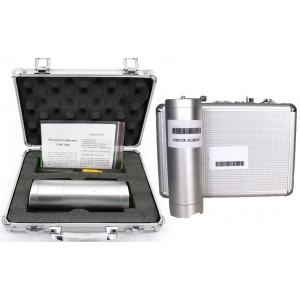

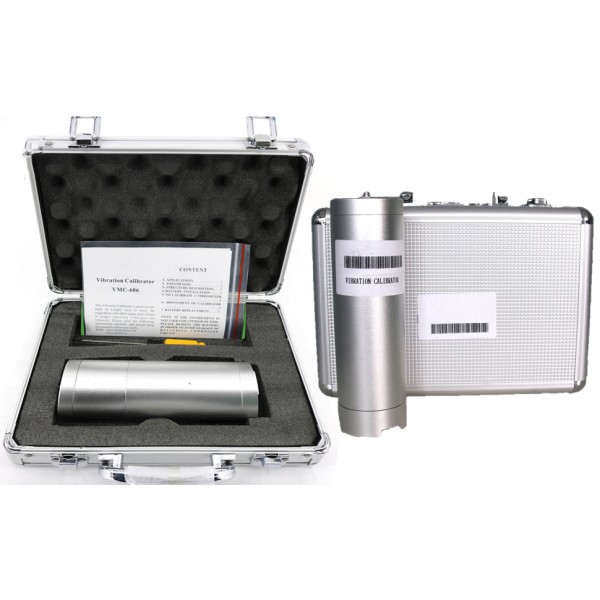

Комплектація VMC-606

• калібратор віброметрів VMC-606 — 1 шт.;
• кейс для захисту та перенесення — 1 шт.;
• інструкція з експлуатації — 1 шт.;
• викрутка — 1 шт.

Використання калібратора віброметрів

VMC-606 доцільно застосовувати там, де необхідно контролювати роботу віброметрів або вібраційних датчиків. Прилад може бути корисним під час технічного обслуговування вимірювального обладнання, проведення періодичних перевірок або підготовки віброметра до подальших вимірювань. Портативне виконання дає можливість виконувати таку перевірку безпосередньо на місці використання вимірювальної техніки.

Наявність трьох калібрувальних величин дозволяє працювати з обладнанням, яке вимірює прискорення, швидкість або переміщення. При цьому конкретна можливість встановлення певного датчика залежить від його конструкції, маси та вимог виробника. Максимальне навантаження для VMC-606 становить 150 г, тому цей параметр необхідно перевіряти до початку роботи.

Калібратор VMC-606 для контролю вібровимірювальної техніки

VMC-606 поєднує портативне виконання, швидку підготовку до роботи та три основні калібрувальні величини. Робоча частота 159,2 Гц, калібрування прискорення 14,14 м/с², швидкості 10 мм/с RMS і переміщення 28 мкм «пік-пік» дозволяють контролювати відповідні режими вібровимірювального обладнання. Максимальне навантаження становить 150 г, а робочий температурний діапазон — від −10 до +40 °C.

Важливо враховувати, що VMC-606 не замінює віброметр і не призначений для безпосередньої діагностики машин та механізмів. Його завдання — забезпечити заданий вібраційний вплив для перевірки віброметра або вібродатчика. Саме тому прилад може використовуватися як спеціалізований засіб контролю вимірювальної техніки.

У комплекті постачається калібратор VMC-606, кейс для захисту та перенесення, інструкція з експлуатації та викрутка. Поєднання автономного живлення, компактного корпусу та відомих калібрувальних значень робить VMC-606 зручним переносним рішенням для перевірки віброметрів і вібраційних датчиків у межах заявлених технічних характеристик.
