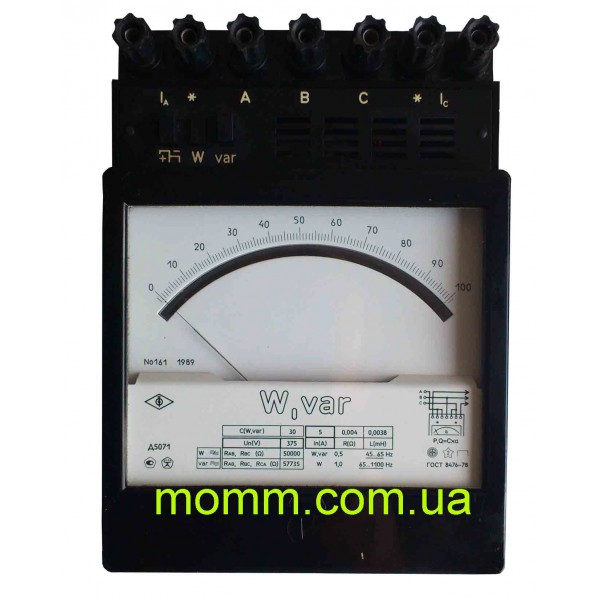

Лабораторний ватварметр Д5071 для вимірювання активної та реактивної потужності

Лабораторний ватварметр Д5071 — електровимірювальний прилад для контролю активної та реактивної потужності в трифазних електричних мережах. Модель розрахована на роботу з трифазними колами, у яких навантаження фаз може бути як рівномірним, так і нерівномірним. Для вимірювання реактивної потужності допускається нерівномірність навантаження за фазами не більше 5 %. Завдяки такому призначенню Д5071 може застосовуватися під час лабораторних вимірювань, перевірки параметрів трифазних кіл та контролю потужності електричного сигналу в межах заявлених характеристик.

Прилад поєднує функції ватметра та варметра. Він дозволяє вимірювати активну потужність, що характеризує фактичну енергію, яка споживається навантаженням, а також реактивну потужність у трифазній мережі за визначених умов симетрії та нерівномірності фаз. Максимальне значення діапазону вимірювання потужності становить 3000 Вт або вар. Номінальний струм Д5071 дорівнює 5 А, а номінальна напруга — 375 В.

Призначення ватварметра Д5071

Основне призначення Д5071 — вимірювання потужності в трифазних мережах змінного струму. Під час контролю активної потужності прилад може працювати як за рівномірного, так і за нерівномірного навантаження фаз. Під час вимірювання реактивної потужності важливо дотримуватися умови щодо нерівномірності фаз: її значення не повинно перевищувати 5 %. Це дозволяє використовувати прилад для вимірювань, де необхідно окремо оцінити активну та реактивну складові потужності.

Д5071 належить до лабораторних вимірювальних приладів і орієнтований на роботу з електричними параметрами трифазних кіл. У практичному використанні ключовими параметрами для вибору цієї моделі є номінальний струм 5 А, номінальна напруга 375 В, верхня межа вимірювання потужності 3000 Вт або вар та заявлений клас точності. Перед підключенням приладу слід переконатися, що параметри досліджуваного кола відповідають його номінальним характеристикам.

Клас точності та частотний діапазон

У нормальному частотному діапазоні від 45 до 65 Гц ватварметр Д5071 має клас точності 0,5. Саме цей режим є основним для вимірювання активної та реактивної потужності відповідно до заявлених характеристик моделі. Клас точності 0,5 дає змогу використовувати прилад у завданнях, де важлива контрольована похибка вимірювання потужності та стабільна робота в стандартному для електромереж частотному діапазоні.

Для вимірювання активної потужності прилад також може працювати на частотах понад 65 Гц. Для розширеного частотного діапазону до 1100 Гц зазначено клас точності 1. Таким чином, під час вибору режиму вимірювання необхідно враховувати не лише вид потужності — активну або реактивну, — а й частоту сигналу, оскільки від частотного діапазону залежить заявлений клас точності приладу.

Основні технічні характеристики Д5071

• Тип приладу: лабораторний ватварметр.
• Модель: Д5071.
• Вимірювані величини: активна та реактивна потужність.
• Тип мережі: трифазна.
• Номінальний струм: 5 А.
• Номінальна напруга: 375 В.
• Діапазон вимірювання потужності: до 3000 Вт або вар.
• Нормальний частотний діапазон: 45–65 Гц.
• Клас точності в діапазоні 45–65 Гц: 0,5.
• Клас точності для активної потужності на частотах понад 65 Гц: 1.
• Розширений частотний діапазон для активної потужності: до 1100 Гц.
• Номінальний коефіцієнт потужності: 1.
• Допустима нерівномірність навантаження фаз під час вимірювання реактивної потужності: не більше 5 %.
• Габаритні розміри: 140 × 195 × 92 мм.
• Маса: 2 кг.

Вимірювання активної потужності

У режимі ватметра Д5071 призначений для вимірювання активної потужності в трифазній мережі. При цьому допускається як рівномірне, так і нерівномірне навантаження фаз. Така особливість важлива для мереж, у яких фактичний розподіл навантаження між фазами не є однаковим. Прилад дає змогу виконувати вимірювання в межах номінального струму 5 А, напруги 375 В та діапазону потужності до 3000 Вт.

У частотному діапазоні 45–65 Гц для вимірювання активної потужності заявлено клас точності 0,5. На частотах понад 65 Гц і до 1100 Гц для активної потужності зазначено клас точності 1. Це необхідно враховувати під час планування вимірювань: якщо частота сигналу виходить за межі нормального діапазону, точнісні характеристики приладу змінюються.

Вимірювання реактивної потужності

У режимі варметра Д5071 використовується для визначення реактивної потужності трифазного електричного кола. Для цього режиму встановлена окрема умова: нерівномірність навантаження за фазами не повинна перевищувати 5 %. Дотримання цієї вимоги є важливим для отримання результатів у межах заявлених характеристик приладу.

Для реактивної потужності основним є частотний діапазон 45–65 Гц, у якому заявлено клас точності 0,5. Верхня межа вимірювання становить до 3000 вар. Таким чином, Д5071 може використовуватися як лабораторний вимірювач реактивної потужності в трифазних мережах, якщо електричні параметри об’єкта та ступінь нерівномірності фаз відповідають допустимим значенням.

Що врахувати під час вибору Д5071

Під час вибору лабораторного ватметра Д5071 насамперед потрібно зіставити характеристики приладу з параметрами електричного кола. Номінальний струм становить 5 А, номінальна напруга — 375 В, а діапазон вимірювання потужності обмежений значенням 3000 Вт або 3000 вар. Якщо ці параметри відповідають умовам вимірювання, модель може використовуватися для контролю потужності в трифазній мережі.

Другий важливий фактор — частота. Для діапазону 45–65 Гц заявлено клас точності 0,5. Для вимірювання активної потужності на вищих частотах до 1100 Гц точність відповідає класу 1. Тому перед роботою варто визначити частоту сигналу та необхідний рівень точності. Для реактивної потужності додатково слід контролювати нерівномірність навантаження фаз, яка не повинна бути більшою за 5 %.

Д5071 — лабораторний вимірювач потужності для трифазних мереж

Ватварметр Д5071 призначений для користувачів, яким необхідно вимірювати активну та реактивну потужність у трифазних колах у межах номінальних характеристик приладу. Модель працює зі струмом 5 А та напругою 375 В, вимірює потужність до 3000 Вт або вар і забезпечує клас точності 0,5 у діапазоні 45–65 Гц. Для активної потужності передбачена робота на частотах до 1100 Гц з класом точності 1.

Під час вимірювання реактивної потужності необхідно враховувати обмеження щодо нерівномірності фаз — не більше 5 %. Габарити приладу становлять 140 × 195 × 92 мм, маса — 2 кг. У пошуку модель також може зустрічатися під назвами Д-5071, Д 5071, вимірювач потужності Д5071 або wattmeter D5071. Для замовлення та підбору приладу важливо орієнтуватися саме на модель Д5071 і перевіряти відповідність її номінальних параметрів умовам майбутніх вимірювань.
