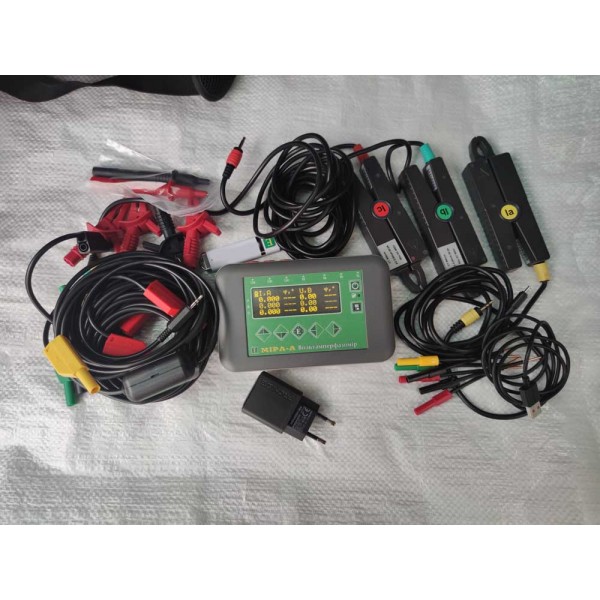

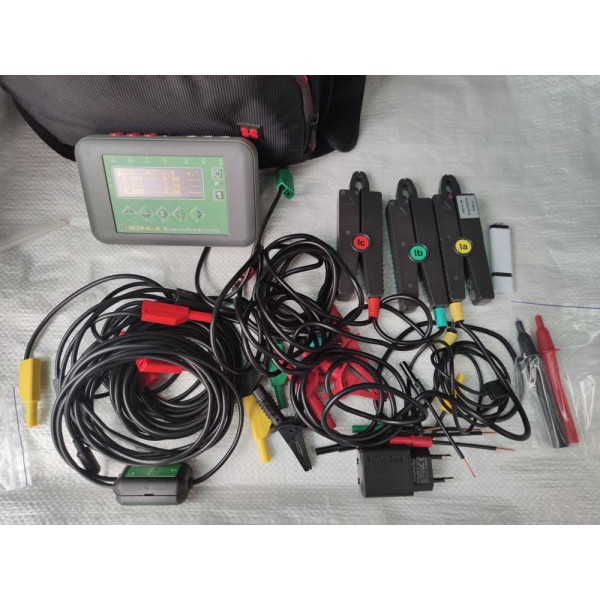

Вольтамперфазометр МЕРА-А з трьома струмовимірювальними кліщами

Вольтамперфазометр МЕРА-А (3 кліщі) — багатофункціональний цифровий вимірювальний прилад, призначений для вимірювання та реєстрації електричних параметрів однофазних і трифазних мереж. Пристрій дає змогу визначати напругу, силу струму, частоту, кути зсуву фаз, активну, реактивну та повну потужність, а також аналізувати співвідношення між електричними величинами.

Прилад використовується під час налагодження та перевірки систем релейного захисту, вторинних кіл вимірювальних трансформаторів струму й напруги, електролічильників та іншого електротехнічного обладнання. Завдяки трьом струмовимірювальним кліщам вимірювання змінного струму виконуються без розриву електричного кола, що спрощує проведення діагностичних і налагоджувальних робіт.

Цифровий вольтамперфазометр МЕРА-А оснащений трьома гальванічно ізольованими входами напруги та трьома вимірювальними входами струму. Вбудований мікропроцесор забезпечує оброблення результатів вимірювань, розрахунок параметрів електричної мережі та відображення отриманої інформації на дисплеї.

Призначення вольтамперфазометра МЕРА-А

Вольтамперфазометр МЕРА-А розроблений для фахівців, які виконують електротехнічні вимірювання, перевіряють параметри електричних мереж і працюють із системами релейного захисту та автоматики. Прилад дозволяє отримувати не лише значення струму й напруги, а й інформацію про фазові співвідношення та параметри потужності.

Основні напрями застосування приладу:

• Налагодження та перевірка електричних кіл релейного захисту.
• Вимірювання параметрів вторинних кіл трансформаторів струму.
• Перевірка вторинних кіл вимірювальних трансформаторів напруги.
• Контроль електричних параметрів у колах лічильників електроенергії.
• Вимірювання фазових кутів між струмами та напругами.
• Аналіз параметрів однофазних і трифазних електричних мереж.
• Визначення активної, реактивної та повної потужності.
• Реєстрація аналогових електричних сигналів для подальшого аналізу.

Поєднання вимірювання електричних величин і вбудованого реєстратора дає змогу використовувати МЕРА-А для комплексної перевірки параметрів електричних кіл. Отримані результати допомагають оцінювати роботу обладнання та аналізувати електричні процеси.

Вимірювання напруги та сили струму

МЕРА-А має три вимірювальні входи напруги Ua, Ub та Uc. Діапазон вимірювання становить від 0 до 600 В, а базова похибка — 0,5%. Гальванічна ізоляція входів дозволяє виконувати вимірювання напруги за допомогою окремих вимірювальних каналів.

Для вимірювання змінного струму передбачено три входи, до яких підключаються струмовимірювальні кліщі. Діапазон вимірювання змінного струму становить від 0 до 36 А, базова похибка — 1,0%. Використання кліщів дає змогу визначати силу струму без безпосереднього розриву провідника.

Прилад вимірює значення напруги та струму на основній частоті 50 Гц, а також їхні середньоквадратичні значення (RMS). Це дозволяє аналізувати електричні параметри з урахуванням різних способів представлення вимірюваного сигналу.

Крім вимірювання змінних величин, МЕРА-А підтримує вимірювання напруги постійного струму. Вимірювання сили постійного струму передбачене як додаткова опція із застосуванням відповідних струмовимірювальних кліщів. Для цього режиму в характеристиках зазначено діапазон до 60 А та базову похибку 3,0%.

Вимірювання кута зсуву фаз

Однією з основних функцій вольтамперфазометра МЕРА-А є визначення фазових кутів між сигналами струму та напруги. Для виконання вимірювання користувач може вибрати базовий вимірювальний канал через меню пристрою. Відносно нього визначається фазовий зсув інших вимірюваних сигналів.

Діапазон вимірювання фазового зсуву становить від -180° до +180°. Для струмів понад 50 мА у характеристиках приладу зазначена похибка ±0,5°, а для струмів менше ніж 50 мА — ±3,5°. Можливість вимірювання фазових кутів за малих значень струму, починаючи від 4 мА, є важливою особливістю цієї моделі.

Визначення фазових співвідношень необхідне під час перевірки вторинних вимірювальних кіл, аналізу підключення трансформаторів струму й напруги та налагодження релейного захисту. Результати вимірювань дозволяють порівнювати фазові кути між вибраними каналами та оцінювати відповідність отриманих значень параметрам електричної схеми.

Вимірювання частоти електричних сигналів

Вольтамперфазометр МЕРА-А має два канали вимірювання частоти. Для кожного з них можна вибрати будь-який доступний вимірювальний вхід струму або напруги. Така організація дозволяє визначати частоту електричних сигналів за вибраними каналами без необхідності використовувати окремий частотомір.

Результати вимірювання частоти доповнюють дані про напругу, силу струму та фазові кути. Це особливо корисно під час комплексної перевірки електричних кіл, коли необхідно отримати кілька взаємопов'язаних параметрів в одному вимірювальному процесі.

Аналіз потужності та параметрів трифазної мережі

На основі виміряних значень струму, напруги та фазового зсуву цифровий вольтамперфазометр МЕРА-А автоматично розраховує додаткові параметри електричної мережі. Це розширює можливості приладу та дозволяє використовувати його не лише для безпосередніх вимірювань, а й для аналізу електричних режимів.

Прилад забезпечує розрахунок і відображення таких параметрів:

• Розрахункові значення лінійних напруг змінного струму.
• Напруги прямої, зворотної та нульової послідовностей.
• Струми прямої, зворотної та нульової послідовностей.
• Активна потужність окремих фаз.
• Реактивна потужність окремих фаз.
• Повна потужність окремих фаз.
• Трифазні значення активної, реактивної та повної потужності.
• Коефіцієнт потужності Cos φ для окремих фаз і трифазної системи.
• Пофазні значення активного та реактивного опору.

Діапазон вимірювання активної потужності становить від 0 до 21600 Вт, реактивної — від 0 до 21600 вар, повної — від 0 до 21600 ВА. Базова похибка вимірювання потужності становить 2,5%.

Визначення складових симетричних послідовностей дозволяє аналізувати параметри трифазної системи. Розрахунок активної, реактивної та повної потужності забезпечує додаткову інформацію про електричні процеси в досліджуваних колах. Завдяки цьому результати вимірювань можна використовувати для оцінювання режимів роботи електрообладнання.

Вбудований реєстратор аналогових сигналів

МЕРА-А оснащений вбудованим реєстратором аналогових сигналів, який дозволяє записувати вимірювані електричні сигнали для подальшого перегляду та аналізу. Ця функція доповнює можливості приладу й дає змогу працювати не тільки з поточними значеннями електричних параметрів, а й зі збереженими результатами реєстрації.

Для підключення до персонального комп'ютера використовується інтерфейс MicroUSB. Через нього можна зчитувати зареєстровані осцилограми. Такий спосіб передавання даних зручний під час документування результатів налагоджувальних робіт і подальшого аналізу виміряних сигналів на комп'ютері.

OLED-дисплей і керування

Вольтамперфазометр обладнаний символьним OLED-дисплеєм із чотирма рядками по 20 символів. Екран використовується для відображення вимірюваних параметрів, результатів розрахунків та інформації, необхідної для налаштування пристрою.

Керування здійснюється за допомогою кнопок, розташованих на корпусі. Через меню можна вибирати параметри вимірювання, налаштовувати необхідні режими роботи та визначати базовий канал для вимірювання фазового зсуву. Поєднання дисплея та кнопкового керування дозволяє працювати з приладом без постійного підключення до комп'ютера.

Автономне живлення та мобільність

Живлення вольтамперфазометра МЕРА-А здійснюється від вбудованого літій-іонного акумулятора (Li-ion). Автономна робота дозволяє використовувати прилад під час виїзних електротехнічних вимірювань і проведення налагоджувальних робіт без постійного підключення до зовнішнього джерела живлення.

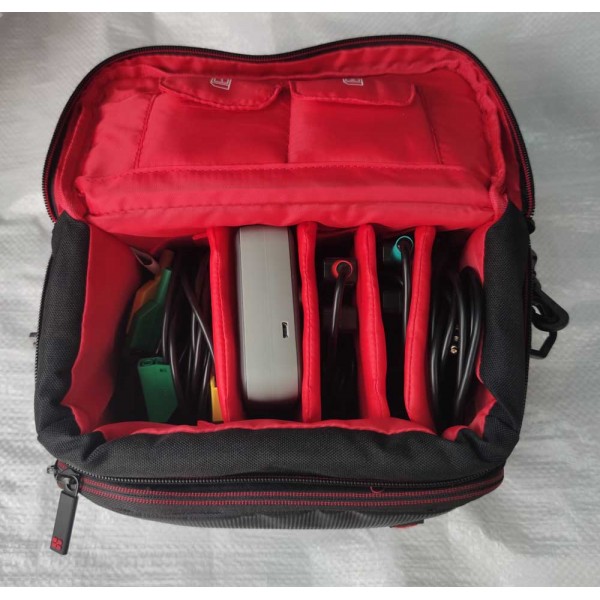

Вимірювальний блок має компактні розміри 15,6 × 10 × 3,6 см і масу 300 г. Невеликі габарити спрощують перенесення та використання приладу. У характеристиках також зазначено кейс розміром 25 × 18 × 10 см, а загальна маса пристрою з аксесуарами становить 2,5 кг.

Основні переваги вольтамперфазометра МЕРА-А

• Три вимірювальні канали струму та напруги. Можливість контролю параметрів трифазних електричних мереж.
• Вимірювання струму без розриву кола. Використання трьох струмовимірювальних кліщів.
• Базова похибка вимірювання напруги 0,5%. Точність, зазначена для вимірювальних входів напруги.
• Вимірювання фазового зсуву. Визначення кутів у діапазоні від -180° до +180°.
• Робота з малими струмами. Вимірювання фазових кутів починаючи від 4 мА.
• Розрахунок потужності. Визначення активної, реактивної та повної потужності.
• Аналіз трифазної системи. Розрахунок складових прямої, зворотної та нульової послідовностей.
• Вбудований реєстратор. Запис електричних сигналів із можливістю зчитування осцилограм.
• MicroUSB. Підключення до персонального комп'ютера.
• Автономне живлення. Робота від вбудованого Li-ion акумулятора.
• Компактний корпус. Невелика маса вимірювального блока.

Технічні характеристики вольтамперфазометра МЕРА-А

На що звернути увагу під час вибору

Перш ніж купити вольтамперфазометр МЕРА-А, варто визначити, які саме параметри електричної мережі потрібно контролювати. Для перевірки трифазних кіл важливими характеристиками є наявність трьох каналів вимірювання напруги, трьох каналів струму та можливість визначення фазових співвідношень між ними.

Якщо основне завдання пов'язане з налагодженням релейного захисту або перевіркою вторинних кіл вимірювальних трансформаторів, необхідно враховувати точність визначення фазових кутів, діапазони вимірювання та можливість роботи з малими струмами. МЕРА-А підтримує вимірювання фазового зсуву за струмів від 4 мА.

Для роботи з постійним струмом слід окремо уточнювати наявність відповідної опції та струмовимірювальних кліщів. Стандартні характеристики вимірювання змінного струму й додаткові можливості вимірювання постійного струму необхідно розглядати окремо.

Вольтамперфазометр МЕРА-А з трьома кліщами поєднує функції вимірювання напруги, струму, частоти, фазового зсуву та параметрів потужності з реєстрацією електричних сигналів. Завдяки цьому прилад може використовуватися для комплексних електротехнічних вимірювань, діагностики та налагодження електричних кіл.
