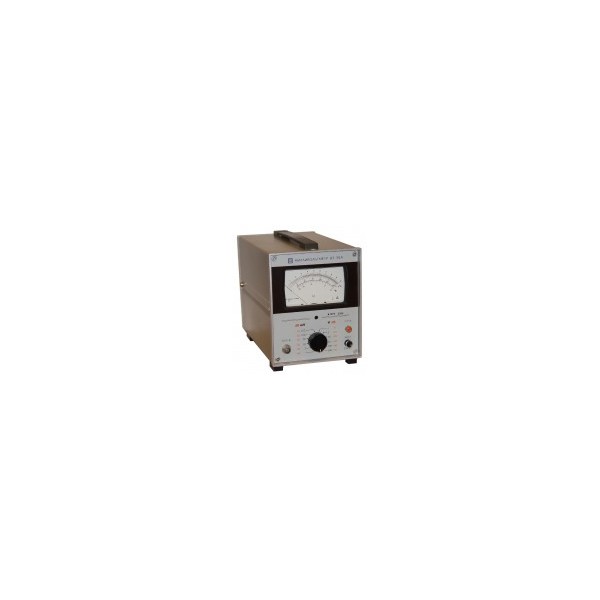

Вольтметр В3-38

Вольтметр В3-38 — вимірювальний прилад для контролю змінної напруги в широкому діапазоні від 100 мкВ до 300 В. Прилад працює в частотному діапазоні від 20 Гц до 5 МГц та дає змогу виконувати вимірювання на декількох послідовних піддіапазонах. В3-38 також може відображати показання в децибелах, що розширює можливості роботи з вимірюваними сигналами. Модель належить до мілівольтметрів змінного струму та розрахована на роботу від мережі 220 В, 50 Гц.

Головна особливість В3-38 — поєднання широкого діапазону вимірюваних напруг із частотним діапазоном до 5 МГц. Нижня межа вимірювання становить 100 мкВ, а верхня — 300 В. Такий діапазон перекривається ступенями 1, 3, 10, 30, 100 і 300 мВ, а також 1, 3, 10, 30, 100 і 300 В. Завдяки цьому користувач може вибрати піддіапазон відповідно до рівня сигналу, що вимірюється.

Призначення мілівольтметра В3-38

Мілівольтметр В3-38 призначений для вимірювання змінної напруги до 300 В у частотному діапазоні до 5 МГц. Прилад охоплює як мікровольтовий і мілівольтовий рівні, так і напругу в десятки та сотні вольт. Це дозволяє використовувати одну модель для вимірювань у різних частинах доступного діапазону без переходу на інший прилад, якщо параметри сигналу відповідають технічним характеристикам В3-38.

Вимірювання організоване за системою послідовних меж. Для малих сигналів передбачені піддіапазони 1, 3, 10, 30, 100 і 300 мВ. Для вищих рівнів напруги використовуються межі 1, 3, 10, 30, 100 і 300 В. Така градація дає можливість підібрати межу вимірювання відповідно до фактичного рівня напруги та отримувати показання в межах шкали вибраного піддіапазону.

Частотний діапазон до 5 МГц

В3-38 працює з сигналами змінної напруги в діапазоні частот від 20 Гц до 5 МГц. Верхня межа 5 МГц є важливою характеристикою цієї моделі та визначає її належність до високочастотних вольтметрів. При виборі режиму вимірювання необхідно враховувати не лише рівень напруги, а й частоту сигналу, оскільки допустима похибка залежить від встановленого піддіапазону та частотної області.

У характеристиках приладу похибка зазначена у відсотках від кінцевого значення встановленого піддіапазону та перебуває в межах 2,5–6 %. Тому під час роботи з В3-38 важливо правильно обирати межу вимірювання і враховувати, що значення похибки може відрізнятися залежно від режиму. Для практичного використання це означає, що характеристики конкретного вимірювання необхідно оцінювати разом: рівень напруги, вибраний піддіапазон і частоту сигналу.

Вимірювання в мілівольтах і вольтах

Діапазон В3-38 починається зі 100 мкВ, тобто 0,1 мВ. Це дає змогу працювати з малими значеннями змінної напруги. Далі використовуються піддіапазони з верхніми межами 1, 3, 10, 30, 100 та 300 мВ. Після мілівольтових меж передбачені діапазони 1, 3, 10, 30, 100 та 300 В. Послідовна структура меж робить характеристики приладу зрозумілими та дозволяє швидко визначити потрібний режим за очікуваною величиною напруги.

Показання В3-38 можуть відображатися не лише у значеннях напруги, а й у децибелах. Така можливість зазначена в характеристиках моделі та може бути корисною під час роботи, коли необхідно оцінювати сигнал у логарифмічному масштабі. Основною функцією приладу при цьому залишається вимірювання змінної напруги в установлених межах.

Вхідні параметри В3-38

Вхідна ємність приладу залежить від вибраного діапазону напруги. Для піддіапазонів 1–300 мВ вона становить 30 пФ, а для піддіапазонів 1–300 В — 15 пФ. Вхідний опір також змінюється залежно від діапазону: 5 МОм для 1–300 мВ і 4 МОм для 1–300 В. Ці параметри необхідно враховувати під час підключення В3-38 до вимірюваного кола.

Різні значення вхідного опору та ємності для мілівольтових і вольтових меж прямо пов’язані з вибраним режимом приладу. Перед вимірюванням доцільно визначити приблизний рівень сигналу, вибрати відповідний піддіапазон і врахувати його вхідні характеристики. Це особливо важливо, коли параметри джерела сигналу можуть взаємодіяти з входом вимірювального приладу.

Технічні характеристики вольтметра В3-38

Живлення, робоча температура та габарити

Вольтметр В3-38 живиться від мережі 220 В із частотою 50 Гц. Споживана потужність становить 10 В·А. Робочий температурний діапазон, зазначений для цієї моделі, — від 10 до 35 °C. Під час експлуатації ці параметри слід враховувати разом з електричними характеристиками приладу.

Габаритні розміри В3-38 становлять 150×205×300 мм, маса — 5 кг. Це стаціонарний за форматом вимірювальний прилад із мережевим живленням. Перед розміщенням на робочому місці варто врахувати розміри корпусу, необхідність підключення до мережі 220 В та доступ до органів керування і вимірювального входу.

Особливості вибору піддіапазону

Для отримання коректних показань важливо використовувати піддіапазон, що відповідає очікуваному рівню змінної напруги. В3-38 має дванадцять основних меж: шість у мілівольтовій області та шість у вольтовій. Така структура дозволяє поступово переходити від малих сигналів до значень у сотні вольт, не виходячи за заявлений діапазон приладу.

Якщо рівень сигналу наперед точно не відомий, під час вибору межі слід орієнтуватися на максимально допустиме значення відповідного піддіапазону та не перевищувати заявлені характеристики. Похибка В3-38 нормується від кінцевого значення встановленої межі, тому вибір піддіапазону безпосередньо пов’язаний з оцінкою результату вимірювання.

В3-38 як високочастотний вольтметр

Модель В3-38 представлена в категорії високочастотних вольтметрів. Її ключовий параметр для такого класу обладнання — верхня робоча частота 5 МГц. При цьому прилад зберігає широкий діапазон за напругою: від 100 мкВ до 300 В. Поєднання цих характеристик робить модель універсальною в межах заявлених параметрів для вимірювання змінної напруги різного рівня.

Важливо враховувати, що параметри входу відрізняються для мілівольтової та вольтової областей. Для 1–300 мВ вхідний опір становить 5 МОм, а ємність — 30 пФ. Для 1–300 В відповідні значення становлять 4 МОм і 15 пФ. Ці дані допомагають оцінити умови підключення приладу до джерела сигналу та вибрати відповідний режим.

Модифікації та доступність В3-38

Мілівольтметр В3-38 випускався у значних кількостях у СРСР. У серії існували модифікації В3-38, В3-38А, В3-38Б і В3-38В. Під час пошуку або заміни приладу важливо звертати увагу на точне позначення модифікації, оскільки схожий індекс не означає повної тотожності конкретної версії.

На цей момент В3-38 не випускається та постачається зі складських запасів. Тому фактична наявність конкретного екземпляра може бути обмеженою. Якщо потрібен саме мілівольтметр В3-38, перед замовленням доцільно перевірити актуальну наявність товару.

Що важливо врахувати перед замовленням В3-38

Перед вибором В3-38 варто зіставити параметри вимірюваного сигналу з можливостями приладу. Максимальна вимірювана напруга становить 300 В, мінімальна — 100 мкВ, а робочий частотний діапазон — 20 Гц–5 МГц. Також необхідно врахувати похибку 2,5–6 %, вхідний опір і вхідну ємність відповідного піддіапазону.

Окремо слід врахувати умови експлуатації: живлення 220 В, 50 Гц, споживану потужність 10 В·А та робочу температуру 10…35 °C. Габарити приладу — 150×205×300 мм, маса — 5 кг. Сукупність цих характеристик дає змогу заздалегідь оцінити відповідність В3-38 конкретному вимірювальному завданню та умовам робочого місця.
