USB-осцилограф OWON VDS1022I для ПК

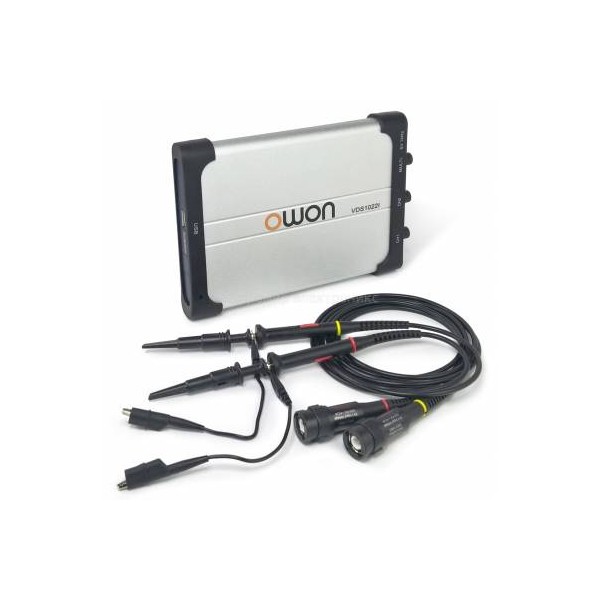

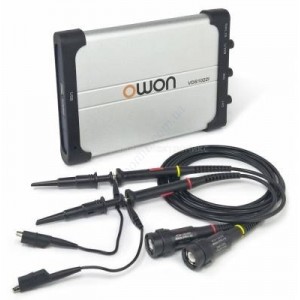

OWON VDS1022I — цифровий USB-осцилограф-приставка для роботи з персональним комп’ютером. Модель має два вимірювальні канали, смугу пропускання до 25 МГц і максимальну частоту дискретизації 100 Мвиб/с у реальному часі. Особливістю версії VDS1022I є гальванічно розв’язаний USB-інтерфейс.

Осцилограф підключається до комп’ютера через USB та працює з програмним забезпеченням для відображення й аналізу сигналів. Пристрій підтримує автоматичні вимірювання, математичні функції, різні режими реєстрації та запуску, а також відображення фігур Ліссажу.

Основні характеристики OWON VDS1022I

USB-осцилограф оснащений двома вимірювальними каналами та входом зовнішньої синхронізації. Смуга пропускання до 25 МГц дає змогу працювати з відповідним діапазоном електричних сигналів, а частота дискретизації до 100 Мвиб/с забезпечує їх оцифрування в реальному часі.

Вертикальна роздільна здатність становить 8 біт. Діапазон вертикальної чутливості — від 5 мВ/поділ. до 5 В/поділ. Горизонтальна розгортка регулюється в межах від 5 нс/поділ. до 100 с/поділ. із послідовністю кроків 1-2-5.

Технічні параметри

• Модель: OWON VDS1022I;
• Тип: цифровий USB-осцилограф-приставка до ПК;
• Кількість каналів: 2 + вхід зовнішньої синхронізації;
• Смуга пропускання: до 25 МГц;
• Максимальна частота дискретизації: 100 Мвиб/с у реальному часі;
• Вертикальна роздільна здатність: 8 біт;
• Вертикальна чутливість: 5 мВ/поділ. – 5 В/поділ.;
• Горизонтальна шкала: 5 нс/поділ. – 100 с/поділ., крок 1-2-5;
• Глибина запису: 5000 Кточок;
• Рівень запуску: ±5 поділок від центра дисплея;
• Інтерфейс: USB 1.1;
• USB-інтерфейс: гальванічно розв’язаний;
• Живлення: через USB;
• Віддалене керування: LAN, опція;
• Розміри: 170 × 120 × 18 мм;
• Маса: близько 260 г.

Режими запуску та реєстрації сигналу

OWON VDS1022I підтримує кілька типів запуску: за імпульсом, фронтом, відеосигналом, швидкістю наростання або спаду, а також почерговий запуск. Доступні автоматичний, очікувальний та одноразовий режими запуску.

Для реєстрації сигналу передбачені режими вибірки, визначення пікових значень та усереднення. Це дозволяє обирати потрібний спосіб отримання даних залежно від характеру досліджуваного сигналу.

Вимірювання та математичні функції

Програмне забезпечення осцилографа підтримує автоматичні вимірювання та математичну обробку сигналів. Також передбачено режим відображення фігур Ліссажу, який дає змогу аналізувати співвідношення сигналів двох каналів.

Оскільки VDS1022I є осцилографом-приставкою, основним засобом відображення сигналів слугує екран комп’ютера. Підключення та живлення виконуються через USB-інтерфейс.

Гальванічно розв’язаний USB-інтерфейс

Ключовою особливістю OWON VDS1022I порівняно з базовою моделлю VDS1022 є USB-ізоляція. Виробник окремо зазначає USB isolation серед характеристик цієї модифікації.

Компактний корпус має розміри 170 × 120 × 18 мм, а маса осцилографа становить близько 260 г. Живлення здійснюється безпосередньо через USB. Також заявлена можливість віддаленого керування через LAN як опція.

Комплектація OWON VDS1022I

• осцилограф-приставка OWON VDS1022I — 1 шт.;
• осцилографічні пробники — 2 шт.;
• викрутка для регулювання пробника — 1 шт.;
• USB-шина — 1 шт.;
• USB-кабель — 1 шт.;
• CD-диск із російськомовним програмним забезпеченням — 1 шт.;
• інструкція з експлуатації VDS1022I російською мовою в електронному або паперовому вигляді.

USB-осцилограф VDS1022I: основні переваги конструкції

Модель поєднує два вимірювальні канали, смугу пропускання 25 МГц, частоту дискретизації 100 Мвиб/с та гальванічно розв’язаний USB-інтерфейс. Програмне керування з ПК забезпечує доступ до автоматичних вимірювань, математичних функцій, різних режимів запуску та реєстрації сигналу.

OWON VDS1022I — компактний цифровий осцилограф для ПК із USB-підключенням, двома каналами та підтримкою основних функцій аналізу осцилографічних сигналів.
