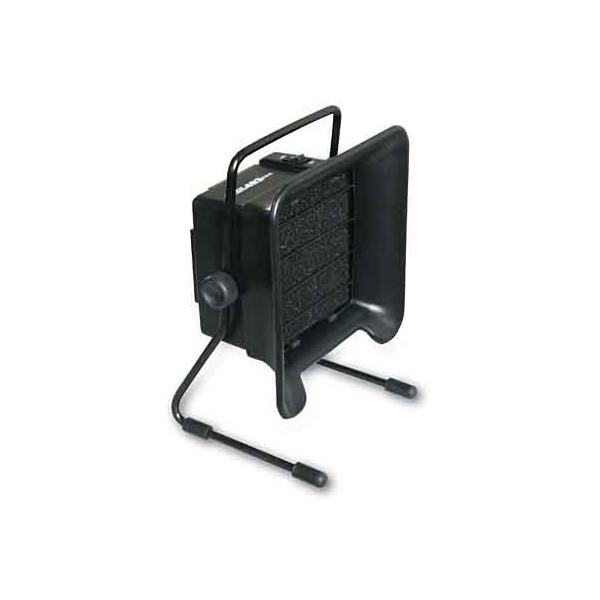

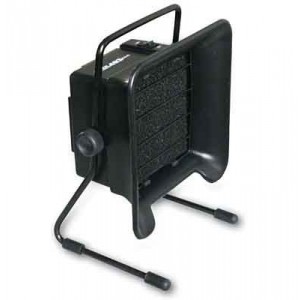

Димовловлювач 493/496 для очищення повітря під час паяння

Димовловлювач 493/496 — настільний очищувач повітря для локального уловлювання диму та парів, які утворюються безпосередньо в зоні паяння. Прилад призначений для організації робочого місця радіомонтажника, майстра сервісного центру, електронщика, лабораторії або виробничої дільниці, де регулярно застосовуються паяльники та паяльні станції.

Під час нагрівання припою, флюсу та інших технологічних матеріалів над робочою поверхнею утворюється дим. Якщо його не відводити, він поширюється навколо оператора, осідає на обладнанні та погіршує умови роботи. Димовловлювач 493/496 створює направлений повітряний потік і пропускає забруднене повітря через фільтрувальний елемент, виконуючи грубе очищення безпосередньо біля місця паяння.

За даними картки товару, димовловлювач застосовується для уловлювання шкідливих димів, що можуть містити пари смол, саліцилової кислоти HOC6H4COOH, фенолу C6H5OH, хлористого водню HCl та інших димів і газів, які виникають у процесі паяння. Виробниче джерело також звертає увагу, що вдихання таких компонентів може викликати головний біль, нудоту, подразнення очей та інший дискомфорт.

Потужність приладу становить 16 Вт. Швидкість проходження повітря — 1,07 м³/хв, рівень шуму — 80 дБ, маса — 1500 г. Для димовловлювача 493 в картці окремо зазначені розміри 16,7 × 10 × 18,2 см та антистатичний захист ESD. Частота заміни фільтра орієнтовно становить 1 раз на місяць і залежить від інтенсивності роботи.

Основні переваги димовловлювача 493/496

• локальне уловлювання диму безпосередньо біля місця паяння;
• призначення для грубого очищення повітря;
• потужність 16 Вт;
• швидкість проходження повітря 1,07 м³/хв;
• рівень шуму 80 дБ;
• маса димовловлювача 1500 г;
• орієнтовна заміна фільтра 1 раз на місяць залежно від інтенсивності роботи;
• для моделі 493 заявлений антистатичний захист ESD;
• для моделі 493 зазначені розміри 16,7 × 10 × 18,2 см;
• зручність для локального робочого місця пайки;
• застосування в сервісних центрах, лабораторіях та електронних майстернях;
• допомагає зменшити поширення паяльного диму навколо оператора.

Технічні характеристики димовловлювача 493/496

Для чого потрібен димовловлювач під час паяння

У процесі ручного паяння припій і флюс нагріваються до високої температури. Над місцем контакту жала з деталлю виникає видимий дим, який швидко піднімається вгору та часто потрапляє безпосередньо в зону дихання оператора. Навіть при короткочасній роботі це неприємно, а при регулярному паянні питання локального відведення диму стає важливою частиною організації робочого місця.

Димовловлювач встановлюють поряд із платою так, щоб потік повітря захоплював дим одразу після його появи. Замість вільного поширення по приміщенню значна частина забрудненого повітря спрямовується до фільтра.

Особливо помітна користь такого рішення під час тривалих робіт: монтажу серії друкованих плат, ремонту блоків живлення, заміни компонентів, пайки проводів, кабелів, роз’ємів, електронних модулів та інших операцій, де флюс нагрівається багато разів протягом робочої зміни.

Грубе очищення повітря

У картці товару прямо зазначено, що 493/496 призначений саме для грубого очищення повітря при паянні. Це важливе формулювання: настільний димовловлювач не слід сприймати як універсальну систему промислової вентиляції або гарантію повного видалення всіх газоподібних речовин із приміщення.

Основне завдання пристрою — локально захопити потік диму поблизу джерела і пропустити його через фільтр. Ефективність практичної роботи залежить від правильного положення димовловлювача, відстані до місця пайки, стану фільтра та зовнішніх повітряних потоків у приміщенні.

Для виробничих процесів із підвищеними вимогами до вентиляції димовловлювач слід використовувати як частину організованої системи безпеки робочого місця, а не як заміну загальнообмінній або витяжній вентиляції, якщо вона необхідна за умовами конкретного технологічного процесу.

Які забруднення утворюються під час пайки

У вихідному описі MOMM зазначено, що дим під час паяння може містити пари смол, саліцилової кислоти HOC6H4COOH, фенолу C6H5OH, хлористого водню HCl та інші дими й гази. Конкретний склад залежить від припою, флюсу, покриття деталей та температури процесу.

Саме тому не варто оцінювати повітря лише за видимістю диму. Частина продуктів нагрівання може мати виражений запах, а інша — бути менш помітною. Локальне уловлювання безпосередньо біля місця появи диму є більш практичним підходом, ніж спроба провітрити робочу зону вже після завершення довгої операції.

Потужність 16 Вт

Електрична потужність димовловлювача 493/496 становить 16 Вт. Це одна з основних технічних характеристик приладу, яку потрібно враховувати при організації робочого місця та підключенні обладнання.

Димовловлювач працює як окремий пристрій поруч із паяльною станцією. Його доцільно вмикати до початку пайки, щоб повітряний потік уже був сформований у момент нагрівання флюсу.

Після завершення операцій прилад можна залишити працювати на короткий час, якщо навколо робочої зони ще присутній залишковий дим, а потім вимкнути та перевірити стан фільтра й корпуса.

Швидкість проходження повітря 1,07 м³/хв

Заявлена швидкість проходження повітря становить 1,07 м³/хв. Саме повітряний потік забезпечує захоплення диму та його спрямування до фільтрувального елемента.

Практична ефективність залежить від розташування приладу. Якщо поставити його занадто далеко, дим може підійматися вгору раніше, ніж потрапить у зону захоплення. Якщо між платою та димовловлювачем знаходяться великі предмети, вони можуть екранувати повітряний потік.

Оптимальне положення потрібно підбирати безпосередньо на робочому столі. Зазвичай дим має відразу помітно відхилятися в бік фільтра після появи над жалом паяльника.

Рівень шуму 80 дБ

Рівень шуму димовловлювача в картці товару зазначений як 80 дБ. Це суттєвий параметр для робочого середовища, особливо якщо обладнання використовується протягом тривалого часу.

Під час організації лабораторії або сервісної майстерні варто враховувати сумарний шум від димовловлювача, паяльного обладнання, систем вентиляції та іншої техніки. Якщо кілька таких робочих місць знаходяться в одному приміщенні, загальний акустичний фон може бути вищим, ніж при використанні одного пристрою.

Значення 80 дБ наведено без зміни відповідно до картки товару й не слід підмінювати суб’єктивними визначеннями на кшталт «тихий» або «майже безшумний».

Маса 1500 г

Маса димовловлювача становить 1500 г. Для настільного обладнання така маса допомагає зберігати стабільне положення на робочій поверхні та водночас дозволяє переносити пристрій між різними робочими місцями.

Під час встановлення бажано вибрати рівну поверхню, де корпус не буде хитатися. Не потрібно ставити димовловлювач на край столу або поруч із предметами, які можуть потрапити в зону повітрозабору.

Розміри моделі 493 — 16,7 × 10 × 18,2 см

Для димовловлювача 493 в описі MOMM наведені розміри 16,7 × 10 × 18,2 см. Саме до моделі 493 віднесено це числове значення, тому його не слід автоматично використовувати як підтверджені габарити 496.

Компактний формат дає змогу розмістити 493 поруч із паяльною станцією, лабораторним блоком живлення, мультиметром та іншими інструментами, не займаючи всю робочу поверхню.

Перед організацією постійного робочого місця доцільно передбачити достатньо простору перед зоною всмоктування, щоб плата, штатив, котушка припою або руки оператора не перекривали основний повітряний потік.

ESD-захист моделі 493

У картці товару окремо зазначено, що димовловлювач 493 має антистатичний захист, позначений приставкою ESD. Це особливо важливо для робочих місць, де ремонтуються або монтуються електронні компоненти, чутливі до електростатичних розрядів.

При цьому ESD-виконання самого димовловлювача не замінює повну систему антистатичного робочого місця. Для роботи з чутливою електронікою можуть також використовуватися антистатичний килимок, заземлений браслет, відповідні інструменти, тара та контроль потенціалів.

Важливо, що в джерелі антистатичний захист прямо зазначений для 493. Для моделі 496 окрема характеристика ESD у картці товару не наведена, тому при виборі конкретної версії це потрібно враховувати.

Фільтр і його заміна

Фільтр є основним витратним елементом димовловлювача. Поступово на ньому накопичуються продукти паяння, пил і частинки, що захоплюються повітряним потоком.

За даними MOMM частота заміни фільтра становить приблизно 1 раз на місяць, але прямо зазначено, що фактичний інтервал залежить від інтенсивності роботи. Це означає, що для майстерні, де паяння виконується епізодично, ресурс може відрізнятися від виробничого столу, на якому обладнання працює щодня протягом тривалої зміни.

Не слід орієнтуватися лише на календар. Якщо фільтр сильно забруднений і повітряний потік помітно погіршився, його стан потрібно перевірити незалежно від того, скільки часу минуло після попередньої заміни.

Ознаки необхідності перевірки фільтра

• помітне забруднення робочої поверхні фільтра;
• дим став гірше захоплюватися при незмінному положенні приладу;
• потік повітря суб’єктивно став слабшим;
• після тривалої інтенсивної експлуатації минув рекомендований інтервал обслуговування;
• забруднення накопичилося нерівномірно через неправильне положення димовловлювача.

Як правильно розташувати димовловлювач на столі

Правильне розміщення часто має не менше значення, ніж сама продуктивність вентилятора. Прилад потрібно встановити так, щоб дим природно потрапляв у зону всмоктування ще до того, як підніметься до обличчя оператора.

Для цього рекомендується:

1. встановити димовловлювач на стійкій поверхні;
2. розмістити його поруч із реальною точкою паяння;
3. не перекривати повітрозабір інструментами або корпусом обладнання;
4. увімкнути прилад до початку пайки;
5. виконати пробне паяння та простежити напрямок диму;
6. за потреби змінити положення димовловлювача;
7. перевірити, чи не здуває повітряний потік дрібні компоненти з робочої поверхні;
8. після завершення робіт оглянути стан фільтра.

Димовловлювач для сервісного центру

У сервісному центрі паяння може виконуватися щодня: заміна роз’ємів, конденсаторів, мікросхем, транзисторів, ремонт блоків живлення, материнських плат та іншої електроніки. Без локального відведення дим від флюсу регулярно проходить через зону дихання майстра.

493/496 дозволяє організувати окреме локальне уловлювання безпосередньо біля паяльного поста. Для моделі 493 додатковою перевагою є зазначений у картці ESD-захист, актуальний при ремонті чутливої електроніки.

Застосування в електронній лабораторії

У лабораторії димовловлювач може використовуватися під час складання прототипів, монтажу друкованих плат, заміни експериментальних компонентів і ремонту вимірювального обладнання.

Особливо зручно мати локальний очищувач на окремому паяльному столі, де поряд уже розташовані осцилограф, генератор сигналів, лабораторне джерело живлення та інші прилади. Завдяки компактному настільному формату робочу зону можна організувати без складної стаціонарної витяжної конструкції для кожної короткої операції.

Використання під час серійного монтажу

Коли оператор протягом зміни монтує велику кількість однакових плат, джерело паяльного диму практично постійно знаходиться в одній точці. У такій ситуації настільний димовловлювач особливо зручний: його можна налаштувати один раз відносно робочої зони й підтримувати однакове положення.

Водночас інтенсивна експлуатація означає швидше забруднення фільтра. Саме тому рекомендація приблизно 1 раз на місяць завжди повинна оцінюватися з урахуванням реального навантаження.

Використання при ремонті кабелів і роз’ємів

Паяння проводів і роз’ємів часто супроводжується використанням активного флюсу та значною кількістю диму. Майстер може нахилятися дуже близько до робочої області, через що дим природно піднімається прямо в бік обличчя.

Димовловлювач, правильно розміщений збоку або позаду зони паяння, допомагає змінити цей напрямок і захопити значну частину диму до його поширення навколо оператора.

Димовловлювач і паяльна станція

493/496 використовується як окреме доповнення до паяльної станції. Паяльна станція нагріває жало та забезпечує температурний режим, а димовловлювач працює з повітрям над місцем контакту.

Ці два пристрої вирішують різні завдання та не замінюють один одного. Для правильно організованого робочого місця важливо, щоб кабелі живлення не перехрещувалися із зоною пайки, а корпус димовловлювача не заважав вільному переміщенню паяльника.

Рекомендації щодо експлуатації

• вмикайте димовловлювач до початку пайки;
• розташовуйте його максимально ефективно відносно джерела диму;
• не перекривайте вхід і вихід повітря;
• періодично перевіряйте фільтр;
• замінюйте фільтр приблизно 1 раз на місяць з урахуванням інтенсивності роботи;
• не експлуатуйте обладнання з надмірно забрудненим фільтром;
• підтримуйте корпус і вентиляційні отвори в чистоті;
• не допускайте потрапляння рідин усередину приладу;
• не використовуйте димовловлювач як підставку для інструментів;
• для ESD-чутливої електроніки враховуйте повну систему антистатичного робочого місця.

Чого не слід очікувати від настільного димовловлювача

Важливо правильно розуміти призначення обладнання. 493/496 є пристроєм для грубого локального очищення повітря під час паяння. Він не є лабораторним газоаналізатором, не вимірює концентрацію забруднень і не визначає хімічний склад повітря.

Також не слід автоматично вважати, що один настільний прилад повністю замінює вентиляцію приміщення за будь-якого виду паяння. Якщо технологічний процес передбачає значний обсяг шкідливих випарів, потрібно керуватися вимогами охорони праці та організовувати вентиляцію відповідно до конкретних умов.

Догляд за димовловлювачем

Основне регулярне обслуговування пов’язане з чистотою корпуса, вентиляційних зон та станом фільтра. Пил, що накопичується біля отворів, не слід залишати на тривалий час.

Перед очищенням корпусу обладнання потрібно відключити від живлення. Для зовнішніх поверхонь використовують метод, який не допускає потрапляння рідини всередину вентилятора або електричної частини.

Після встановлення нового фільтра потрібно переконатися, що він розміщений правильно, не деформований і не заважає нормальному проходженню повітря.

Типові помилки під час використання

• розміщення приладу надто далеко від точки паяння;
• встановлення за великим предметом, що перекриває повітряний потік;
• робота з сильно забрудненим фільтром;
• ігнорування орієнтовного інтервалу заміни фільтра;
• використання димовловлювача як єдиного засобу вентиляції незалежно від технологічних умов;
• перекривання вентиляційних отворів інструментами або паперами;
• встановлення корпусу на нестійкій поверхні;
• потрапляння флюсу, припою або рідин усередину корпуса;
• припущення, що ESD-характеристика моделі 493 автоматично стосується 496;
• використання непідтверджених габаритів 493 як характеристик 496.

Для кого призначений димовловлювач 493/496

• майстрів із ремонту електроніки;
• радіомонтажників;
• інженерів-електронщиків;
• працівників сервісних центрів;
• монтажників друкованих плат;
• лабораторій електроніки;
• навчальних майстерень;
• розробників електронних пристроїв;
• невеликих виробничих дільниць;
• ремонтних майстерень, де регулярно використовується паяння.

Сфери застосування 493/496

• ремонт друкованих плат;
• ручний монтаж електронних компонентів;
• паяння проводів і кабелів;
• заміна роз’ємів;
• монтаж прототипів;
• ремонт блоків живлення;
• сервіс комп’ютерної та побутової електроніки;
• ремонт вимірювальних приладів;
• навчальні лабораторні роботи;
• серійне ручне паяння;
• робочі місця з ESD-вимогами при використанні моделі 493.

Поширені запитання про димовловлювач 493/496

Для чого призначений димовловлювач 493/496?

Для грубого очищення повітря та локального уловлювання диму, який виникає під час паяння.

Яка потужність приладу?

Потужність становить 16 Вт.

Яка швидкість проходження повітря?

У картці товару зазначено 1,07 м³/хв.

Який рівень шуму?

Рівень шуму становить 80 дБ.

Яка маса димовловлювача?

Маса становить 1500 г.

Як часто потрібно міняти фільтр?

Орієнтовна частота заміни — приблизно 1 раз на місяць. У картці прямо зазначено, що фактичний інтервал залежить від інтенсивності роботи.

Які розміри моделі 493?

Для димовловлювача 493 наведені розміри 16,7 × 10 × 18,2 см.

Чи має модель 493 ESD-захист?

Так. У картці товару прямо зазначено, що димовловлювач 493 має антистатичний захист ESD.

Чи підтверджений ESD-захист для моделі 496?

На сторінці товару антистатичний захист прямо вказаний для 493. Окремої характеристики ESD для 496 у вихідному описі немає.

Чи можна вважати розміри 493 розмірами моделі 496?

Ні. У джерелі значення 16,7 × 10 × 18,2 см прямо наведене як розміри димовловлювача 493.

Чи замінює 493/496 загальну вентиляцію?

Прилад призначений для локального грубого очищення повітря. Необхідність загальної або спеціальної витяжної вентиляції визначається умовами конкретного технологічного процесу та вимогами робочого місця.

Де краще встановлювати димовловлювач?

Поблизу точки паяння так, щоб дим одразу потрапляв у створюваний пристроєм повітряний потік і не проходив через зону дихання оператора.

Чому варто купити димовловлювач 493/496

493/496 вирішує конкретне практичне завдання — локально відводить паяльний дим від робочої зони. Для майстра, який регулярно працює з паяльником, це значно зручніше, ніж постійно намагатися змінювати положення голови або чекати, поки дим сам розсіється по приміщенню.

Характеристики 16 Вт і 1,07 м³/хв дають зрозуміле уявлення про клас обладнання, а маса 1500 г підходить для настільного розміщення. При виборі потрібно також враховувати заявлений рівень шуму 80 дБ.

Для моделі 493 додатковою перевагою є ESD-виконання, актуальне в електронних майстернях та сервісних центрах. Розміри 493 становлять 16,7 × 10 × 18,2 см, що дозволяє заздалегідь оцінити необхідне місце на робочому столі.

Купити димовловлювач 493/496 в Україні

Купити димовловлювач 493/496 доцільно для обладнання паяльного робочого місця в сервісному центрі, електронній лабораторії, ремонтній майстерні або на невеликій виробничій дільниці. Прилад призначений для уловлювання паяльного диму та грубого очищення повітря безпосередньо біля джерела забруднення.

Перед замовленням звірте основні характеристики зі своїми умовами роботи: потужність 16 Вт, швидкість проходження повітря 1,07 м³/хв, рівень шуму 80 дБ, маса 1500 г та орієнтовна заміна фільтра приблизно 1 раз на місяць залежно від інтенсивності експлуатації.

Якщо потрібна саме модель 493, врахуйте додатково підтверджені для неї характеристики: розміри 16,7 × 10 × 18,2 см і антистатичний захист ESD. Для 496 ці два параметри в картці товару окремо не наведені, тому їх не слід автоматично переносити з моделі 493.

Димовловлювач 493/496 — практичне обладнання для професійного паяльного поста, яке допомагає локалізувати дим біля місця його утворення, підтримувати більш організоване робоче середовище та своєчасно відводити продукти нагрівання флюсу від оператора.
