Цифровий частотомір FC8030U до 3 ГГц

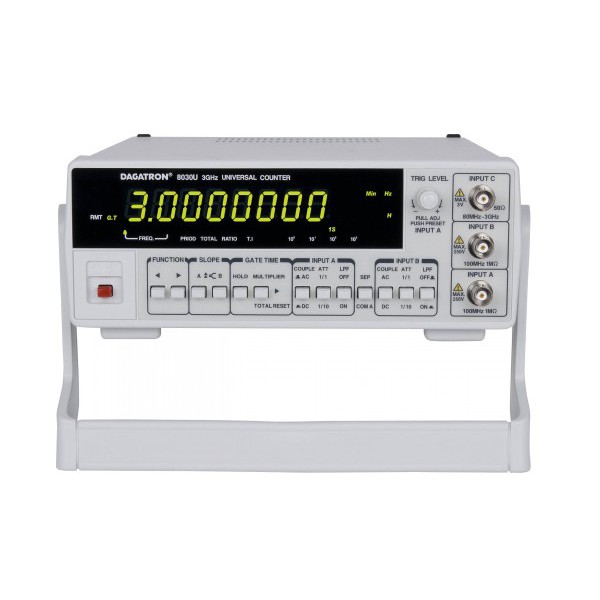

FC8030U — цифровий електронно-лічильний частотомір для вимірювання частоти сигналів у широкому діапазоні до 3 ГГц. Прилад оснащений трьома входами та 9-розрядним світлодіодним дисплеєм, підтримує вимірювання частоти, періоду, часового інтервалу, відношення частот і підрахунок імпульсів. Завдяки такому набору функцій модель можна використовувати під час налагодження, перевірки та дослідження електронних і радіотехнічних пристроїв, коли потрібно контролювати параметри сигналу в низько-, середньо- та високочастотному діапазонах.

Основні входи A і B працюють у діапазоні від 0,1 Гц до 100 МГц, а високочастотний вхід C призначений для сигналів від 80 МГц до 3,0 ГГц. Такий поділ дає змогу використовувати один частотомір для різних вимірювальних завдань — від низькочастотних сигналів до радіочастотного діапазону. Великий 9-розрядний зелений LED-дисплей забезпечує наочне відображення результатів і службових індикаторів, зокрема часу затвора, переповнення та режиму HOLD.

Вимірювання частоти та додаткові функції

FC8030U підтримує кілька режимів, що розширюють можливості звичайного вимірювання частоти. Для входу A передбачено вимірювання періоду та функцію підрахунку загальної кількості імульсів. Для входів A і B доступні вимірювання часового інтервалу A–B та відношення частот A/B. Це зручно у випадках, коли потрібно не лише визначити частоту окремого сигналу, а й порівняти два сигнали або оцінити часову різницю між ними.

Час затвора можна вибирати зі значень 0,01; 0,1; 1 або 10 с. Для вимірювання частоти заявлена роздільна здатність від 1 мГц до 10 Гц залежно від обраного режиму та діапазону. У приладі застосовано взаємний метод вимірювання, який допомагає отримувати високу роздільну здатність на низьких частотах. Для роботи з низькочастотними сигналами також передбачений вбудований фільтр нижніх частот 100 кГц із рівнем -3 дБ, призначений для зменшення впливу небажаних високочастотних складових.

Три входи для різних частотних діапазонів

Входи A і B мають діапазон вимірювання 0,1 Гц–100 МГц і чутливість 30 мВ RMS. Для них передбачено вхідний опір 1 МОм із ємністю 40 пФ, перемикання зв’язку AC/DC, атенюатор x1/x10 та вибір полярності фронту сигналу. Для входу A додатково доступне регулювання рівня запуску — фіксоване або змінне. Ці налаштування дають змогу адаптувати вхідний тракт до параметрів сигналу та умов конкретного вимірювання.

Вхід C має опір 50 Ом і використовується для високочастотних сигналів у діапазоні 80 МГц–3,0 ГГц. Його чутливість залежить від частоти: 25 мВ RMS у діапазоні 80–150 МГц, 20 мВ RMS у діапазоні 150 МГц–2,0 ГГц та 60 мВ RMS у діапазоні 2,0–3,0 ГГц. Завдяки окремому високочастотному входу FC8030U охоплює діапазон до 3 ГГц без необхідності використовувати окремий прилад для верхньої частини радіочастотного спектра.

Стабільна опорна частота та зовнішня синхронізація

Внутрішня опорна база частотоміра побудована на TCXO з частотою 10 МГц. Заявлена швидкість старіння становить менше 5×10^-6 на місяць, а температурна стабільність — менше 5×10^-6 у робочому температурному діапазоні від 0 до +50 °C. Для зміни напруги живлення на 10% зазначений вплив на опорну частоту менше 1×10^-6.

Крім внутрішньої часової бази, FC8030U має вхід для зовнішнього опорного сигналу 10 МГц. Рівень зовнішнього сигналу становить 1,5–5 В RMS, вхідний опір — 600 Ом. Також передбачений вихід стандартної частоти 10 МГц з амплітудою 1,5 В p-p та опором 600 Ом. Можливість роботи із зовнішньою опорною частотою корисна у вимірювальних системах, де кілька приладів потрібно синхронізувати з єдиним частотним стандартом.

Керування, індикація та підключення до комп’ютера

Керування основними режимами здійснюється з передньої панелі. Прилад підтримує вибір функції та часу затвора, автоматичне встановлення десяткової точки та відображення одиниць вимірювання. На дисплеї можуть відображатися мГц, Гц, кГц, МГц, а для часових параметрів — нс, мкс, мс і с. Функція HOLD дає змогу зафіксувати поточне показання, щоб результат було зручніше переглянути або записати.

Для обміну даними з комп’ютером передбачений послідовний інтерфейс RS-232C. Це дає можливість включати FC8030U до автоматизованого робочого місця або використовувати комп’ютер для подальшого опрацювання результатів вимірювань за умови сумісного програмного забезпечення. Вбудована функція самоперевірки виконує автоматичну діагностику основних функцій частотоміра, що спрощує контроль його працездатності перед початком роботи.

Особливості FC8030U

• діапазон вимірювання частоти до 3,0 ГГц;
• входи A і B: 0,1 Гц–100 МГц;
• вхід C: 80 МГц–3,0 ГГц;
• 9-розрядний світлодіодний дисплей;
• вимірювання частоти, періоду, часового інтервалу та відношення частот;
• підрахунок загальної кількості імпульсів;
• вибір часу затвора 0,01 / 0,1 / 1 / 10 с;
• внутрішня опорна база 10 МГц TCXO;
• вхід і вихід зовнішньої/стандартної опорної частоти 10 МГц;
• ФНЧ 100 кГц, -3 дБ для входів A і B;
• перемикання AC/DC та атенюатор x1/x10 для входів A і B;
• регулювання рівня запуску для входу A;
• вибір полярності фронту для входів A і B;
• функція HOLD і автоматична самодіагностика;
• послідовний інтерфейс RS-232C.

Для практичної роботи важливо, що функції приладу розподілені між входами відповідно до їхнього призначення. Входи A і B використовуються не лише для вимірювання частоти, а й для порівняльних режимів, тоді як вхід C забезпечує роботу у високочастотному діапазоні до 3 ГГц. Це спрощує вибір потрібного входу та допомагає будувати вимірювання без зайвого перемикання зовнішнього обладнання. Поєднання регульованого запуску, атенюатора, фільтра нижніх частот і вибору AC/DC-зв’язку дає змогу точніше пристосувати вхідний тракт до конкретного сигналу.

Застосування цифрового частотоміра

Цифровий частотомір FC8030U орієнтований на лабораторні, сервісні та інженерні вимірювання, де потрібне визначення частоти в широкому діапазоні. Прилад може бути корисним під час перевірки генераторів і тактових сигналів, налагодження електронних вузлів, дослідження радіочастотних трактів та інших робіт, у яких частота є одним з основних контрольованих параметрів. Наявність трьох входів дозволяє працювати як із низькочастотними сигналами, так і з сигналами до 3 ГГц.

Окремі режими вимірювання періоду, часового інтервалу та відношення частот роблять FC8030U універсальнішим за прилад, що виконує лише підрахунок частоти. Можливість вибирати тип зв’язку AC/DC, коефіцієнт ослаблення та полярність фронту допомагає коректно налаштувати входи A і B відповідно до форми та рівня сигналу. Для низьких частот додатковою перевагою є взаємний метод вимірювання та вбудований фільтр нижніх частот.

Конструкція та живлення

FC8030U виконаний у настільному корпусі розміром 240 × 270 × 90 мм. Маса приладу становить приблизно 2,5 кг. Живлення здійснюється від мережі 115 або 230 В AC ±10% із частотою 48–66 Гц. Робочий температурний діапазон — від 0 до +50 °C; нормована точність характеристик зазначена для температури 25 ±5 °C.

До стандартного комплекту, зазначеного в технічній документації, входять мережевий кабель, BNC-кабель, запобіжник та інструкція з експлуатації. Набір базових аксесуарів дозволяє підготувати частотомір до підключення та роботи без необхідності окремо підбирати основний сигнальний кабель.

Основні технічні характеристики

• Модель: FC8030U;
• Тип: цифровий електронно-лічильний частотомір;
• Кількість вимірювальних входів: 3 — A, B, C;
• Діапазон A/B: 0,1 Гц–100 МГц;
• Діапазон C: 80 МГц–3,0 ГГц;
• Дисплей: 9-розрядний зелений LED;
• Час затвора: 0,01; 0,1; 1; 10 с;
• Внутрішня опорна частота: 10 МГц TCXO;
• ФНЧ: 100 кГц, -3 дБ для входів A/B;
• Інтерфейс: RS-232C;
• Живлення: 115 або 230 В AC ±10%, 48–66 Гц;
• Робоча температура: 0…+50 °C;
• Габарити: 240 × 270 × 90 мм;
• Маса: приблизно 2,5 кг.

FC8030U поєднує широкий частотний діапазон до 3 ГГц, 9-розрядну індикацію та набір універсальних вимірювальних функцій. Це практичний лабораторний частотомір для спеціалістів, яким важливо працювати з різними типами сигналів, порівнювати частоти, вимірювати часові параметри та за потреби передавати дані на комп’ютер через RS-232C.
