Затискач «крокодил» CCC-263 для вимірювальних приладів

Затискач «крокодил» CCC-263 — вимірювальний аксесуар для надійного підключення приладу до контактів, клем, провідників, болтових з’єднань та інших елементів електричного кола. Модель розрахована на використання з мультиметрами, тестерами ізоляції, аналізаторами якості електроенергії та іншими вимірювальними приладами, для яких потрібне зручне фіксоване з’єднання з об’єктом вимірювання. Завдяки конструкції типу «крокодил» затискач утримується на контактній точці без необхідності постійно притискати вимірювальний щуп рукою.

CCC-263 належить до великих затискачів: максимальне розкриття губок становить до 44 мм. Це дає змогу охоплювати не лише тонкі провідники або невеликі контакти, а й об’єкти більшого діаметра, зокрема болтові з’єднання. Такий формат особливо зручний під час електричних вимірювань, діагностики, налагодження та перевірки обладнання, коли важливо забезпечити стабільний контакт і водночас звільнити руки спеціаліста для роботи з вимірювальним приладом.

Призначення затискача CCC-263

Основне завдання щупа-затискача CCC-263 — створення механічно зафіксованого електричного контакту між вимірювальним проводом і точкою підключення. Звичайний гострий щуп зручний для короткочасного дотику до контактної площадки, однак під час тривалого вимірювання його доводиться утримувати рукою. Затискач типу «крокодил» фіксується на потрібному елементі та залишається на місці протягом вимірювання, що спрощує роботу з обладнанням.

Виробник позиціонує CCC-263 як аксесуар для мультиметрів, тестерів опору ізоляції, аналізаторів якості електроенергії та інших вимірювальних приладів. Завдяки значному розкриттю губок модель можна використовувати там, де стандартний невеликий затискач не забезпечує потрібного охоплення. Це можуть бути клеми, контактні елементи, провідники та болтові з’єднання, геометрія яких потребує більшого робочого розкриття затискача.

Розкриття губок до 44 мм

Однією з ключових характеристик CCC-263 є максимальне розкриття губок до 44 мм. Для вимірювального затискача це важливий параметр, оскільки саме він визначає, об’єкт якого розміру можна охопити контактною частиною. Велике розкриття розширює сферу застосування аксесуара та робить його зручним під час роботи з масивнішими контактними елементами.

Зокрема, в описі моделі прямо зазначена можливість охоплення об’єктів великого діаметра, наприклад болтових з’єднань. Це актуально під час перевірки електричного обладнання, де точки вимірювання не завжди представлені тонкими виводами або компактними клемами. Затискач можна зафіксувати на доступній контактній поверхні відповідного розміру та виконувати вимірювання без постійного ручного утримання щупа.

Гніздо 4 мм для підключення вимірювального проводу

CCC-263 обладнаний гніздом діаметром 4 мм. Такий формат використовується для підключення відповідного вимірювального проводу або іншого сумісного аксесуара з 4-мм штекером. Роз’ємна конструкція дозволяє використовувати затискач як окрему контактну насадку та підбирати вимірювальний провід відповідно до приладу й конкретного завдання.

Для користувача це зручно тим, що сам затискач не прив’язаний до незнімного кабелю. Якщо вимірювальна система використовує сумісне 4-мм з’єднання, CCC-263 можна під’єднати до відповідного проводу та застосовувати як контактний елемент. Перед роботою необхідно враховувати параметри не лише затискача, а й усього вимірювального тракту — приладу, проводів, адаптерів та інших компонентів.

Електричні характеристики CCC-263

Для затискача CCC-263 зазначена категорія CAT III 1000 В. Максимальний струм становить 32 А. Ці параметри характеризують сам аксесуар і мають враховуватися під час підбору затискача для конкретного вимірювального завдання. Під час роботи не слід орієнтуватися лише на номінали CCC-263: допустимі режими всієї системи визначаються компонентом із найнижчими допустимими параметрами.

• Модель: CCC-263.
• Тип: щуп-затискач типу «крокодил».
• Максимальне розкриття губок: до 44 мм.
• Діаметр гнізда: 4 мм.
• Категорія: CAT III 1000 В.
• Максимальний струм: 32 А.
• Довжина: 93 мм.
• Матеріал ізолятора: пластмаса.
• Провідний матеріал: латунь.
• Покриття: позолочений нікель.
• Можливі кольори: зелений, червоний, чорний, жовтий.
• Комплектація: щуп-затискач типу «крокодил» — 1 шт.

Латунна провідна частина та покриття

Провідна частина затискача CCC-263 виготовлена з латуні. У характеристиках також зазначене покриття з позолоченого нікелю. Контактна частина є робочим елементом вимірювального аксесуара, через який здійснюється електричне з’єднання з об’єктом вимірювання. Тому під час використання важливо правильно встановлювати губки на доступну контактну поверхню та переконуватися, що затискач надійно утримується.

Ізолятор CCC-263 виготовлений із пластмаси. Він формує зовнішню ізольовану частину аксесуара, тоді як електричний контакт забезпечує латунний провідний елемент. Таке конструктивне розділення характерне для вимірювальних затискачів, призначених для підключення до електричних кіл за допомогою сумісних вимірювальних проводів.

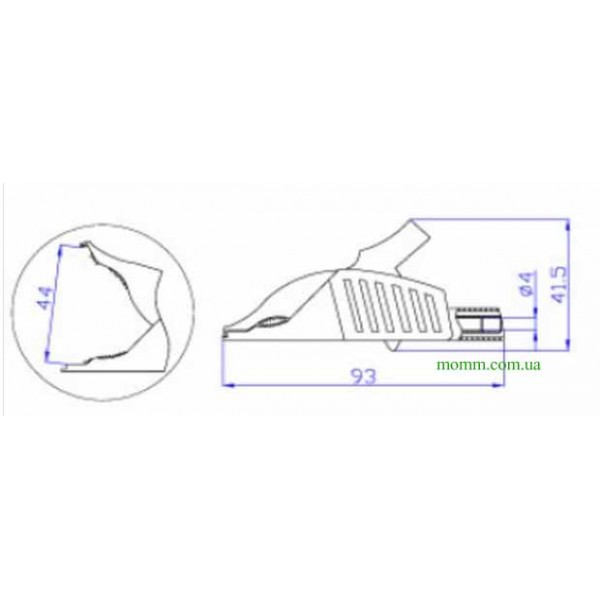

Довжина затискача 93 мм

Загальна довжина CCC-263 становить 93 мм. Разом із розкриттям губок до 44 мм цей параметр допомагає оцінити габарити аксесуара перед використанням. Модель розрахована на роботу з відносно великими точками підключення, тому може бути корисною у випадках, коли компактні затискачі не охоплюють потрібний контакт або болтове з’єднання.

Під час підбору затискача до конкретного обладнання варто заздалегідь оцінити доступний простір біля точки вимірювання. Максимальне розкриття 44 мм характеризує можливість охоплення об’єкта, але фактична зручність підключення також залежить від розташування сусідніх контактів, конструкції обладнання та доступу до потрібної ділянки.

Використання з мультиметрами та іншими приладами

Затискач «крокодил» CCC-263 може застосовуватися в комплекті з мультиметрами під час вимірювання електричних параметрів, якщо використовувані проводи та прилад мають відповідне підключення й допустимі характеристики. Фіксований контакт особливо зручний у ситуаціях, коли потрібно встановити один вимірювальний провід на певній точці, а другим щупом послідовно перевіряти інші ділянки кола.

Також CCC-263 призначений для тестерів ізоляції та аналізаторів якості електроенергії. Під час таких робіт можливість закріпити контакт на клемі або іншому провідному елементі допомагає організувати підключення вимірювального приладу без необхідності весь час утримувати контактну частину рукою. Особливо це актуально, коли прилад потребує кількох підключень або вимірювання триває певний час.

Перед використанням затискача необхідно переконатися в сумісності 4-мм гнізда з вимірювальним проводом, а також перевірити допустимі значення напруги, струму та категорії вимірювання для всіх елементів комплекту. Наявність у CCC-263 характеристик CAT III 1000 В та максимального струму 32 А не підвищує допустимі параметри приладу або проводу, якщо для них виробником встановлені нижчі значення.

Зручність фіксованого підключення

Головна практична відмінність затискача типу «крокодил» від звичайного вимірювального щупа полягає у способі контакту. Щуп потрібно притискати до точки вимірювання, тоді як губки CCC-263 механічно охоплюють доступний елемент. Це дозволяє організувати стабільне підключення до клеми, провідника або болтового з’єднання та продовжити роботу з приладом.

Такий спосіб підключення може бути корисним під час налагоджувальних, діагностичних, сервісних і лабораторних робіт. Затискач не замінює вимог до правильного вибору режиму вимірювання та безпечної організації робочого місця, але дає змогу зручніше сформувати вимірювальний ланцюг там, де форма й розмір контактної точки дозволяють надійно зафіксувати губки.

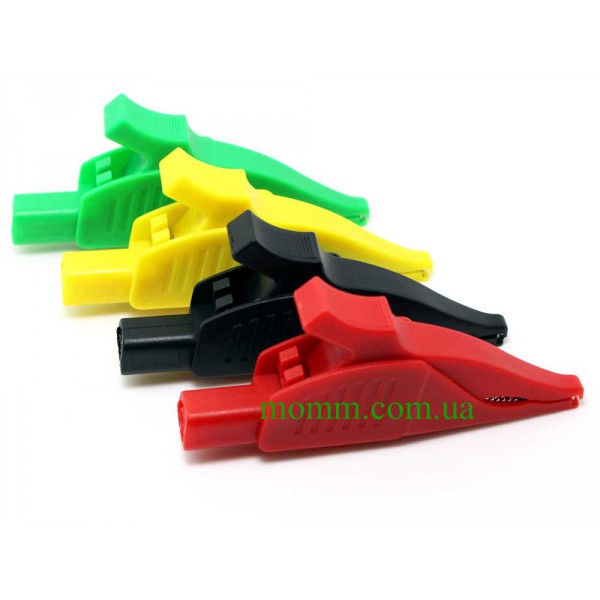

Кольорове маркування

Для CCC-263 зазначені можливі варіанти кольору: зелений, червоний, чорний і жовтий. Різнокольорові вимірювальні аксесуари зручно використовувати для візуального розрізнення підключень у вимірювальній схемі. Конкретний колір не змінює зазначених технічних параметрів моделі та служить насамперед для візуальної ідентифікації затискача.

Під час формування комплекту вимірювальних проводів та затискачів кольорове маркування може допомогти швидше орієнтуватися між окремими каналами або точками підключення. При цьому фактичне призначення кожного проводу необхідно визначати відповідно до схеми вимірювання та інструкції використовуваного приладу, а не лише за кольором аксесуара.

Сумісність із затискачами Sonel K02 та K03

В описі CCC-263 зазначено, що цей затискач може замінювати затискачі Sonel K02 та K03. Це робить модель актуальною для користувачів, які шукають відповідний великий «крокодил» для вимірювальних комплектів, де застосовувалися ці аксесуари Sonel. Перед заміною варто додатково перевірити конфігурацію конкретного вимірювального комплекту, тип використовуваного проводу та вимоги до підключення.

Наявність стандартного 4-мм гнізда спрощує підбір сумісного вимірювального проводу. Водночас електричні характеристики всієї системи мають відповідати умовам конкретної роботи. Особливо це важливо для вимірювань у колах із підвищеною напругою, де необхідно враховувати категорію вимірювання та номінали кожного компонента.

Кому підійде CCC-263

Затискач CCC-263 буде корисним спеціалістам, які працюють з електровимірювальними приладами та потребують великого фіксованого затискача з розкриттям до 44 мм. Це практичний аксесуар для ситуацій, у яких точка підключення має більший діаметр або її незручно контролювати звичайним ручним щупом протягом усього вимірювання.

Модель можна використовувати під час роботи з мультиметрами, тестерами ізоляції, аналізаторами якості електроенергії та іншими відповідними вимірювальними приладами. Гніздо 4 мм забезпечує підключення сумісного вимірювального проводу, а характеристики CAT III 1000 В і максимальний струм 32 А дозволяють оцінити придатність аксесуара до конкретного завдання в межах установлених виробником параметрів.

Комплектація CCC-263

До комплекту постачання входить один щуп-затискач типу «крокодил» CCC-263. Вимірювальні проводи та інші аксесуари в зазначеній комплектації не вказані. Тому для використання затискача необхідний відповідний вимірювальний провід із сумісним 4-мм підключенням та прилад, характеристики якого відповідають запланованому виду вимірювань.

Чому варто обрати затискач «крокодил» CCC-263

CCC-263 поєднує велике розкриття губок до 44 мм, 4-мм гніздо та конструкцію, орієнтовану на фіксоване підключення до об’єкта вимірювання. Його можна застосовувати з різними типами електровимірювальних приладів, а можливість охоплення болтових з’єднань розширює сферу використання порівняно з невеликими контактними затискачами.

Затискач має довжину 93 мм, пластиковий ізолятор, латунну провідну частину з покриттям із позолоченого нікелю та розрахований на максимальний струм 32 А. Категорія CAT III 1000 В є важливою характеристикою для підбору аксесуара до вимірювального комплекту. Модель CCC-263 стане практичним доповненням до оснащення спеціаліста, якому потрібен великий вимірювальний затискач із гніздом 4 мм для стабільного контакту з клемами, провідниками та болтовими з’єднаннями.
