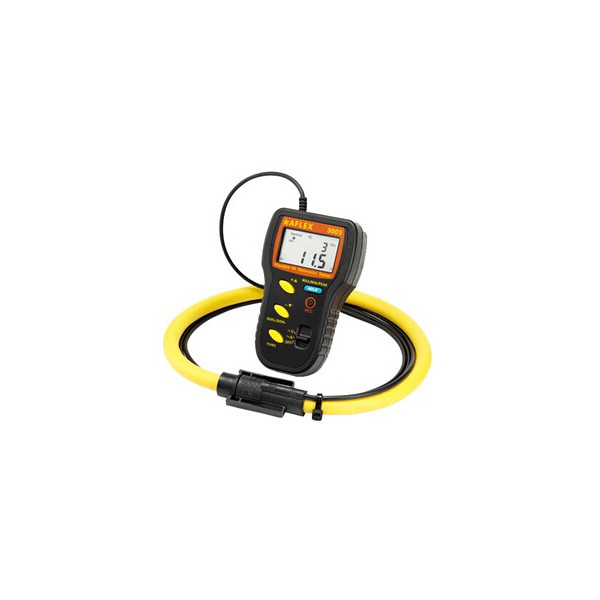

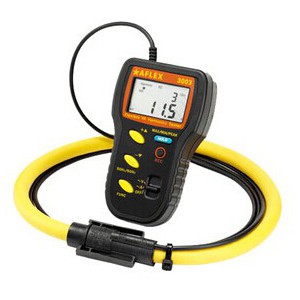

Гнучкий аналізатор якості електроенергії AFLEX-3005

AFLEX-3005 — портативний вимірювальний прилад із гнучким струмовим датчиком для контролю параметрів змінного струму, потужності та якості електроенергії. Модель розрахована на вимірювання струму до 3000 А та напруги до 600 В за методом True RMS, тому дає змогу працювати з несинусоїдальними сигналами та оцінювати реальні діючі значення електричних параметрів. Прилад поєднує функції гнучких струмових кліщів, ватметра та аналізатора гармонік, що зручно під час перевірки однофазних і симетрично навантажених трифазних систем.

Гнучка вимірювальна петля особливо корисна там, де звичайні жорсткі струмові кліщі складно або неможливо встановити навколо провідника. Довжина гнучкого датчика становить 610 мм, а мінімальний діаметр згинання — 35 мм. Така конструкція полегшує охоплення шин, товстих кабелів або груп провідників у щитовому обладнанні. AFLEX-3005 може застосовуватися для контролю струму навантаження, споживаної потужності електродвигунів, вимірювань на шинах, перевірки параметрів мережі та аналізу спотворень форми сигналу.

Вимірювання струму, напруги та потужності

AFLEX-3005 вимірює змінний струм True RMS до 3000 А з базовою точністю 1% діапазону. Для струму передбачене автоматичне перемикання діапазонів: 5,0–300,0 А з роздільною здатністю 0,1 А, 300,0–999,9 А з роздільною здатністю 0,1 А та 1000–3000 А з роздільною здатністю 1 А. Змінна напруга вимірюється в діапазоні 4,0–600,0 В True RMS з роздільною здатністю 0,1 В та базовою точністю ±0,5% ±5 розрядів.

Окрім струму й напруги, прилад визначає активну, реактивну та повну потужність. Активна потужність відображається у W і kW, реактивна — у VAR і kVAR, повна — у VA і kVA. Доступне також відображення активної потужності в кінських силах HP. Діапазон вимірювання потужності сягає 9999 кВт, кВА або кВАр залежно від вибраного параметра. За умов напруги понад 20 В і струму понад 30 А базова точність вимірювання потужності становить ±1% діапазону, а за нижчих значень — ±2% діапазону.

Аналіз гармонік і показників якості електроенергії

Однією з ключових функцій AFLEX-3005 є аналіз гармонічних складових змінної напруги та струму. Прилад виконує аналіз від 1-ї до 50-ї гармоніки та відображає гармоніки у відсотках або за величиною. Для 1–20-ї гармонік базова точність відсоткового аналізу становить ±2%, а для 21–50-ї — 4% від показання з додатковою похибкою, зазначеною виробником. Це дає змогу оцінювати рівень гармонічних спотворень у мережі та виявляти відхилення, які не видно під час звичайного вимірювання лише діючого значення струму або напруги.

Прилад розраховує сумарний коефіцієнт гармонічних спотворень THD-F. Діапазон THD-F становить від 0,0 до 999,9% з роздільною здатністю 0,1%. Для діапазону 0,0–20% заявлена точність становить ±2%, для 20–100% — ±6% від показання ±1%, а для 100–999,9% — ±10% від показання ±1%. Додатково AFLEX-3005 визначає коефіцієнт амплітуди Crest Factor у діапазоні 1,00–99,99 з роздільною здатністю 0,01.

Однофазні та трифазні вимірювання

AFLEX-3005 підтримує аналіз як однофазних, так і симетрично навантажених трифазних систем. Прилад може використовуватися для вимірювання параметрів збалансованої трифазної потужності та визначення послідовності фаз. Це розширює можливості моделі під час діагностики електроустановок, де необхідно оцінити не один параметр, а взаємозв’язок струму, напруги, потужності, фазового кута та гармонічних спотворень.

Реєстрація результатів і підключення до ПК

Вбудована пам’ять AFLEX-3005 розрахована на 8000 записів. Інтервал реєстрації даних налаштовується в межах 0–600 секунд, що дає змогу адаптувати запис до характеру вимірювання. Функція реєстрації корисна, коли потрібно спостерігати за зміною навантаження або параметрів мережі протягом певного періоду, а не лише отримати одне миттєве значення.

Модель підтримує роботу з персональним комп’ютером через USB-інтерфейс. Це дозволяє передавати вимірювальні дані для подальшого перегляду й аналізу за допомогою відповідного програмного забезпечення. У специфікації виробника також передбачені функції Max, Min і Data Hold: користувач може фіксувати поточне значення на дисплеї та контролювати мінімальні або максимальні результати в процесі вимірювання.

Дисплей, живлення та експлуатаційні параметри

AFLEX-3005 оснащений подвійним РК-дисплеєм формату 4+4 розряди. Частота оновлення показань становить 2 рази на секунду, а вибір діапазону виконується автоматично. Передбачена індикація перевантаження OL та низького заряду батарей. Автоматичне вимкнення спрацьовує через 30 хвилин після увімкнення, що допомагає зменшити витрати енергії під час перерв у роботі.

Живлення здійснюється від двох батарей 1,5 В типорозміру SUM-3. Орієнтовний струм споживання становить 10 мА, а заявлений виробником ресурс живлення — до 200 годин для батарей ємністю 2000 мА·год. Робочий температурний діапазон становить від +5 до +50 °C при відносній вологості 15–85%. Прилад може використовуватися на висоті до 2000 м. Для зберігання передбачений температурний діапазон від −20 до +60 °C при відносній вологості 15–85%.

Електронний блок має розміри 130 × 80 × 43 мм. Маса AFLEX-3005 разом із батареями становить 430 г. Кабель від гнучкого датчика до електронного блока має довжину 1700 мм, як і кабель від блока до виходу. Діаметр з’єднувача гнучкої петлі становить 23 мм, діаметр кабелю — 14 мм.

Основні функції AFLEX-3005

• вимірювання змінного струму True RMS до 3000 А;
• вимірювання змінної напруги True RMS до 600 В;
• вимірювання активної, реактивної та повної потужності до 9999 кВт, кВАр або кВА;
• визначення коефіцієнта потужності PF та фазового кута Φ;
• вимірювання електричної енергії Wh і kWh;
• аналіз гармонік струму та напруги від 1-ї до 50-ї;
• розрахунок сумарних гармонічних спотворень THD-F;
• визначення коефіцієнта амплітуди Crest Factor;
• швидке вимірювання пікових значень;
• вимірювання частоти в діапазоні 45–65 Гц;
• аналіз однофазних і симетрично навантажених трифазних систем;
• визначення послідовності фаз у збалансованій трифазній системі;
• налаштування коефіцієнта трансформації CT від 1 до 250;
• функції Max, Min та Data Hold;
• пам’ять на 8000 записів із налаштовуваним інтервалом реєстрації 0–600 с;
• підключення до ПК через USB;
• автоматичне вимкнення через 30 хвилин.

Комплектація

У комплектації AFLEX-3005, зазначеній на сторінці товару, передбачені гнучкі струмові кліщі з електронним блоком, комплект вимірювальних щупів, дві батареї 1,5 В та керівництво з експлуатації.

Для яких завдань підходить AFLEX-3005

Гнучкий аналізатор AFLEX-3005 орієнтований на завдання, де важливо одночасно контролювати великі змінні струми, напругу, потужність і показники якості електроенергії. Його можливості корисні під час перевірки електродвигунів та іншого навантаження, вимірювання струму на силових шинах, контролю збалансованих трифазних мереж, пошуку підвищеного рівня гармонік і реєстрації змін параметрів у часі.
